一个STM32中Flash操作时uint64_t指针访问导致hardfault的问题和解决办法

一、 问题描述

在一次用STM32G4的项目中，遇到一个问题，因Flash的操作函数：

HAL_StatusTypeDef  HAL_FLASH_Program(uint32_t TypeProgram, uint32_t Address, uint64_t Data);

需要用uint64_t指针去访问uint8_t的数组中的数据。程序每次运行到这里就会hardfault，如下面的程序所示：

unsigned char App_WriteFlash(unsigned int addr,unsigned char *mpt,unsigned int len)
{
    uint32_t Address = 0, PageError = 0;
    uint32_t i,cnt;
	uint64_t *pt = NULL;
	uint64_t temp;

    Address = addr;
    pt = (uint64_t *)mpt;
    i = 0;
    cnt = 0;
    while (cnt < len)
    {
        temp = *pt;       //这里会hardfault
        if (HAL_FLASH_Program(FLASH_TYPEPROGRAM_DOUBLEWORD, Address, temp) == HAL_OK)
        {
          Address = Address + 8;
          pt++;
          cnt += 8;
        }
        else
        {
               /* Error occurred while writing data in Flash memory.
                User can add here some code to deal with this error */
                return 1;
        }
    }

    return 0;
}

二、问题原因：

在单步执行时，运行到这里看汇编代码，在执行到如下一条语句时发生hardfault：

0x08000A9E E9DB4500  LDRD          r4,r5,[r11,#0]

这里是读取DWORD的数据到R4和R5中保存，这是的R11中地址是0x20000F1D，分析主要的原因是这里传入的起始地址没有对齐到word(字)，LDRD指令操作就会产生hardfault。

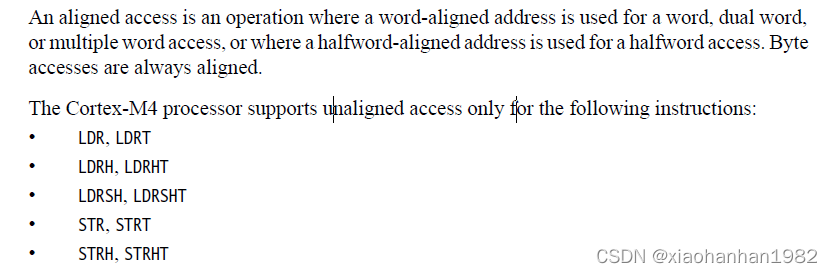

M4内核文档中有这部分相关的描述，下面这里描述了对齐要求和无需对齐要求的指令：

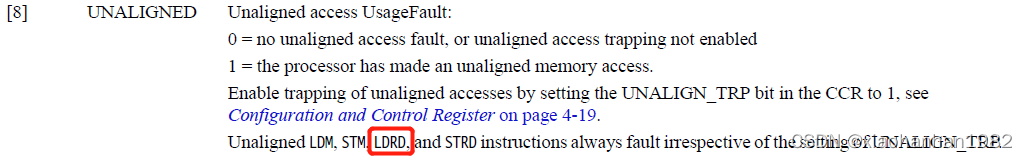

另外，也指出了LDRD指令在未对其的情况下，一定会产生usagefault，且与设置无关：

三、解决办法：

1、不使用uint64_t 指针访问

这种方法可以将8个字节的数据一个个左移加或运算赋值到uint64_t 的局部变量中，然后再进行HAL_FLASH_Program的操作。

2、将输入数组定义在对齐的内存地址上

可以对输入数组定义后面用__attribute__((at(0x08000200)))修饰，绝对地址为4字节对齐的地址；例如：
userpara app_para __attribute__((at(0x08000200)));

3、定义输入数组为指定字节对齐方式

这种方式更好一点，输入数组定义后面用__attribute__((__aligned__(4)))修饰，定义为4字节对齐的数据；例如：
userpara app_para __attribute__((__aligned__(4)));

经过实测，以上三种方式任意一种都能解决该问题。
