Origin绘图教程之多Y轴柱状图的绘制

一、数据导入

选中创建好的excel表格中的数据，直接ctrl+c，然后ctrl+v到origin的表格中

---

二、绘制柱状图

选中表中的数据，直接找到左下角的绘制柱状图（红色的小图案）

横轴对应的是1，2，3，即A，B，C，然后Y一一向后排列；

三、绘制双Y轴柱状图

选中B(Y)和C(Y)两列数据，点击“绘图”-“多面板/多轴”-“双Y轴柱状图”

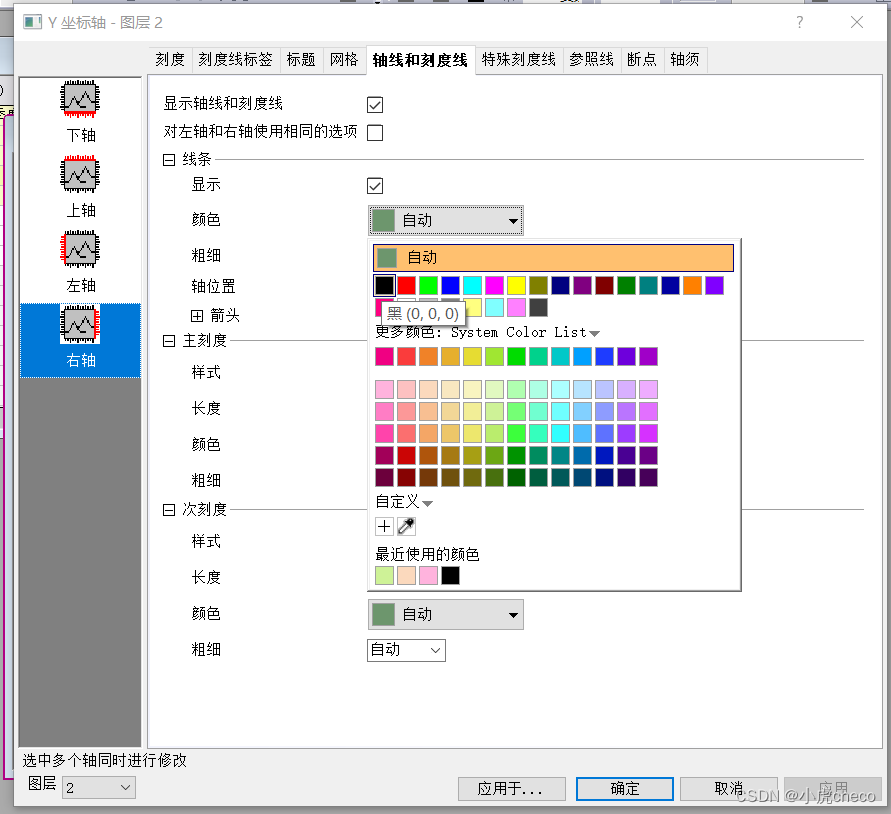

双击右边的Y轴，在轴线和刻度线的选项卡中，将线条颜色从自动改为黑，或者设置为自己想要的颜色

四、绘制三Y轴柱状图

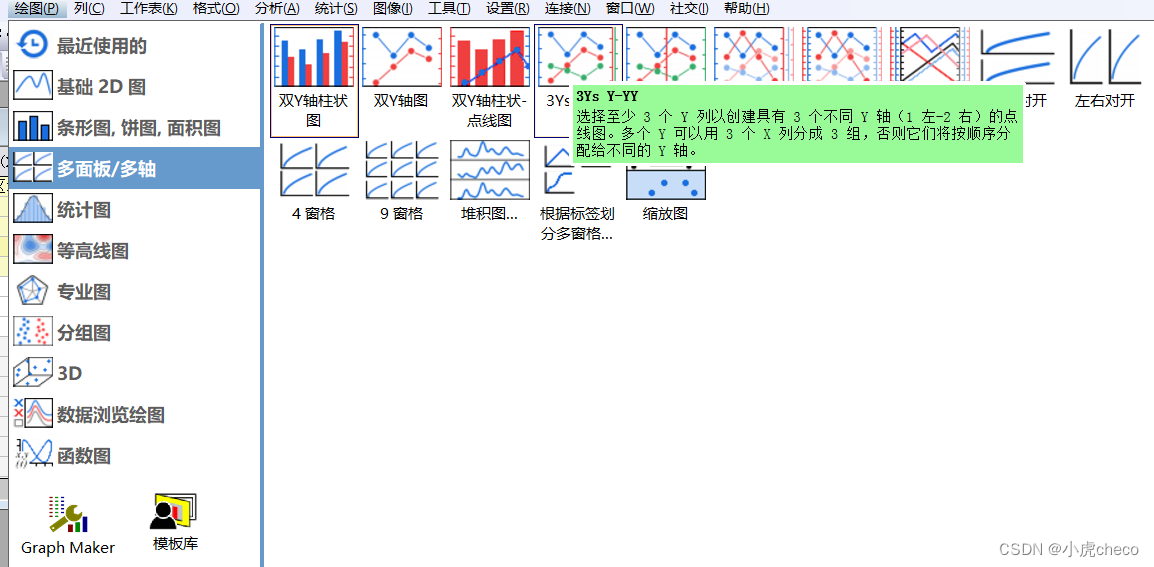

选中B(Y)、C(Y)和D(Y)这三列数据，点击“绘图”-“多面板/多轴”-“3Ys Y-YY轴柱状图”

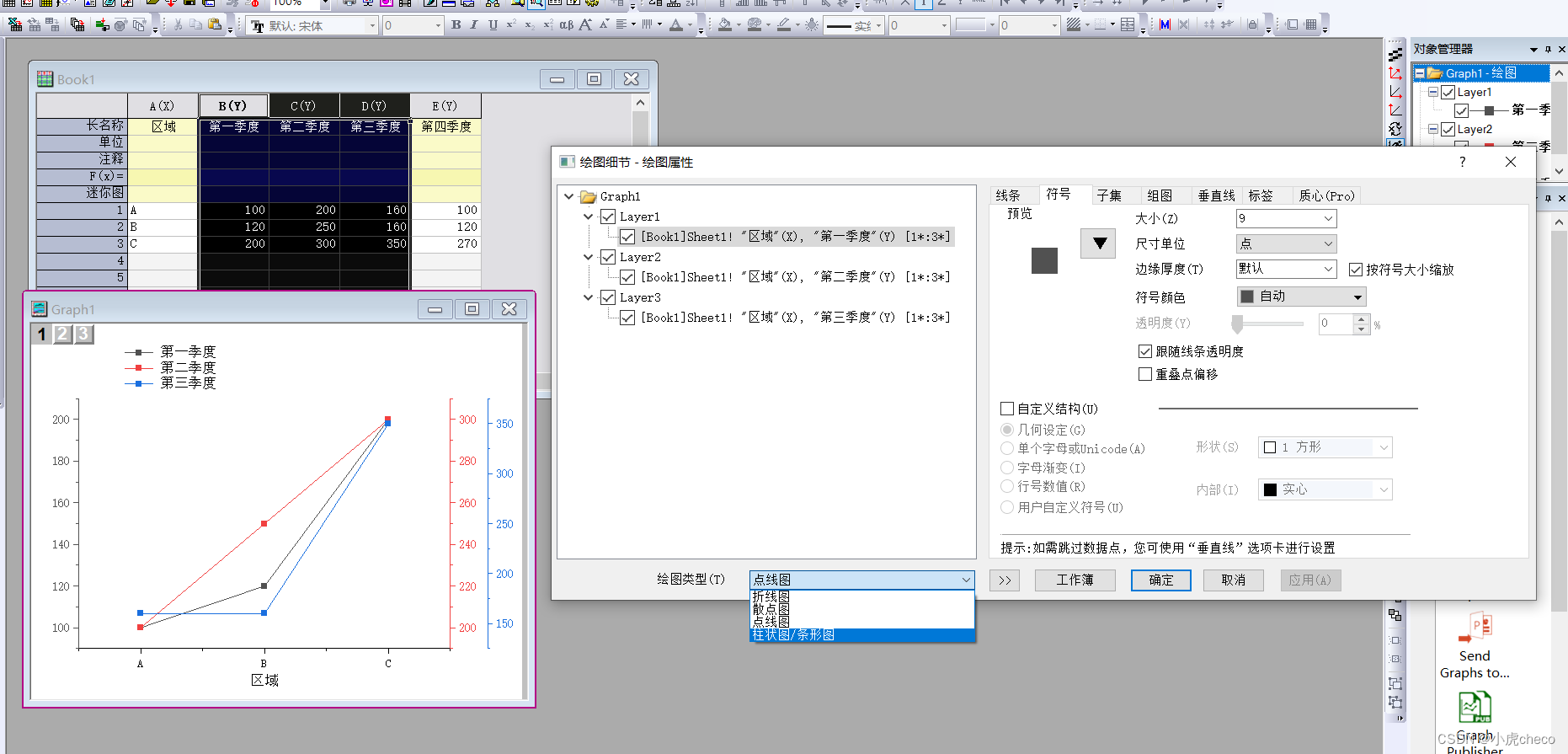

双击绘制好的图像，展开Layer1-Layer3,将绘图类型改为柱状图，点击确定

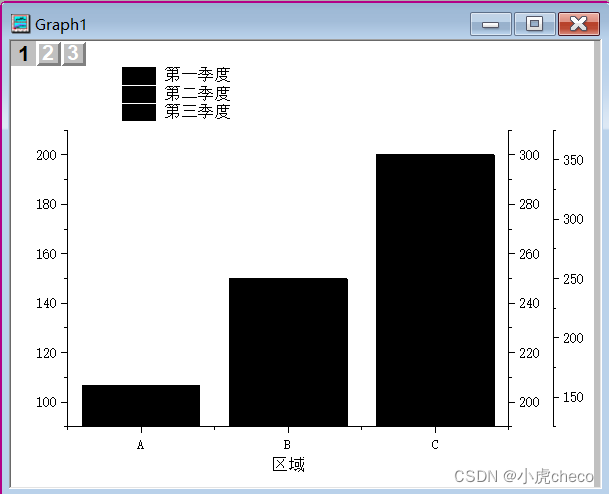

结果：

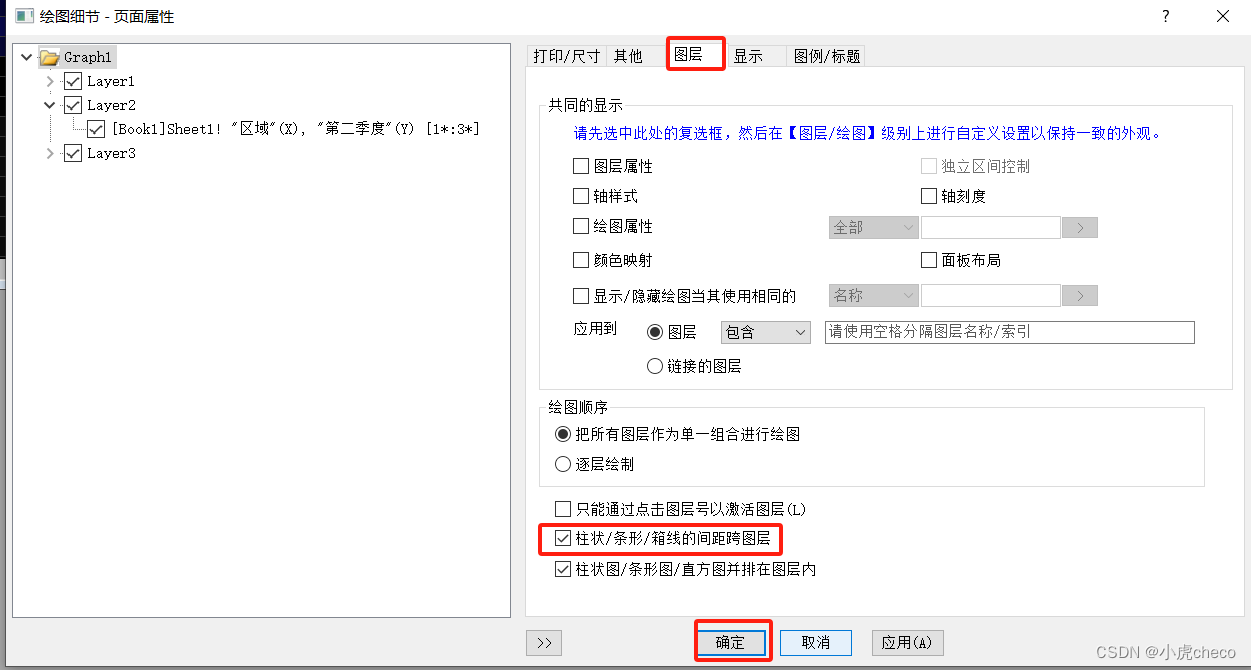

这里继续双击图像，在Graph1层级中，点击图层-勾选“柱状/条形的间距跨图层”-确定

然后双击柱子，改为自己想要的颜色

四、绘制多Y轴柱状图

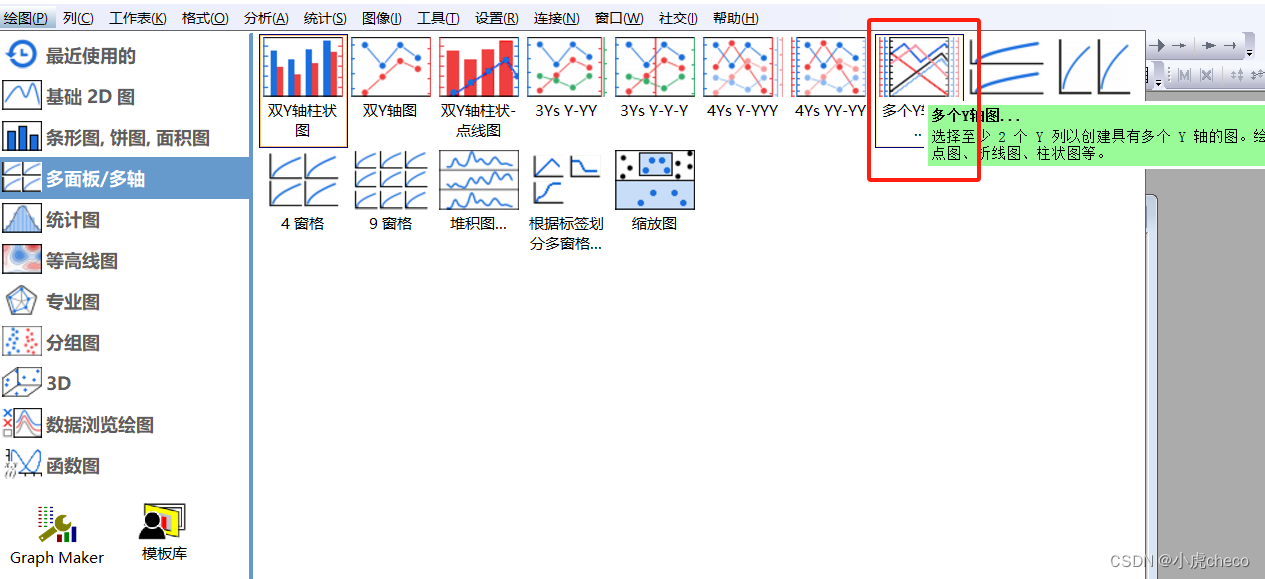

选中包含Y的所有列数据，点击“绘图”-“多面板/多轴”-“3Ys Y-YY轴柱状图”

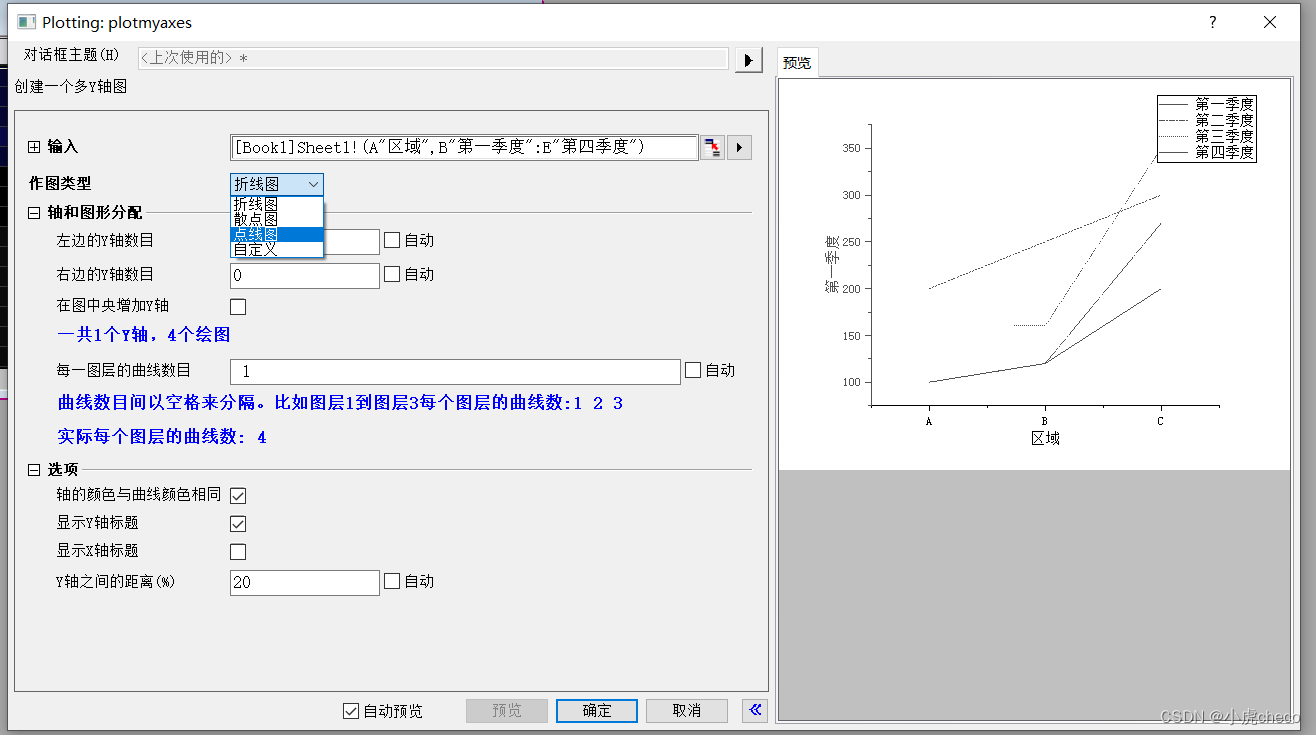

选择点线图，确定

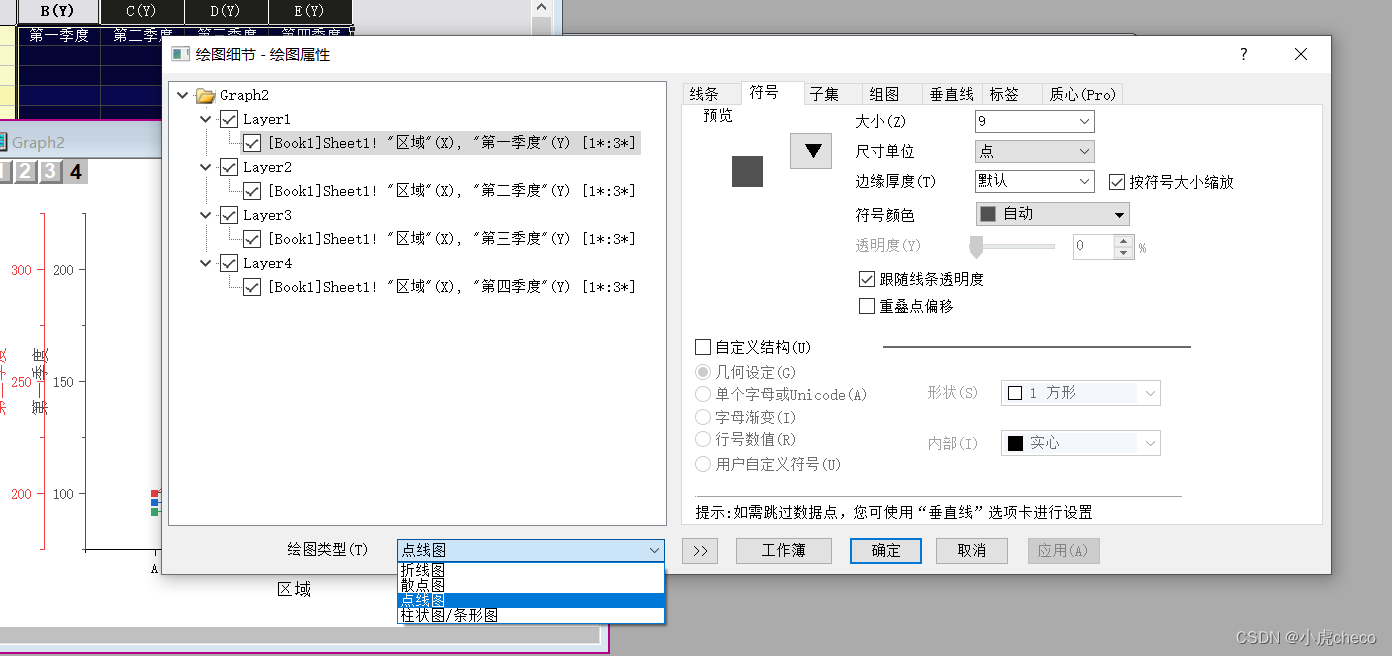

然后双击绘制好的图像，仿照之前的操作改为柱状图

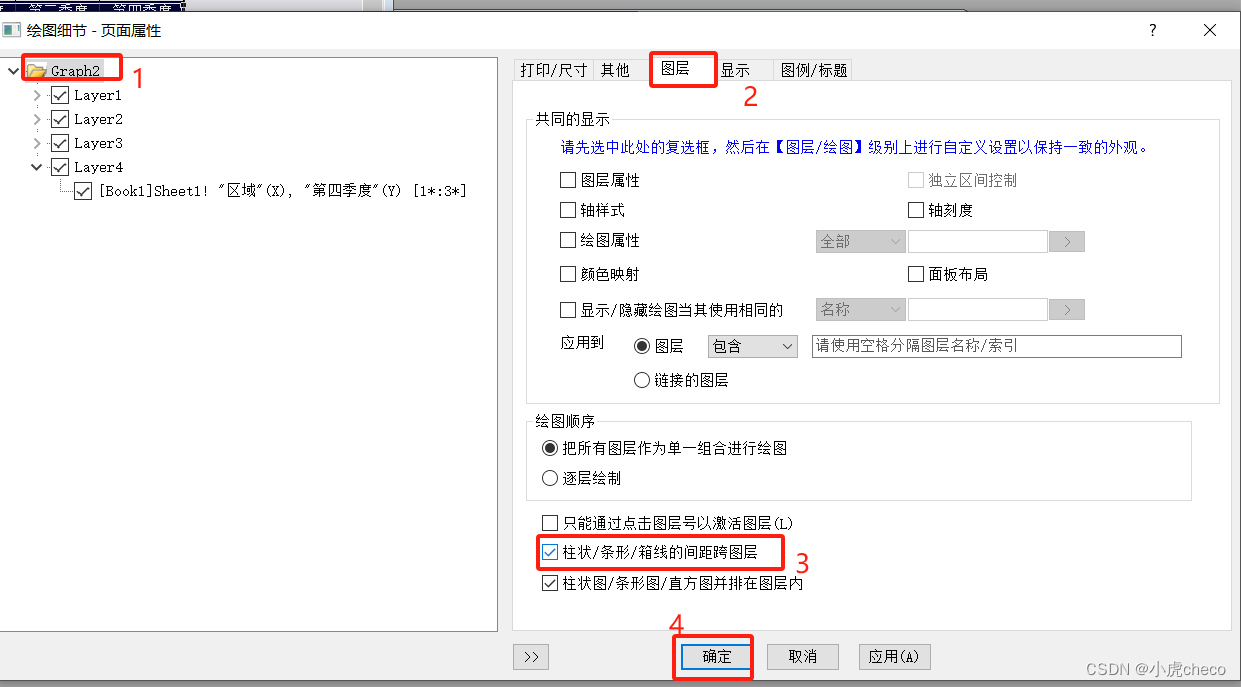

再双击图像，按以下顺序操作

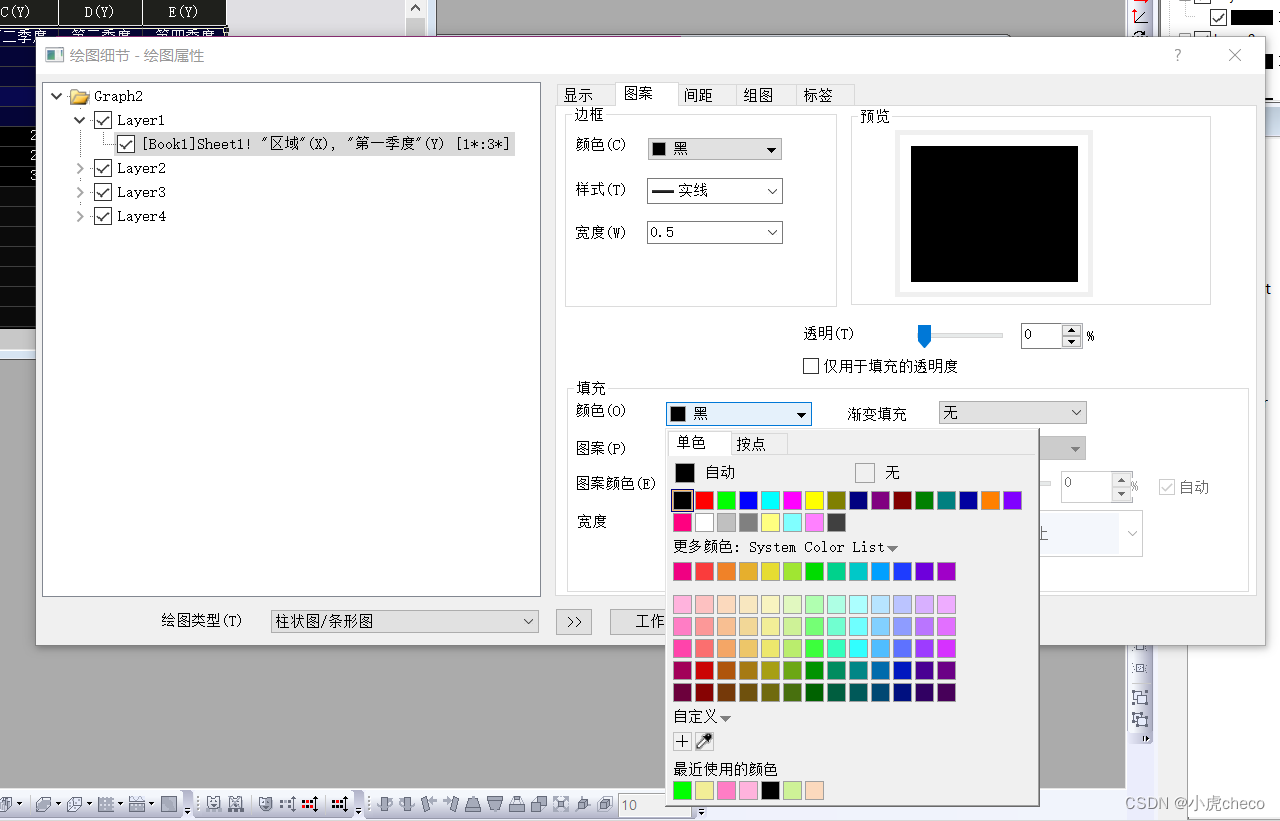

然后可以更改每一根柱子的颜色

效果：
