一、前言

1.1 开发背景

烟雾浓度检测是许多环境监测与安全预警系统中的重要环节，能够有效帮助识别火灾隐患、工业泄漏或其他烟雾污染情况。通过利用传感器对环境中烟雾的实时监控，可以为系统提供可靠的预警信息，提升环境安全性。

CC2530是一款功能强大的低功耗无线SoC芯片，基于8051内核，广泛应用于物联网领域。其丰富的GPIO接口和外设资源，使其能够轻松接入多种传感器和模块，满足复杂应用场景的需求。在本项目中，CC2530作为主控芯片，与MQ2烟雾传感器配合，实现对环境烟雾浓度的数字化监测。

MQ2是一种常见的气体与烟雾传感器，支持对多种可燃气体及烟雾的检测。传感器具有模拟输出和数字输出两种接口模式，其中数字输出通过DO引脚以高低电平形式表示是否检测到烟雾。这种简单的输出方式降低了数据处理复杂度，适合直接接入单片机进行逻辑判断。

在项目中，MQ2传感器的DO引脚接入CC2530的P0.7引脚，主控芯片通过检测该引脚的高低电平状态，判断环境中是否存在烟雾。检测结果通过CC2530的串口0发送到PC端的串口调试助手，便于实时显示和分析。这种设计实现了硬件资源的高效利用，同时提供了灵活的功能扩展空间。

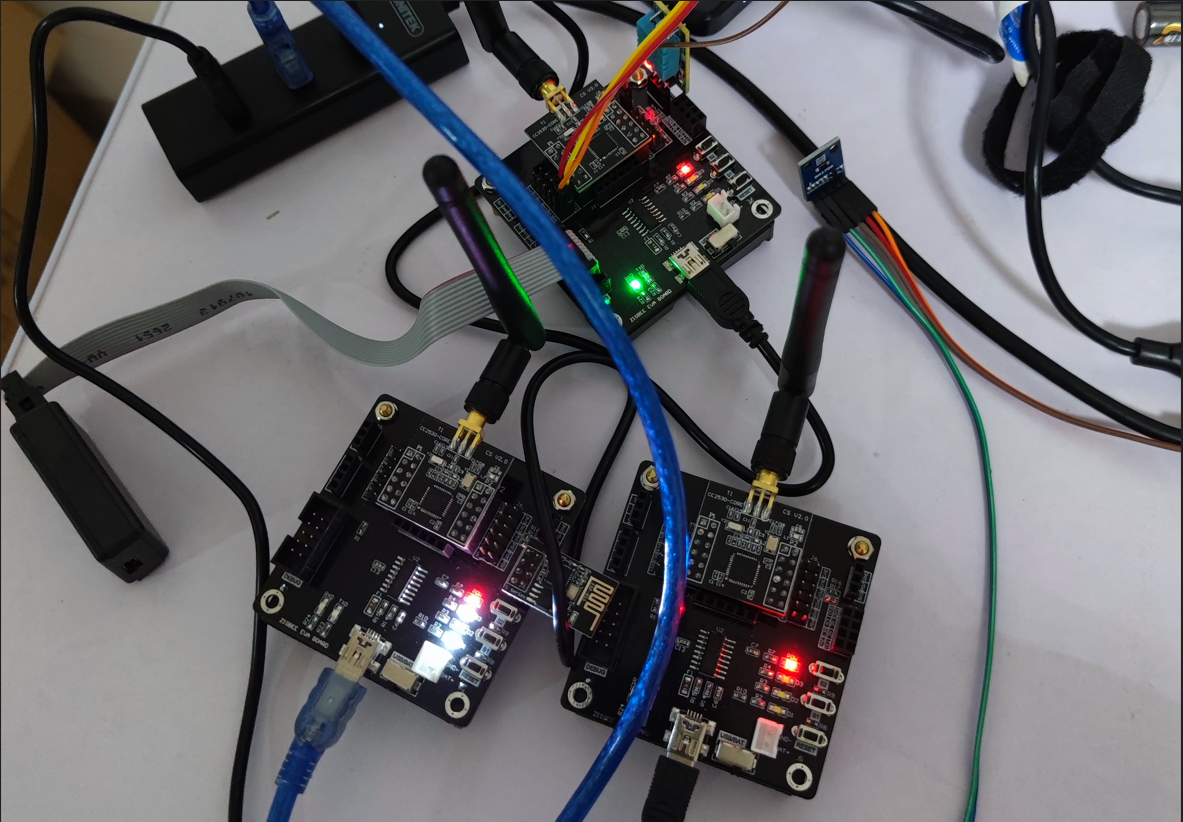

这是当前实验使用的CC2530板子的实物图：

1.2 MQ2烟雾传感器

MQ2烟雾传感器是一种广泛应用于烟雾、气体泄漏检测领域的电子传感器，具有灵敏度高、响应快、易于使用等特点。它能够检测空气中的可燃气体（如甲烷、丁烷、丙烷、氢气）以及烟雾的浓度，因此常用于火灾报警器、燃气泄漏监测系统以及工业安全设备。

MQ2传感器的核心组件是一种金属氧化物半导体材料。当可燃气体或烟雾接触到传感器表面时，该材料的电阻会发生显著变化。这一特性使得传感器可以通过检测电阻变化来感知气体浓度。MQ2传感器集成了模拟输出和数字输出两种接口模式，用户可以根据需要选择适合的信号类型。

在数字模式下，MQ2的DO引脚输出高低电平，表示气体浓度是否达到预设的阈值。这种方式非常适合对是否存在气体进行简单的逻辑判断，便于直接与单片机GPIO接口连接。而在模拟模式下，AO引脚输出的电压值与气体浓度成正比，可以实现更加精确的浓度检测。

MQ2传感器工作时需要预热，内部加热器会将传感器加热到工作温度，以确保传感材料的反应灵敏度。这意味着在通电后需要等待一定时间（通常为数分钟）才能获得稳定的检测结果。传感器的工作电压通常为5V，数字接口部分可以兼容3.3V的单片机输入，适应性较强。

此外，MQ2传感器还配备了灵敏度调节功能。通过调节模块上的电位器，可以设置数字输出的阈值，从而满足不同场景对检测精度和响应速度的需求。这种灵活性使MQ2可以应用于多种环境下的烟雾和气体监测。

尽管MQ2在检测多种气体和烟雾方面表现良好，但它的输出信号容易受到温度、湿度等环境因素的影响。因此，在实际使用中通常需要进行适当的校准，以确保检测结果的可靠性和稳定性。整体来看，MQ2以其高性价比和易用性，成为物联网、家庭安全以及工业安全监测系统中的重要组成部分。

1.3 项目硬件模块组成

(1) CC2530主控芯片
作为核心控制单元，用于读取MQ2传感器的数字信号，并通过串口发送检测结果。

(2) MQ2烟雾传感器
用于检测环境中的烟雾或可燃气体浓度，输出高低电平信号来指示是否达到设定的阈值。

(3) P0.7 GPIO接口
CC2530的P0.7引脚作为输入端口，连接MQ2传感器的DO引脚，用于接收传感器的数字输出信号。

(4) 电源模块
提供系统所需的稳定电源，为CC2530和MQ2传感器分别提供3.3V和5V的工作电压。

(5) 串口通信模块
基于CC2530的UART0接口，通过串口将检测结果发送到PC端，便于实时监测和调试。

(6) 串口调试助手
运行在PC上的工具，用于接收和显示从CC2530发送的串口数据，验证检测功能是否正常。

1.4 项目实现的功能

功能模块	具体描述	实现方式
烟雾检测	使用MQ2传感器检测环境中的烟雾或可燃气体浓度	MQ2传感器的DO引脚输出高低电平信号
阈值判断	根据MQ2传感器的数字输出信号判断是否检测到烟雾	CC2530通过读取P0.7的电平状态判断检测结果
数据传输	将检测结果通过串口发送到PC端的串口调试助手显示	利用CC2530的UART0模块进行串口通信
实时监测	系统实时采集传感器信号，快速判断环境中是否存在烟雾	主循环中不断读取传感器数据
灵敏度调节	支持通过调整MQ2模块上的电位器改变烟雾检测的灵敏度	改变MQ2内部的阈值设置
低功耗运行	系统整体功耗低，适合持续运行的环境监测场景	利用CC2530的低功耗特性
调试支持	提供串口数据输出，便于开发过程中对系统进行验证和调试	使用串口调试助手接收数据
系统扩展性	具备接入其他传感器或模块的能力，可扩展为更复杂的烟雾报警或环境监测系统	依托CC2530的多功能引脚和通信资源

二、CC2530基础知识科普

2.1 CC2530 与 ZigBee 的含义

CC2530是什么

CC2530是一款由德州仪器（Texas Instruments，TI）推出的无线微控制器芯片，专为低功耗和无线通信应用设计。它基于8051内核，具有丰富的片上资源，包括128 KB的闪存、8 KB的RAM、多个UART和SPI接口、ADC模块等。此外，CC2530支持IEEE 802.15.4标准，这是ZigBee协议栈的基础。CC2530的低功耗特性和高集成度使其特别适用于智能家居、物联网（IoT）设备和工业自动化等应用场景。

ZigBee是什么

ZigBee是一种基于IEEE 802.15.4标准的无线通信协议，专为低功耗、低数据速率和短距离应用场景设计。它的主要特点是功耗低、组网灵活、支持大规模网络节点（如星型、网状和树形拓扑），并且具有较强的抗干扰能力。ZigBee常用于智能家居（如智能灯控、温湿度传感器）、工业物联网、医疗设备和农业监控等领域。与Wi-Fi和蓝牙相比，ZigBee适合需要低功耗、低数据速率和高网络节点容量的应用。

CC2530与ZigBee的联系

CC2530是支持ZigBee协议的硬件平台之一。CC2530的硬件架构和无线射频模块完全符合IEEE 802.15.4标准，而ZigBee协议栈则是运行在该标准之上的通信协议。通过在CC2530芯片上加载ZigBee协议栈（如TI提供的Z-Stack），用户可以构建完整的ZigBee无线通信系统。

CC2530作为ZigBee设备的实现平台，可以配置为不同类型的ZigBee节点，包括协调器（Coordinator）、路由器（Router）和终端设备（End Device）。协调器负责整个ZigBee网络的建立和管理，路由器用于中继信号扩展网络范围，终端设备通常是低功耗的传感器或执行器。

CC2530是支持ZigBee协议的硬件芯片，而ZigBee是运行在像CC2530这样的硬件平台上的通信协议。CC2530为ZigBee提供硬件支持，ZigBee则为CC2530提供实现复杂网络功能的能力。这种软硬结合使得CC2530成为ZigBee应用中的主流选择之一。

2.2 CC2530的开发环境

CC2530官方推荐的开发环境是 IAR Embedded Workbench（IAR EW8051）。

CC2530的开发环境：IAR Embedded Workbench

IAR Embedded Workbench（简称IAR）是开发CC2530的主要集成开发环境（IDE）。它是一款专业的嵌入式软件开发工具，提供了编辑、编译、调试和优化等功能，广泛支持各种嵌入式微控制器平台，包括基于8051内核的CC2530。IAR针对低功耗和无线设备开发进行了深度优化，特别适合CC2530这类资源有限的嵌入式芯片。

IAR支持德州仪器的ZigBee协议栈（如Z-Stack），并提供了配套的调试工具和编译器，使开发者能够轻松集成ZigBee协议、编写应用代码和调试固件。此外，IAR具有良好的代码优化能力，能有效减少CC2530有限内存的占用，提高程序运行效率。

---

为什么使用IAR开发CC2530

使用IAR开发CC2530主要是由于以下原因：

1. 官方支持 德州仪器推荐使用IAR开发CC2530，因为其ZigBee协议栈（如Z-Stack）是专门为IAR优化的，许多示例代码和参考项目直接在IAR环境中运行，减少了开发者的移植工作。
2. 代码优化能力强 IAR的编译器提供了高效的代码优化功能，包括针对代码大小和运行速度的优化选项。对于资源受限的CC2530（如闪存128 KB和RAM 8 KB），IAR可以显著减小二进制文件大小，让更多复杂功能得以实现。
3. 调试工具完善 IAR集成了强大的调试工具，支持CC2530的片上调试功能（On-Chip Debugging）。通过与TI的调试硬件（如CC Debugger）配合，开发者可以实时查看和控制程序运行状态，进行断点设置、变量监控和性能分析。
4. 多功能集成 IAR提供了丰富的功能模块，如静态分析、运行时调试和内存分析工具。这些功能特别适合复杂协议栈（如ZigBee）的开发，帮助开发者迅速定位和解决问题。

---

IAR与Keil的区别

Keil也是一款非常流行的嵌入式开发工具，但在开发CC2530时，IAR相比Keil具有以下显著区别：

1. 官方适配支持 TI官方的ZigBee协议栈和示例项目主要为IAR设计，Keil并没有直接支持这些协议栈。因此，使用Keil开发CC2530需要进行额外的移植工作，而IAR则可以开箱即用。
2. 编译器优化效果 IAR的编译器在优化代码大小方面普遍优于Keil，这对于资源有限的CC2530尤为重要。在存储和性能受限的情况下，IAR可以更高效地利用芯片资源。
3. 协议栈复杂度支持 ZigBee协议栈本身较为复杂，对编译器和开发环境的要求较高。IAR对复杂嵌入式协议的支持更为成熟，而Keil的侧重点更多在通用8051开发。
4. 工具链兼容性 IAR与CC2530配套的调试工具（如CC Debugger）无缝集成，调试体验更流畅。Keil在支持TI调试硬件方面不够完善，可能需要第三方工具或插件进行适配。

---

IAR是CC2530开发的首选环境，其强大的优化能力、完善的调试功能和与ZigBee协议的高兼容性，使得开发者能够更加高效地完成项目。而Keil尽管也支持8051平台，但在CC2530开发中的表现和适配性稍逊一筹。

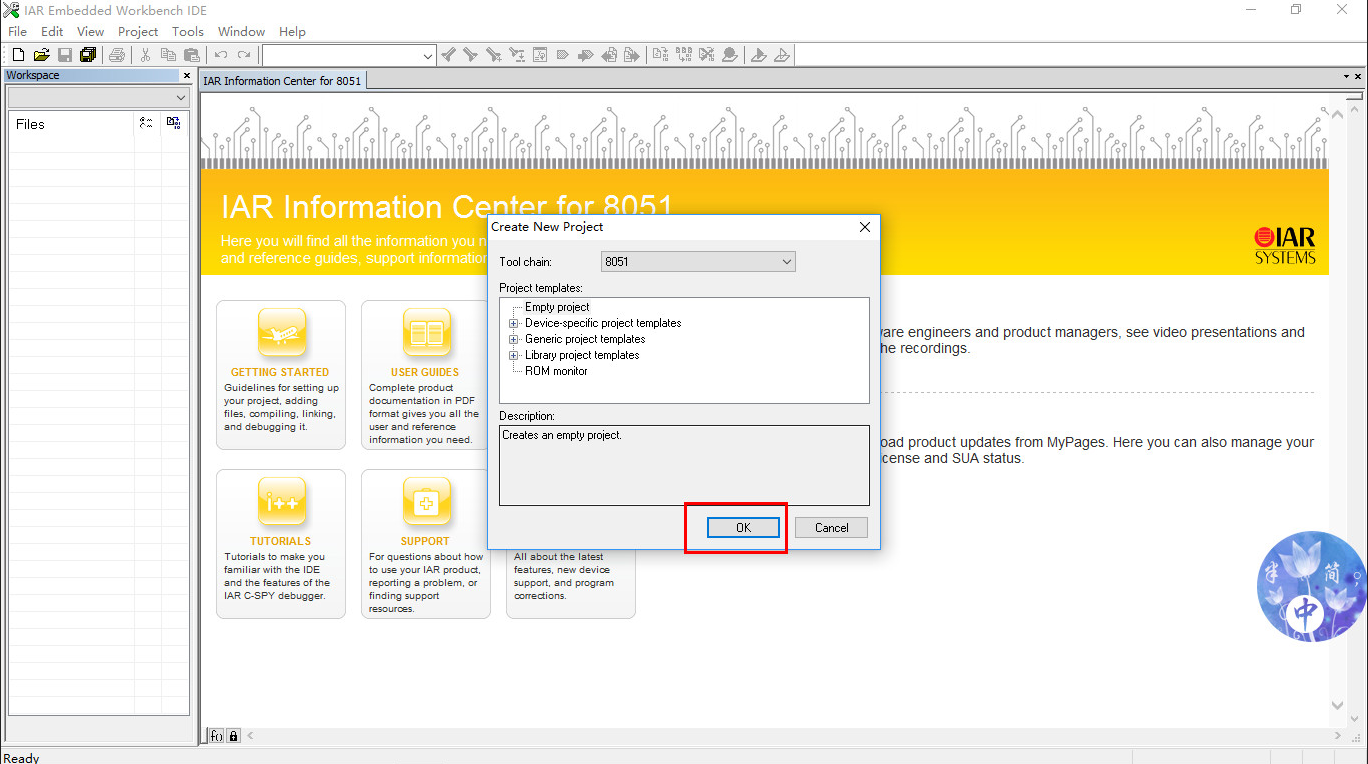

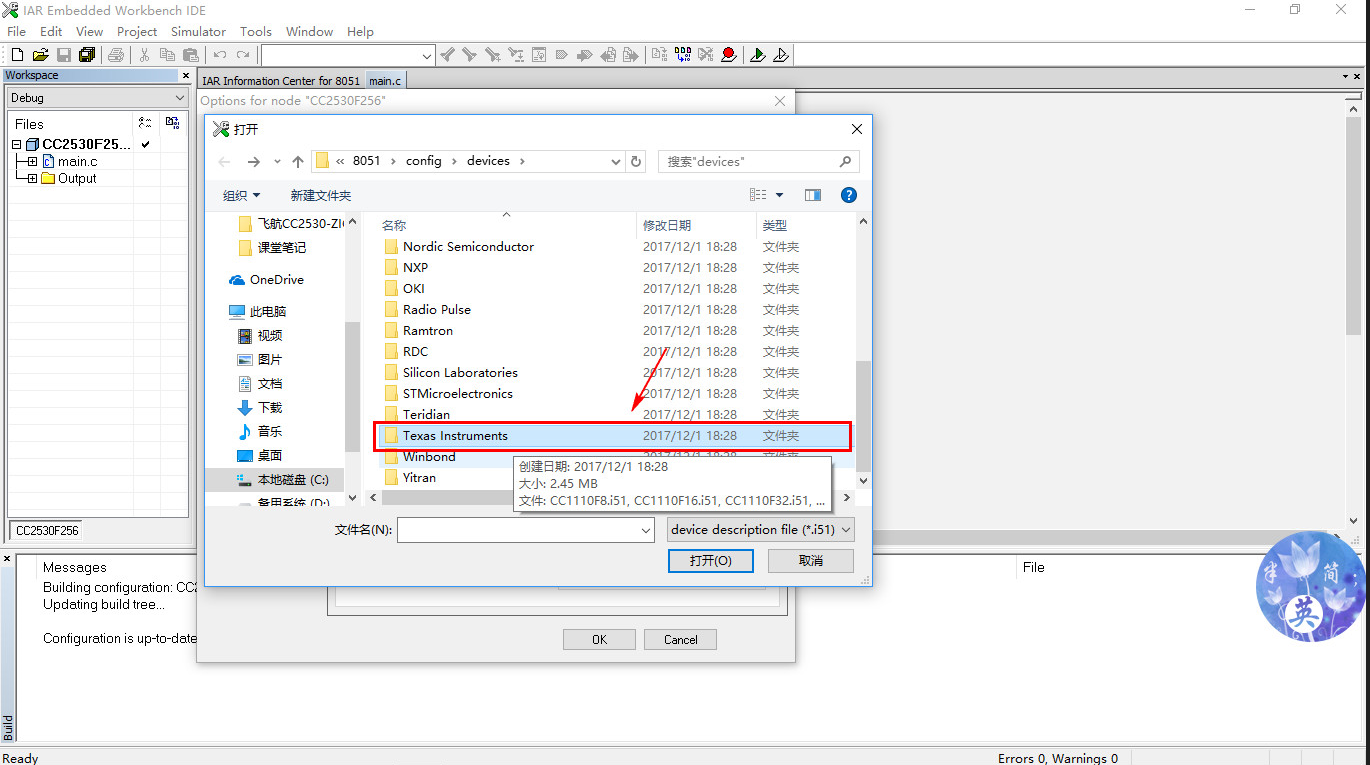

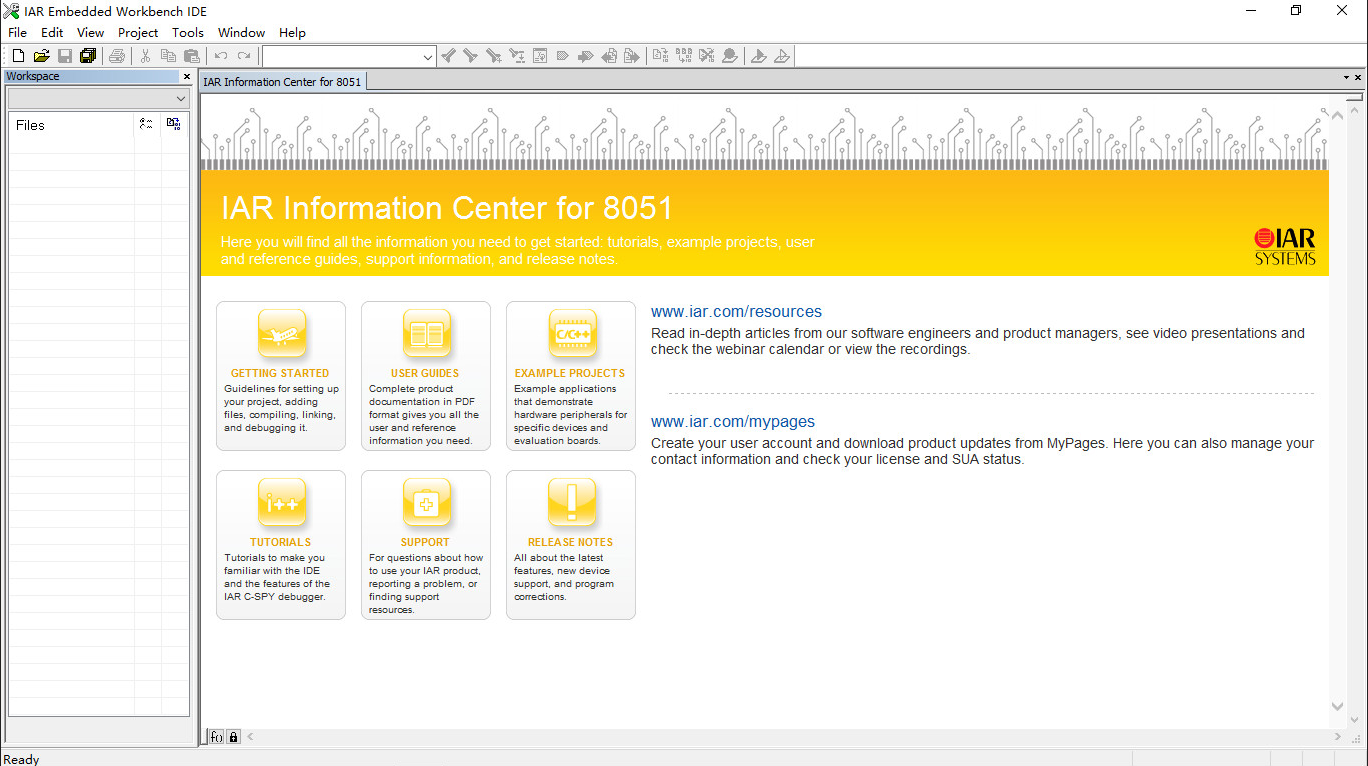

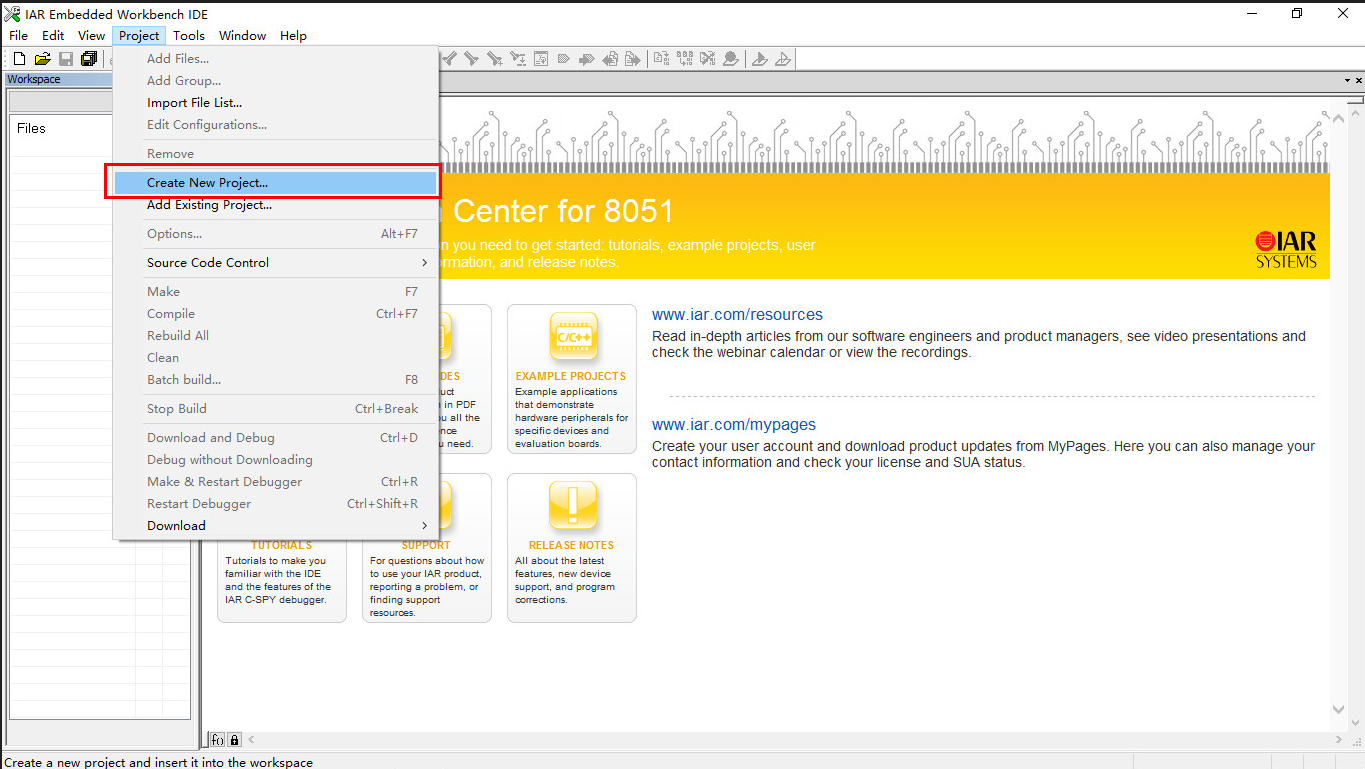

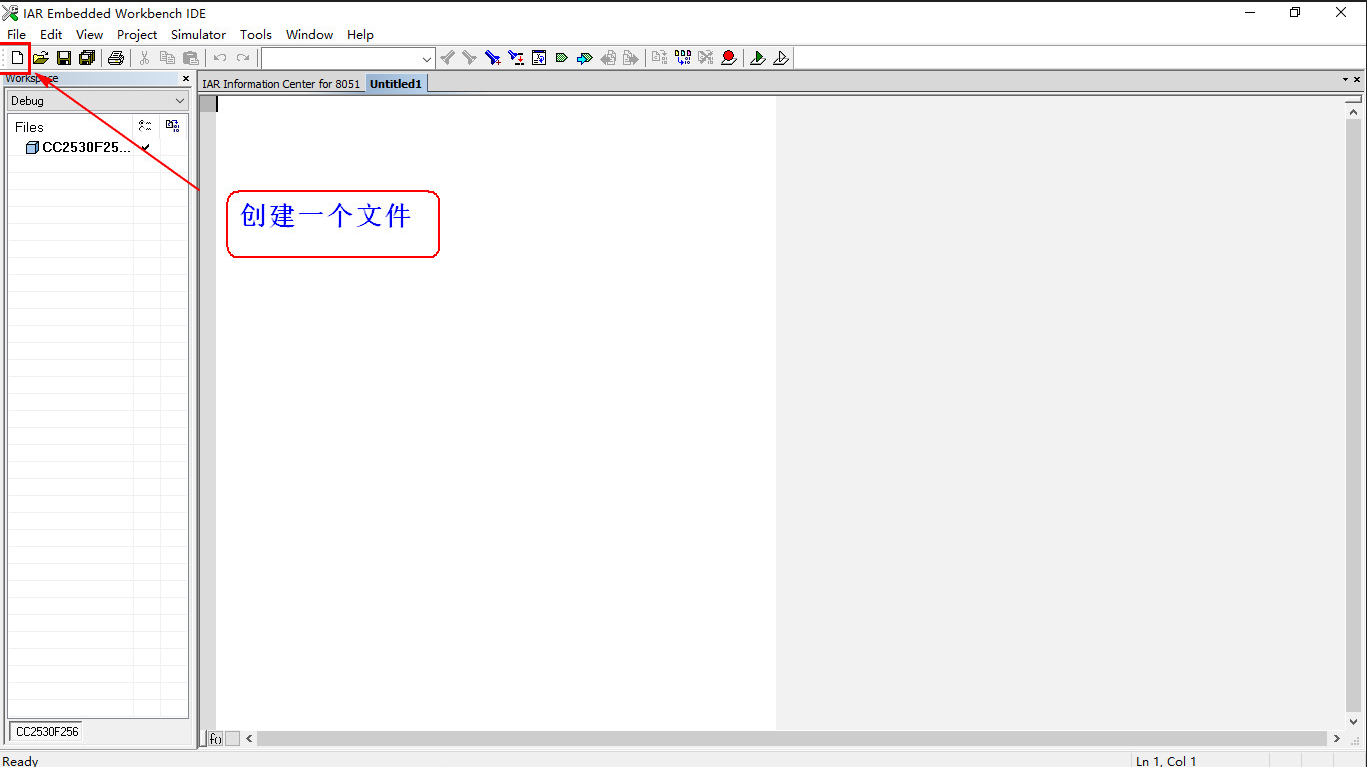

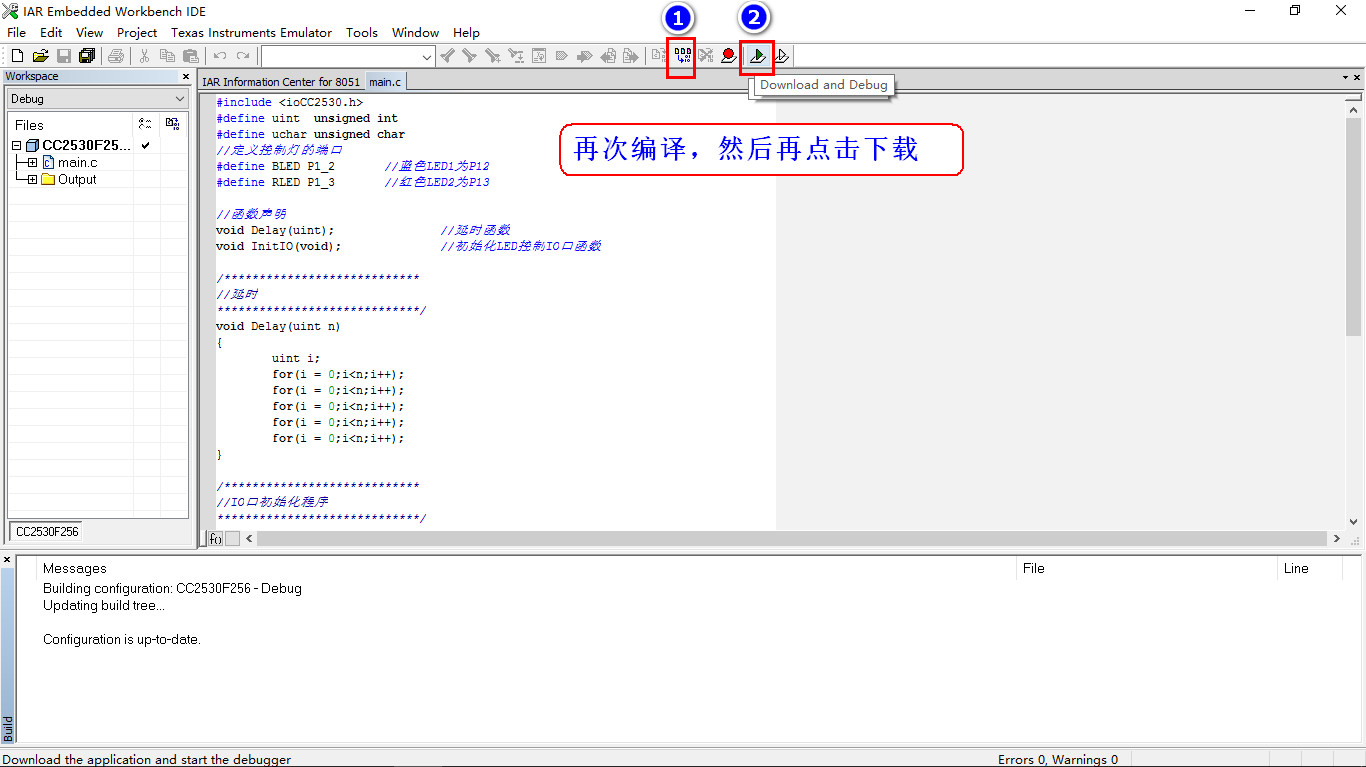

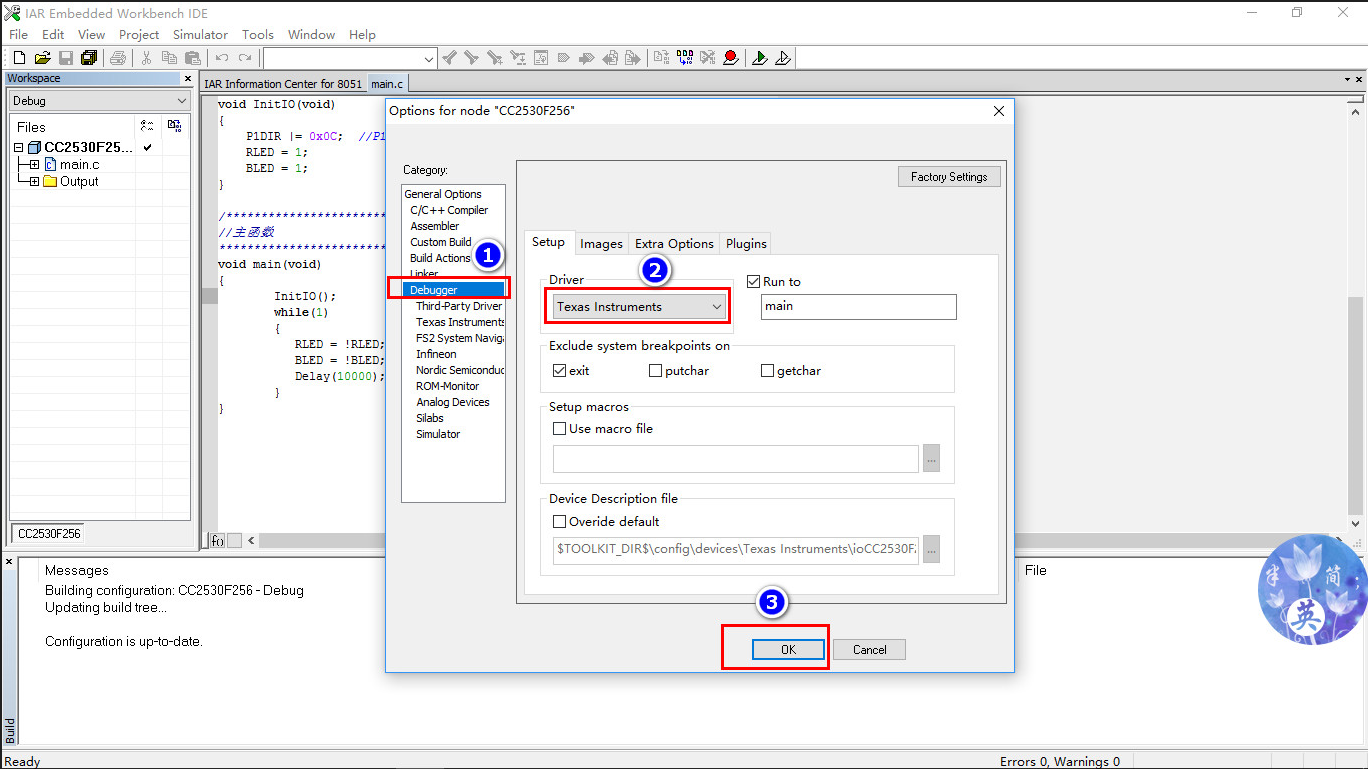

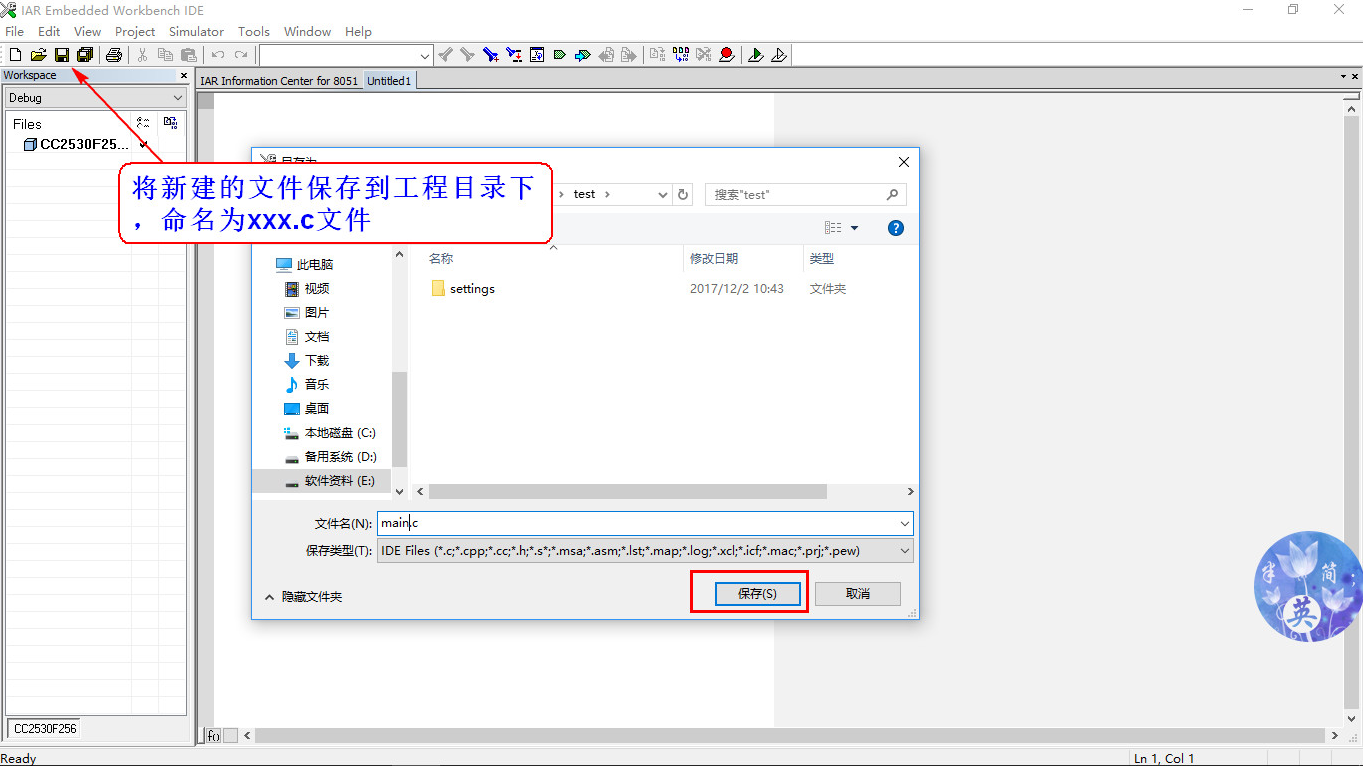

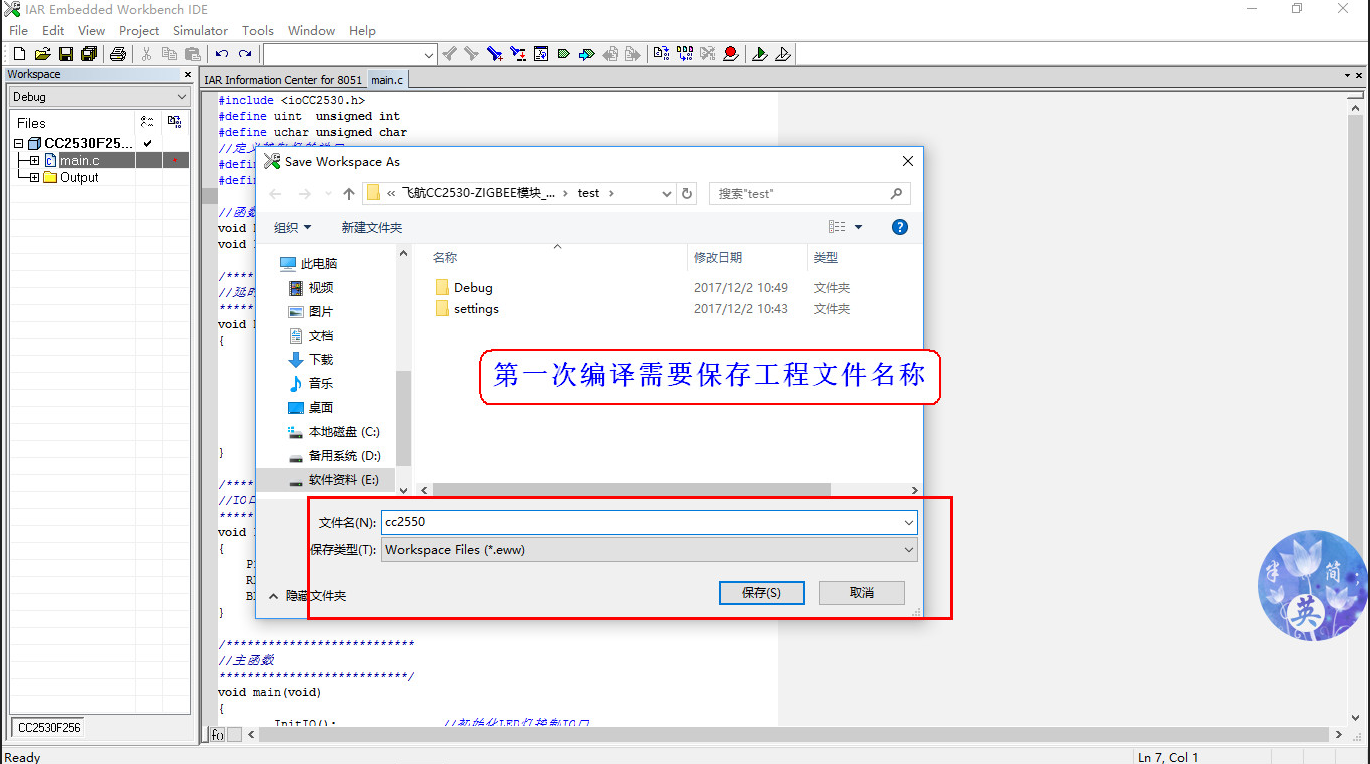

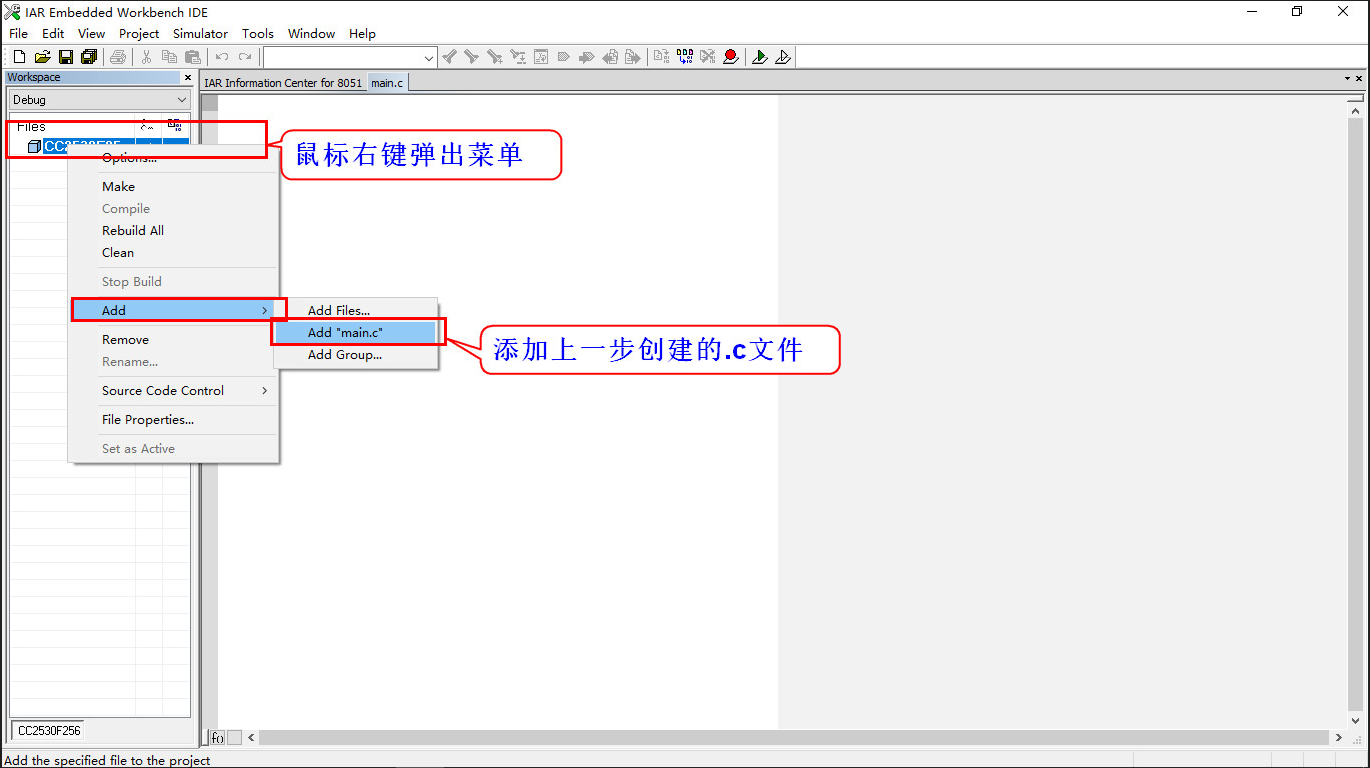

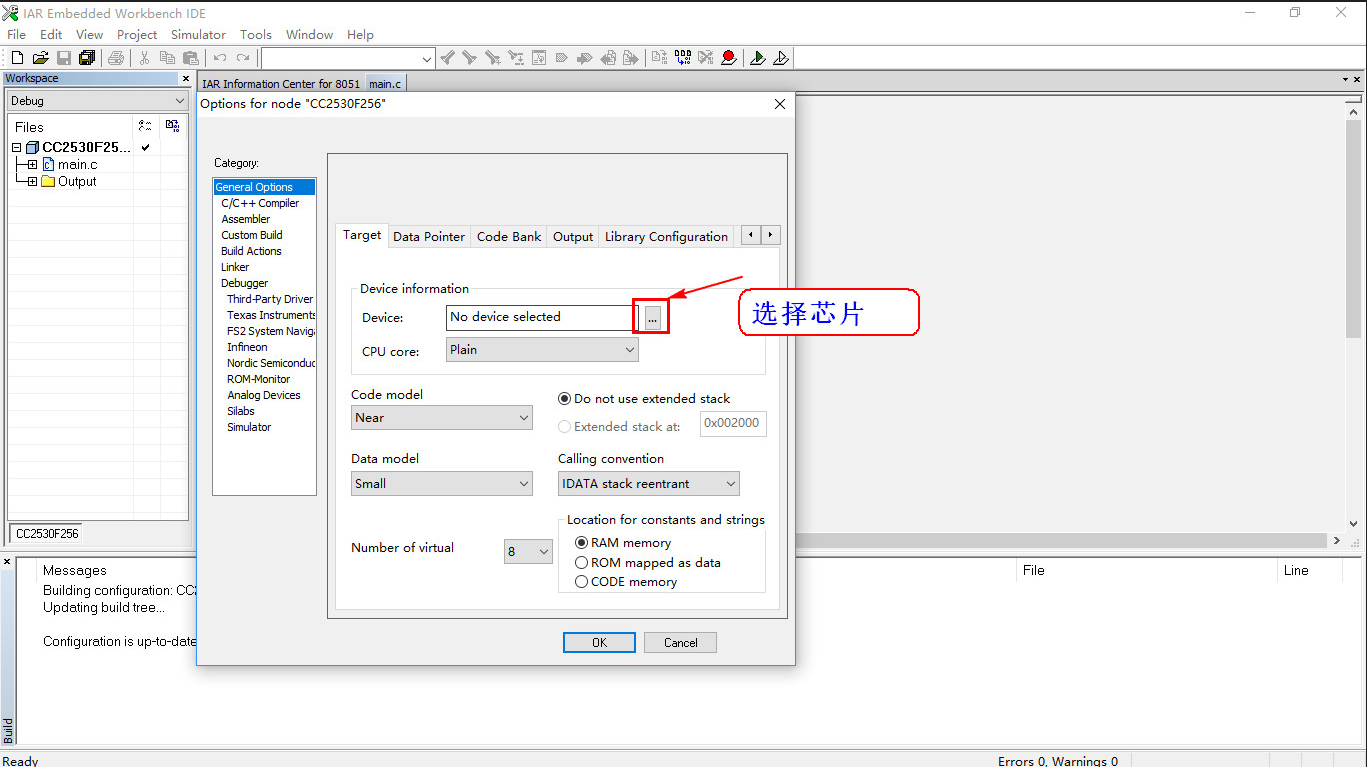

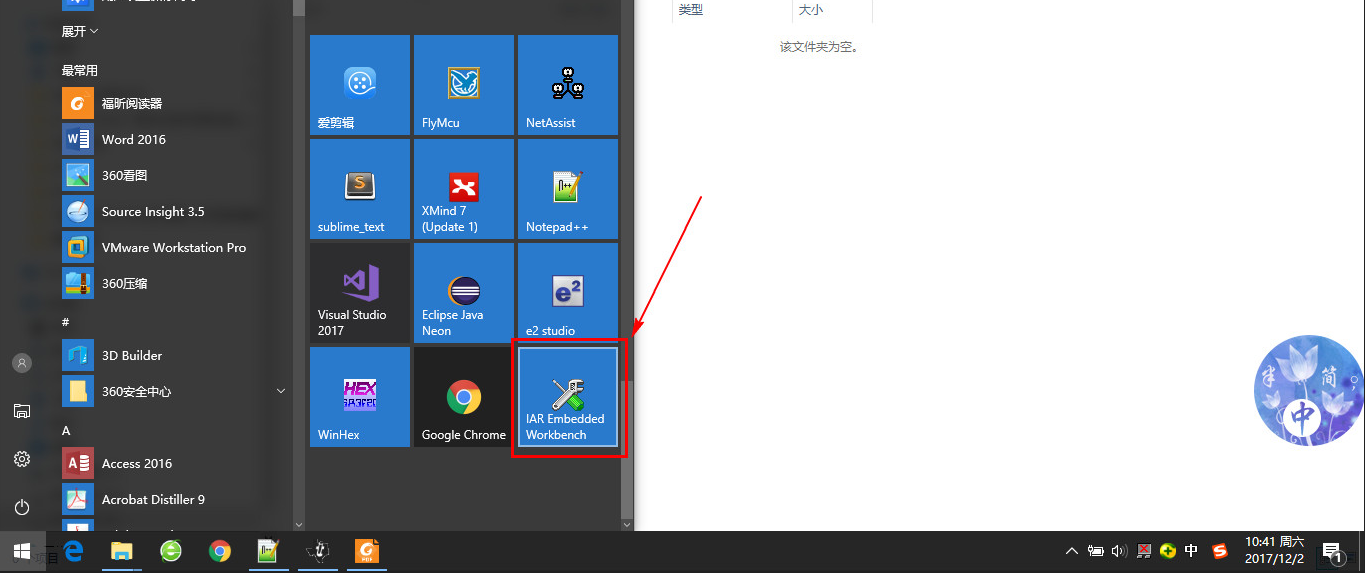

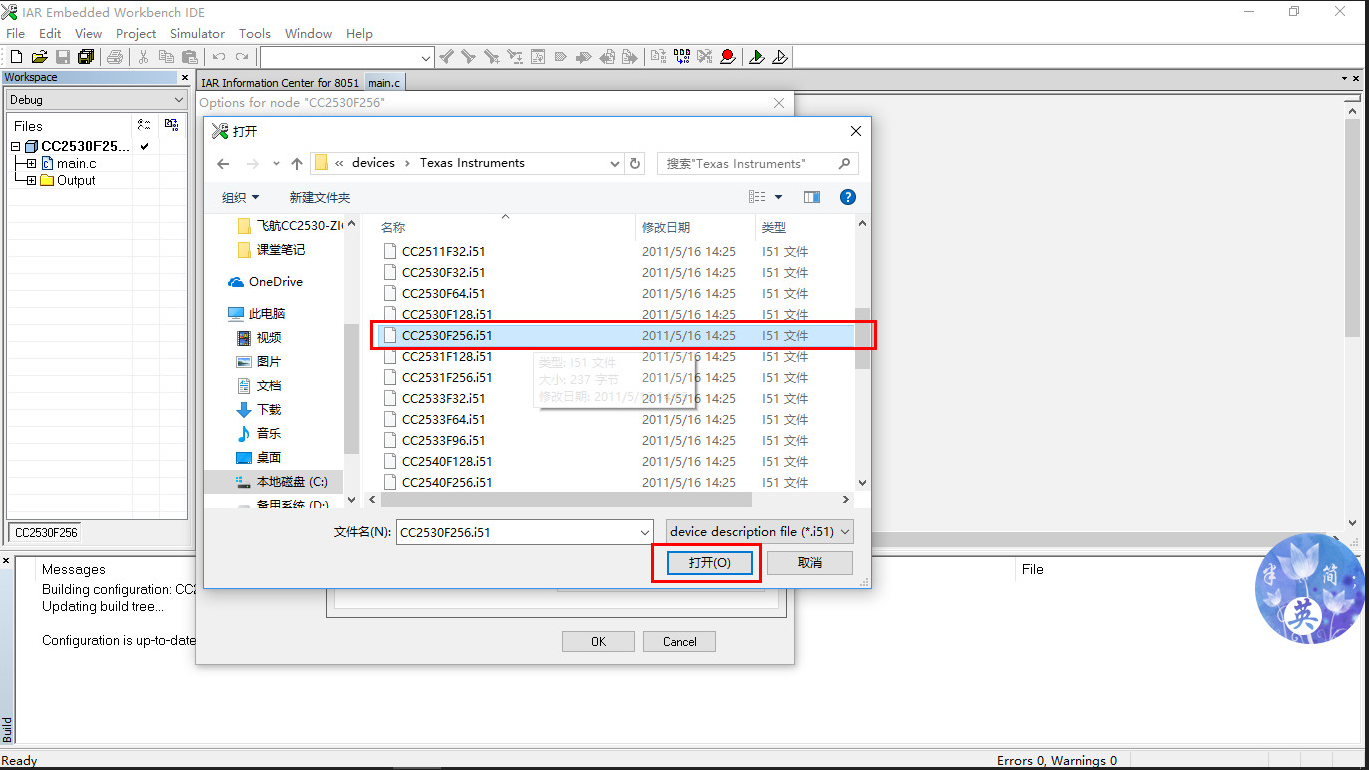

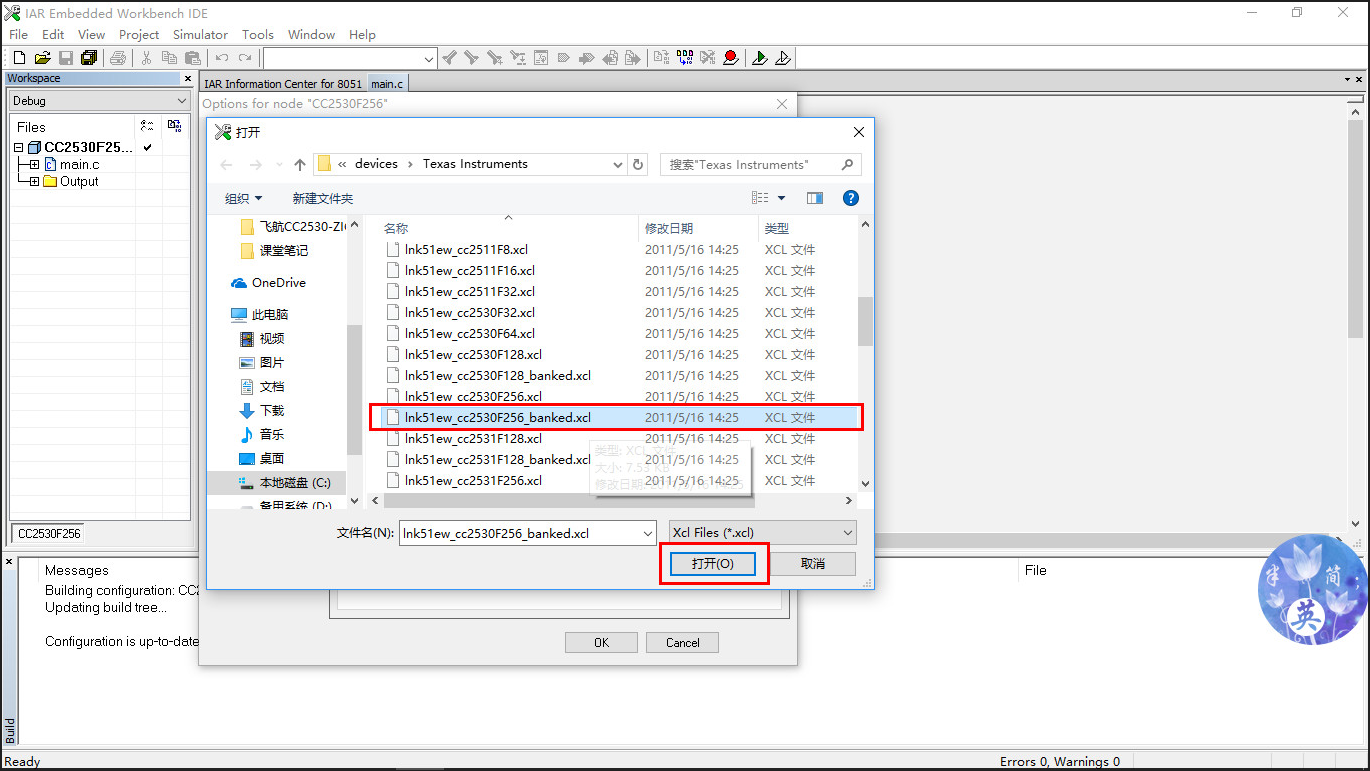

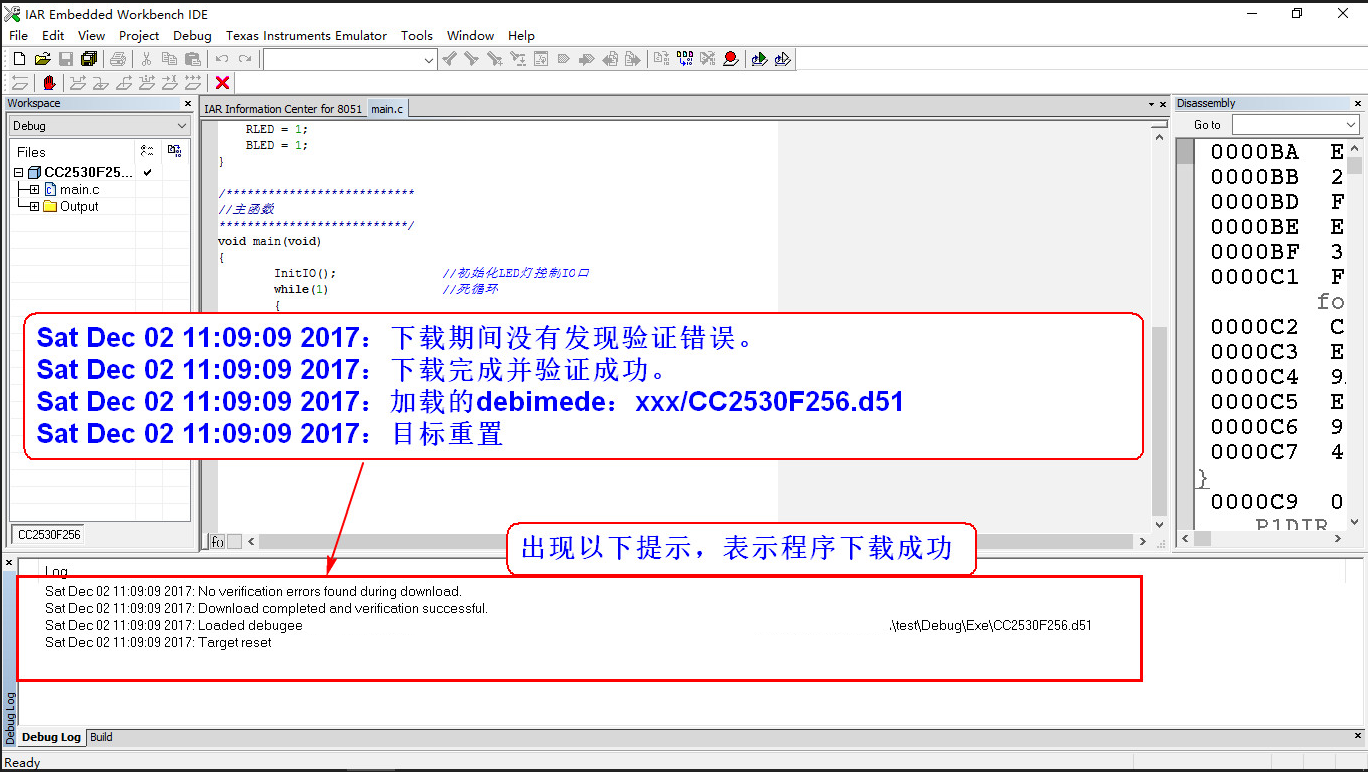

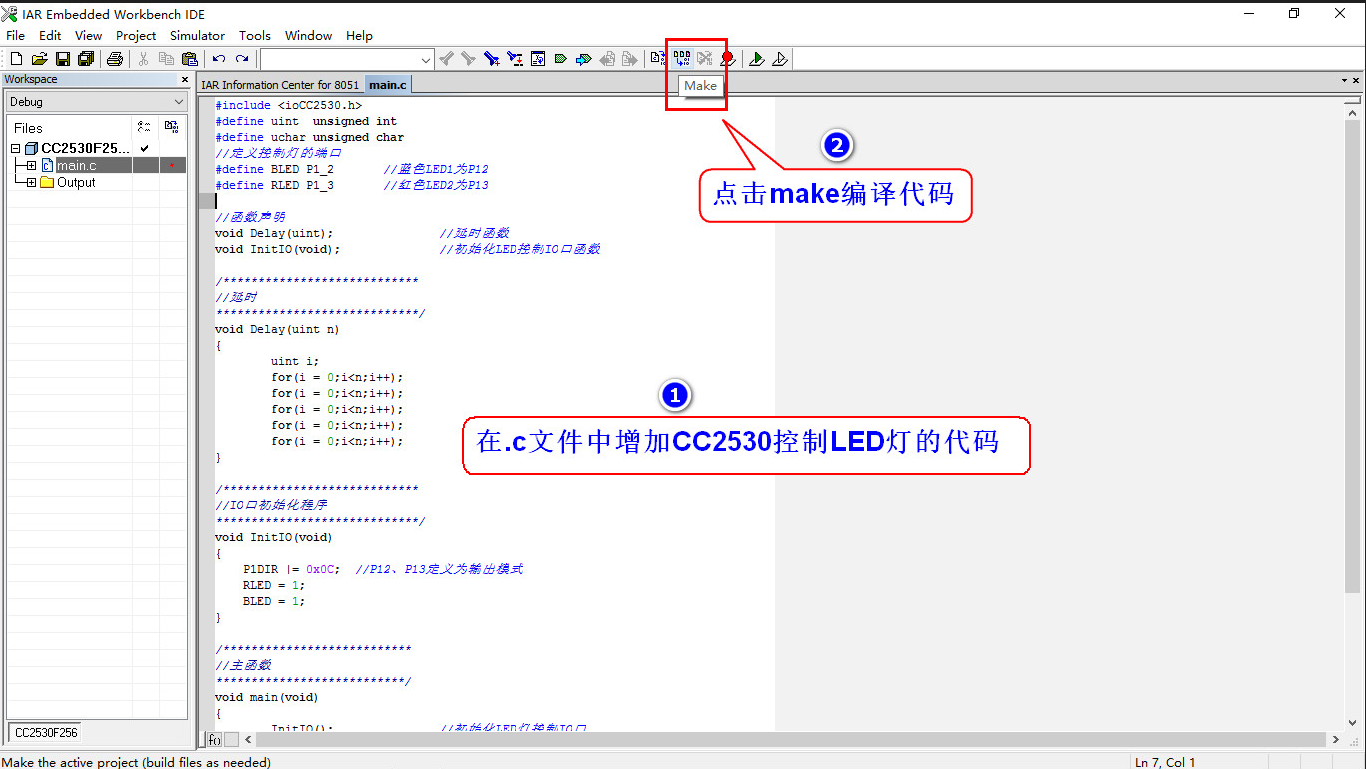

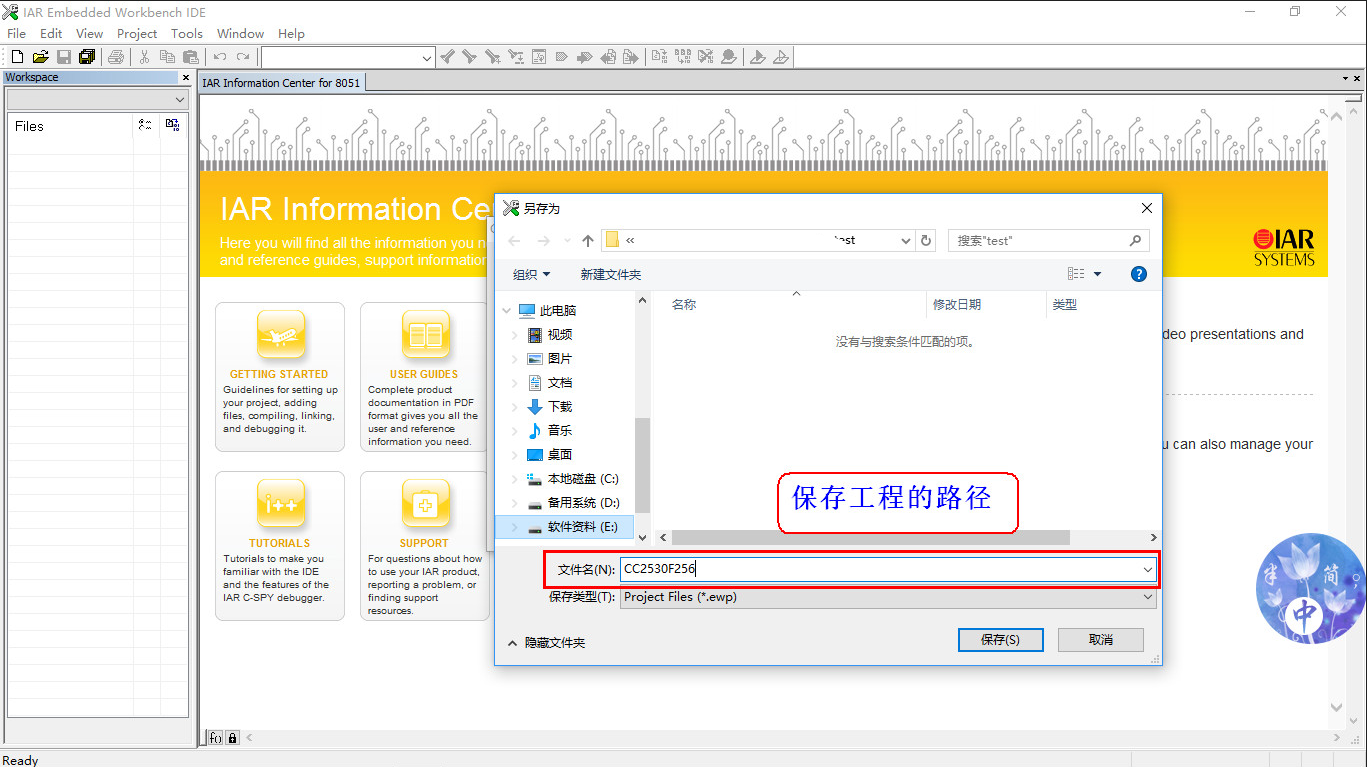

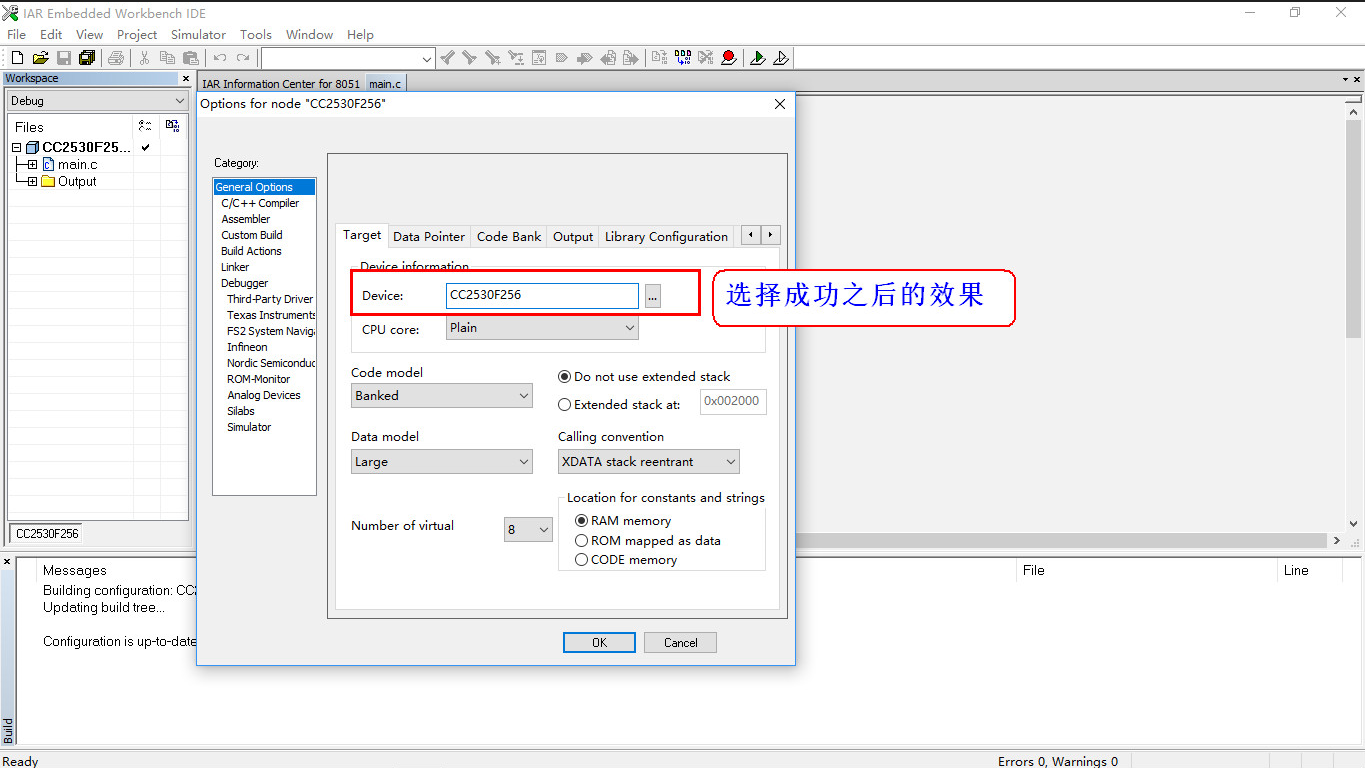

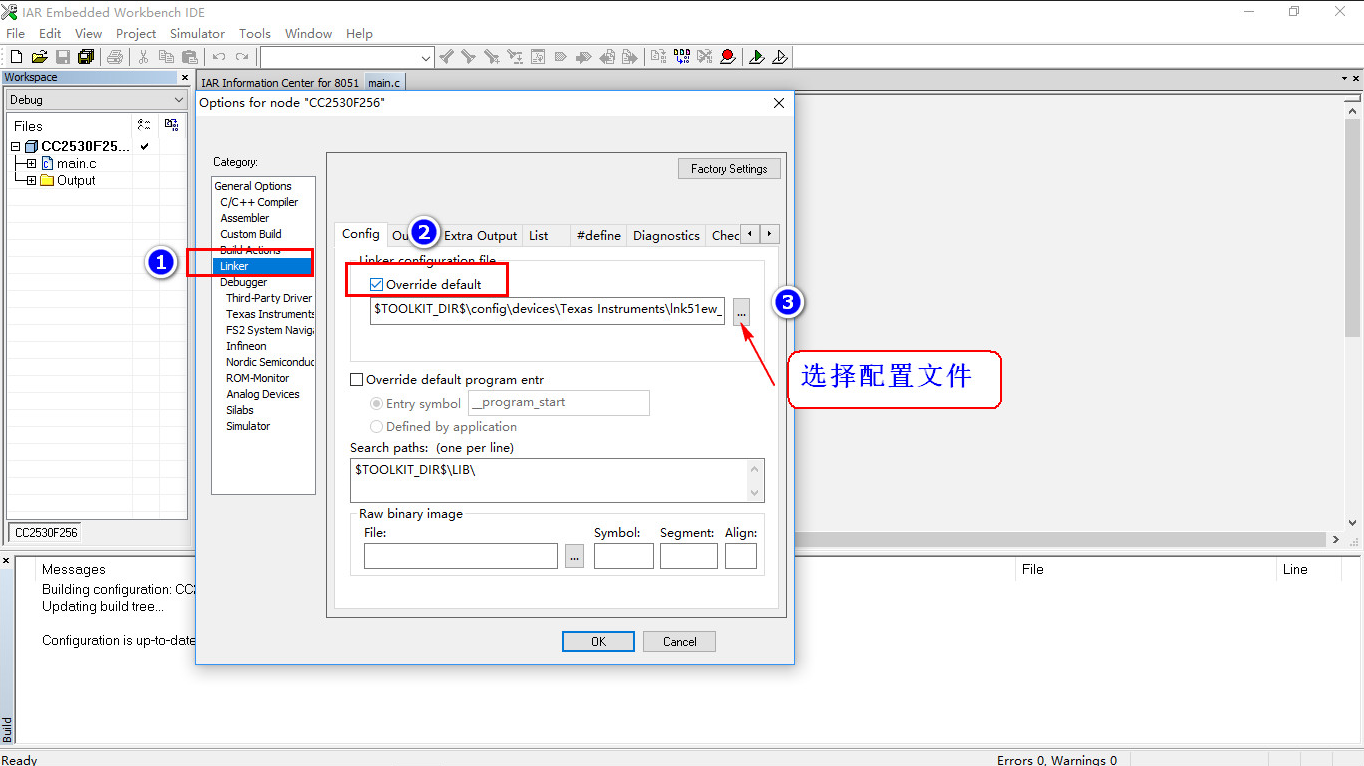

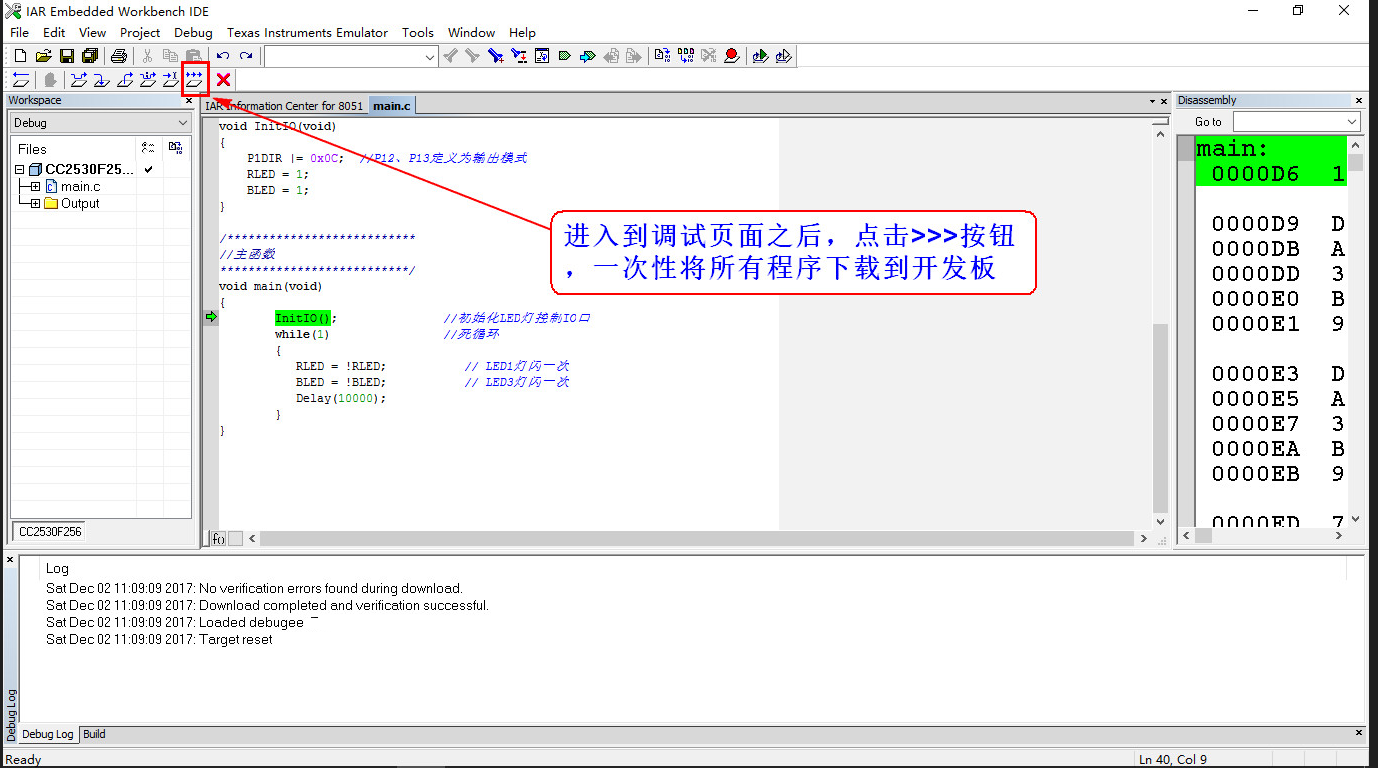

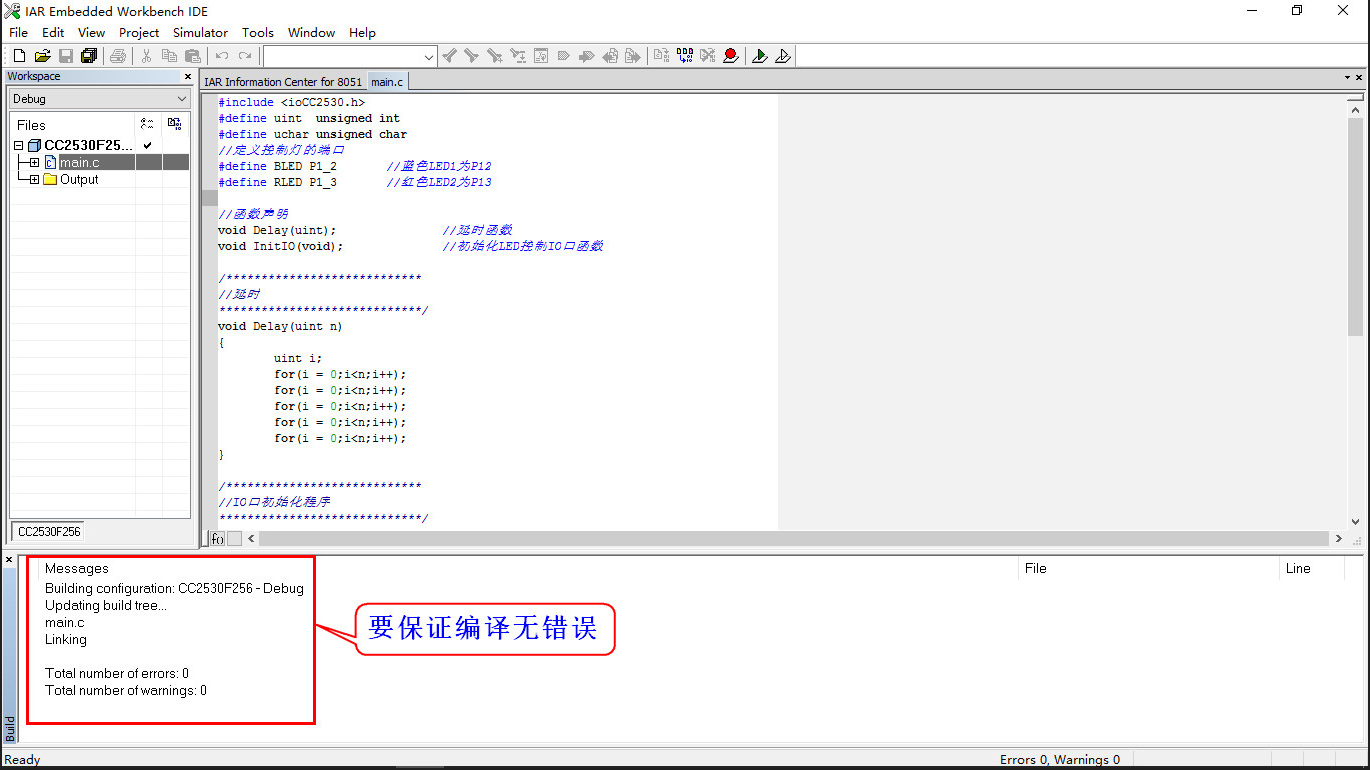

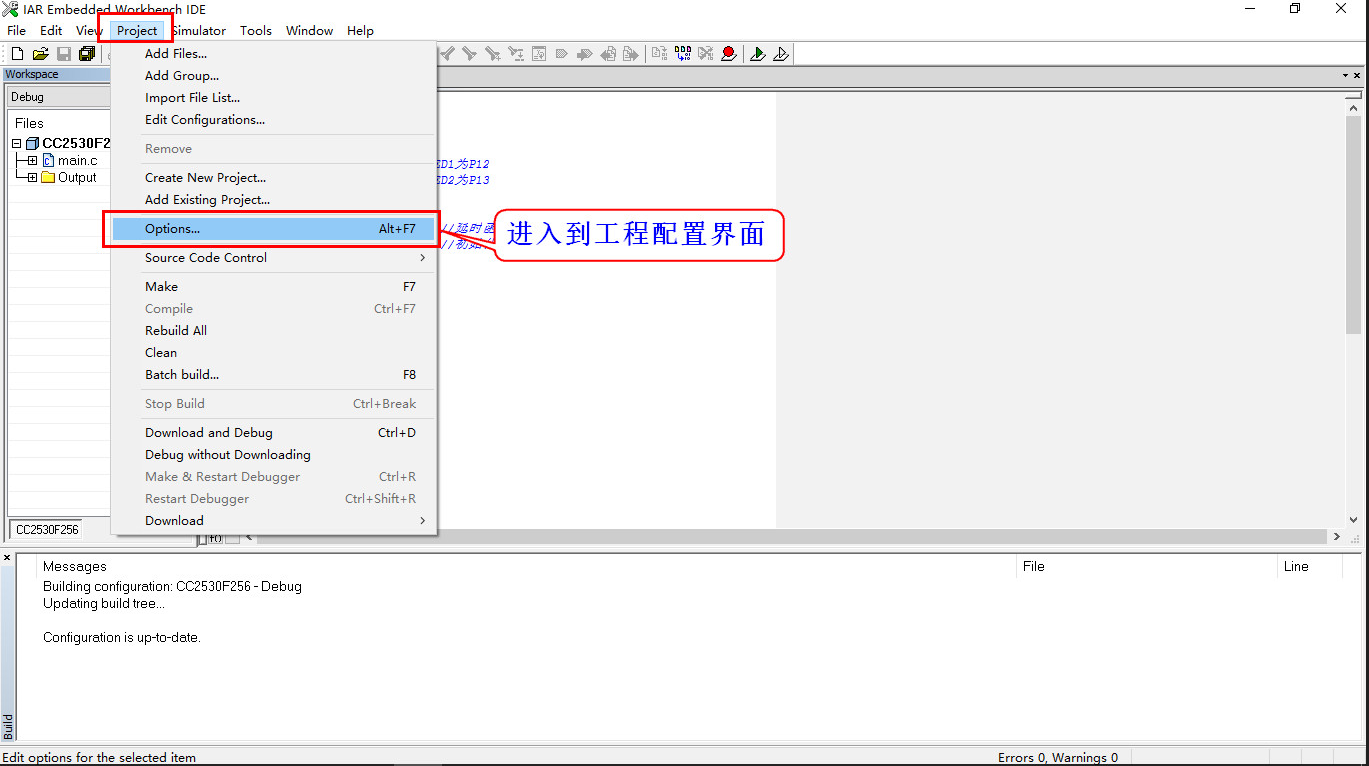

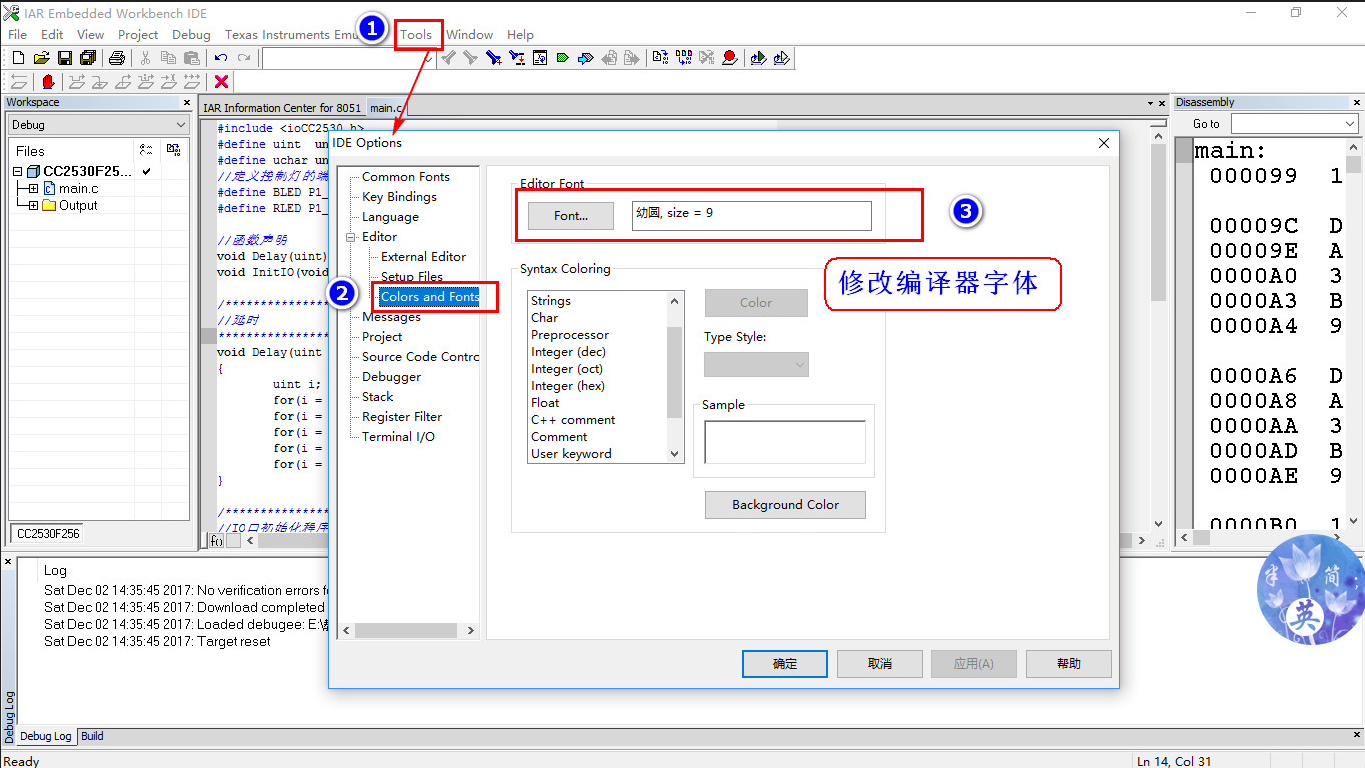

2.3 IAR新建工程的步骤

三、代码设计

代码的含义看中文注释,这里不再单独写文字介绍代码含义。

3.1 main.c

/****************************************************************************
* 文 件 名: main.c
* 描    述: MQ-2气体传感器,当测量浓度大于设定浓度时，LED1会闪烁,MQ-2上的DD-LED
*          也会长亮。如果另外一个IO接蜂鸣器就可报警了，自己DIY吧!
****************************************************************************/
#include <ioCC2530.h>

typedef unsigned char uchar;
typedef unsigned int  uint;

#define LED1     P1_0            //定义P1.0口为LED1控制端
#define DATA_PIN P0_5            //定义P0.5口为传感器的输入端

/****************************************************************************
* 名    称: DelayMS()
* 功    能: 以毫秒为单位延时 16M时约为535,系统时钟不修改默认为16M
* 入口参数: msec 延时参数，值越大，延时越久
* 出口参数: 无
****************************************************************************/
void DelayMS(uint msec)
{
    uint i,j;

    for (i=0; i<msec; i++)
        for (j=0; j<535; j++);
}

/****************************************************************************
* 名    称: InitGpio()
* 功    能: 设置LED灯和MQ2相应的IO口
* 入口参数: 无
* 出口参数: 无
****************************************************************************/
void InitGpio(void)
{
    P1DIR |= 0x01;               //P1.0定义为输出口
    P0DIR &= ~0x20;              //P0.6定义为输入口
}

void main(void)
{
    uint i=0;

    InitGpio();                    //设置LED灯和MQ2相应的IO口

    while(1)                      //无限循环
    {
        LED1 = 1;                 //熄灭P1.0口灯
        if(DATA_PIN == 0)         //当浓度高于设定值时 ，执行条件函数
        {
            DelayMS(10);          //延时抗干扰
            if(DATA_PIN == 0)     //确定 浓度高于设定值时 ，执行条件函数
            {
                for (i=0; i<10; i++)
                {
                    LED1 = ~LED1; //闪烁LED1，提示用户
                    DelayMS(100);
                }
            }
        }
    }
}

四、总结

通过将MQ2烟雾传感器与CC2530主控芯片相结合，本项目成功实现了对环境中烟雾浓度的实时检测和数据输出。MQ2传感器的数字输出模式使得烟雾检测过程更加简单可靠，CC2530通过读取传感器的高低电平信号，准确判断是否存在烟雾，并通过串口将结果实时传输到PC端进行显示和分析。

该系统的设计充分利用了CC2530的低功耗特性，使其适用于长期稳定运行的环境监测应用。通过串口调试助手，可以实时查看烟雾检测的状态，便于开发和调试。同时，MQ2传感器提供了灵敏度调节功能，使得系统可以根据具体需求进行优化，适应不同场景下的烟雾检测。

项目的硬件组成与功能实现展示了物联网设备开发的基本思路，系统结构清晰，功能明确，具有较好的可扩展性。未来，系统可以通过添加更多传感器或拓展无线通信模块，进一步提升检测范围和系统的智能化水平。这为智能家居、工业安全和环境监控等领域的应用提供了有效的技术支持。
