Global Mapper20生成可以进CAD的国家2000坐标系的DXF等高线

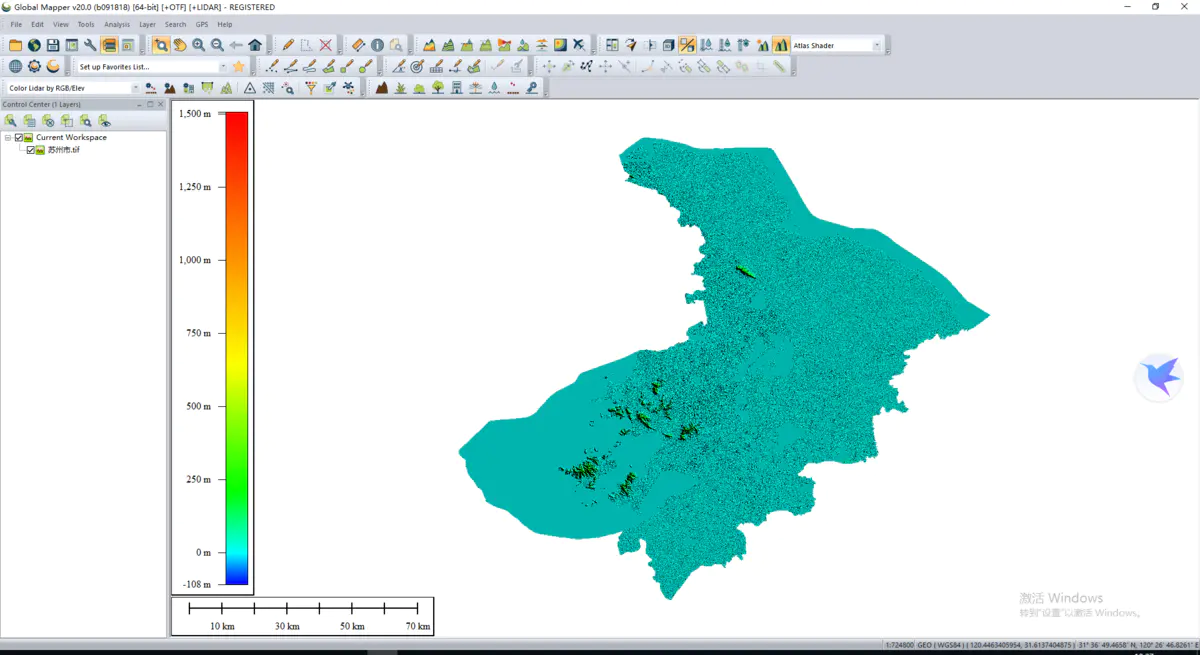

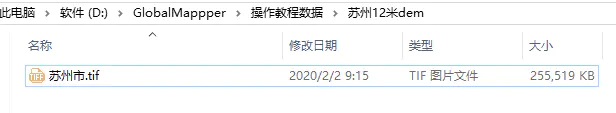

一、加载苏州市12米分辨率地形数据

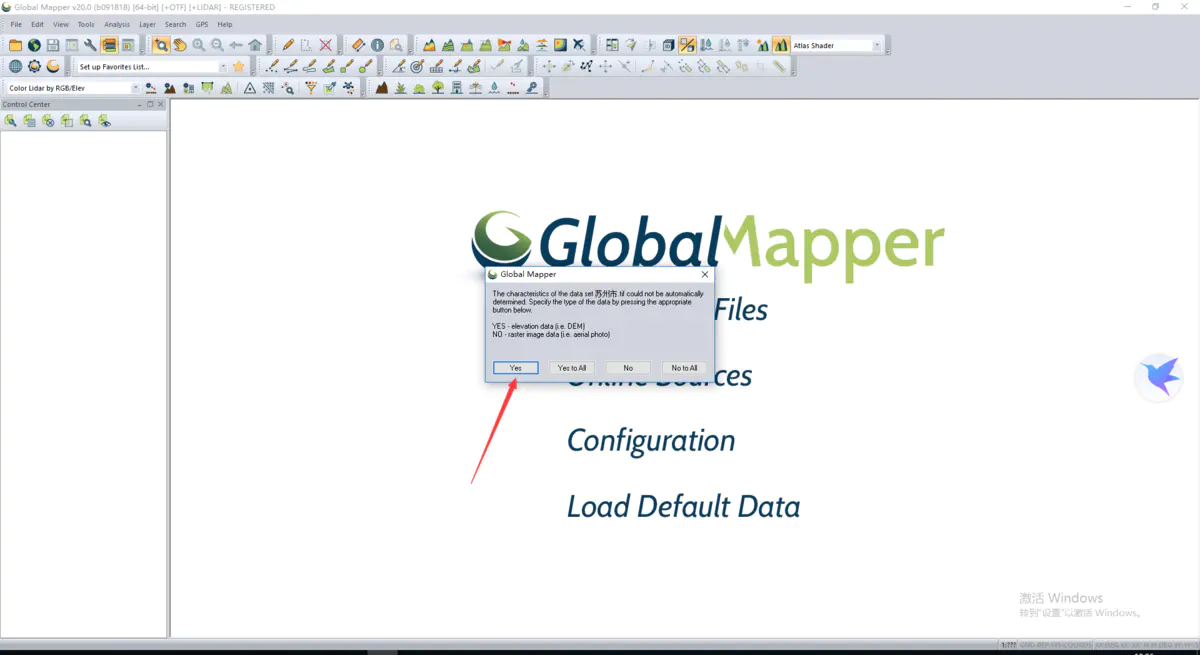

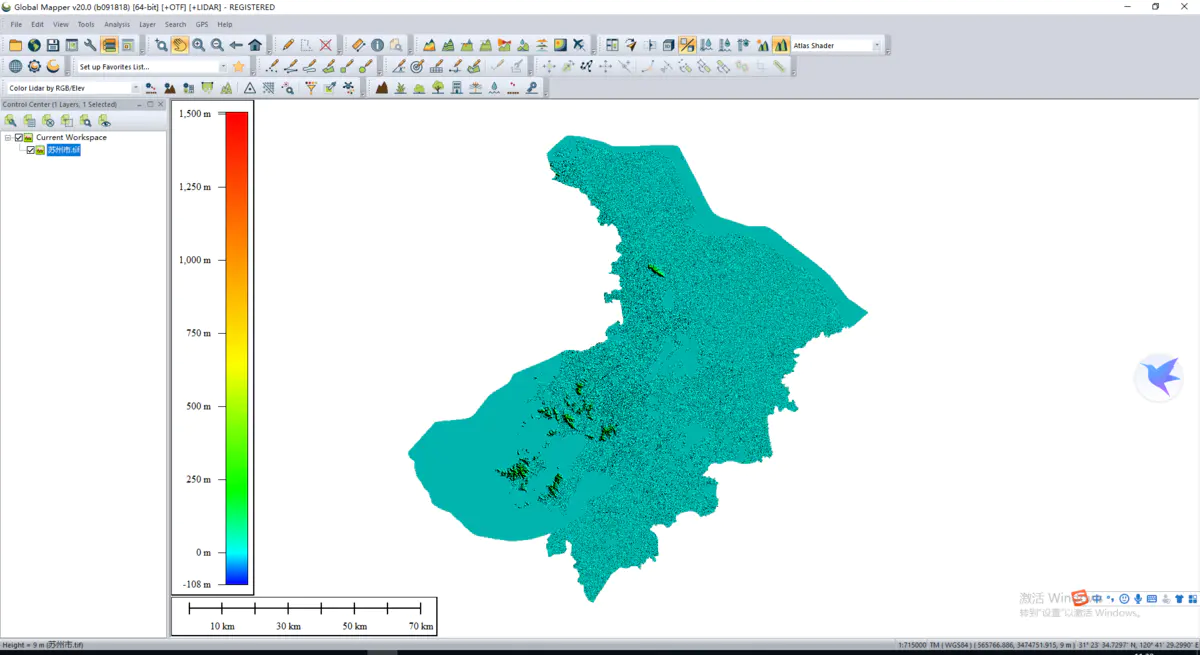

拖拽加载：

二、查看、设置投影信息

2.1查看投影信息

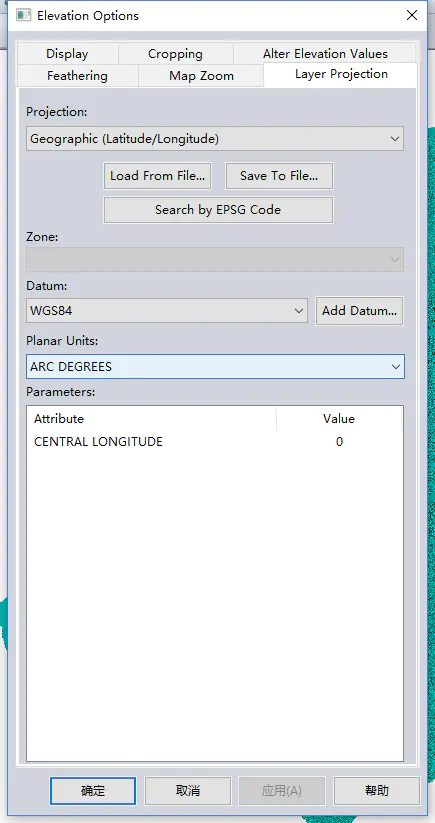

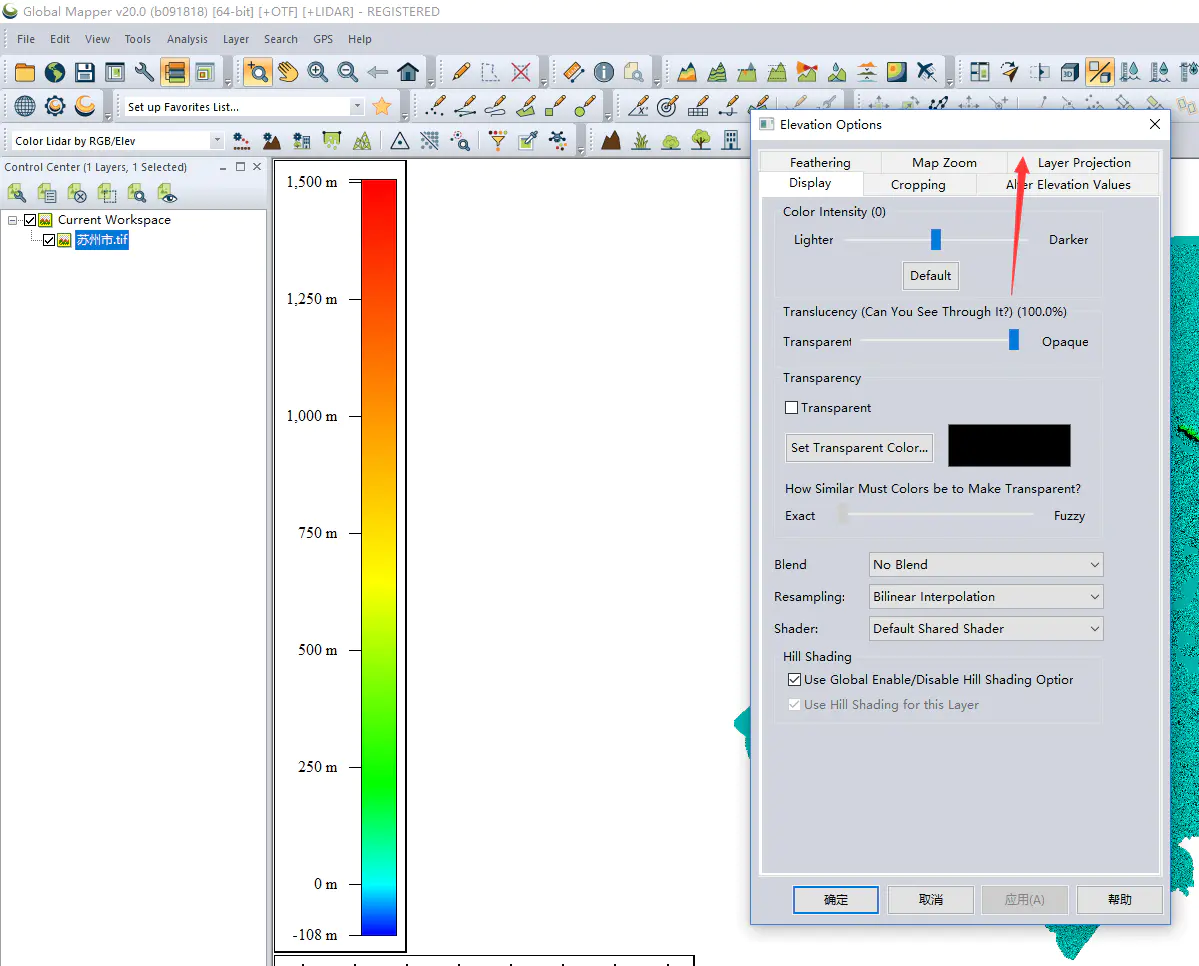

双击图层，或右键-》【options】

从图新GIS获取的12米分辨率地形数据默认是wgs84，经纬度投影，椭球高。

通过savetofile我们保存一个prj文件出来

另外如果鼠标在地图上悬浮，我们可以看到软件右下角显示的是经度、维度、高度信息

2.2修改投影信息

千万不能直接在图层的options里面去修改投影信息，那会把正确的投影改为错误的。options选项代表的是这个数据对应的投影信息。

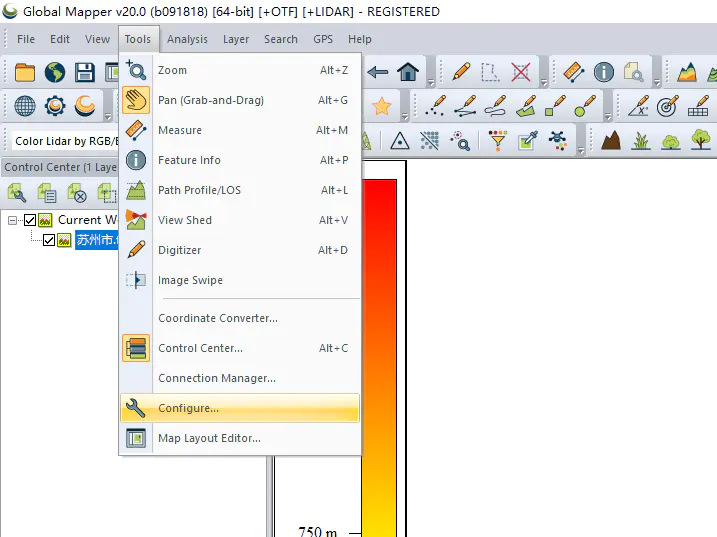

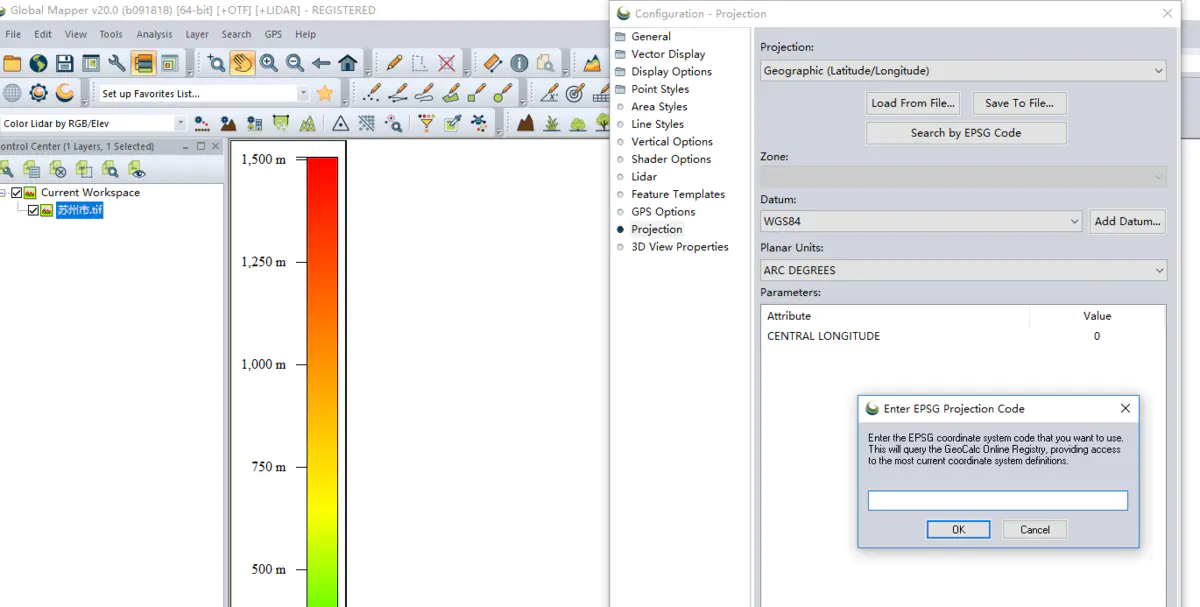

tools下面的代表的是对当前数据展示出来的投影信息进行转换。

常见2000坐标系对应的EPSG代号：

EPSG 坐标系 投影分带

4490 国家2000 经纬度

4491 国家2000 六度分带 13带 坐标含分带

4492 国家2000 六度分带 14带 坐标含分带

4493 国家2000 六度分带 15带 坐标含分带

4494 国家2000 六度分带 16带 坐标含分带

4495 国家2000 六度分带 17带 坐标含分带

4496 国家2000 六度分带 18带 坐标含分带

4497 国家2000 六度分带 19带 坐标含分带

4498 国家2000 六度分带 20带 坐标含分带

4499 国家2000 六度分带 21带 坐标含分带

4500 国家2000 六度分带 22带 坐标含分带

4501 国家2000 六度分带 23带 坐标含分带

4502 国家2000 六度分带 中央经线75 坐标不含分带

4503 国家2000 六度分带 中央经线81 坐标不含分带

4504 国家2000 六度分带 中央经线87 坐标不含分带

4505 国家2000 六度分带 中央经线93 坐标不含分带

4506 国家2000 六度分带 中央经线99 坐标不含分带

4507 国家2000 六度分带 中央经线105 坐标不含分带

4508 国家2000 六度分带 中央经线111 坐标不含分带

4509 国家2000 六度分带 中央经线117 坐标不含分带

4510 国家2000 六度分带 中央经线123 坐标不含分带

4511 国家2000 六度分带 中央经线129 坐标不含分带

4512 国家2000 六度分带 中央经线135 坐标不含分带

4513 国家2000 三度分带 25带 坐标含分带

4514 国家2000 三度分带 26带 坐标含分带

4515 国家2000 三度分带 27带 坐标含分带

4516 国家2000 三度分带 28带 坐标含分带

4517 国家2000 三度分带 29带 坐标含分带

4518 国家2000 三度分带 30带 坐标含分带

4519 国家2000 三度分带 31带 坐标含分带

4520 国家2000 三度分带 32带 坐标含分带

4521 国家2000 三度分带 33带 坐标含分带

4522 国家2000 三度分带 34带 坐标含分带

4523 国家2000 三度分带 35带 坐标含分带

4524 国家2000 三度分带 36带 坐标含分带

4525 国家2000 三度分带 37带 坐标含分带

4526 国家2000 三度分带 38带 坐标含分带

4527 国家2000 三度分带 39带 坐标含分带

4528 国家2000 三度分带 40带 坐标含分带

4529 国家2000 三度分带 41带 坐标含分带

4530 国家2000 三度分带 42带 坐标含分带

4531 国家2000 三度分带 43带 坐标含分带

4532 国家2000 三度分带 44带 坐标含分带

4533 国家2000 三度分带 45带 坐标含分带

4534 国家2000 三度分带 中央经线75 坐标不含分带

4535 国家2000 三度分带 中央经线78 坐标不含分带

4536 国家2000 三度分带 中央经线81 坐标不含分带

4537 国家2000 三度分带 中央经线84 坐标不含分带

4538 国家2000 三度分带 中央经线87 坐标不含分带

4539 国家2000 三度分带 中央经线90 坐标不含分带

4540 国家2000 三度分带 中央经线93 坐标不含分带

4541 国家2000 三度分带 中央经线96 坐标不含分带

4542 国家2000 三度分带 中央经线99 坐标不含分带

4543 国家2000 三度分带 中央经线102 坐标不含分带

4544 国家2000 三度分带 中央经线105 坐标不含分带

4545 国家2000 三度分带 中央经线108 坐标不含分带

4546 国家2000 三度分带 中央经线111 坐标不含分带

4547 国家2000 三度分带 中央经线114 坐标不含分带

4548 国家2000 三度分带 中央经线117 坐标不含分带

4549 国家2000 三度分带 中央经线120 坐标不含分带

4550 国家2000 三度分带 中央经线123 坐标不含分带

4551 国家2000 三度分带 中央经线126 坐标不含分带

4552 国家2000 三度分带 中央经线129 坐标不含分带

4553 国家2000 三度分带 中央经线132 坐标不含分带

4554 国家2000 三度分带 中央经线135 坐标不含分带

要进入CAD，基本都要求是平面坐标投影的。

这里不讨论跨带问题

对于苏州我们直接选择三度分带，中央经线120即可。

坐标是否含分带，只是体现在对应的平面坐标值是否有分带的前缀而已。

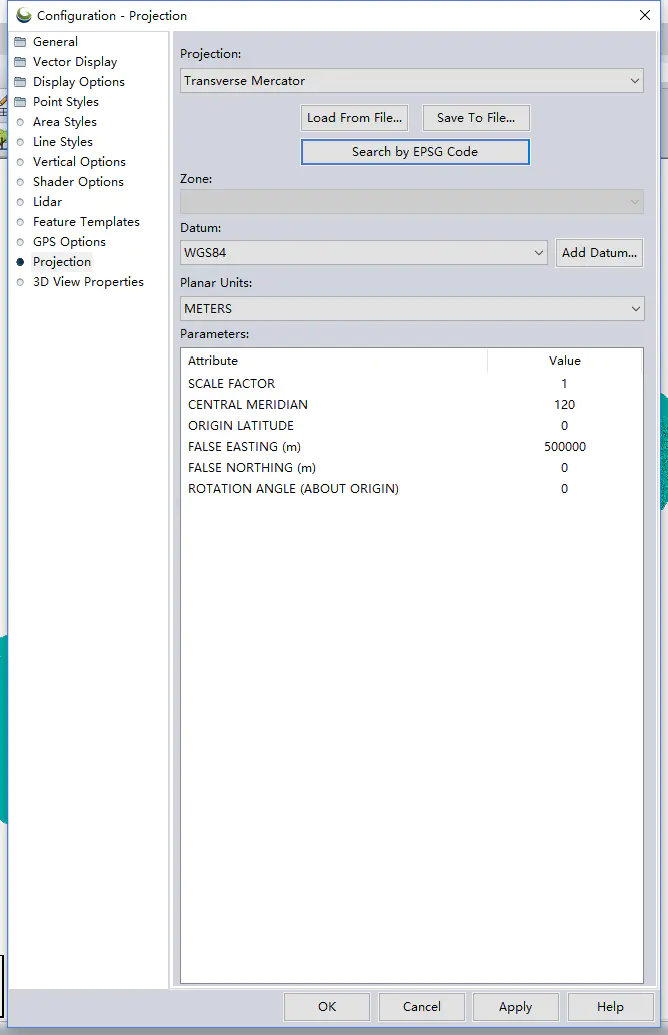

这里直接选择EPSG：4549

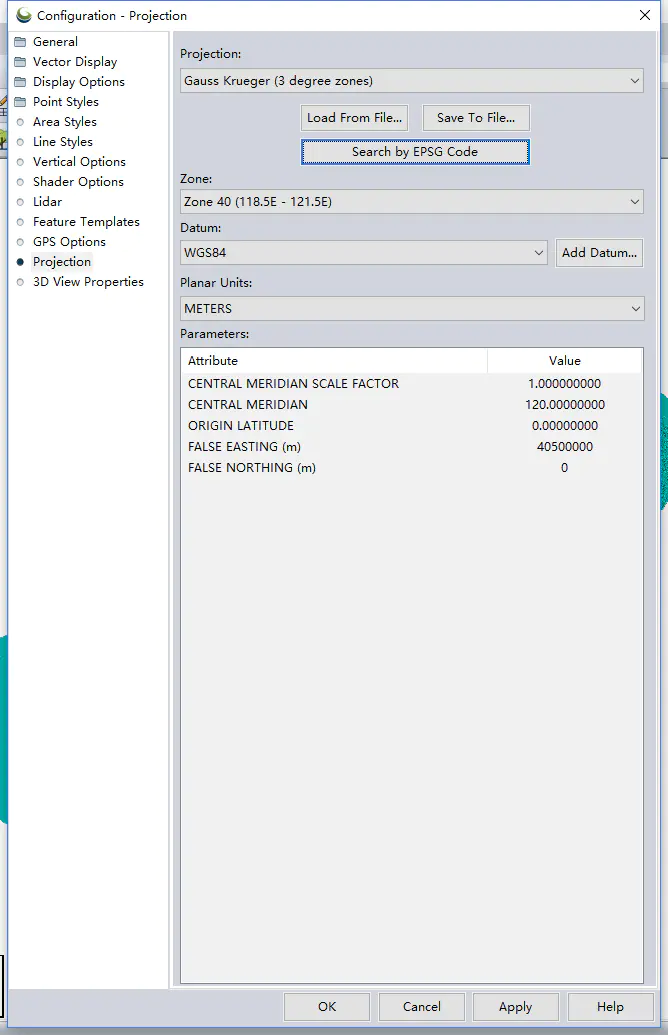

选择：4528对比，发现知识false easting有差异，其他都一致。

这里我们直接选择4528，并应用，可以发现右下角的坐标已经变为平面坐标了。

三、生成等高线

3.1生成等高线

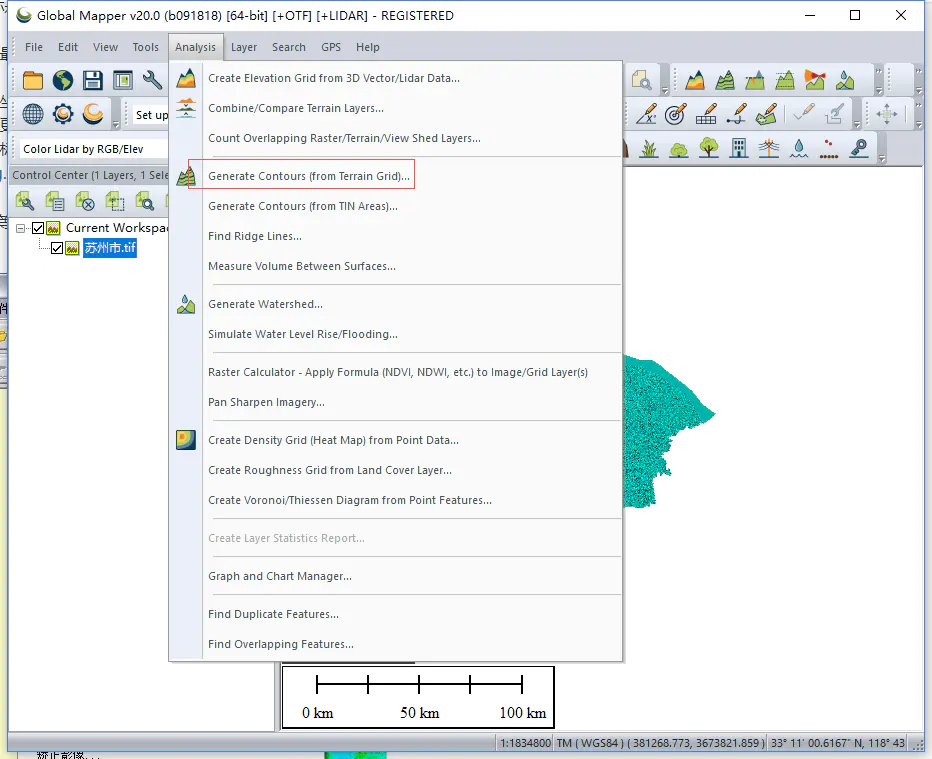

点击【Analysis】-》【Generate Contours（from Terrain Grid）】

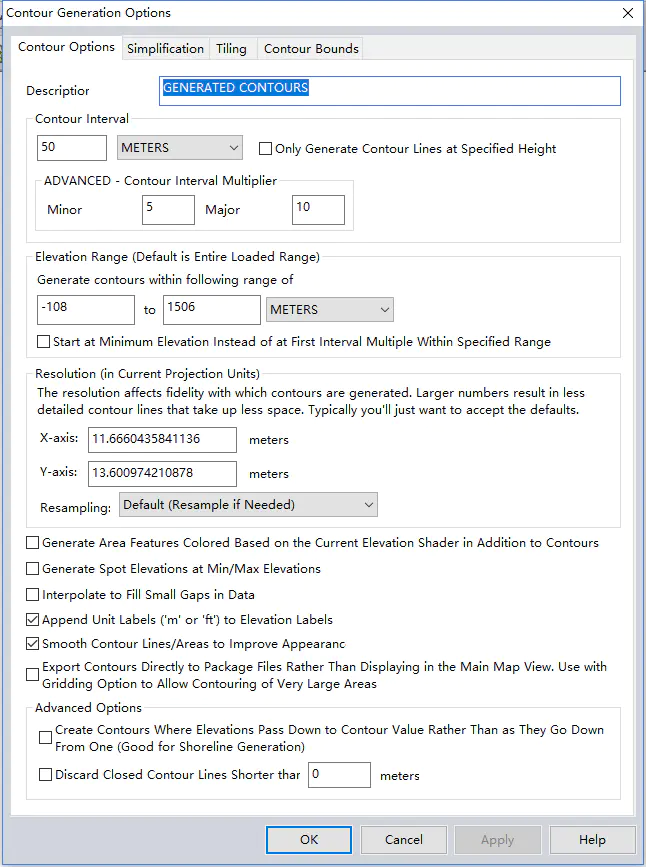

设置对话框如下，我们调整Contour interval（等高线间距）为5米，开始生成。

其他设置保持默认，可以根据需要进行调整，包括是否分块，需要生产等高线区域的范围，是否简化等。

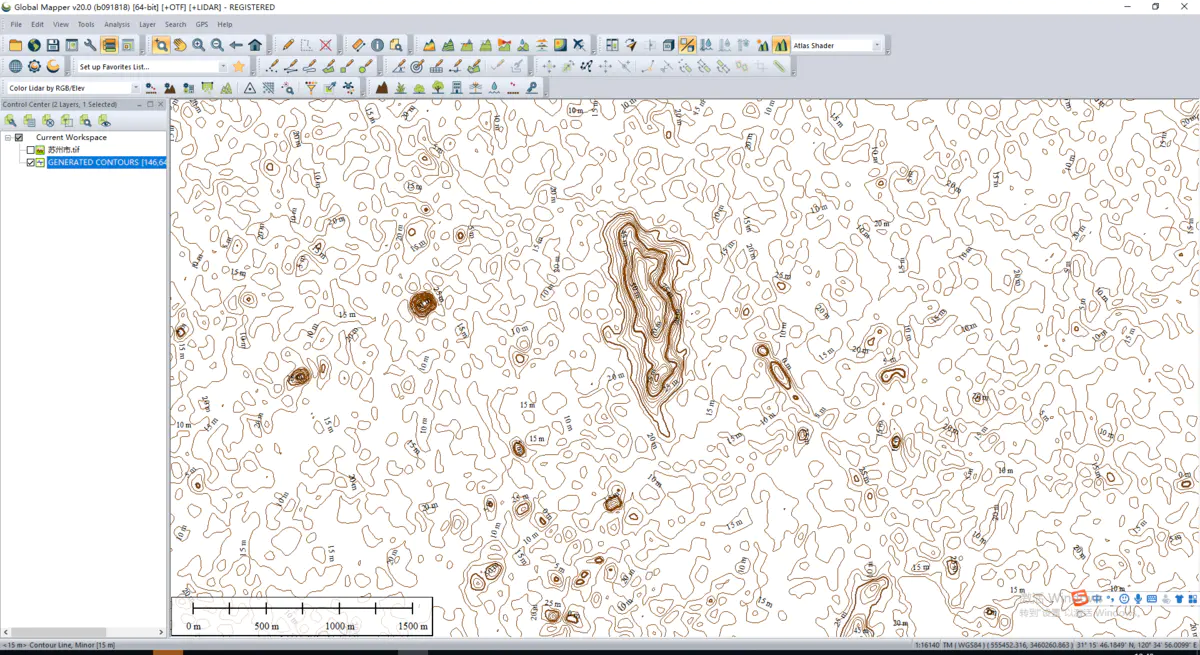

放大

3.2等高线科普：

来自百度百科：https://baike.baidu.com/item/%E7%AD%89%E9%AB%98%E7%BA%BF/1697067?fr=aladdin

3.2.1概念：

等高线指的是地形图上高程相等的相邻各点所连成的闭合曲线。把地面上海拔高度相同的点连成的闭合曲线，并垂直投影到一个水平面上，并按比例缩绘在图纸上，就得到等高线。等高线也可以看作是不同海拔高度的水平面与实际地面的交线，所以等高线是闭合曲线。在等高线上标注的数字为该等高线的海拔。

3.2.2特征：

1、位于同一等高线上的地面点，海拔高度相同。但海拔高度相同的点不一定位于同一条等高线上。（如右图40m的等高线）

2、在同一幅图内，除了陡崖以外，不同高程的等高线不能相交。

3、在图廓内相邻等高线的高差一般是相同的，因此地面坡度与等高线之间的等高线平距成反比，等高线平距愈小，等高线排列越密，说明地面坡度越大；等高线平距愈大，等高线排列越稀，则说明地面坡度愈小。

闭合等高线的判读

4、等高线是一条闭合的曲线，如果不能在同一幅内闭合，则必在相邻或者其他图幅内闭合。

5、等高线经过山脊或山谷时改变方向，因此，山脊线或者山谷线应垂直于等高线转折点处的切线，即等高线与山脊线或者山谷线正交。

3.2.3分类

首曲线

首曲线，又叫基本等高线。是按基本等高距测绘的等高线，一般用细实线（0.15mm）描绘，是表示地貌状态的主要等高线。

计曲线

计曲线，又叫加粗等高线。为了便于判读等高线的高程，自高程起算面开始，每隔4条首曲线加粗描绘的等高线。一般用粗实线（0.3mm）并在适当位置断开注记高程。字头朝向上坡方向，计曲线是辨认等高线高程的依据。

间曲线

间曲线，又叫半距等高线。当首曲线不能显示某些局部地貌时，按二分之一等高距描绘的等高线。一般用细长虚线，尽在局部地区使用，可不闭合，但应对称。

助曲线

助曲线，又叫辅助等高线，是按四分之一等高距描绘的细短虚线，用以显示间曲线仍不能显示的某段微型地貌。

3.2.4坡形判断

1 ） 同一条等高线上的点高程相等；

2 ） 等高线为闭合曲线，不在图内闭合就在图外闭合，因此在图内，除遇房屋、道路、河流等地物符号而外，不能中断；

3 ） 除遇悬崖等特殊地貌，等高线不能相交；

4 ） 等高距相同的情况下，等高线越密，即等高线平距越小，地面坡度越陡，反之，等高线越稀，即等高线平距越大，地面坡度越缓；

5 ） 等高线遇山脊线或山谷线应垂直相交，并改变方向。

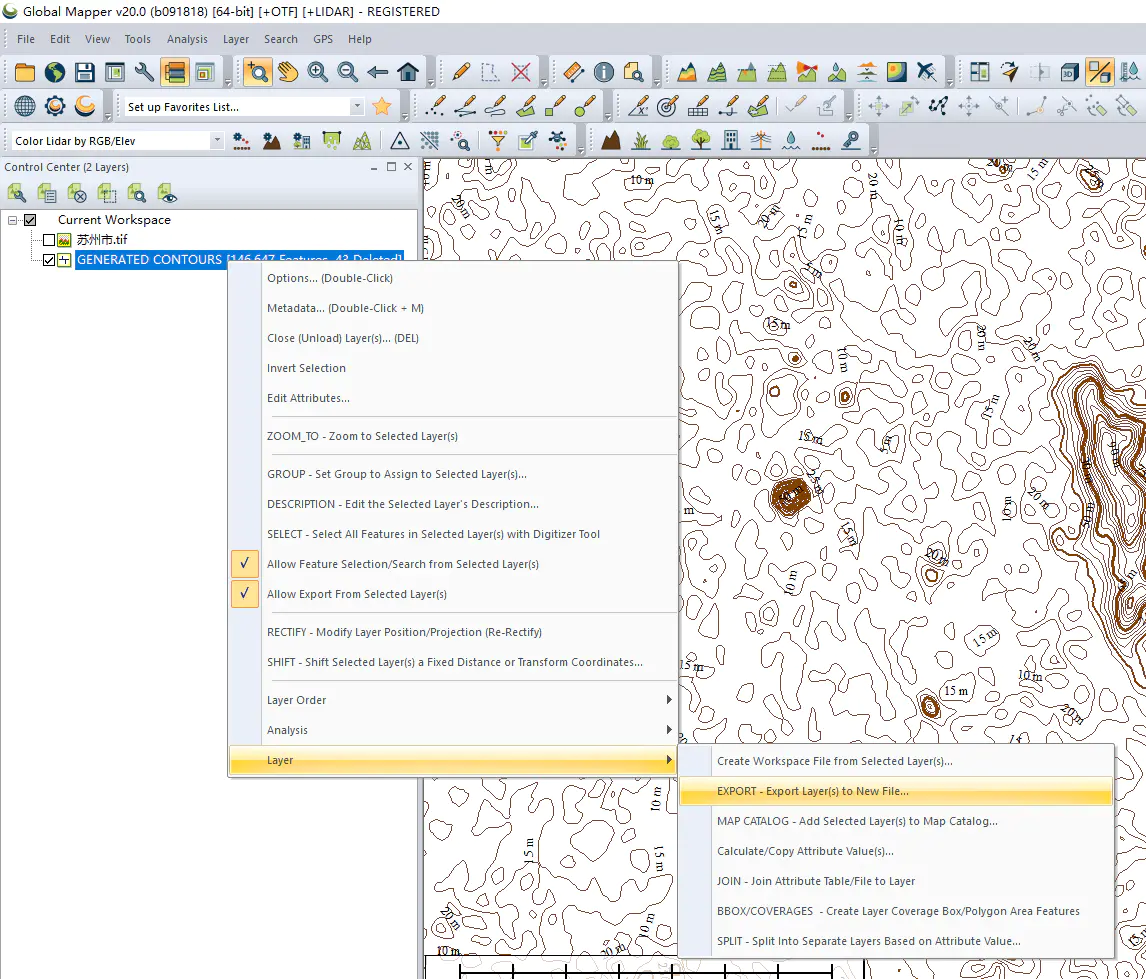

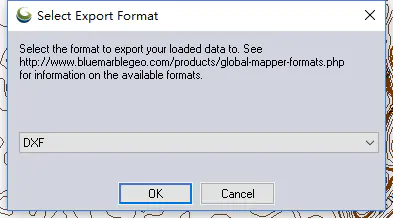

四、导出dxf格式的等高线

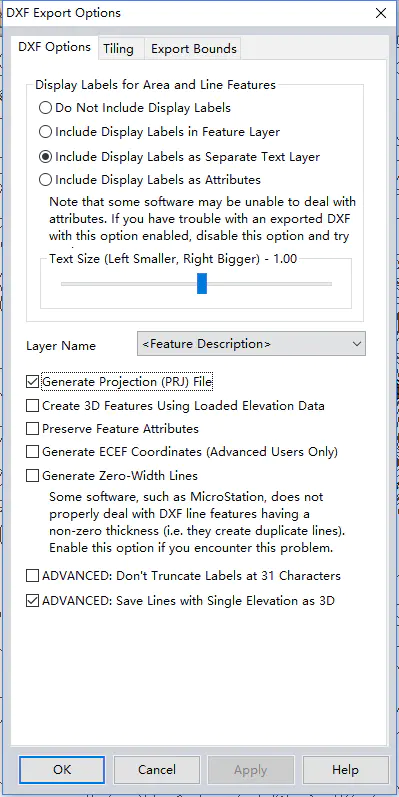

这里设置标注为独立图层，并生成prj文件

导出成果如下：

注：虽然坐标系转为了2000，单高度依旧只能保证是相对高度没什么问题，国家2000采用的是85高，和椭球高差异很大，无法直接转换。
