GlobalMapper20 坡度坡向分析及信息提取

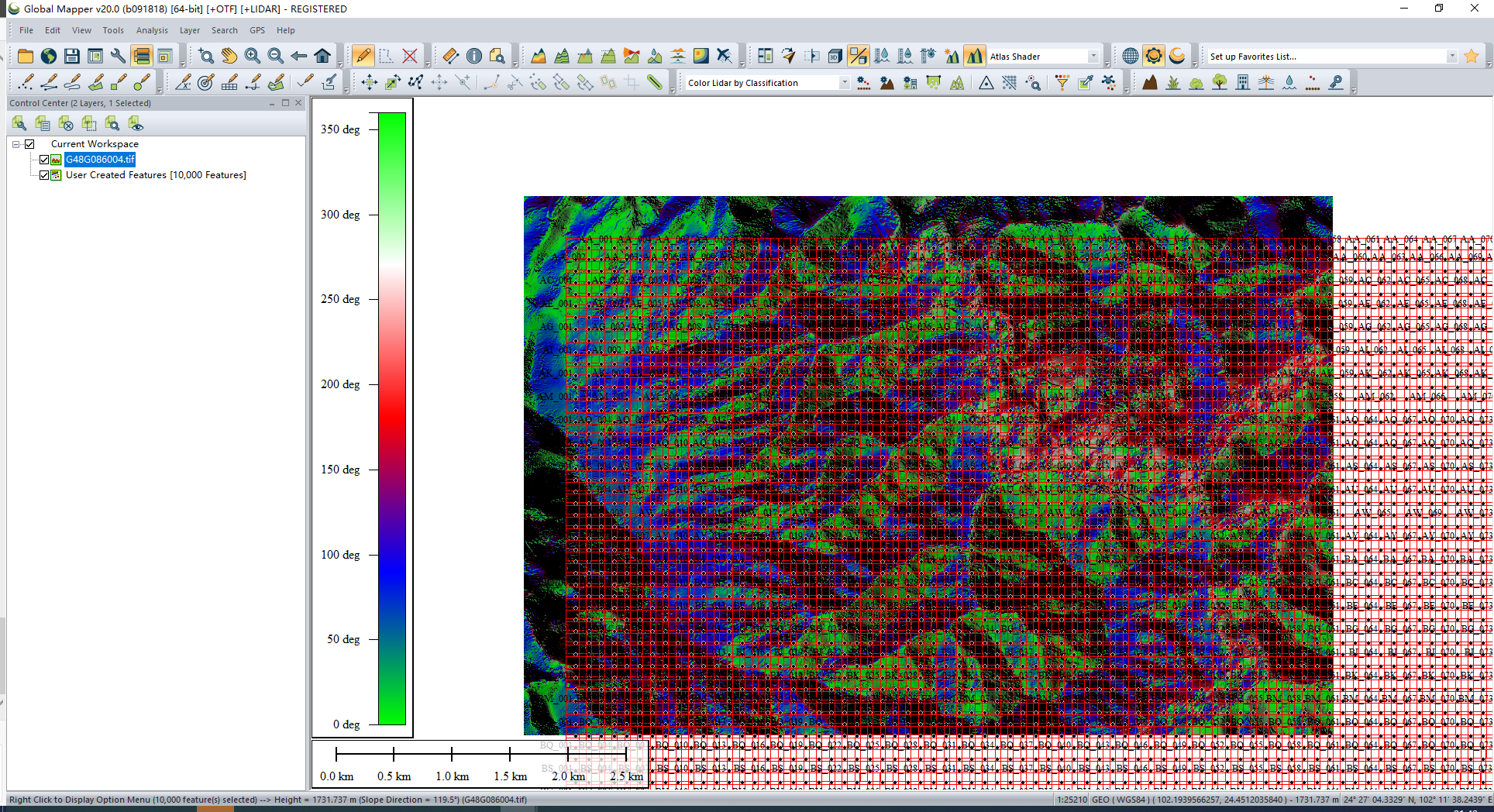

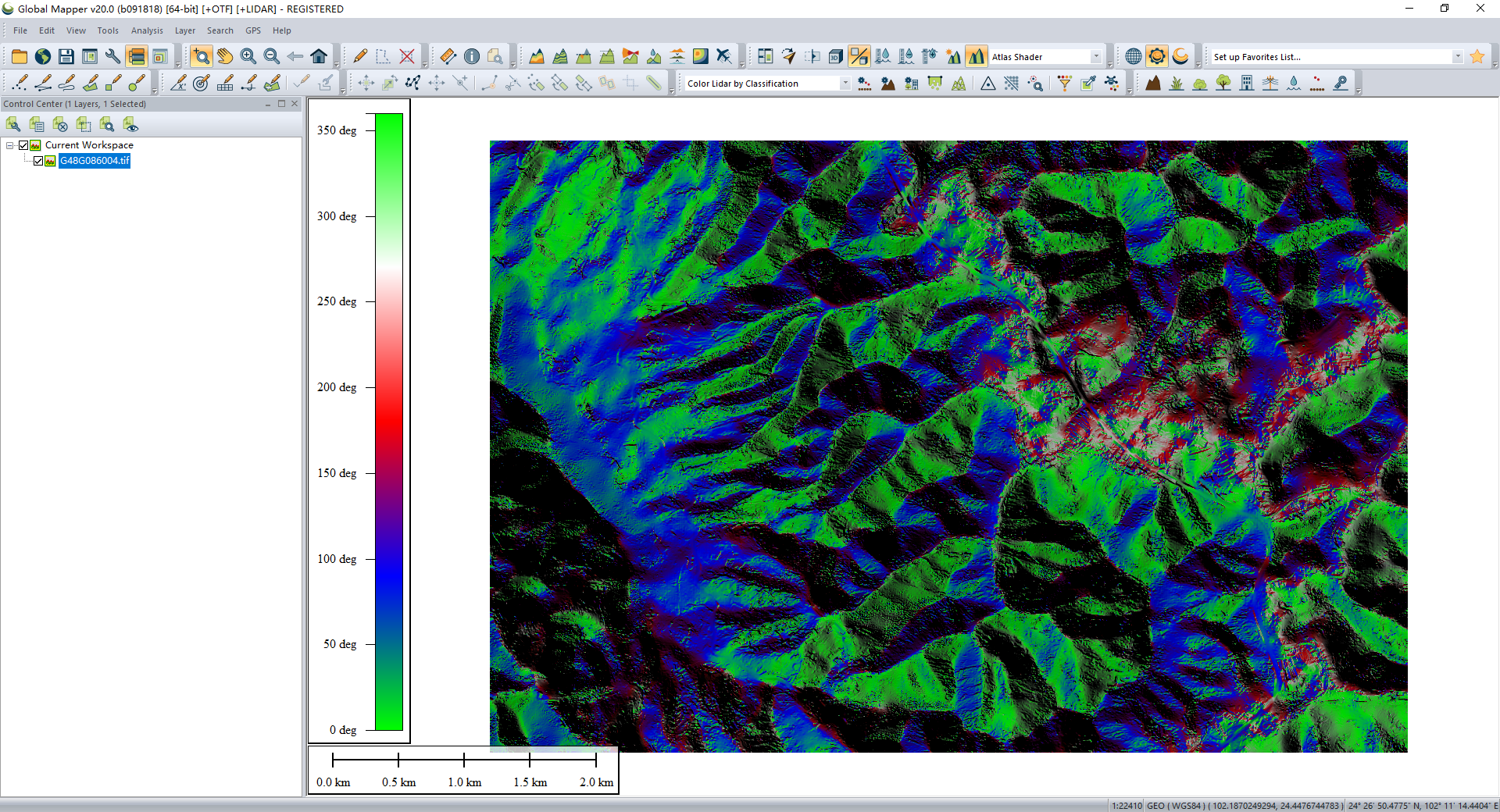

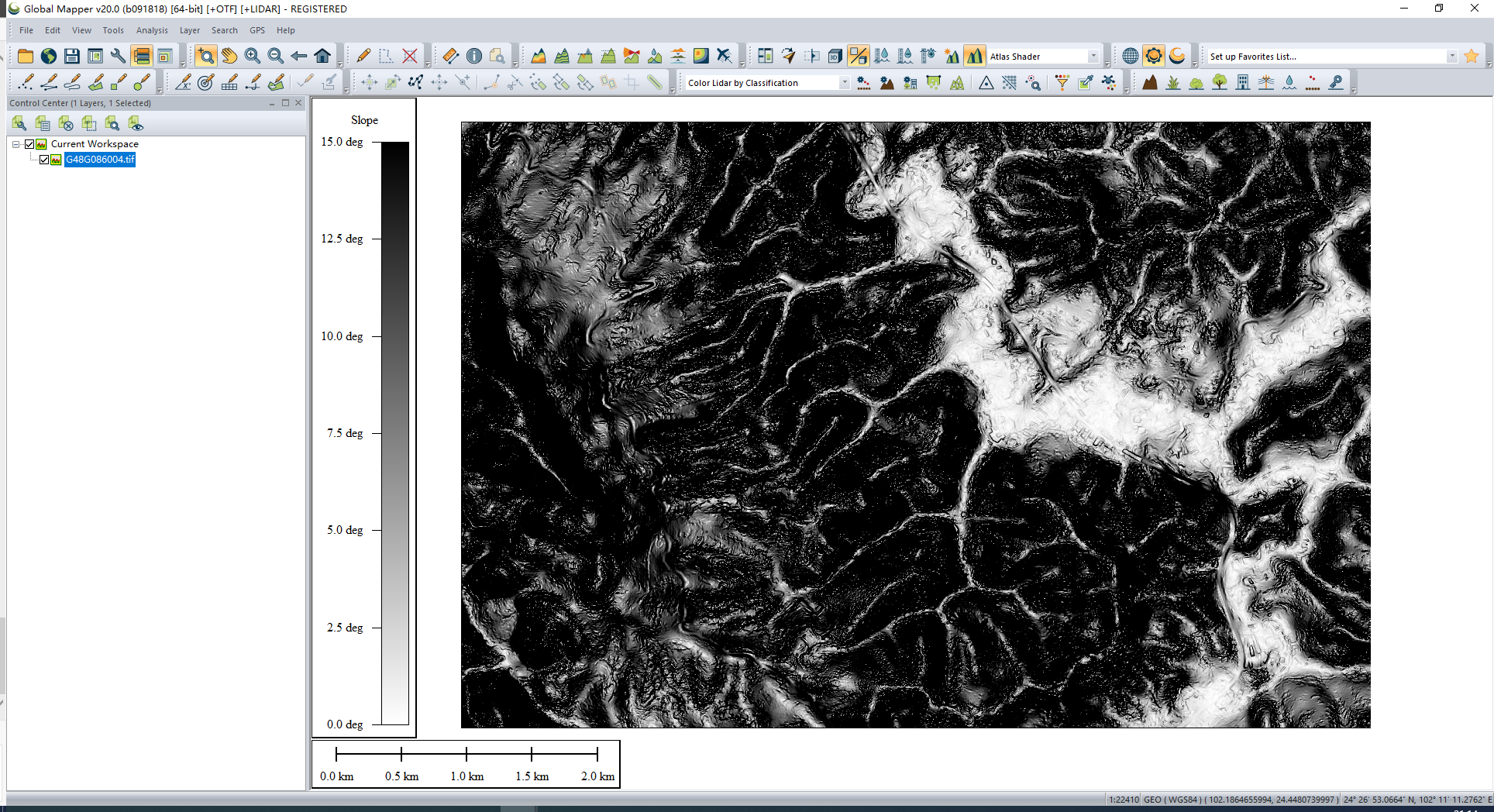

0、先看图

一、几个概念：

坡度和坡向是两个重要的地形特征因子，在地形表面分析中起到重要作用。其中，坡度是地表面上某一点的切面和水平面所成的夹角，坡度值越大，地势越陡峭；坡度值越小，地势越平坦。而坡度变化的方向称为坡向，指每个像元到其相邻像元方向上值的变化率最大的下坡方向，表示地表面某一位置斜坡方向变化的量度。



坡度的百分数是指坡度的百分比法。

度bai百分比法是表示坡度最为常用的方法，即du两点的zhi高程差与其路程的百分比，其计算公式如下：坡度 = (高程差/路程)x100%



使用百分比表示时，即：i=h/l×100%



例如：坡度3% 是指路程每100米,垂直方向上升(下降)3米 ；1%是指路程每100米,垂直方向上升(下降)1米 。



二、操作流程

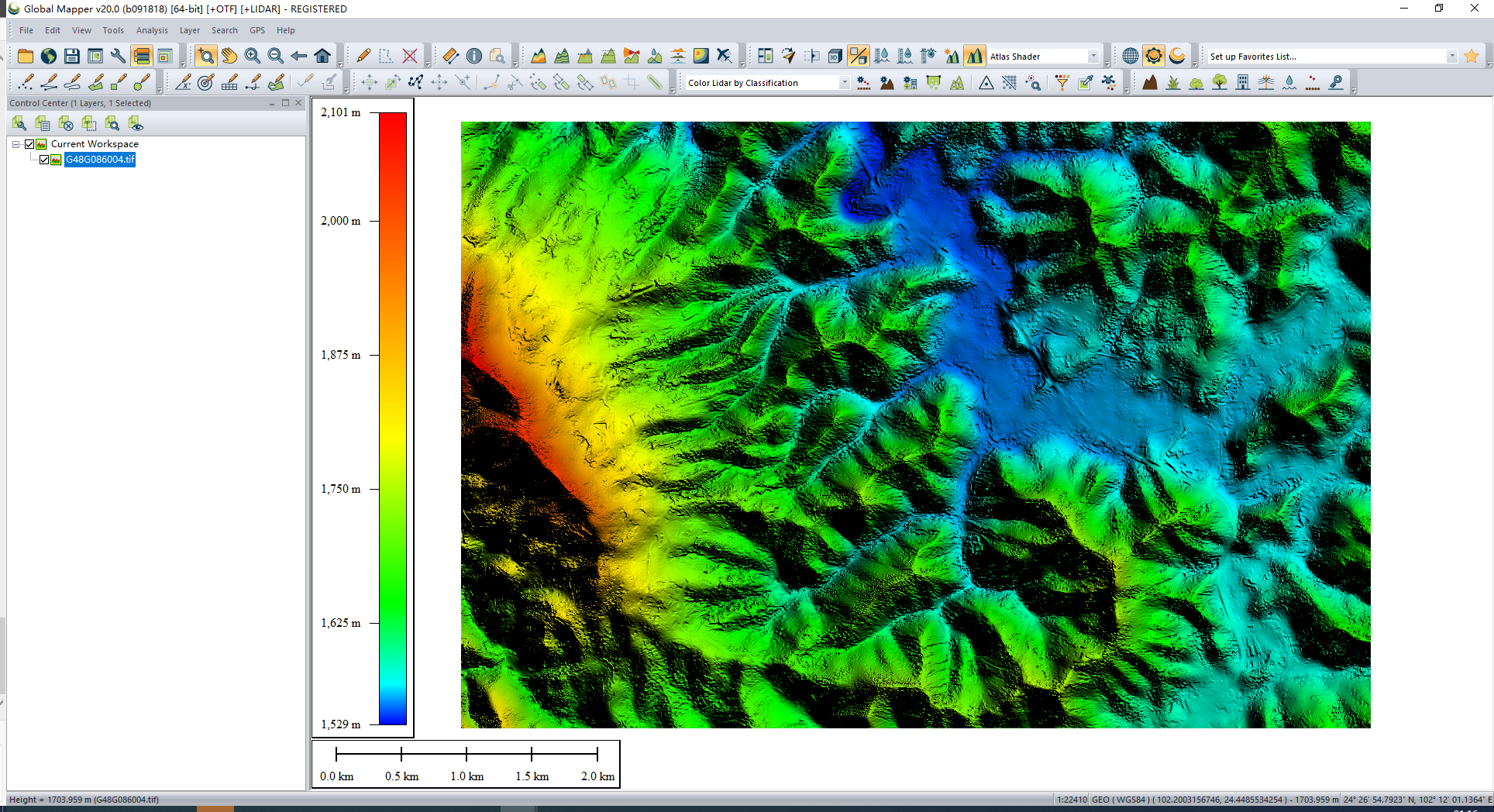

2.1 打开DEM

老生常谈：拖拽打开地形即可

2.2 坡度、坡向分析

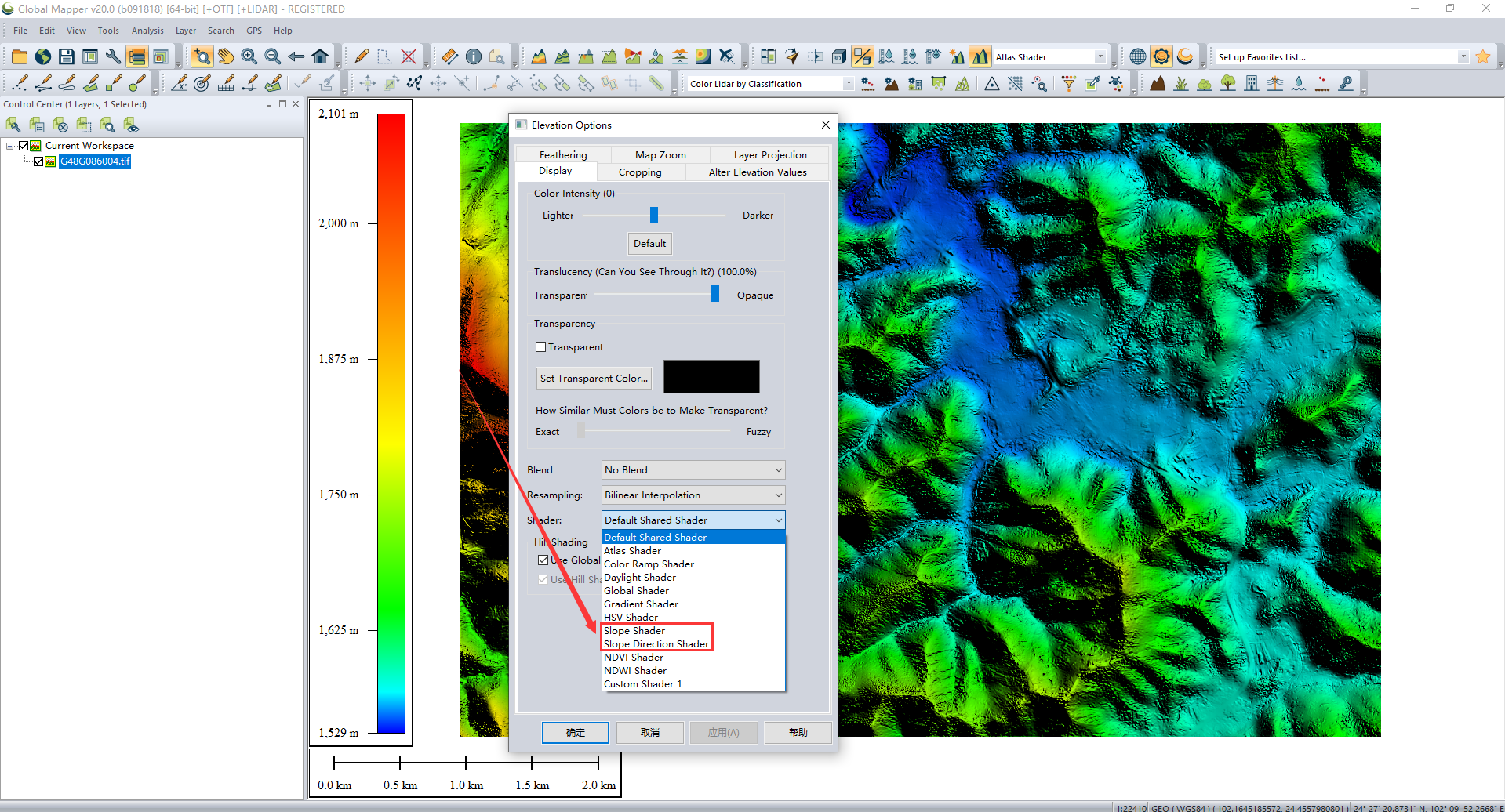

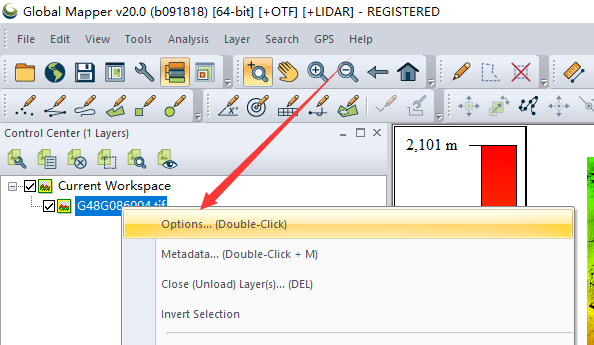

双击地形图层，或者右键Options

设置：

注：随时可调整，调整后的图参考文章最开始放的两张图

2.3 查看结果

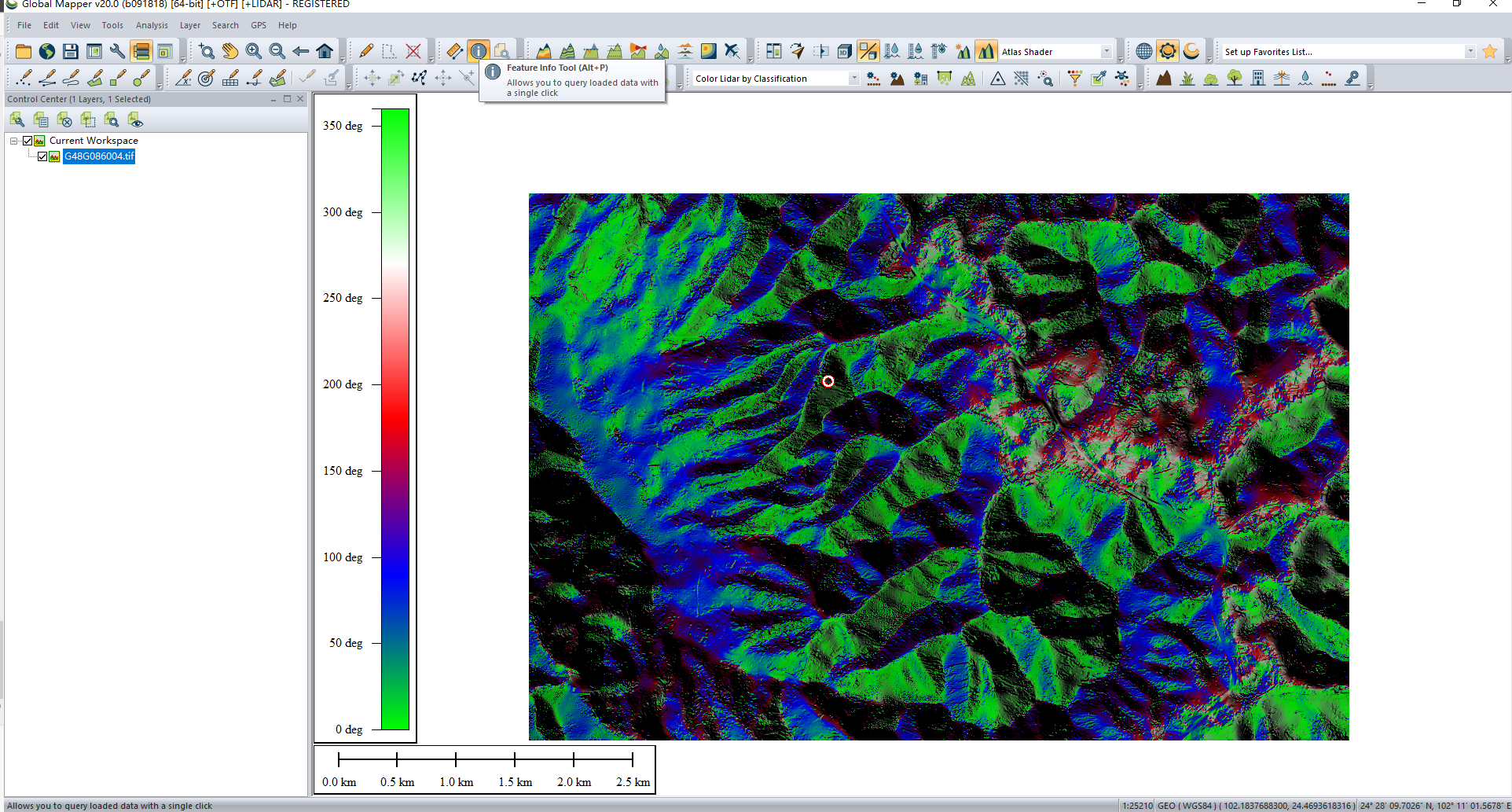

点击feature info按钮或者alt+p

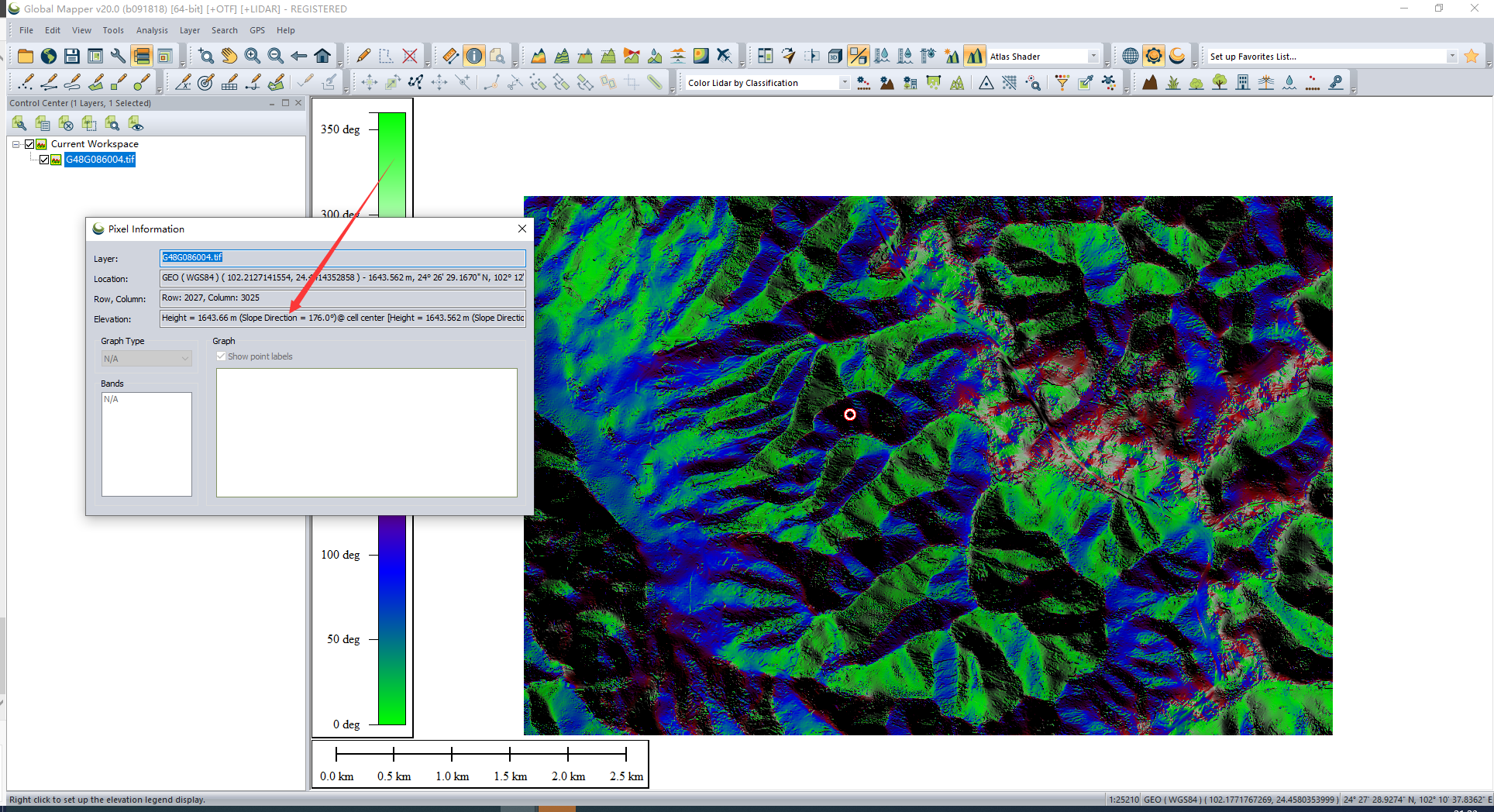

和分析之前的像素信息对比，可以相互对比下

2.4 导出结果

坡度坡向分析结果的导出一般是用于可视化效果的图片（Tif图），当然记得图例

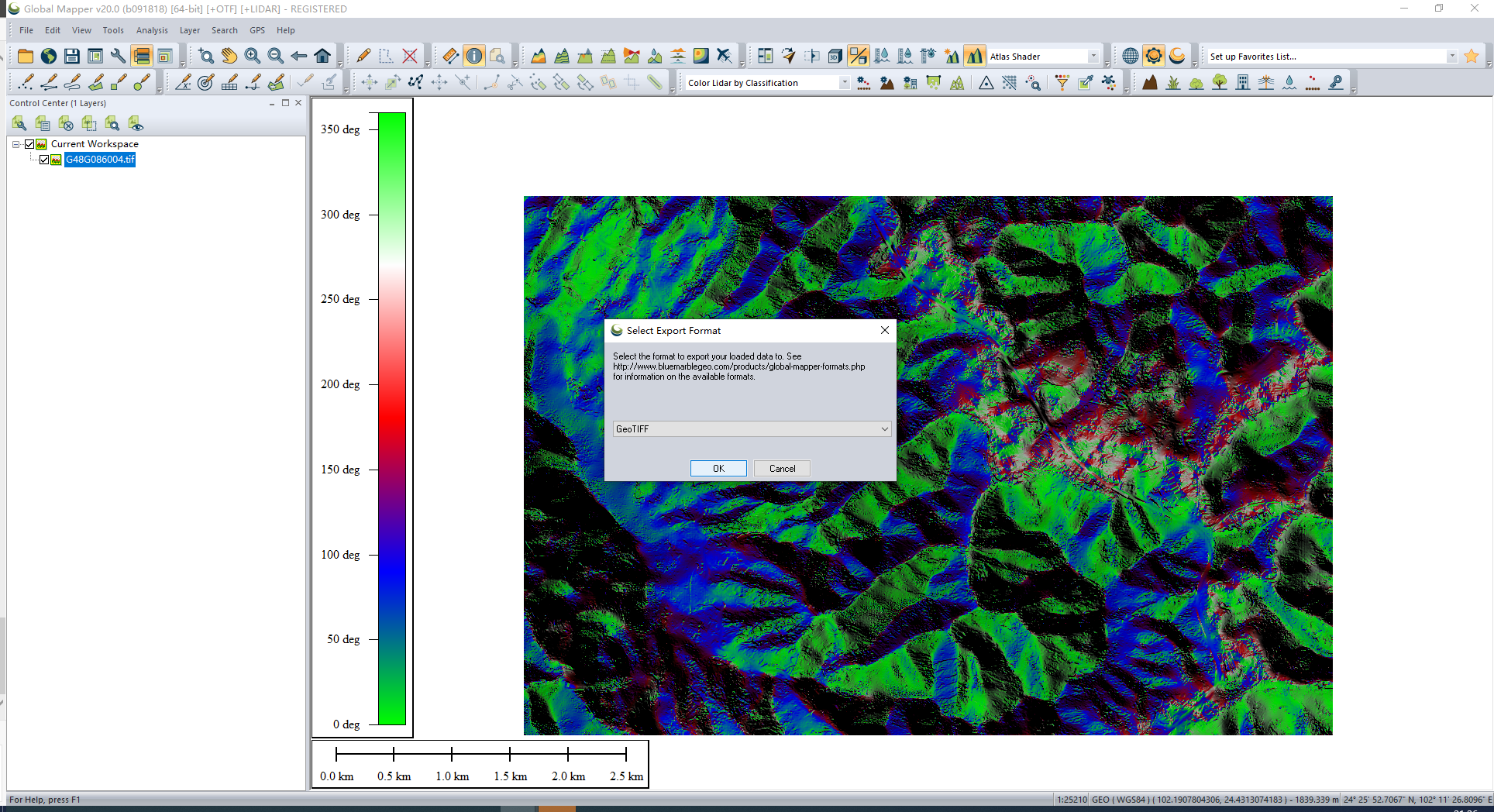

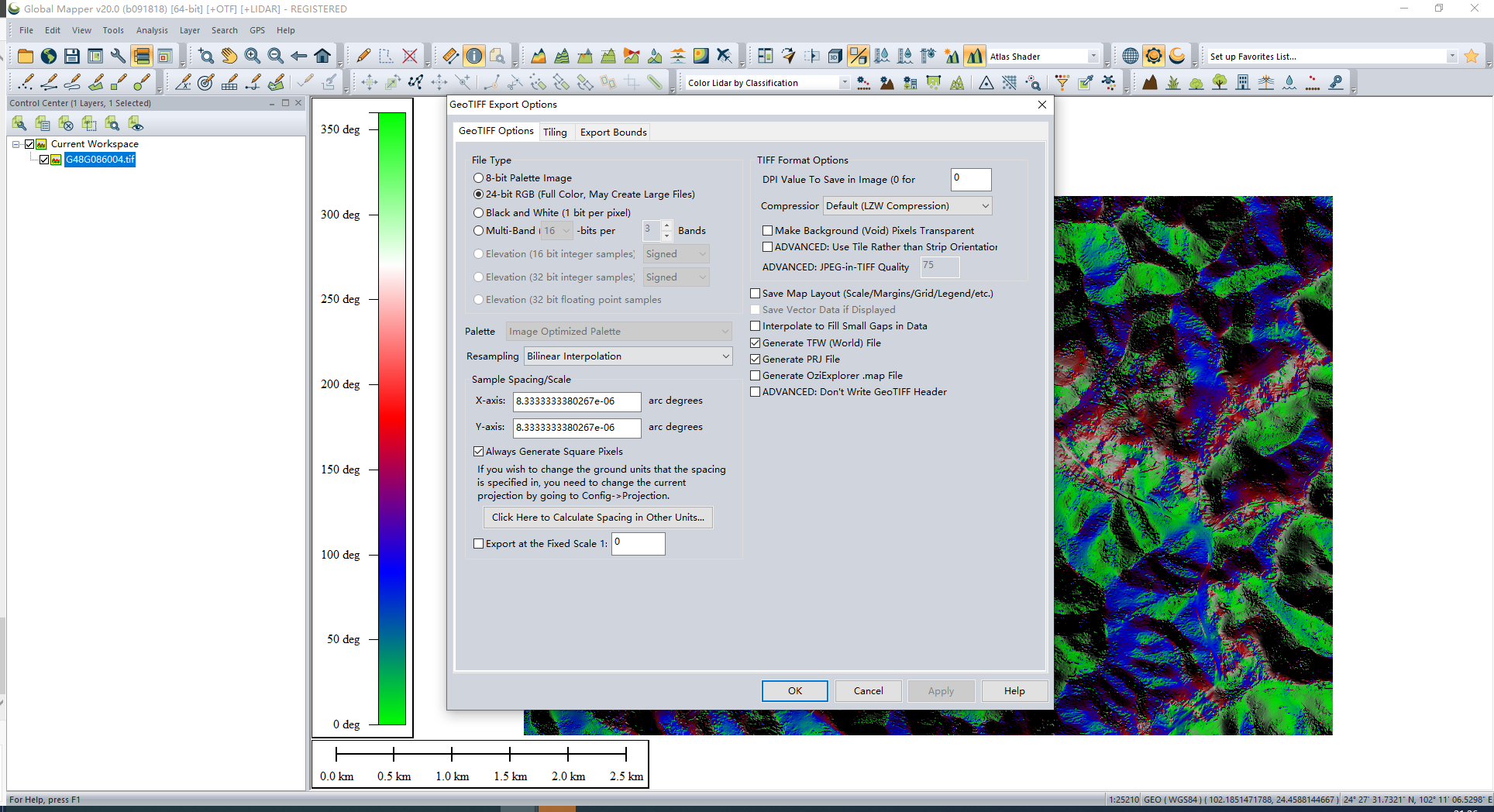

导出影像：

2.5 导出矢量信息

为什么导出矢量信息？矢量信息利于分析，多因素叠加

2.5.1 创建点位：

方法一：导入

已经有点位信息的直接导入（kml、shp）都可以

方法二：格网创建

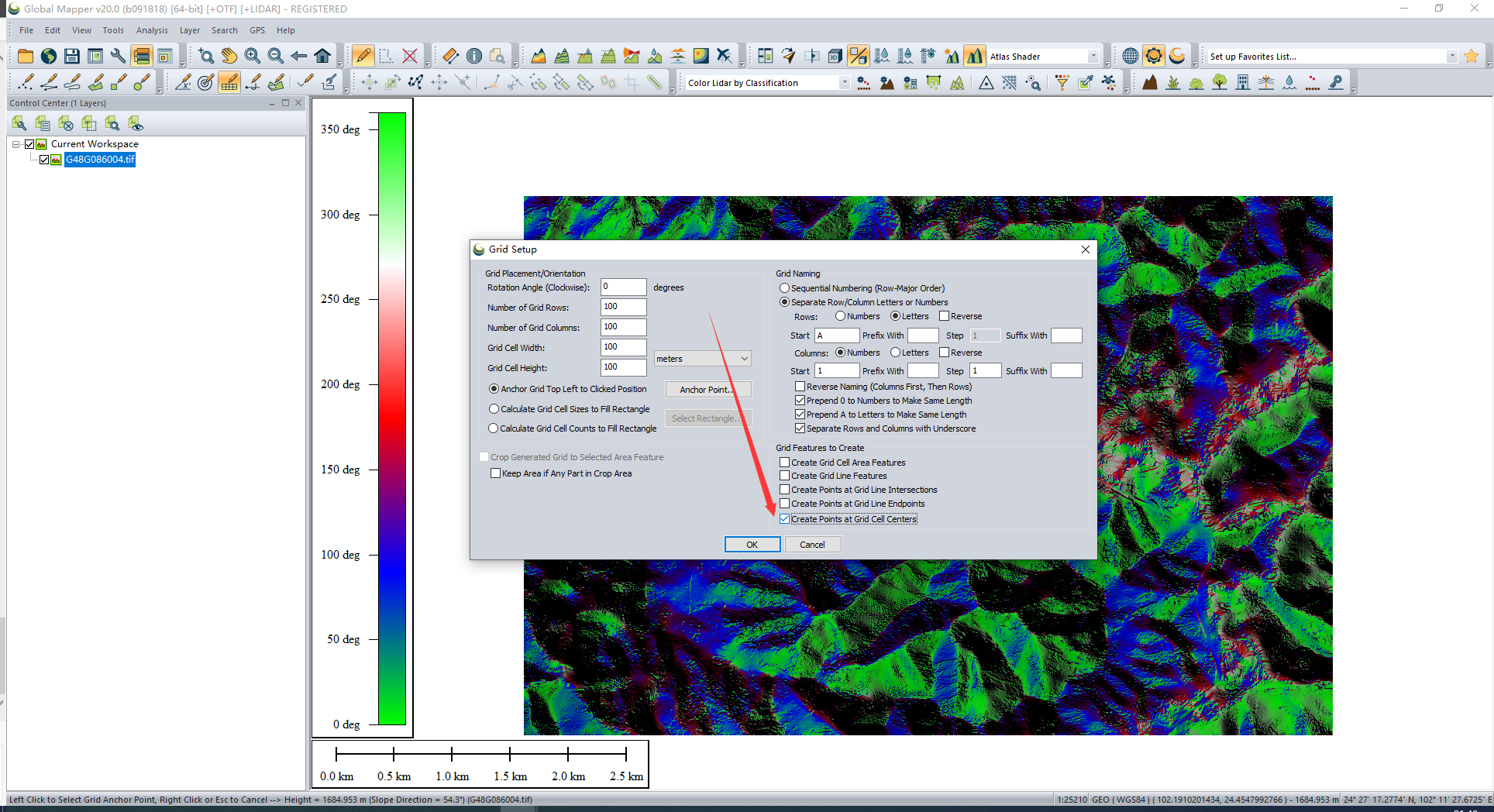

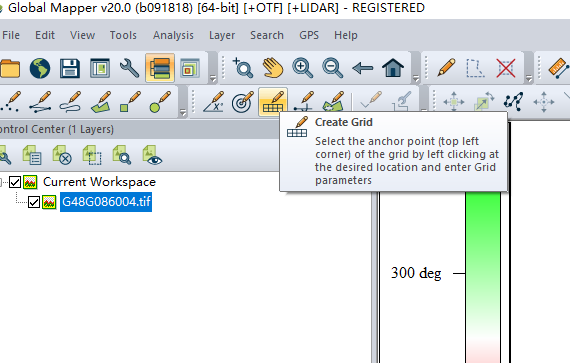

创建Grid

设置起点，格网数量，格网间距

切记：一定要选择创建模式，中心点，相交点等

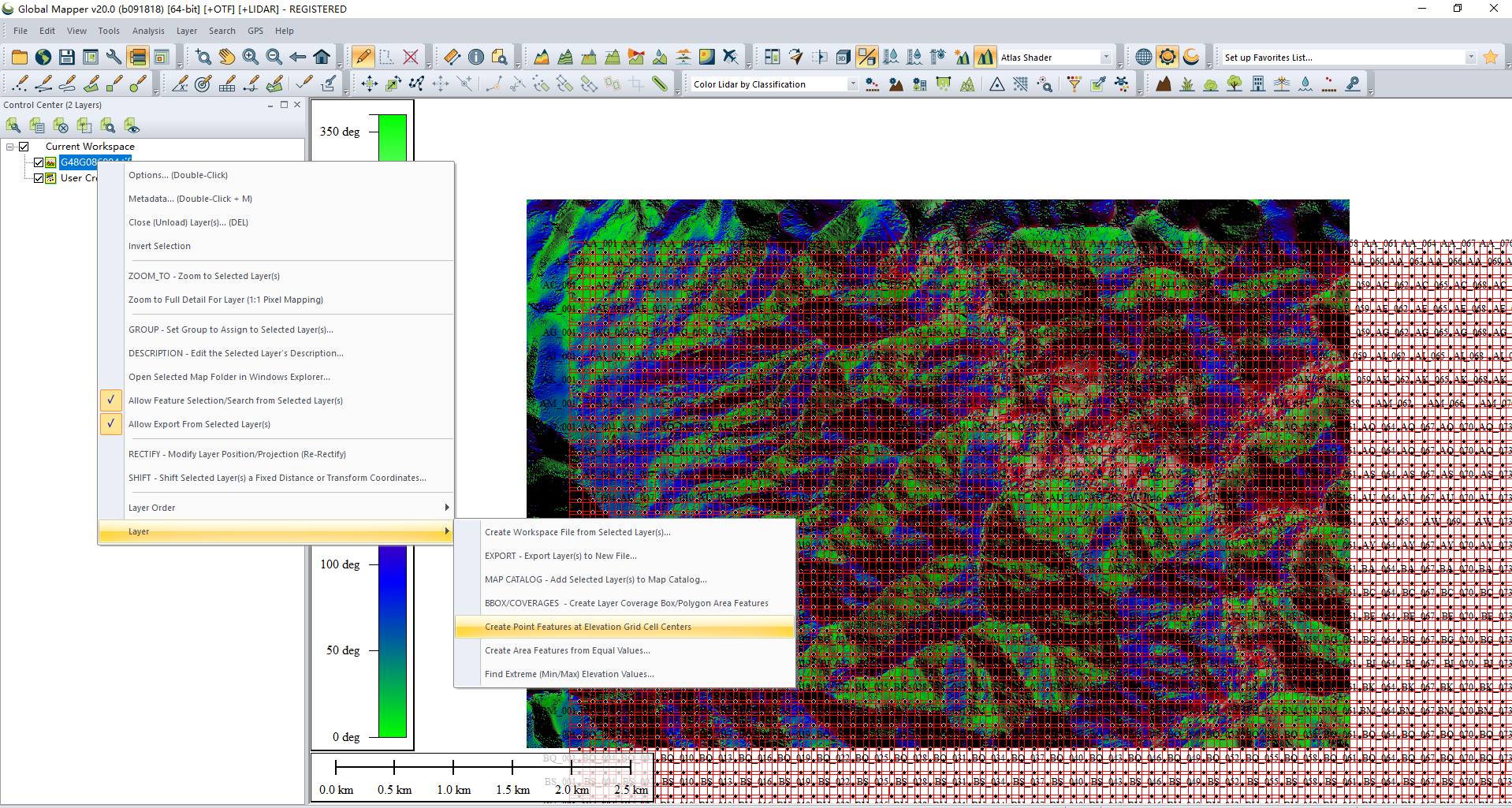

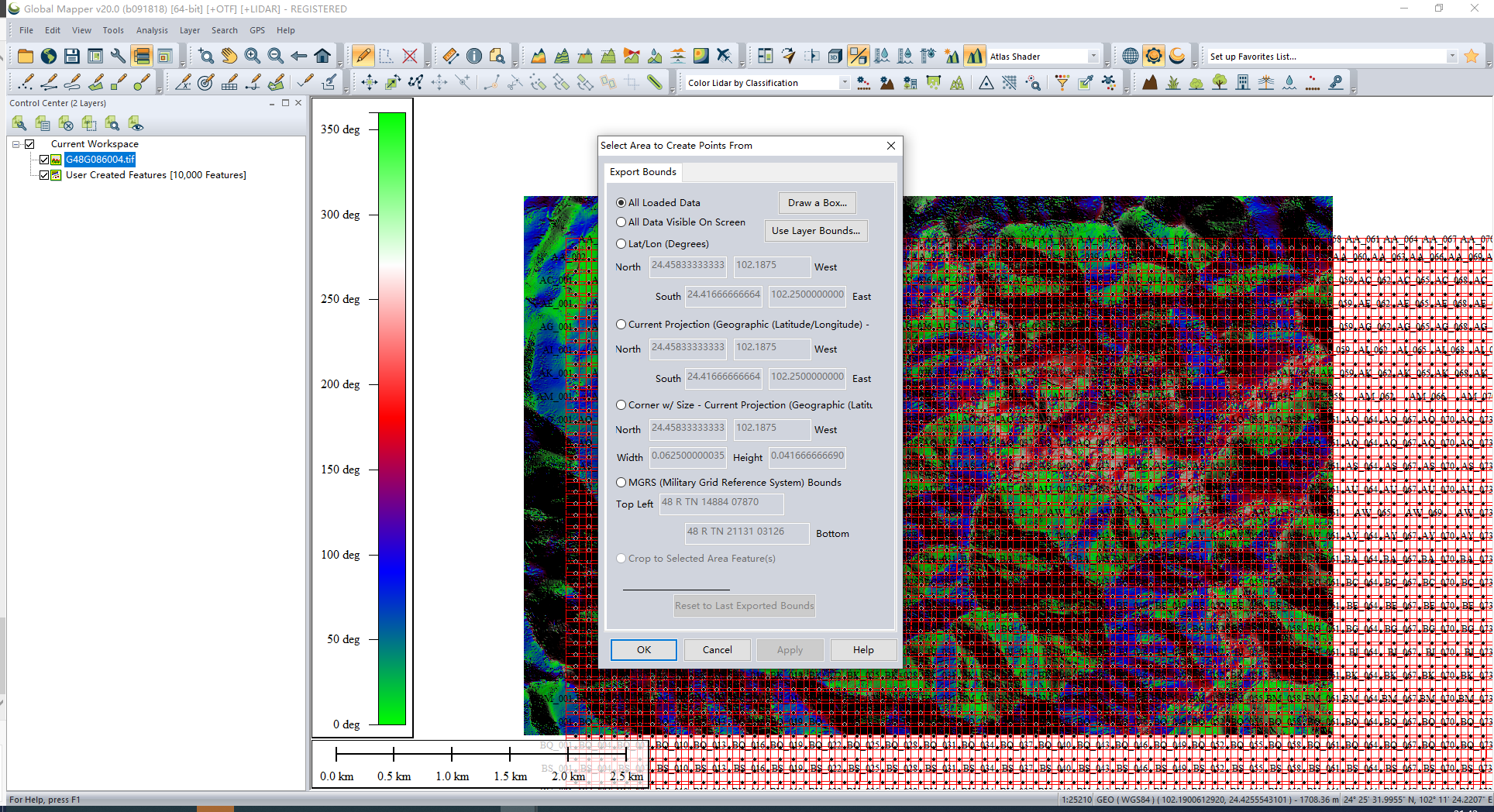

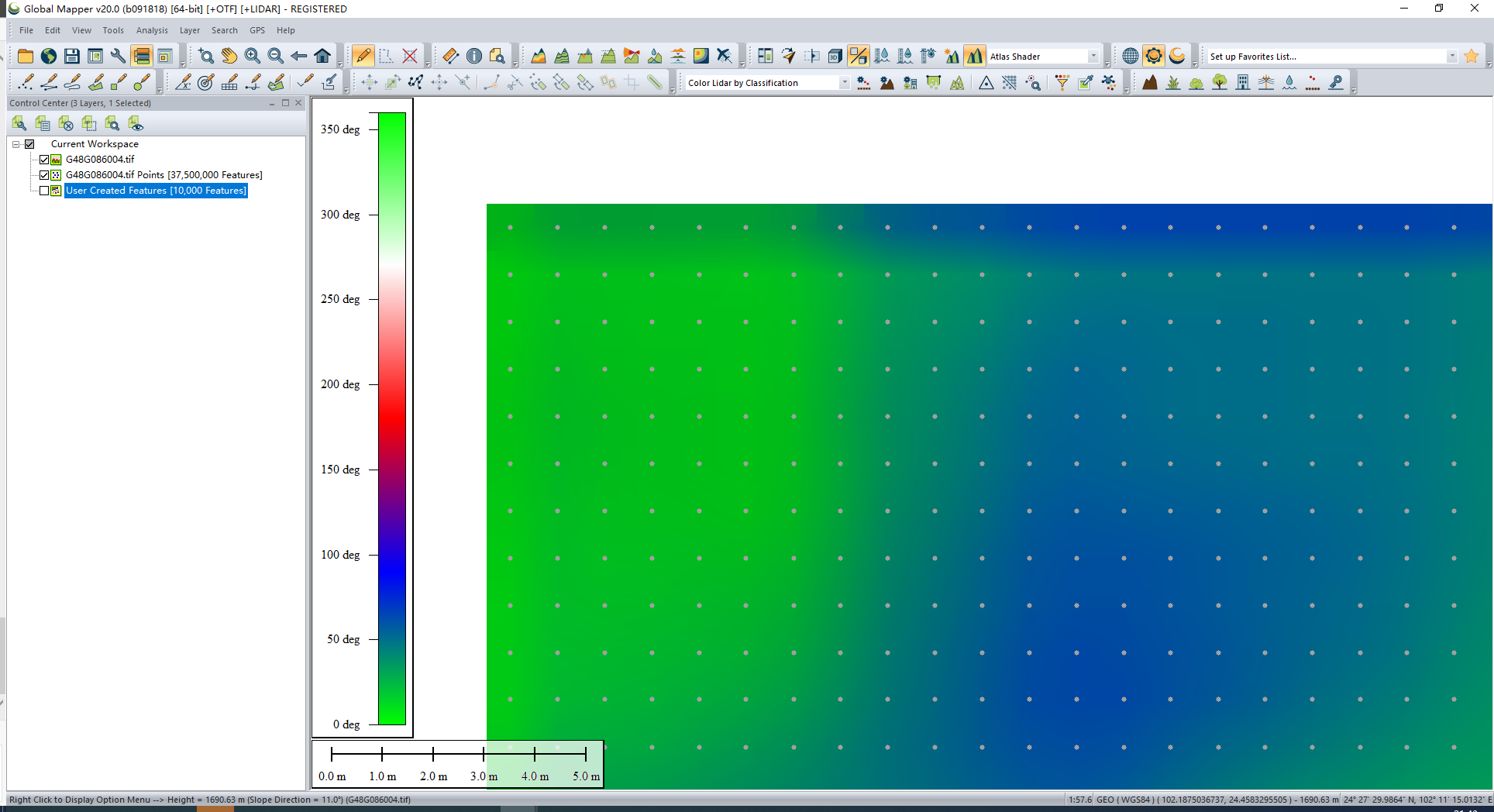

方法三：按像素创建

放大之后，会发现每个像素都有一个点

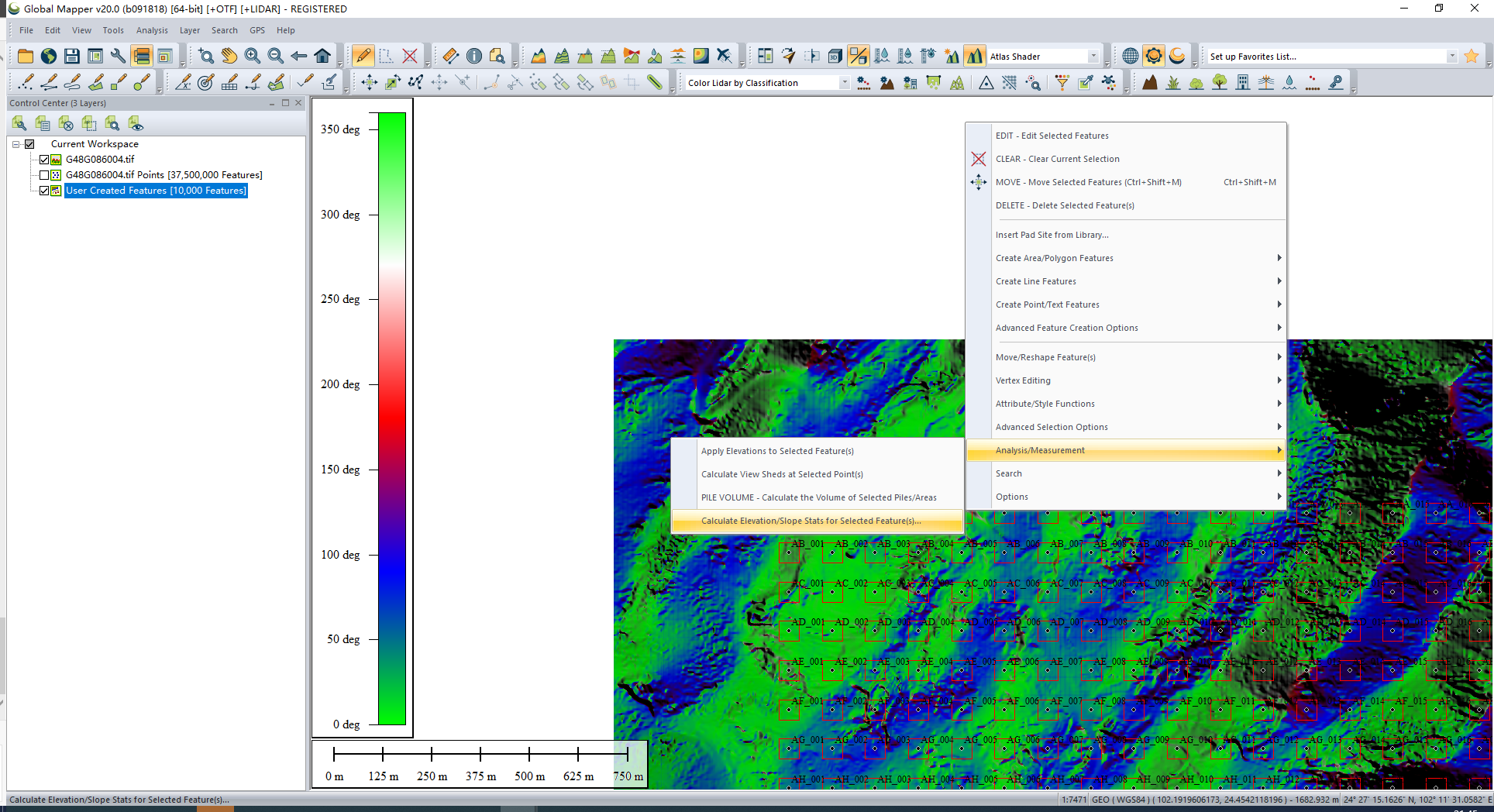

2.5.2为矢量要素赋值：

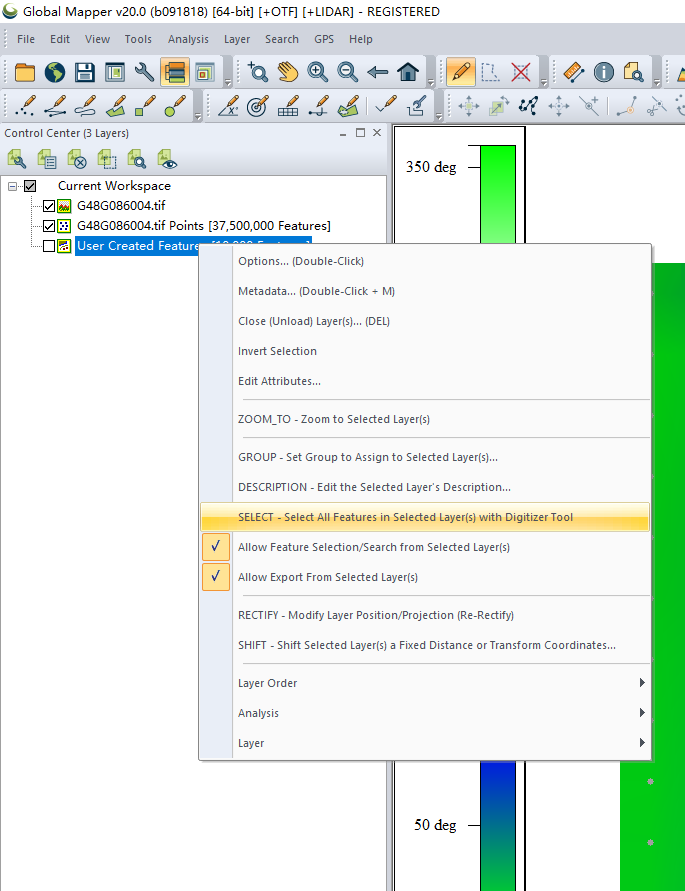

选中要素

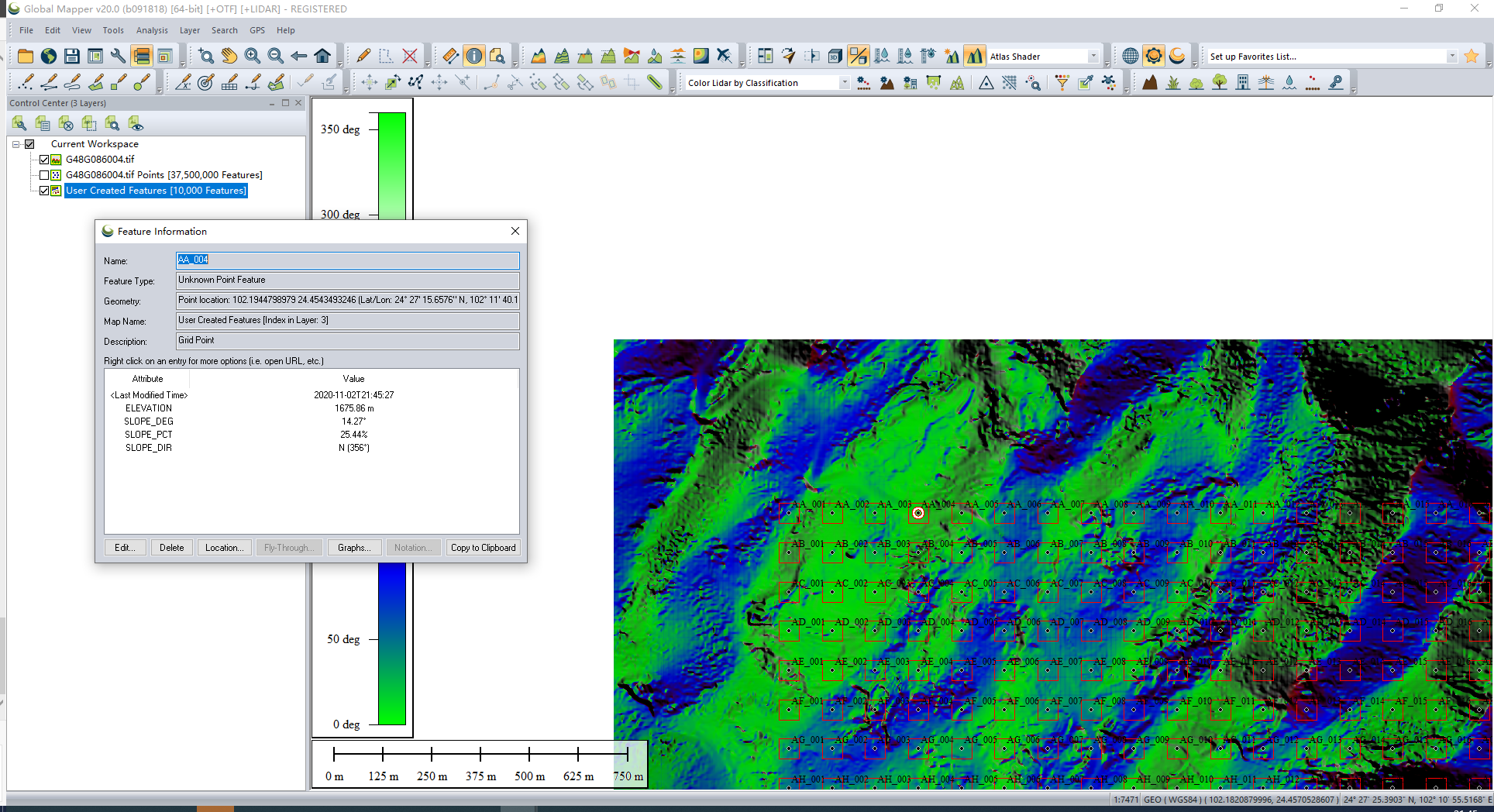

再用feature info选中查看这个点位信息

已经发生了变化

2.5.3 导出

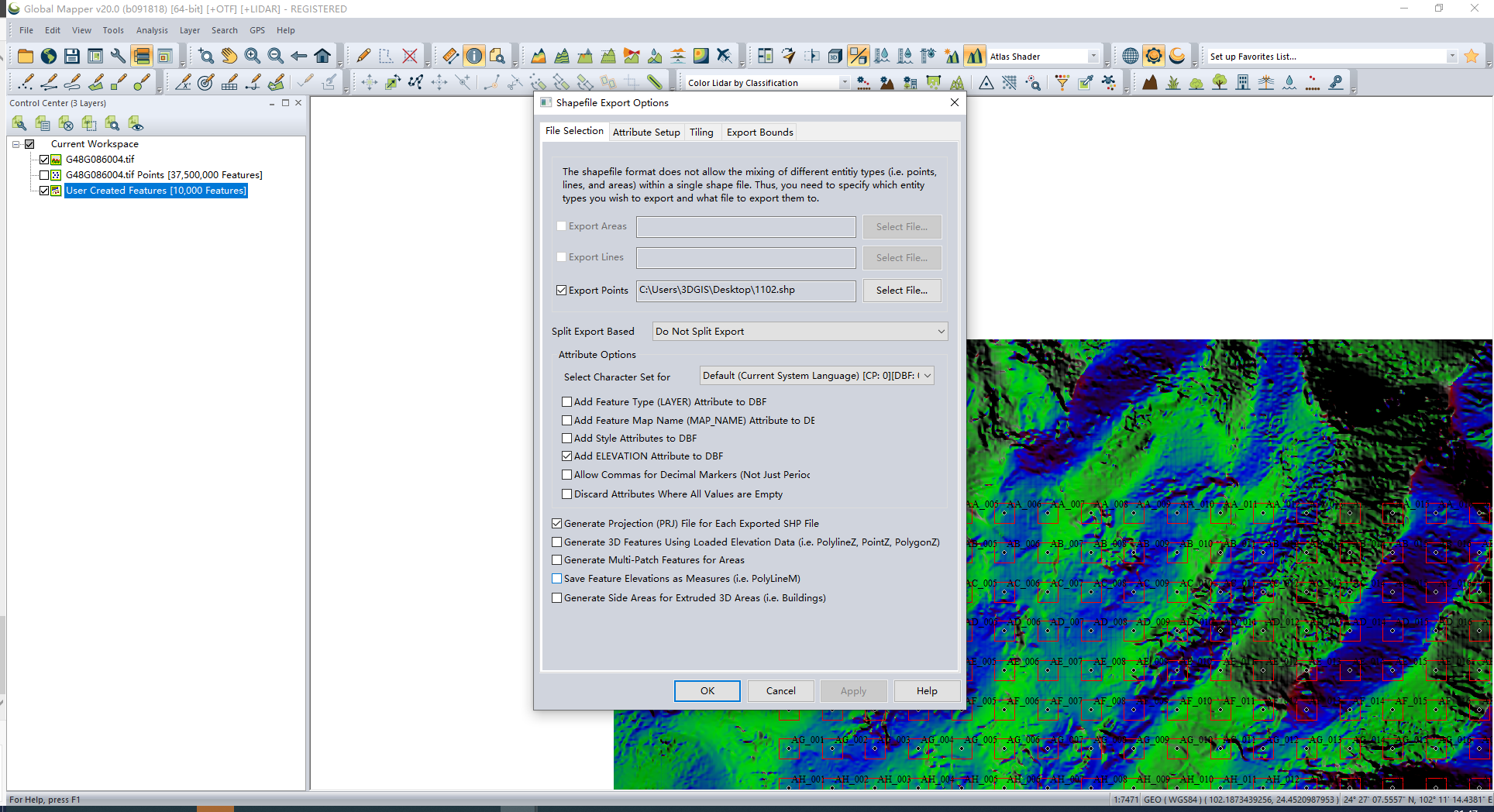

这里导出shp为例

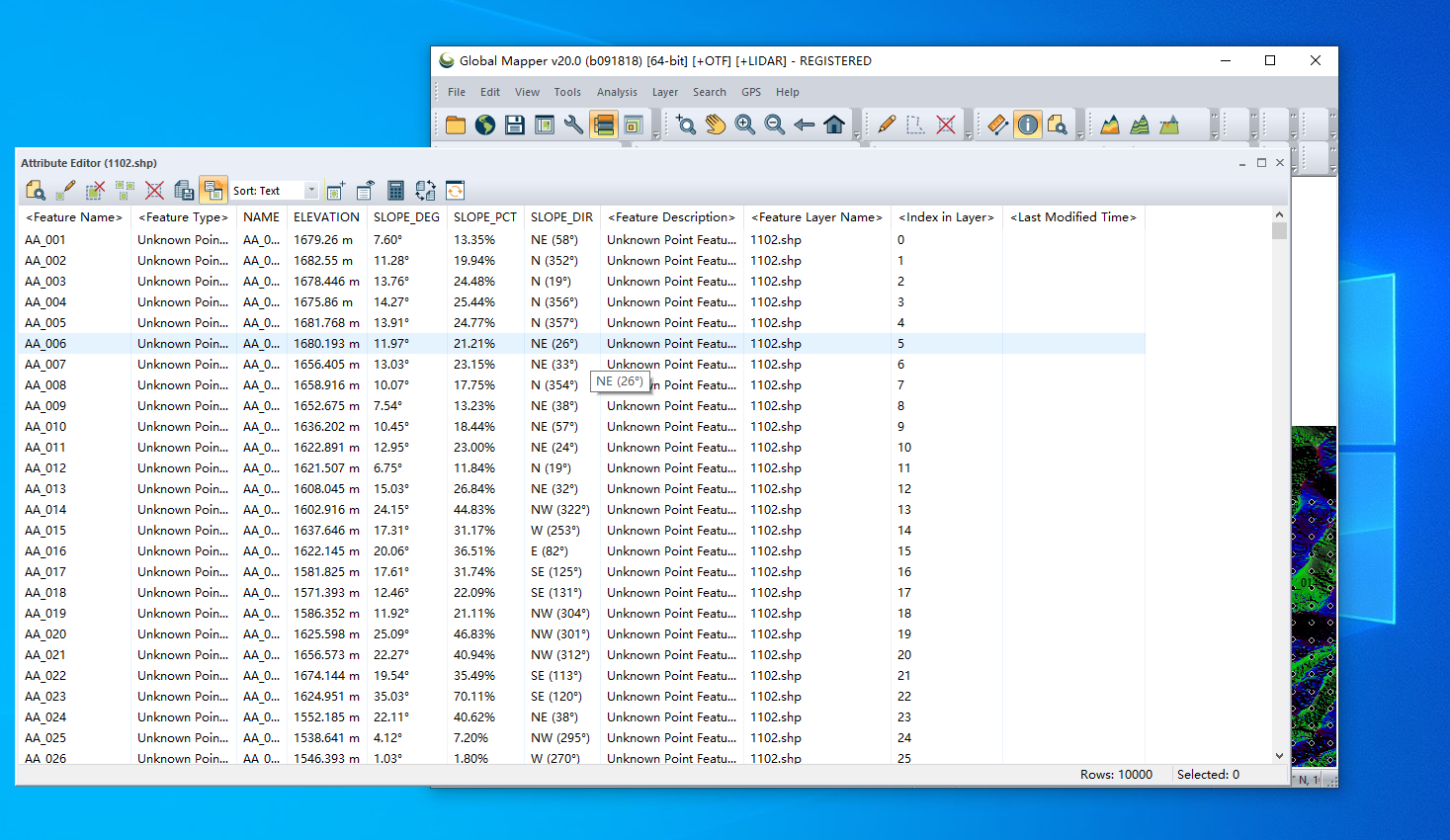

打开属性表检查，每一个点位的坐标，坡度、坡向、坡度百分比信息都在了
