序：为什么要对高程数据进行控制点纠正
1.经常因为拿到的地形数据非当前坐标系，高程基准也不一样，需要进行投影转换调整高程基准
此情况一般一个控制点就够了，对地形进行整体的抬升或者下降。
2.实测数据和基于卫星、航测等生成的数据因为分辨率精度等问题不一致，导致控制点出的高程有上下波动
此种情况下需要对地形数据进行多点大范围纠正，控制点越多纠正的结果越准确。

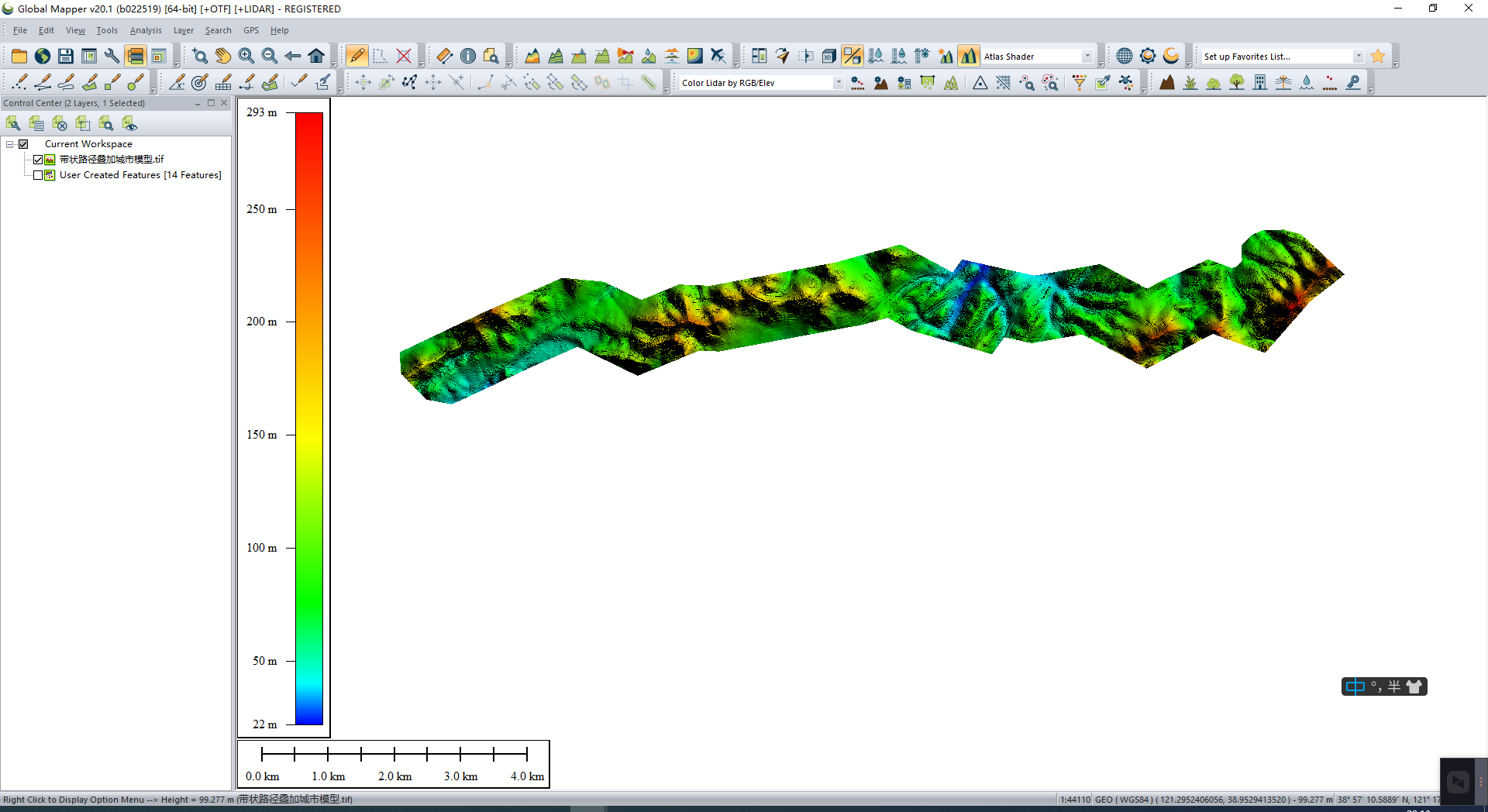

一、打开待纠正地形数据
直接拖拽打开对应的tif数据就可
二、导入控制点数据
控制点数据如图，本示例，共计14个控制点
GM可以直接导入文本格式的坐标数据，自动生成对应的点矢量，本示例因为点数不多，而且控制点的坐标系统和待纠正的tif格式地形数据不一致，直接采用录入的形式进行。

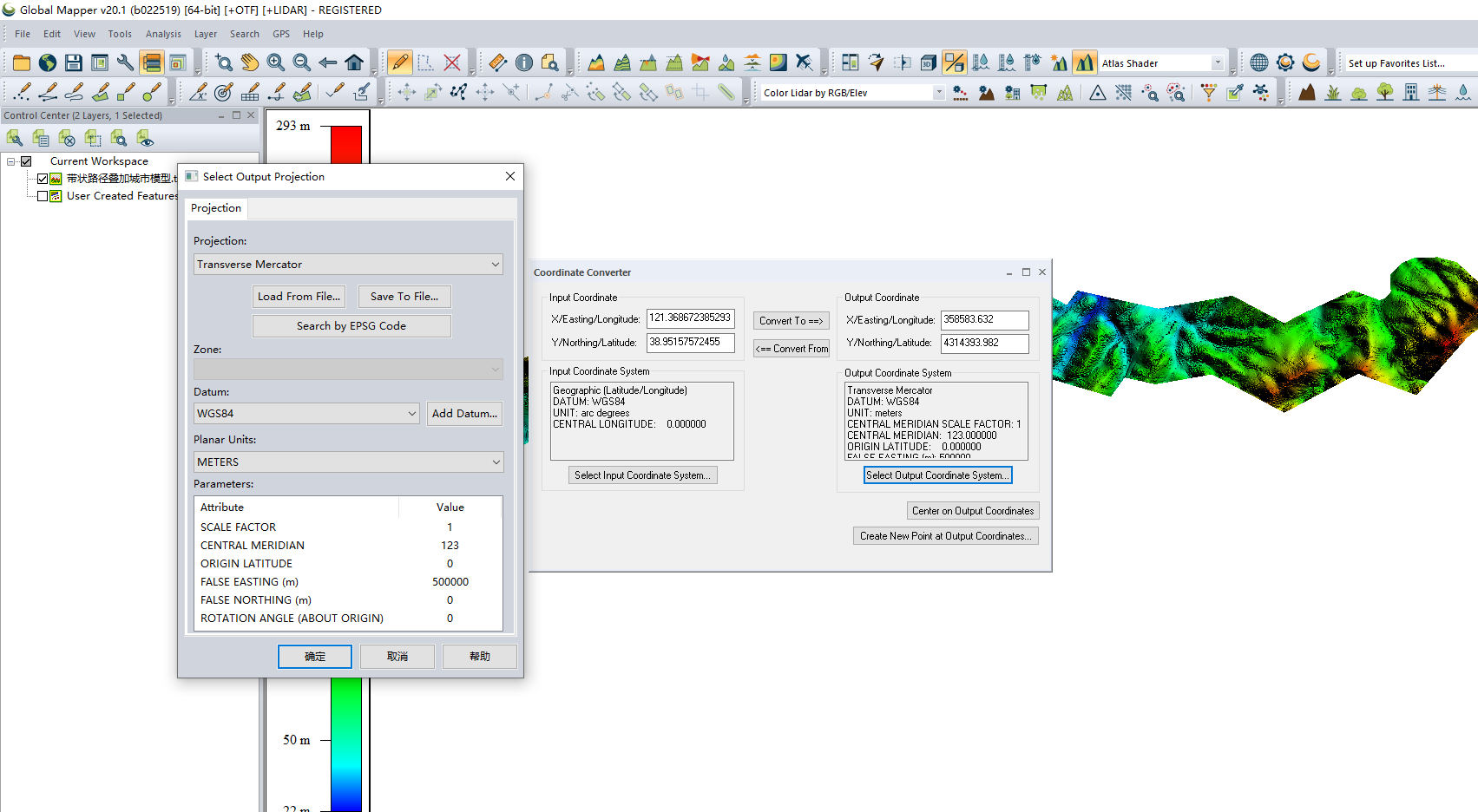

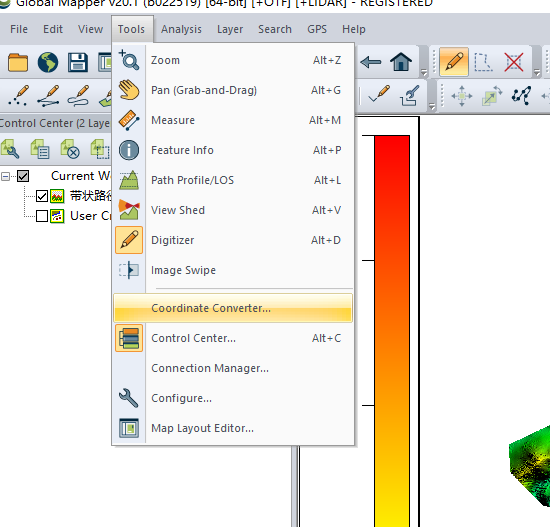

打开坐标转换工具
设置对应的坐标系：
这里控制点使用的是国家2000,中央经线123，3度分带，对应的EPSG为4550
我们录入坐标后，直接点击【Create new point****】
录入完成后可以得到下面一组矢量点
三、从待纠正数据上提取控制点的高程信息

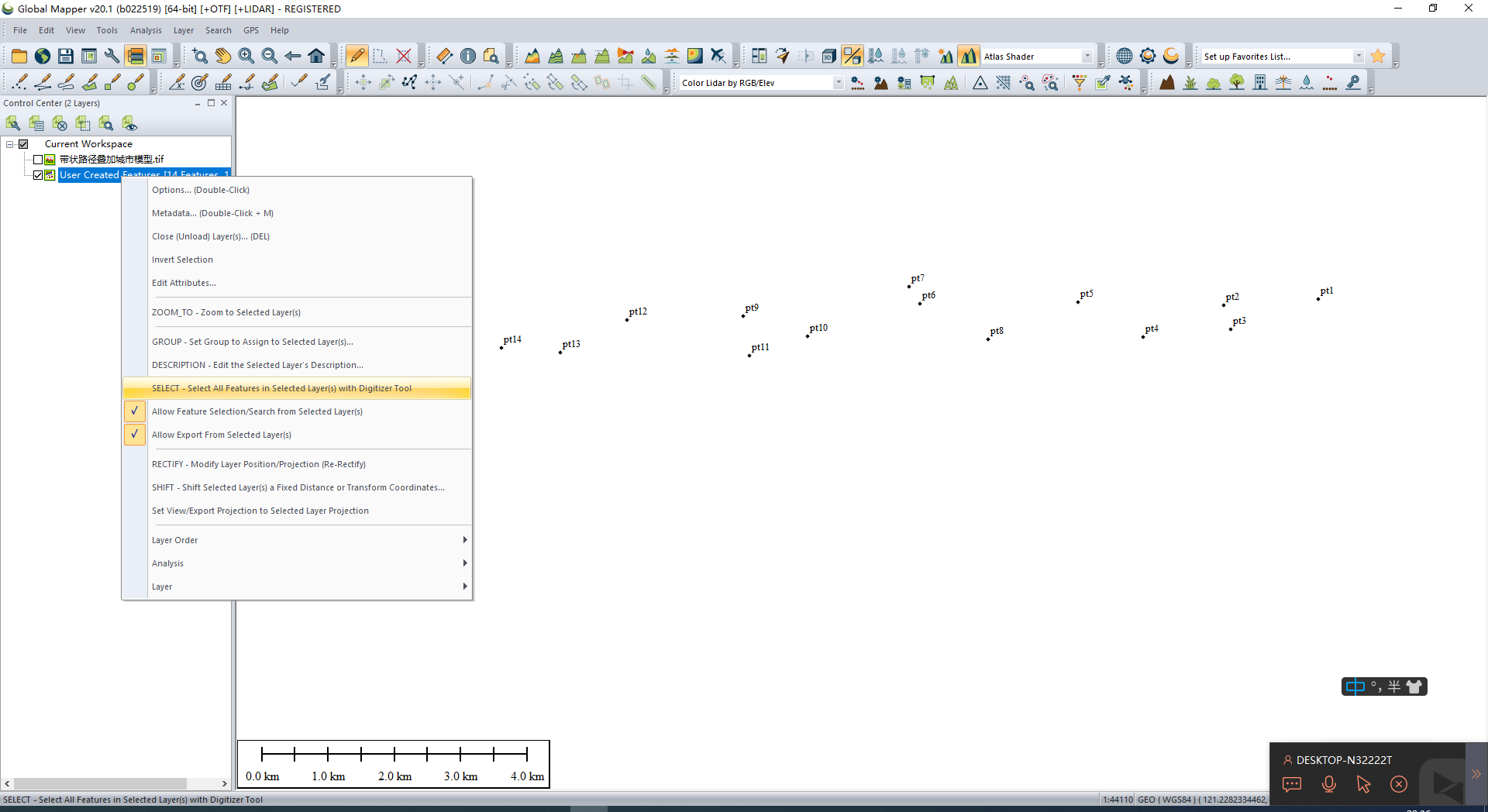

右键图层，选中录入的矢量点

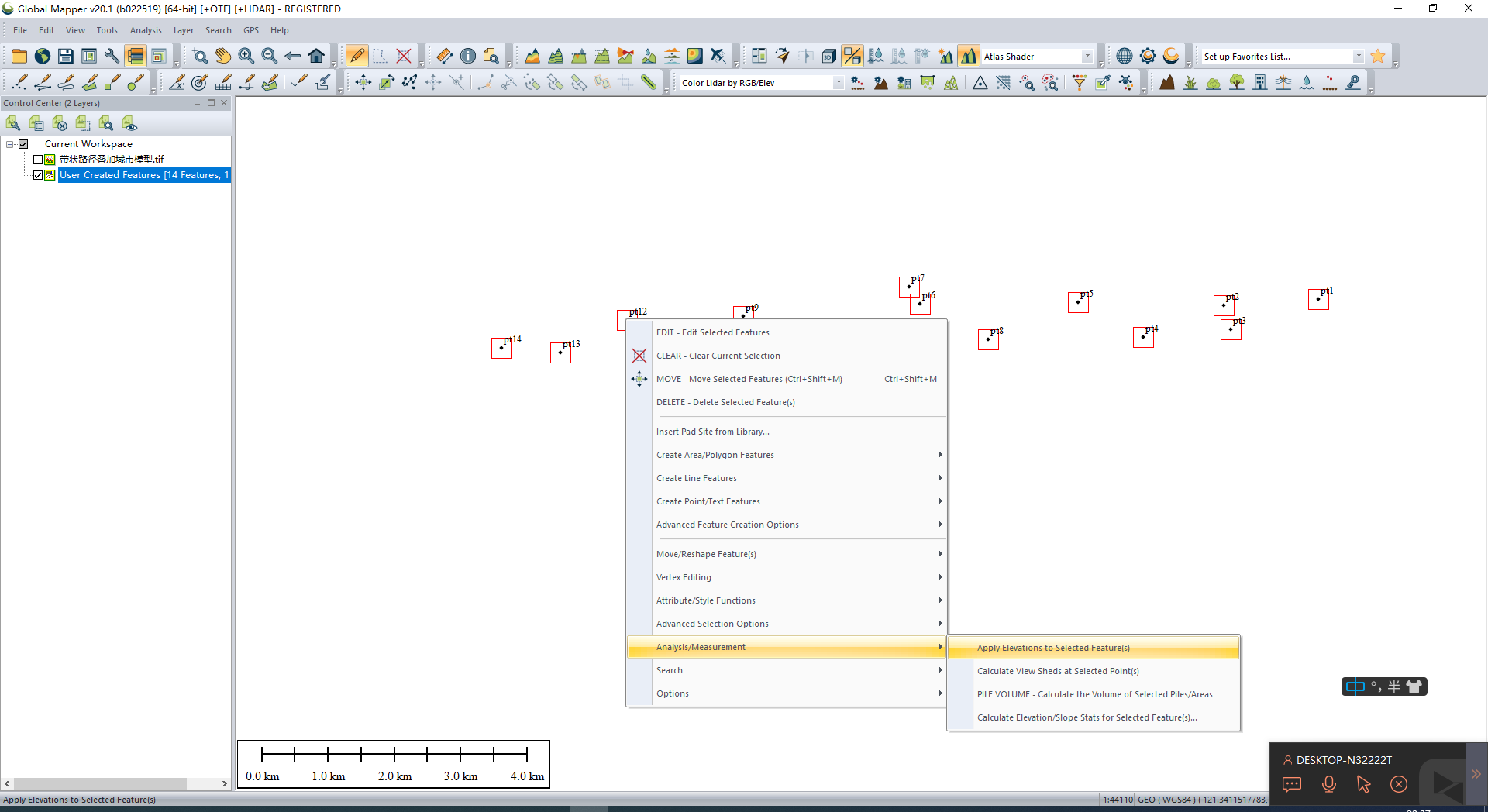

提取待纠正数据的高程点信息

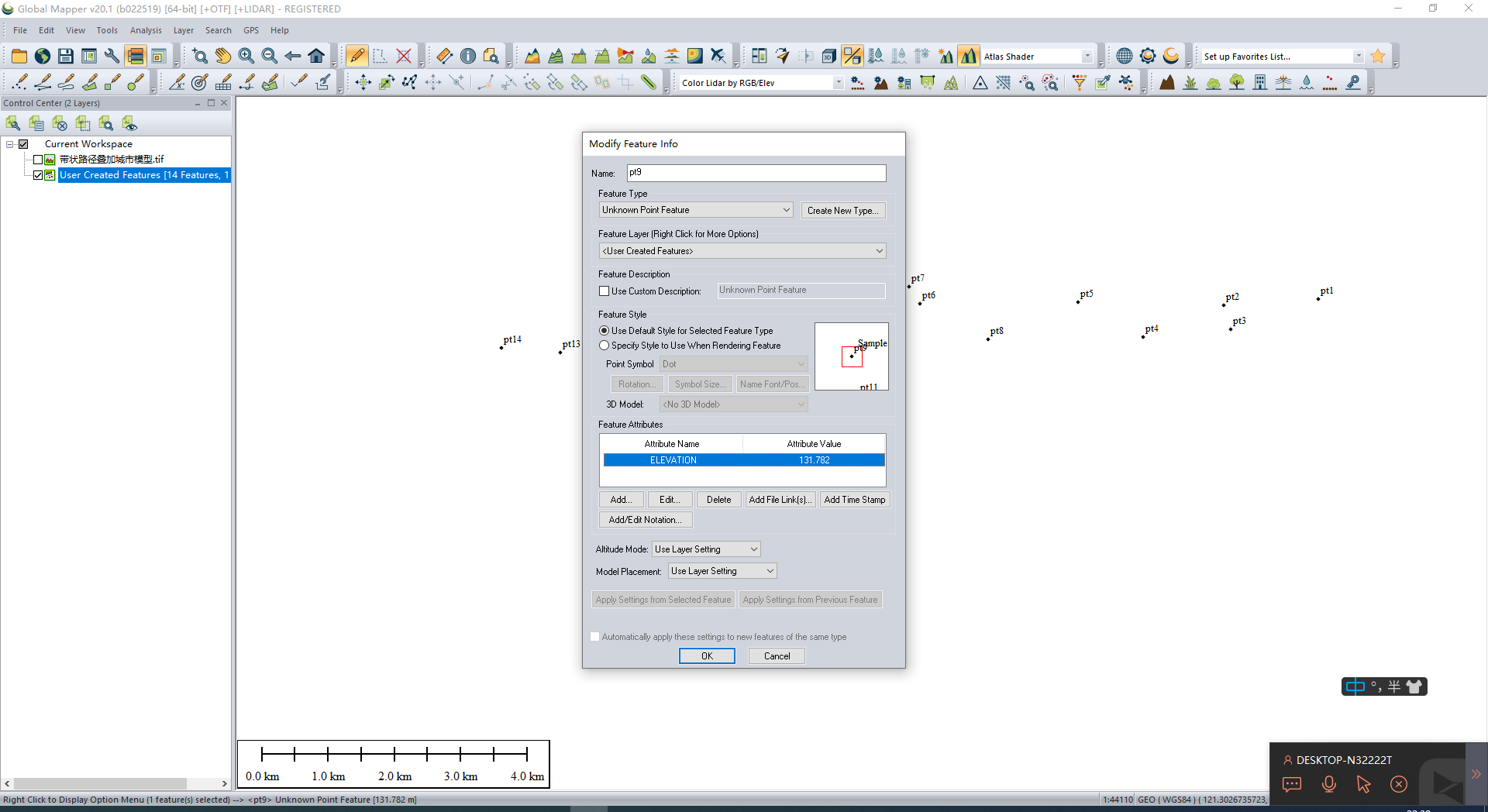

双击矢量点，或者右键查看对应的点位信息，已经都有了对应的高程值
四、用提取得高程信息和控制点高程进行求差

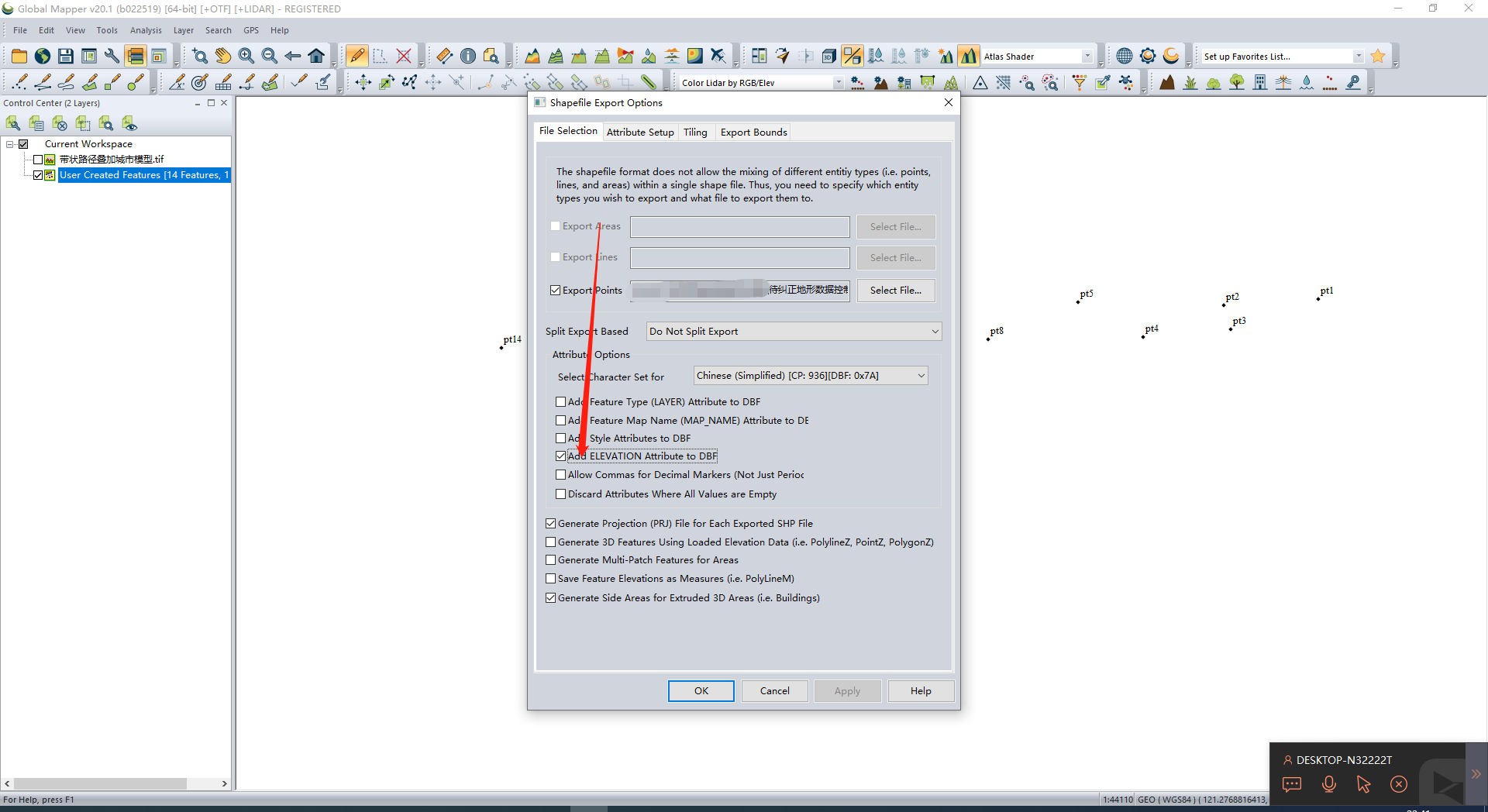

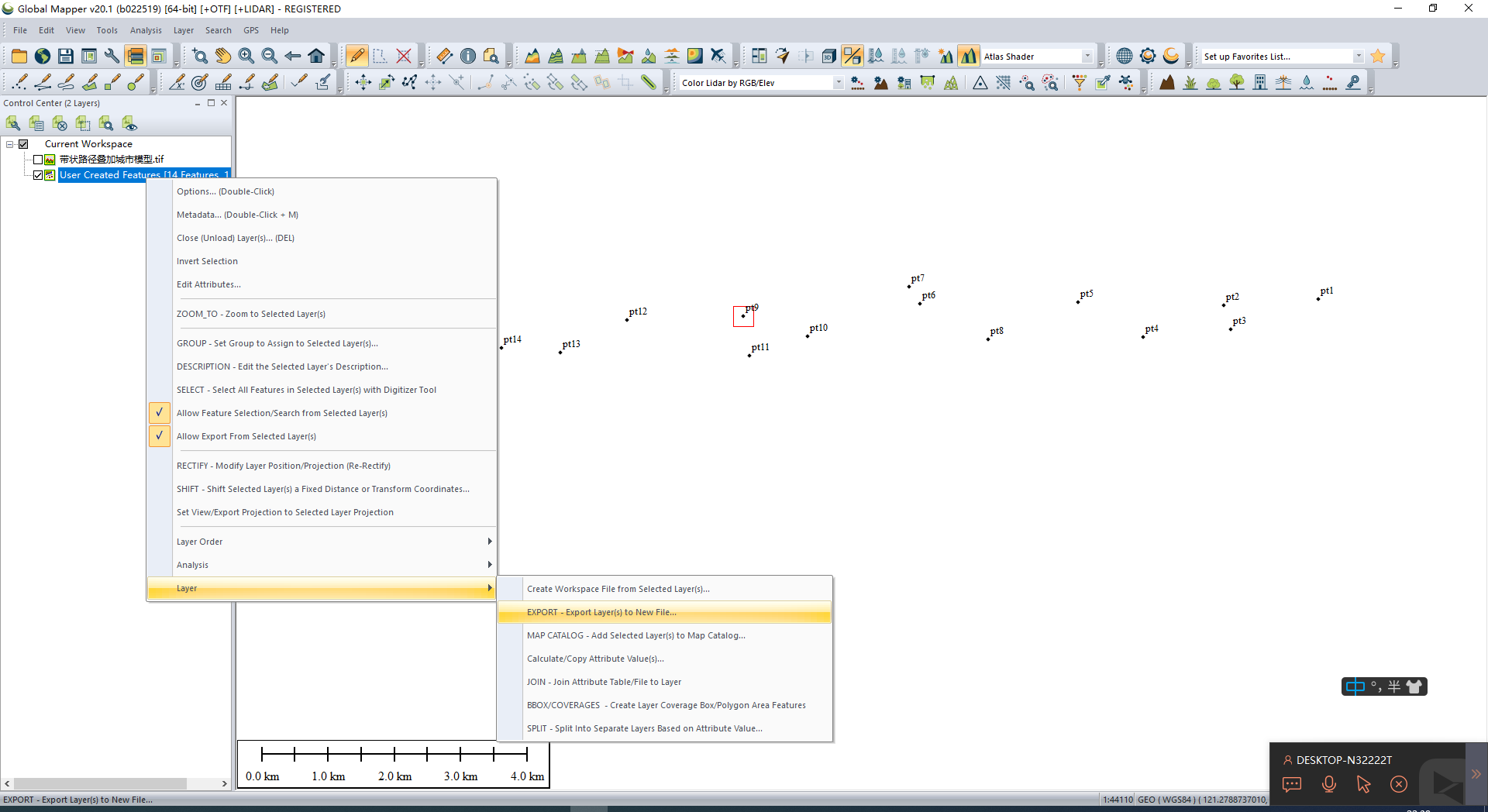

我们把提取后的点位另存一份矢量数据（shp），便于运算，取名“待纠正地形数据控制点高程信息”

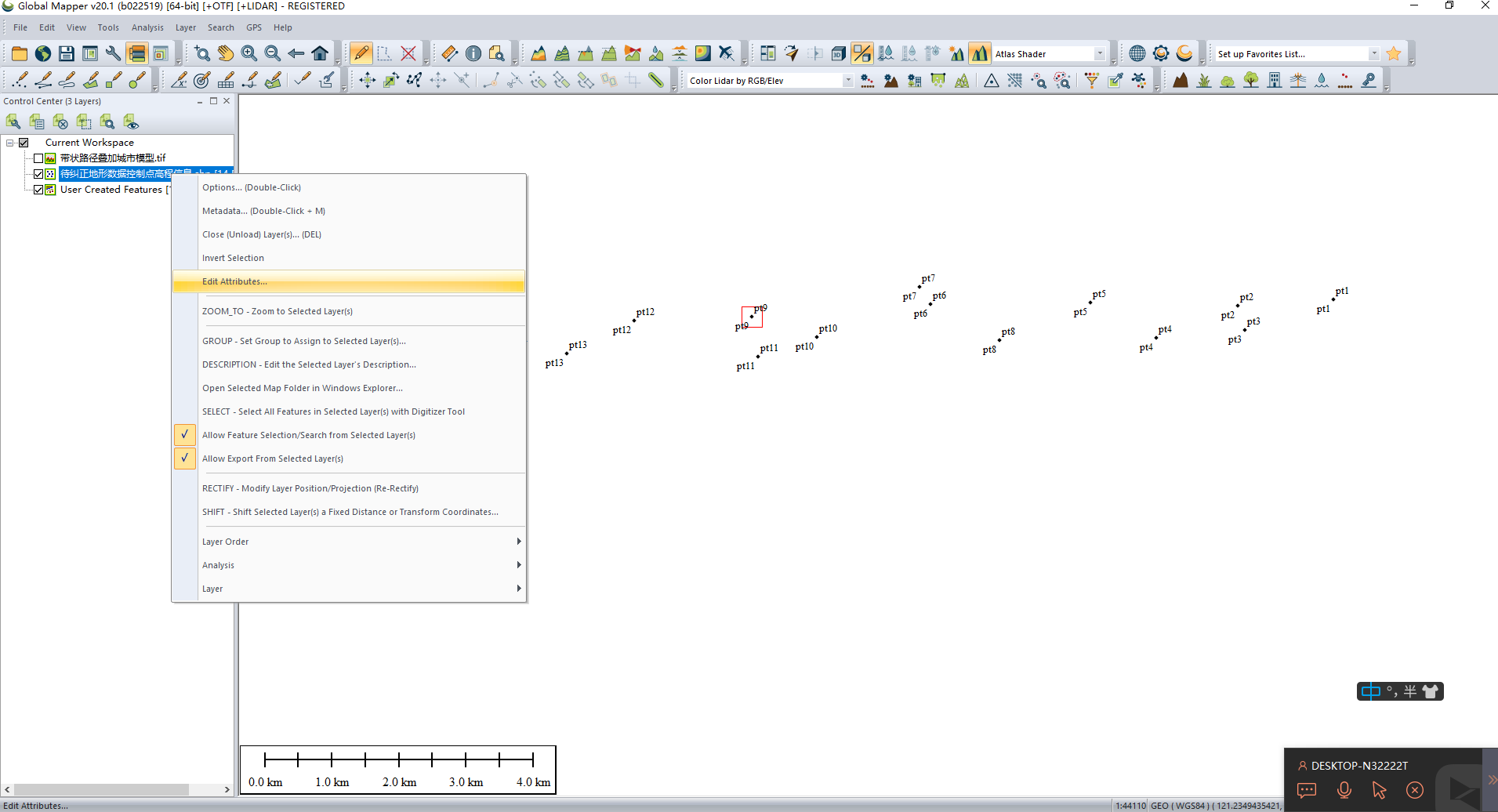

把数据加载进来，并右键打开属性表

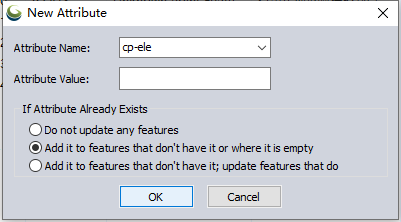

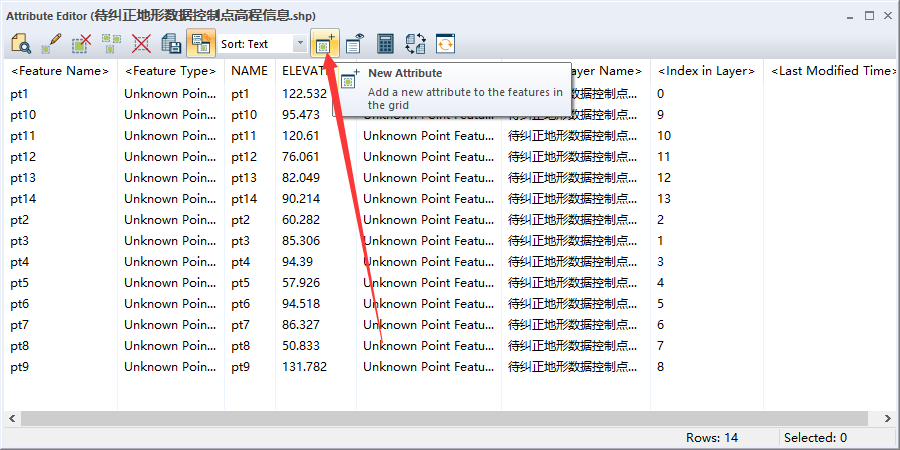

我们新增一个字段
我们录入控制点的高程信息，录入完成如下图

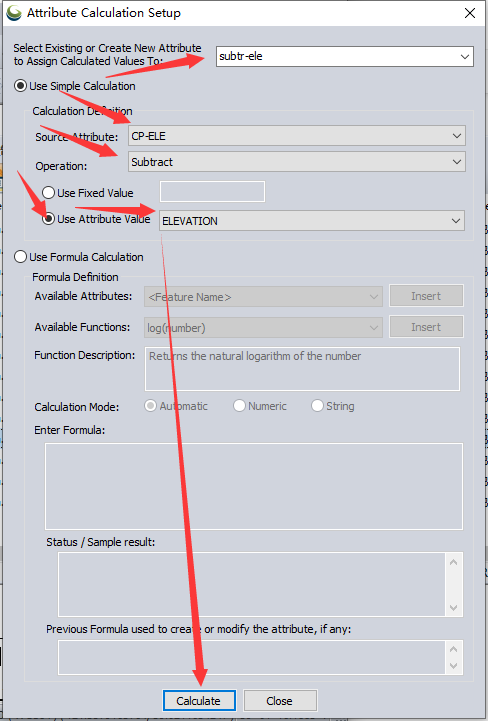

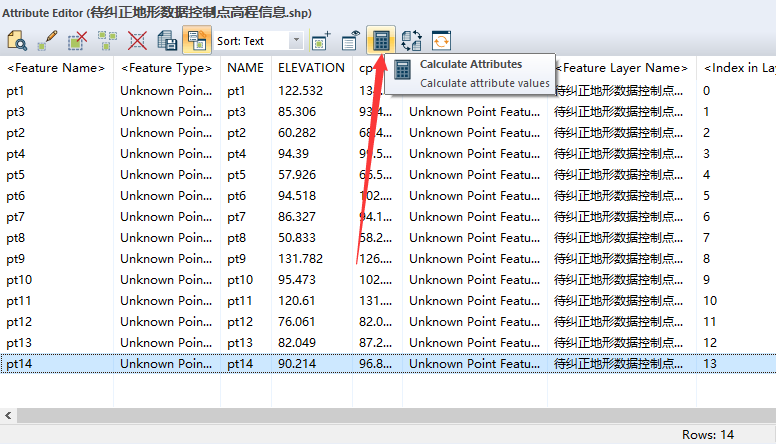

进行字段运算，用cp-ele减去待纠正数据对应的控制点高程（Elevation）。

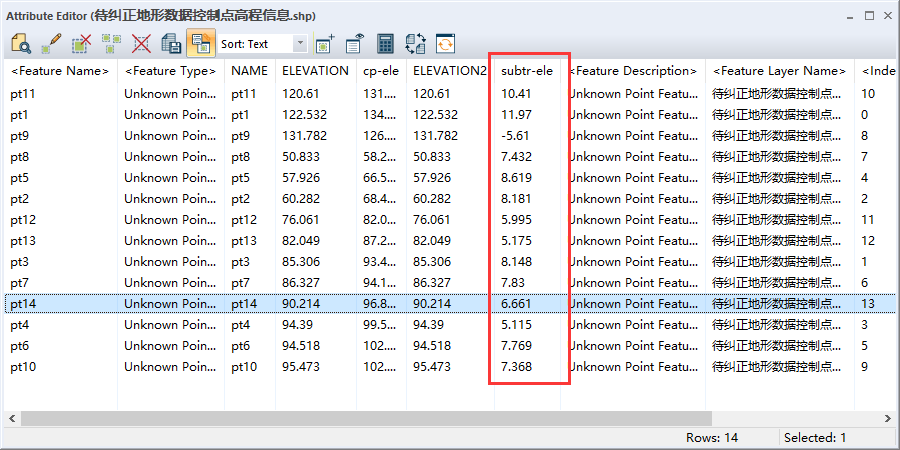

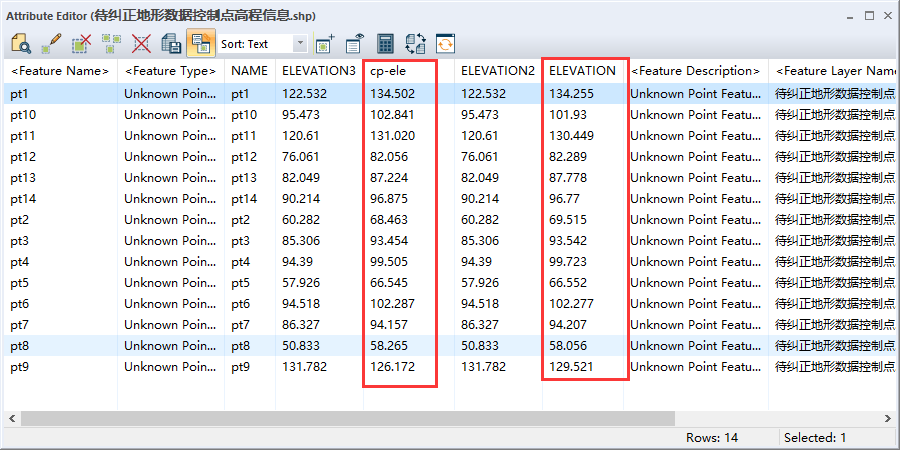

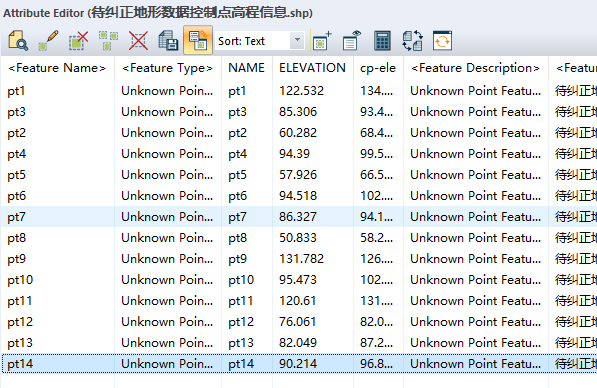

求差计算后的结果如下
五、用高程差数据构建地形数据

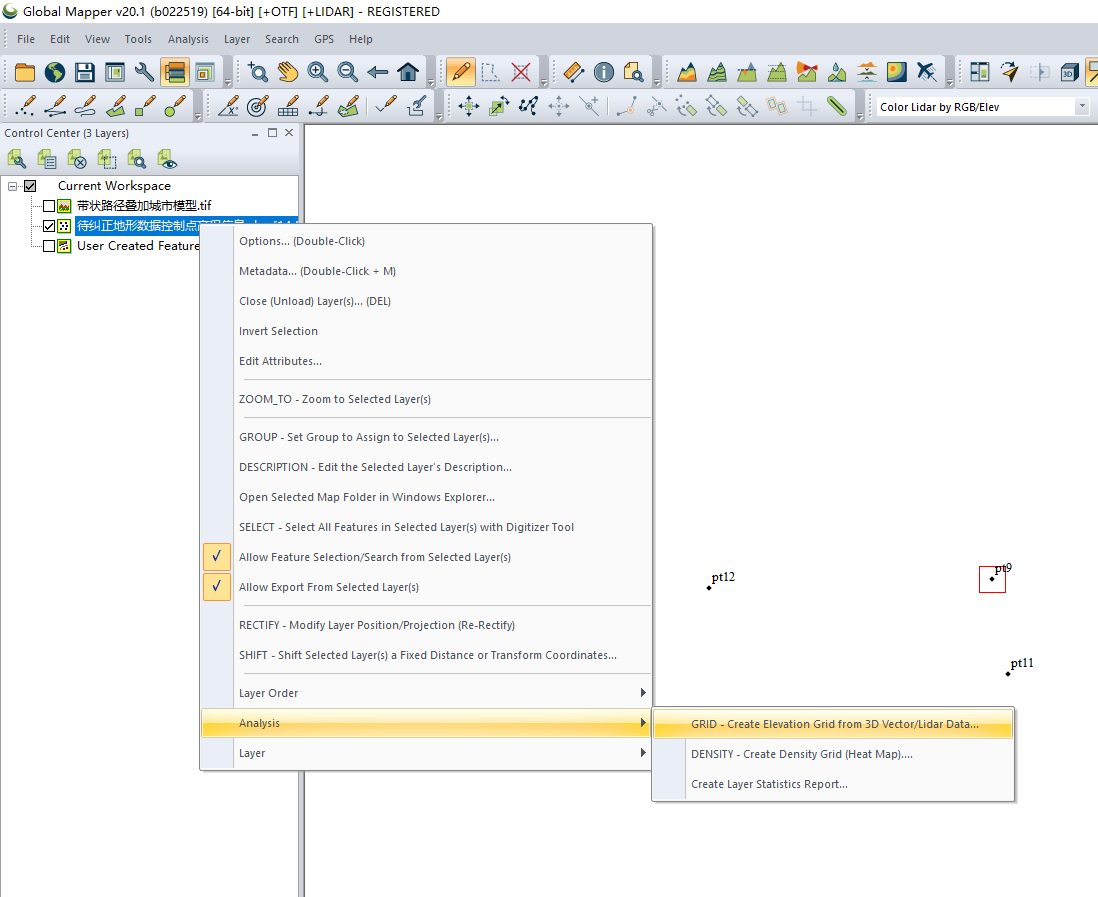

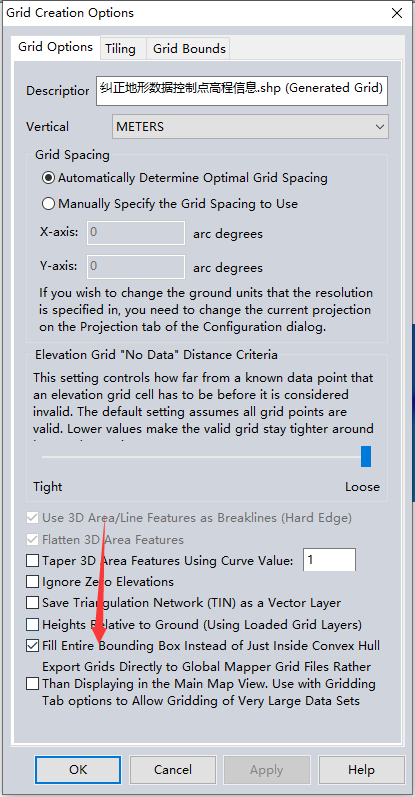

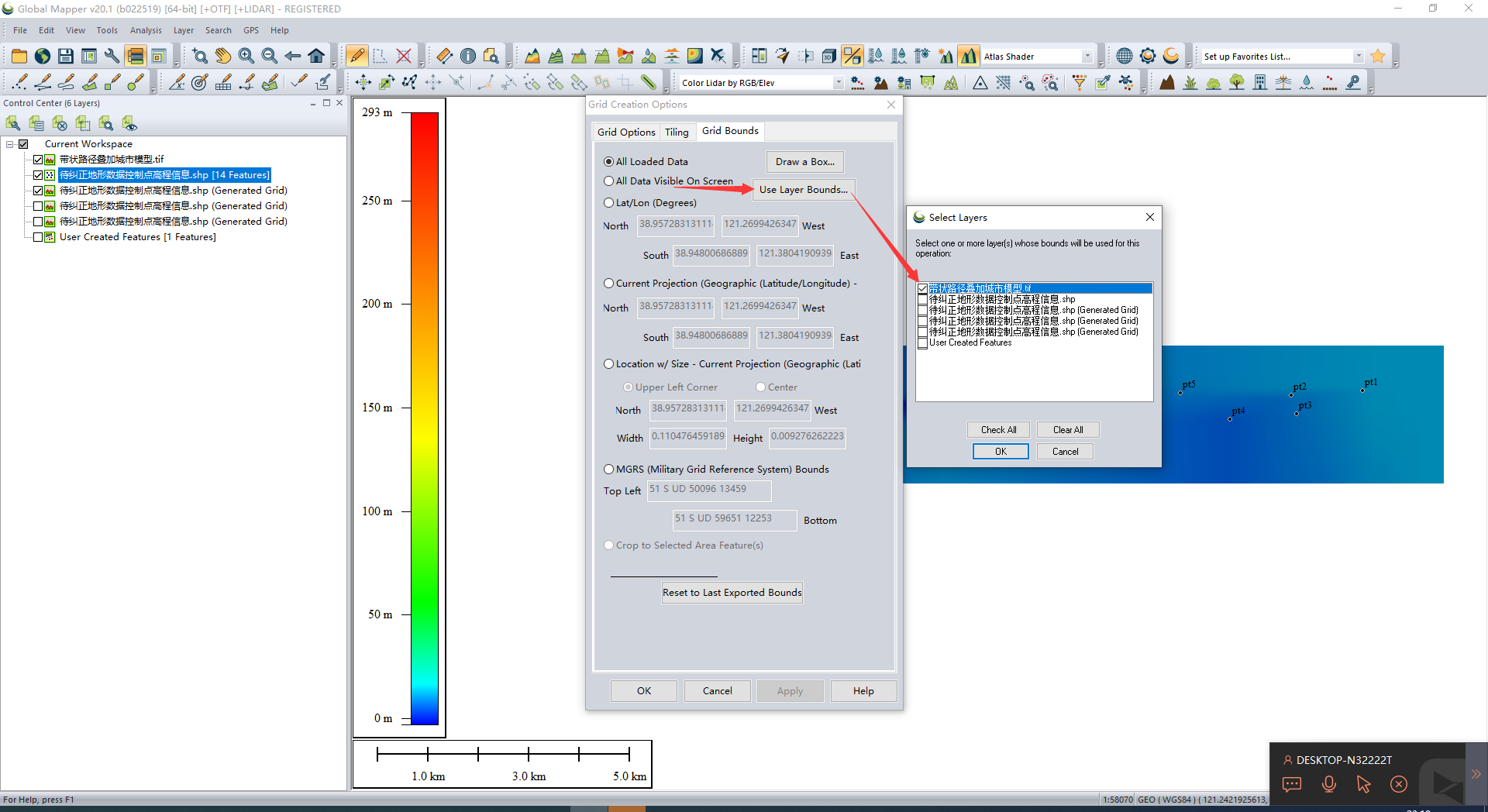

把求差的结果应用为真实高程数据
这里直接对字段进行重命名

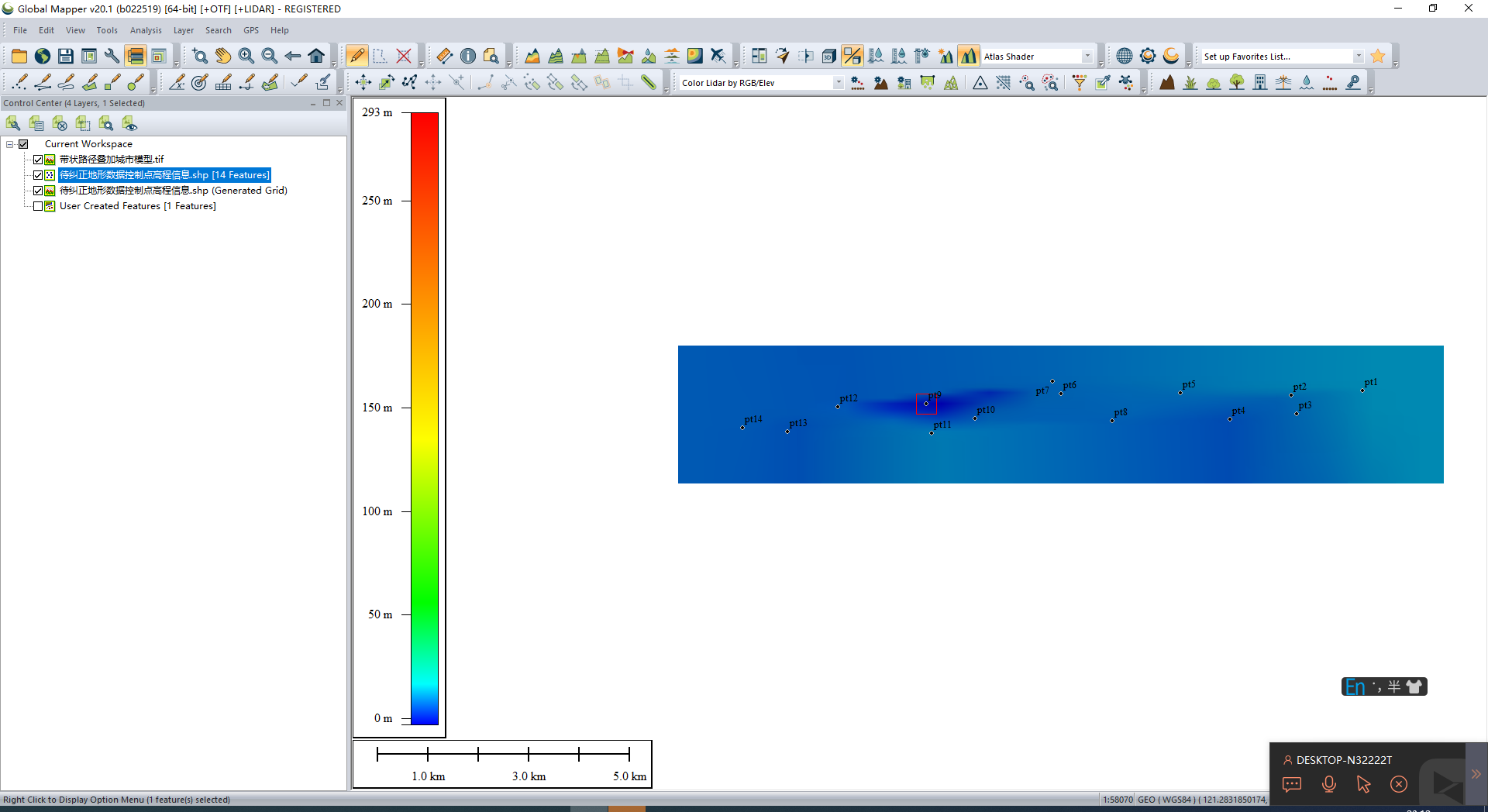

这一步相当于对高程差的结果进行了差值
六、高程差地形数据成果和待纠正地形数据进行合并得到最终数据成果

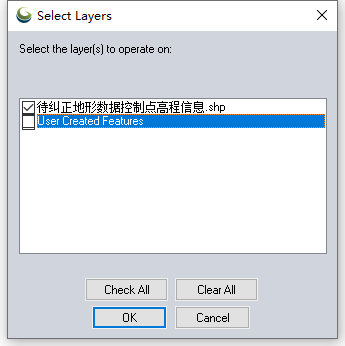

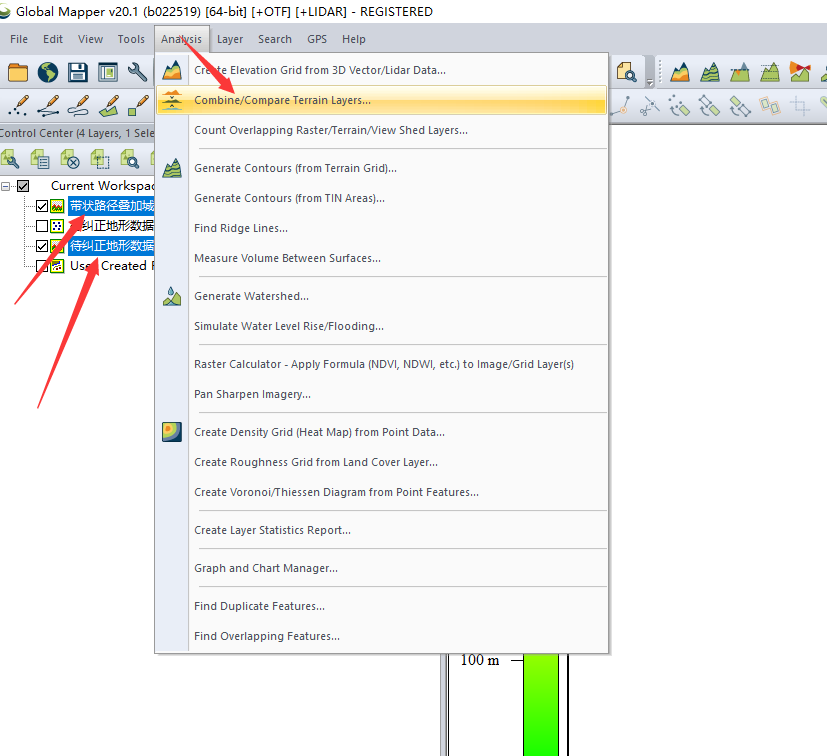

选中带纠正地形数据和上一步生成的地形成果进行相加运算

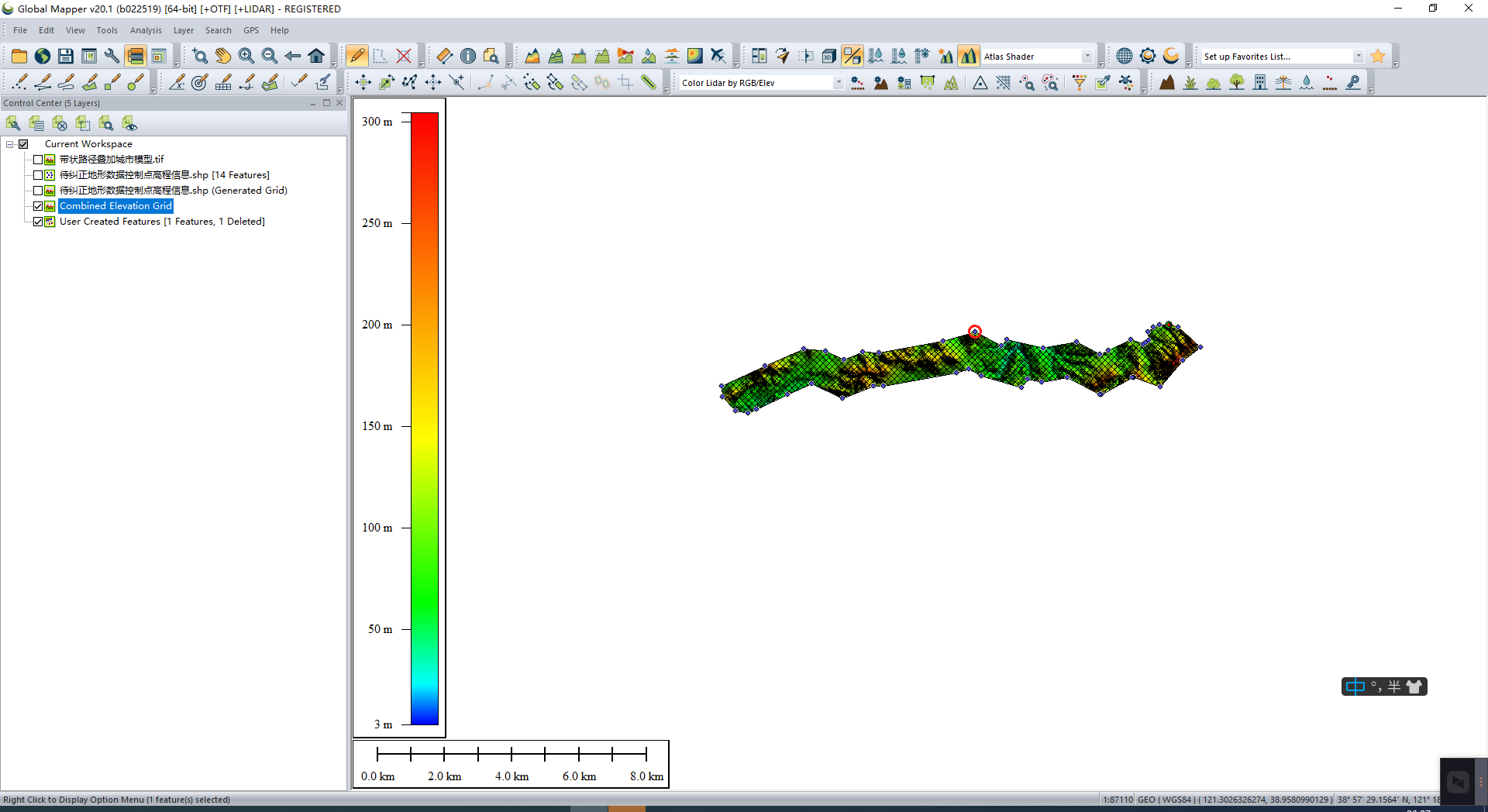

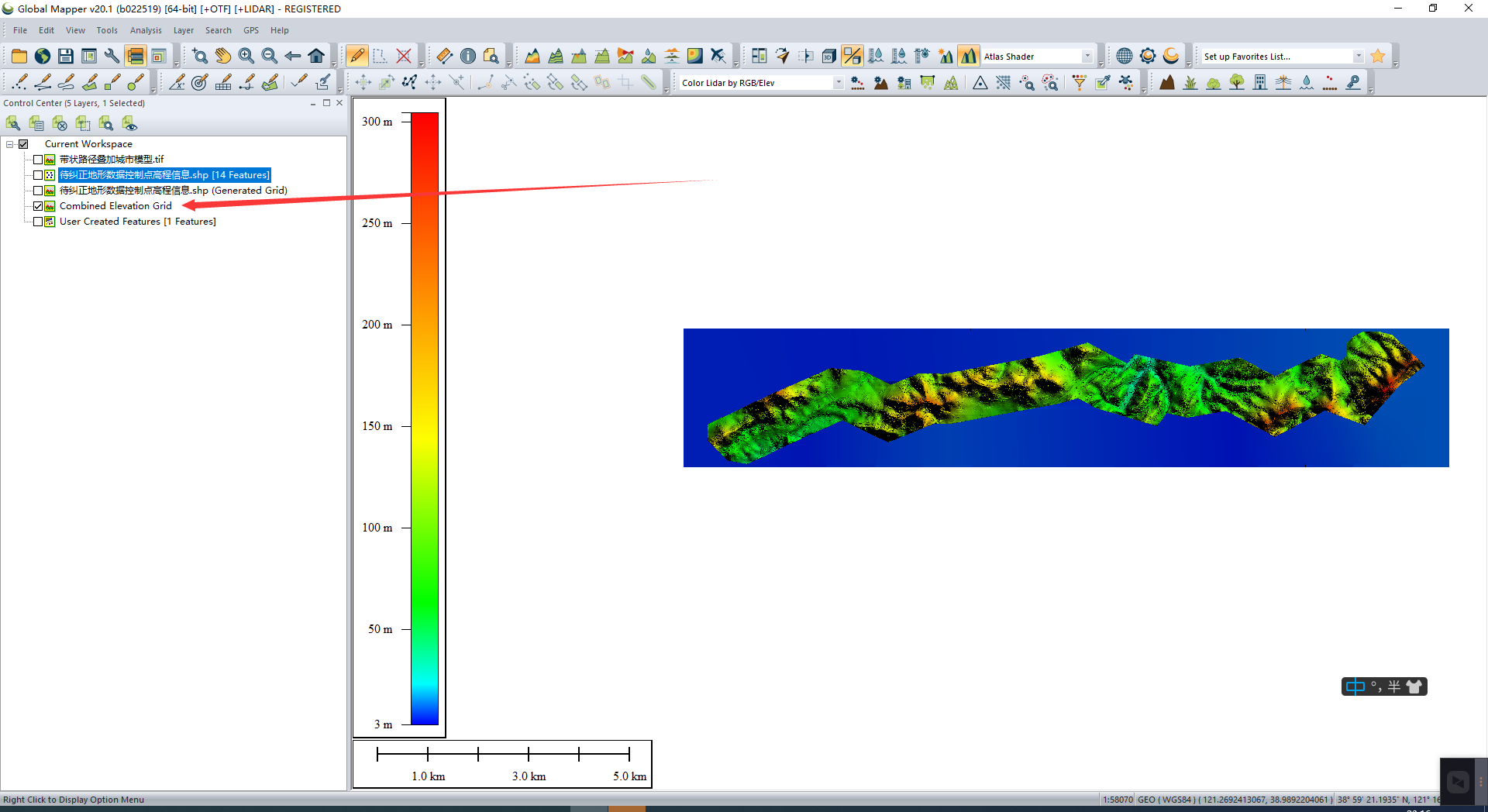

合并后的地形数据如图
七：检查

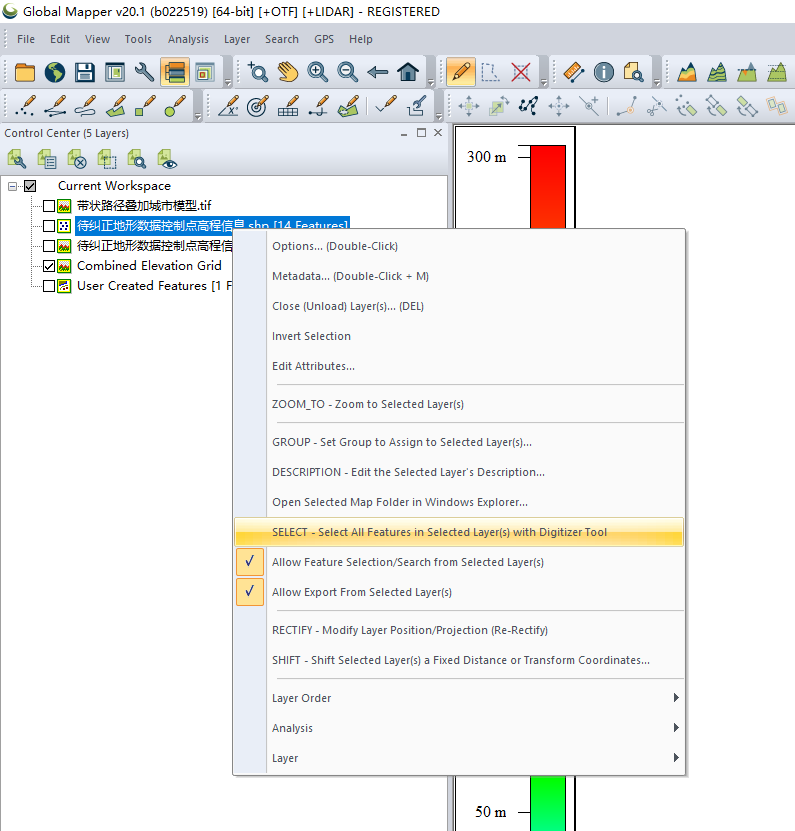

用控制点从合并后的地形数据，重新提取高程点，并打开属性表
可以看到，几乎没有太大偏差了，这个偏差来自于我们做了拟合运算以及，矢量变栅格时候的精度丢失。这里是5米的格网。
如果觉得这个差值还比较大，可以用成果数据作为带纠正数据，重新走一遍这个流程。
八、数据导出

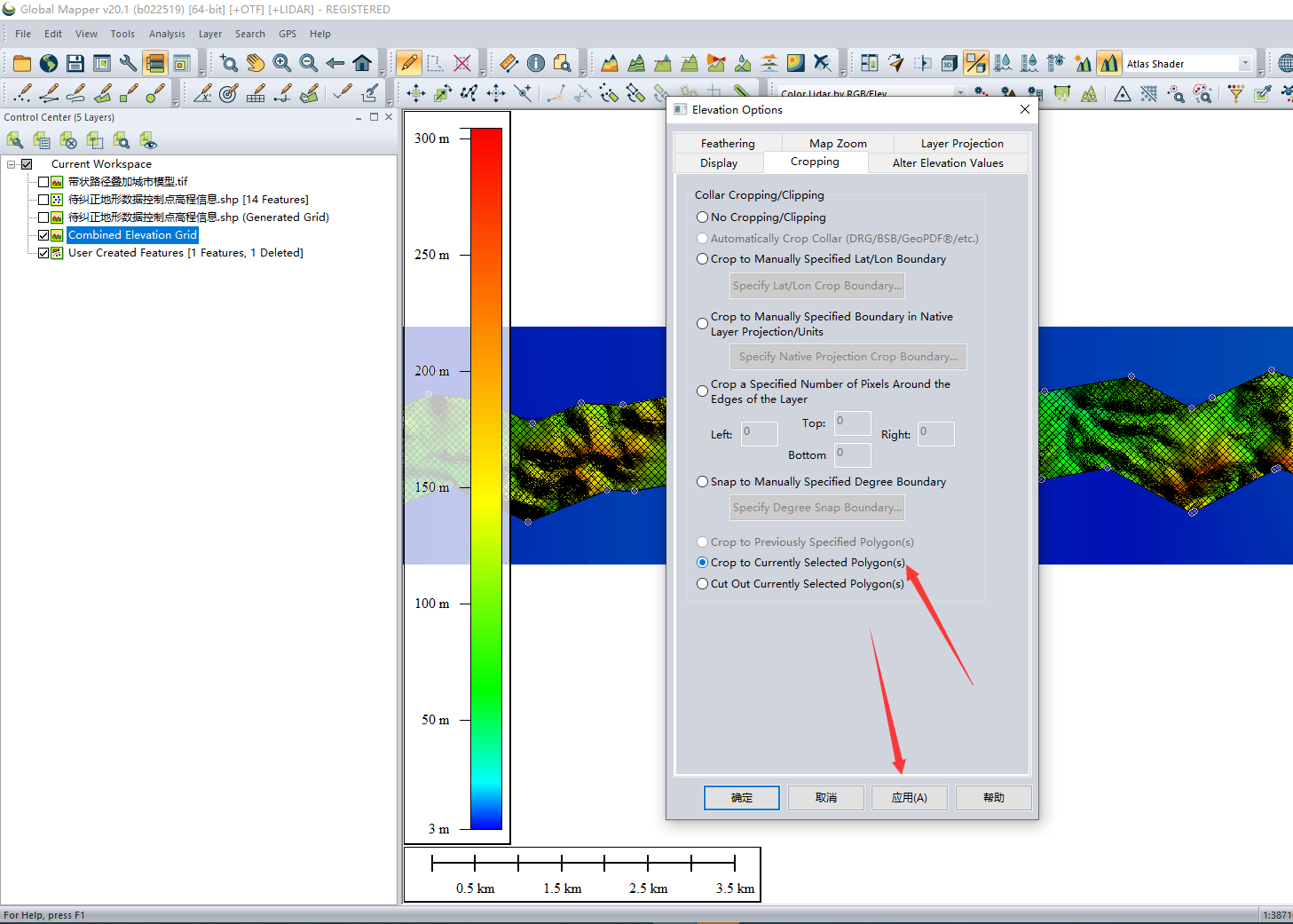

原来的数据不是矩形范围的，当前合并后的数据填充了整个矩形范围，重新裁剪一下。
提取原始数据的边界

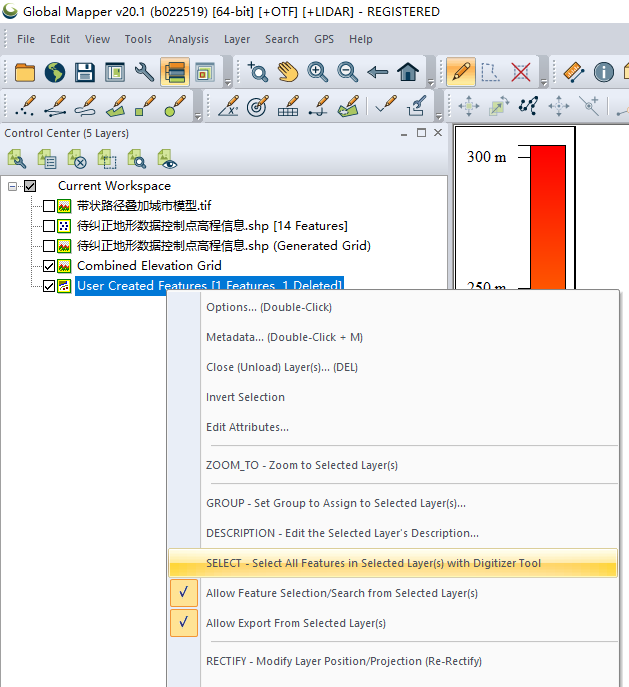

选中矢量边界
结果如下：

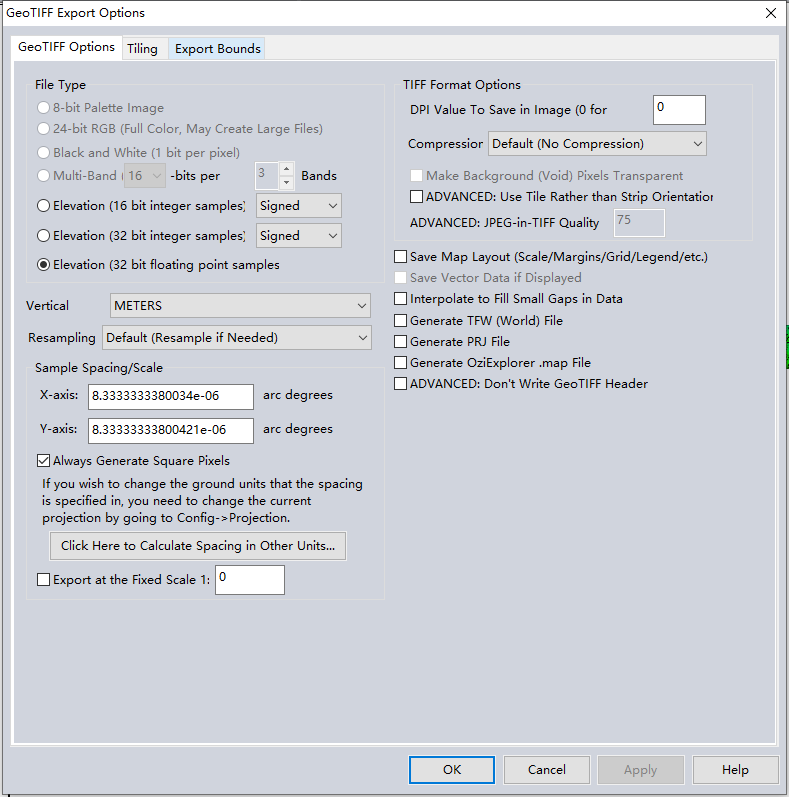

导出数据
