图新地球系列教程-标绘编辑：（一问看懂普普通通点线面标绘是如何把思路、想法符号化到地图上）

0序：

标绘编辑，是把自己的思路和方案体现到地图上的一个过程，也是图新地球软件使用频率最高的一个功能模块。

很多场景都需要用到标绘：

举几个例子：

河湖标绘：广州市之前下发过一个红头文件，使用图新地球进行河湖标绘，然后汇总提交数据
测绘：测绘前的场地查看、放样，单体化，矢量绘制，测量航测面积
规划设计的：查看现场环境，初步的选线、思路方案的呈现
林业农业：地块管理、果树管理
疫情防控：卡口管理，资源配置，每天社区晨会分工的必备神器
财商、审计：电子地球仪，看图，兴趣点标记，属性备注，各个省的GDP、人口，流入，流出，国家大势，国际冲突的最直观体现
教学（孩子的大局观培养）：电子地球仪，也可用于小孩子去过的所有地方，按年龄、地区分类组织标记，管理照片

1具体效果

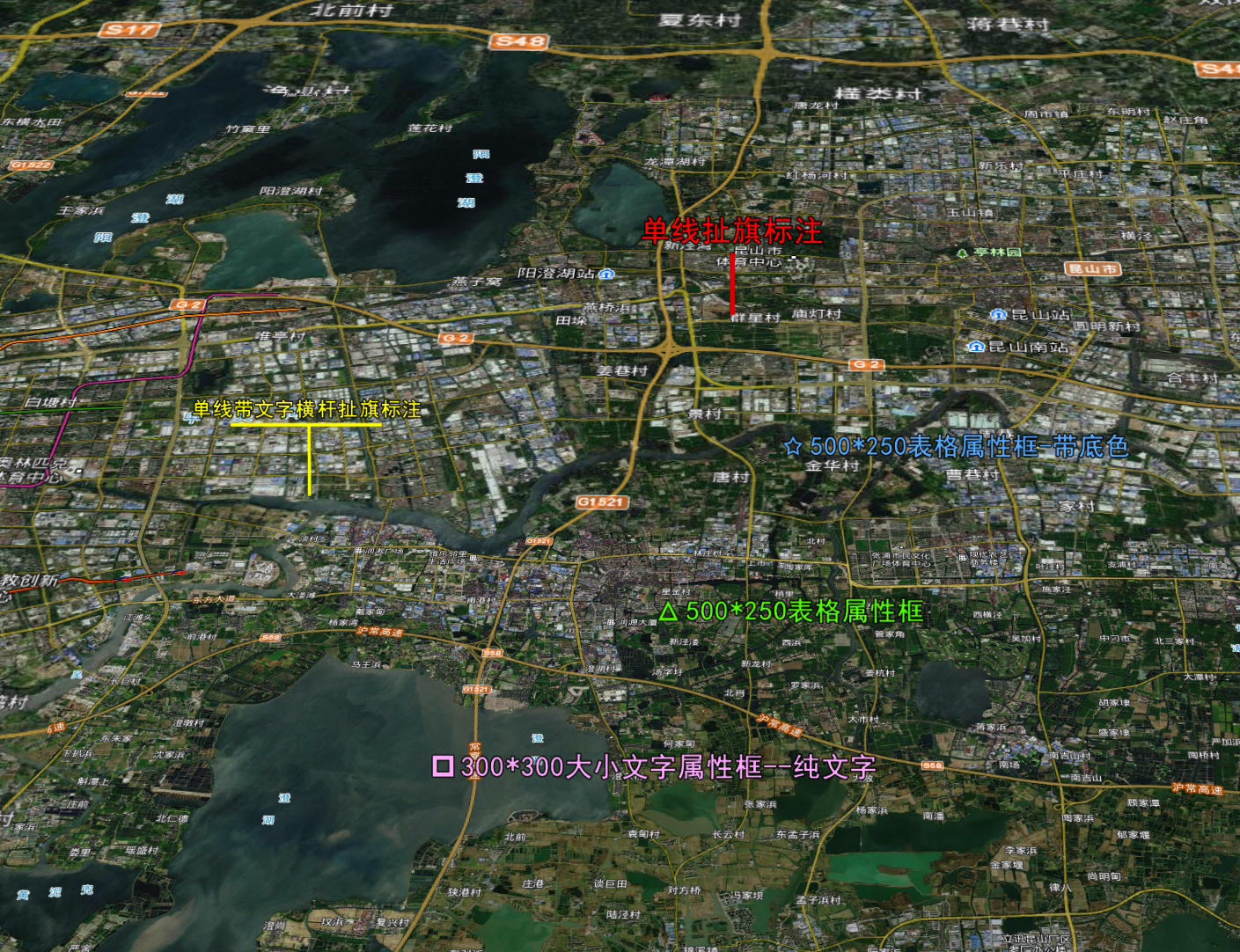

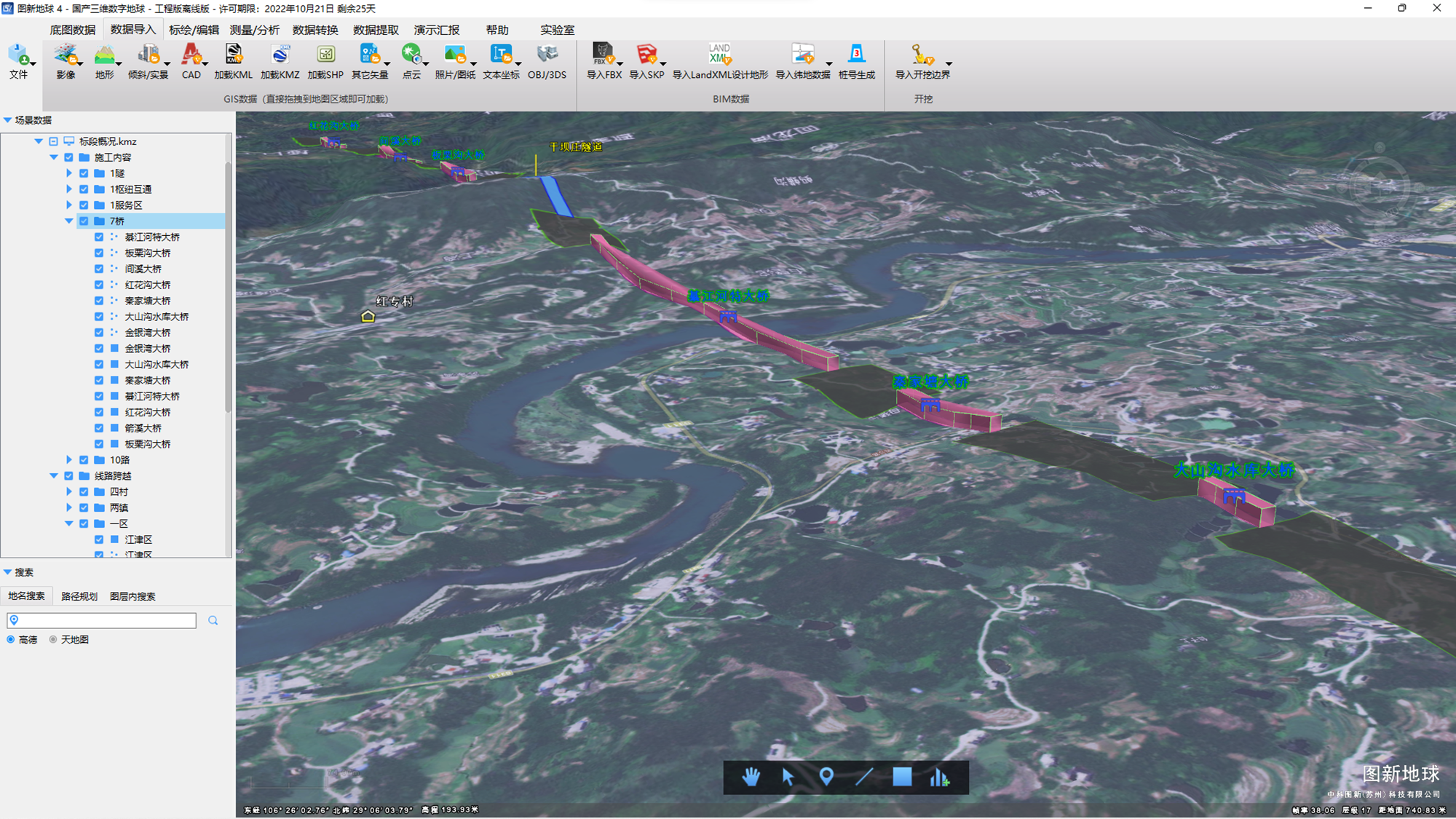

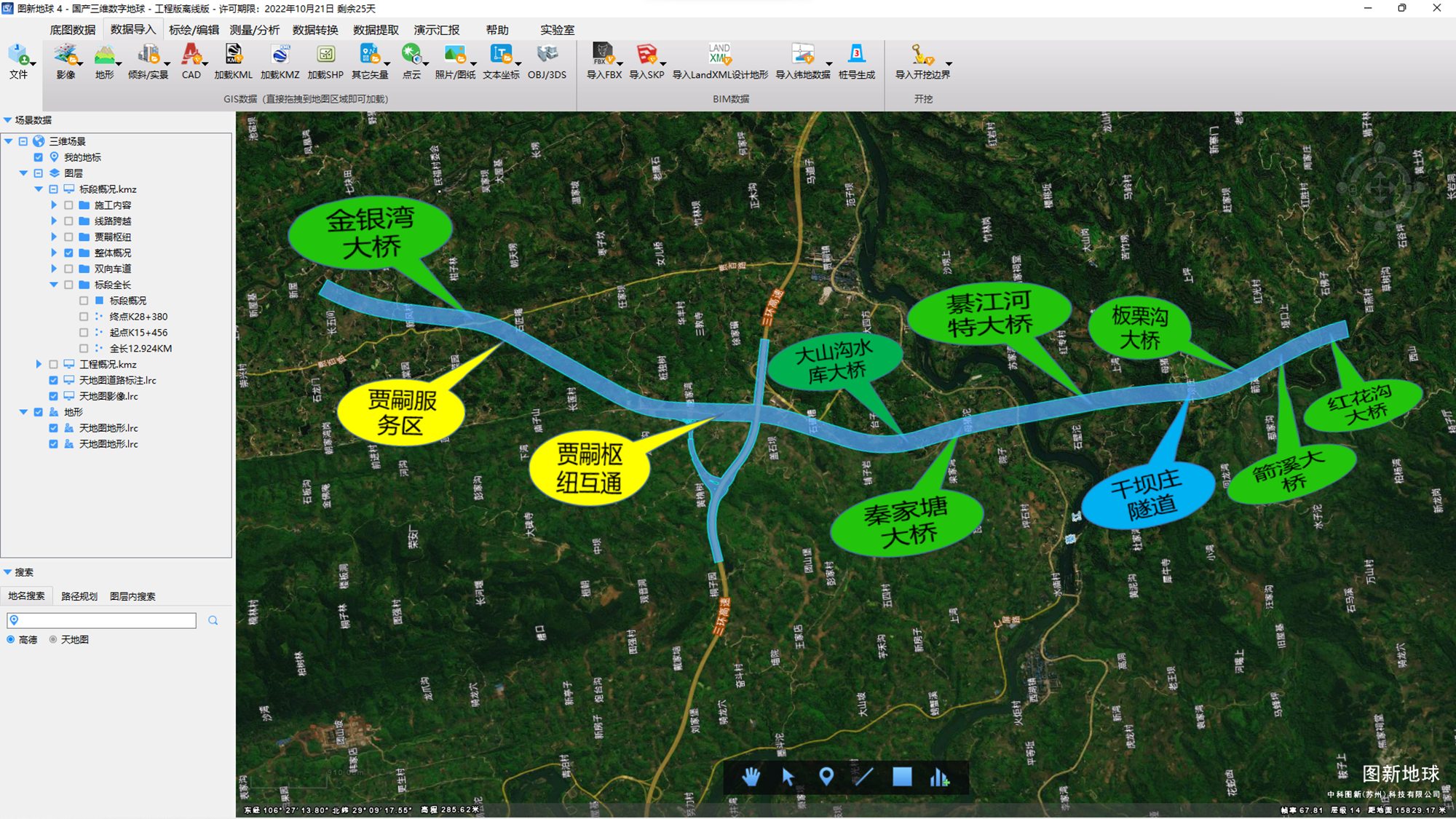

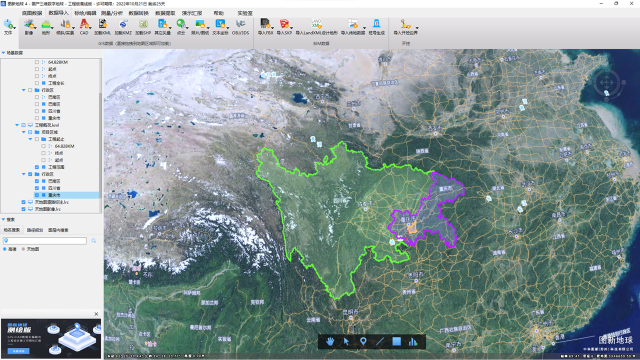

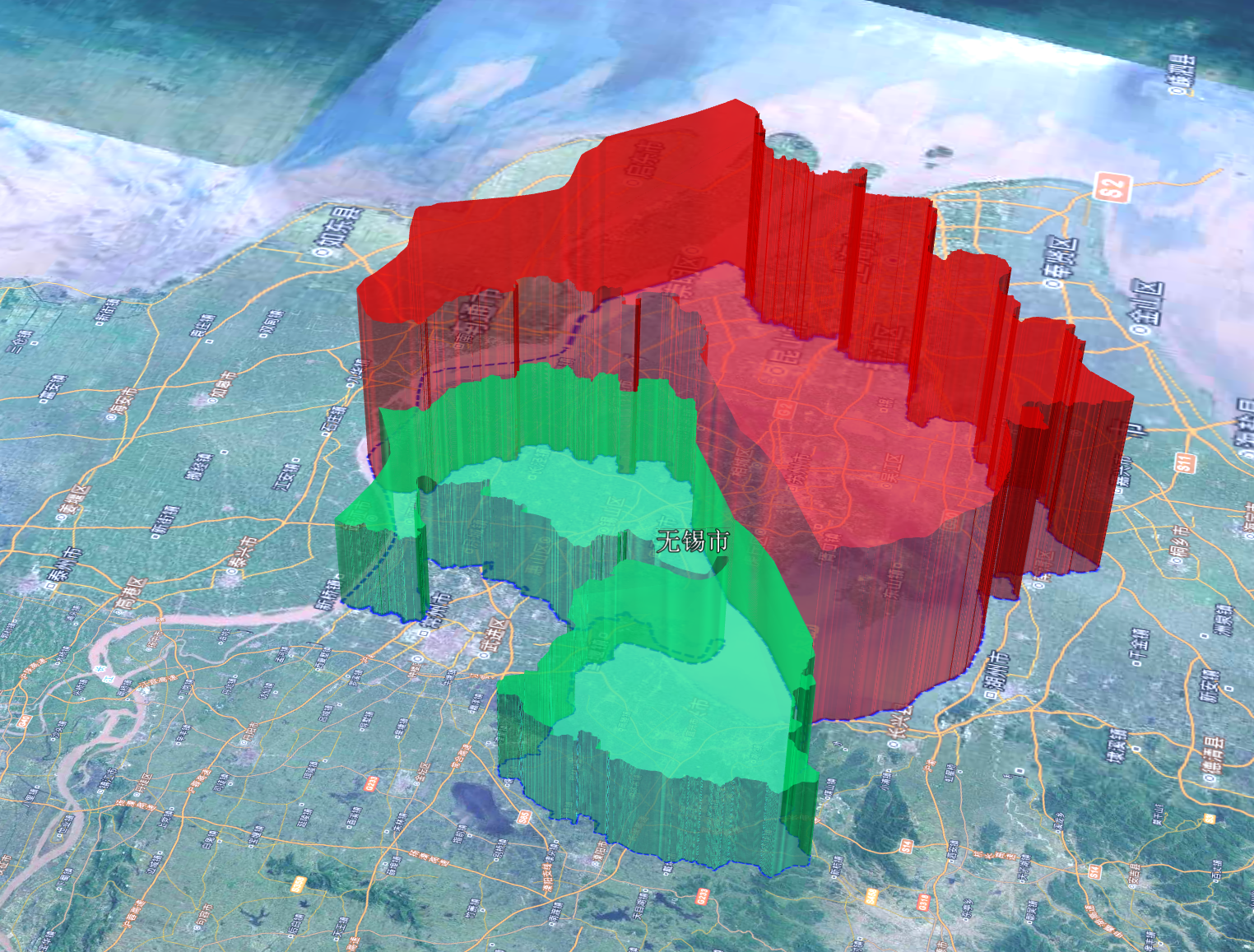

先看几个效果图



2标绘过程

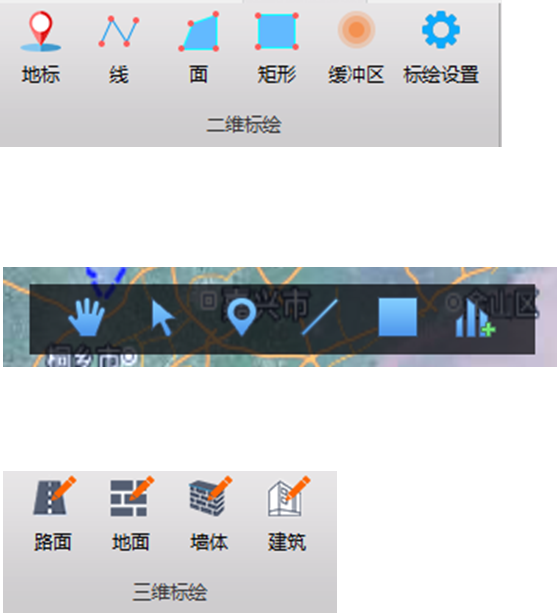

2.1基础标绘

点、线、面、矩形、圆、缓冲区

快捷键：

点标绘：alt+1

线标绘：alt+2

面标绘：alt+3

撤销：ctrl+z（和office保持一致。）

重做：ctrl+y（和office保持一致。）

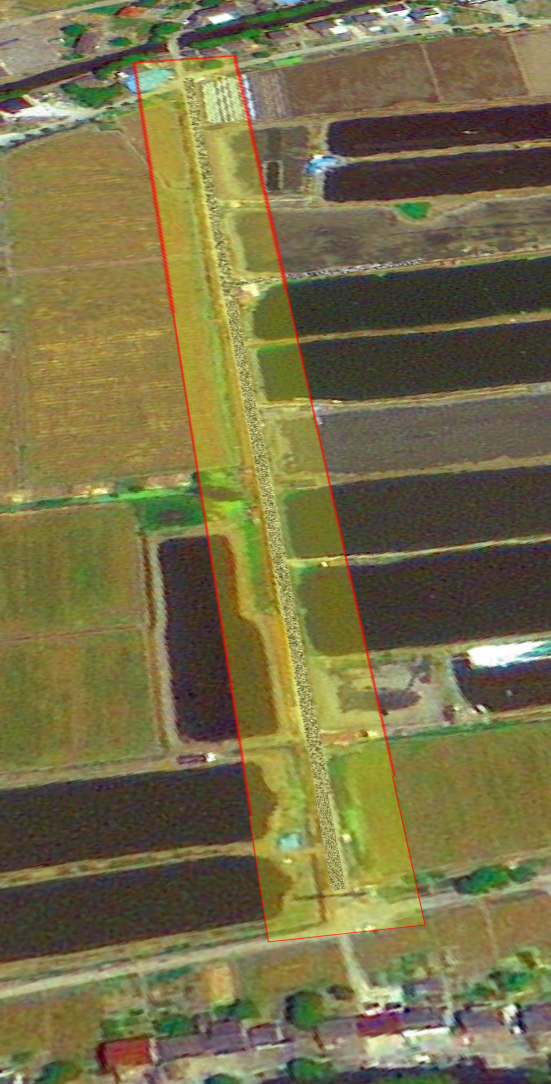

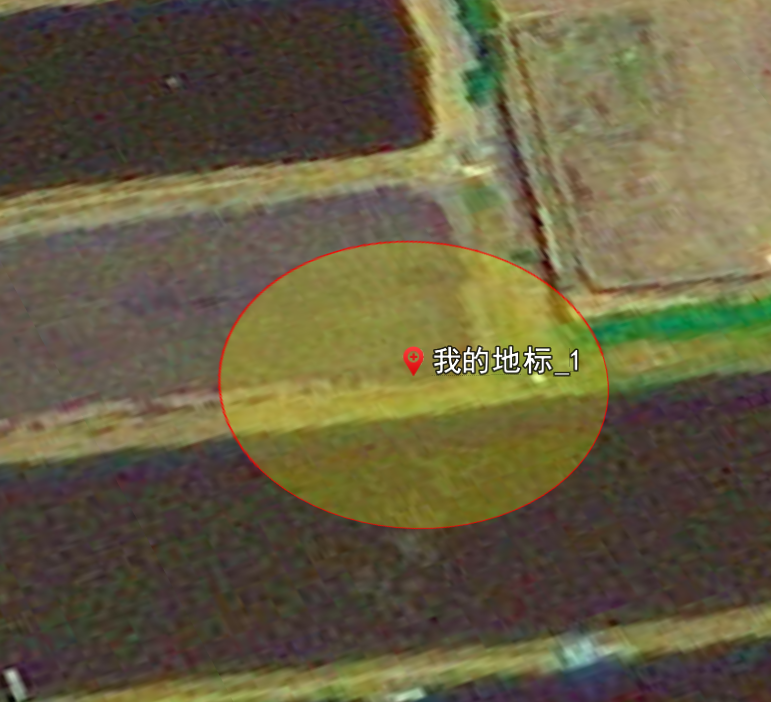

缓冲区：

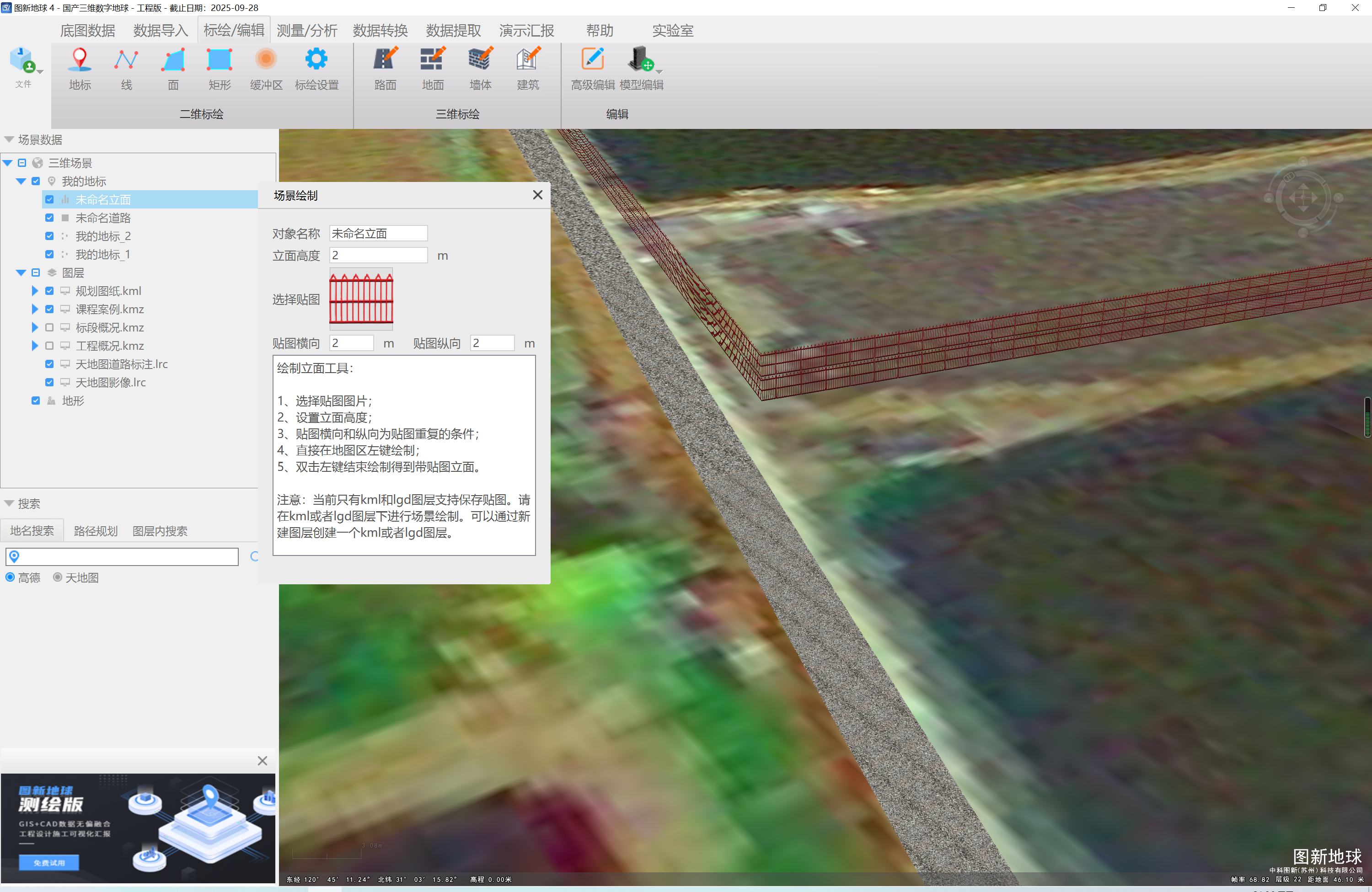

三维场布：

 2.2 辅助标绘：

行政界线搜索，地名搜索、路径规划

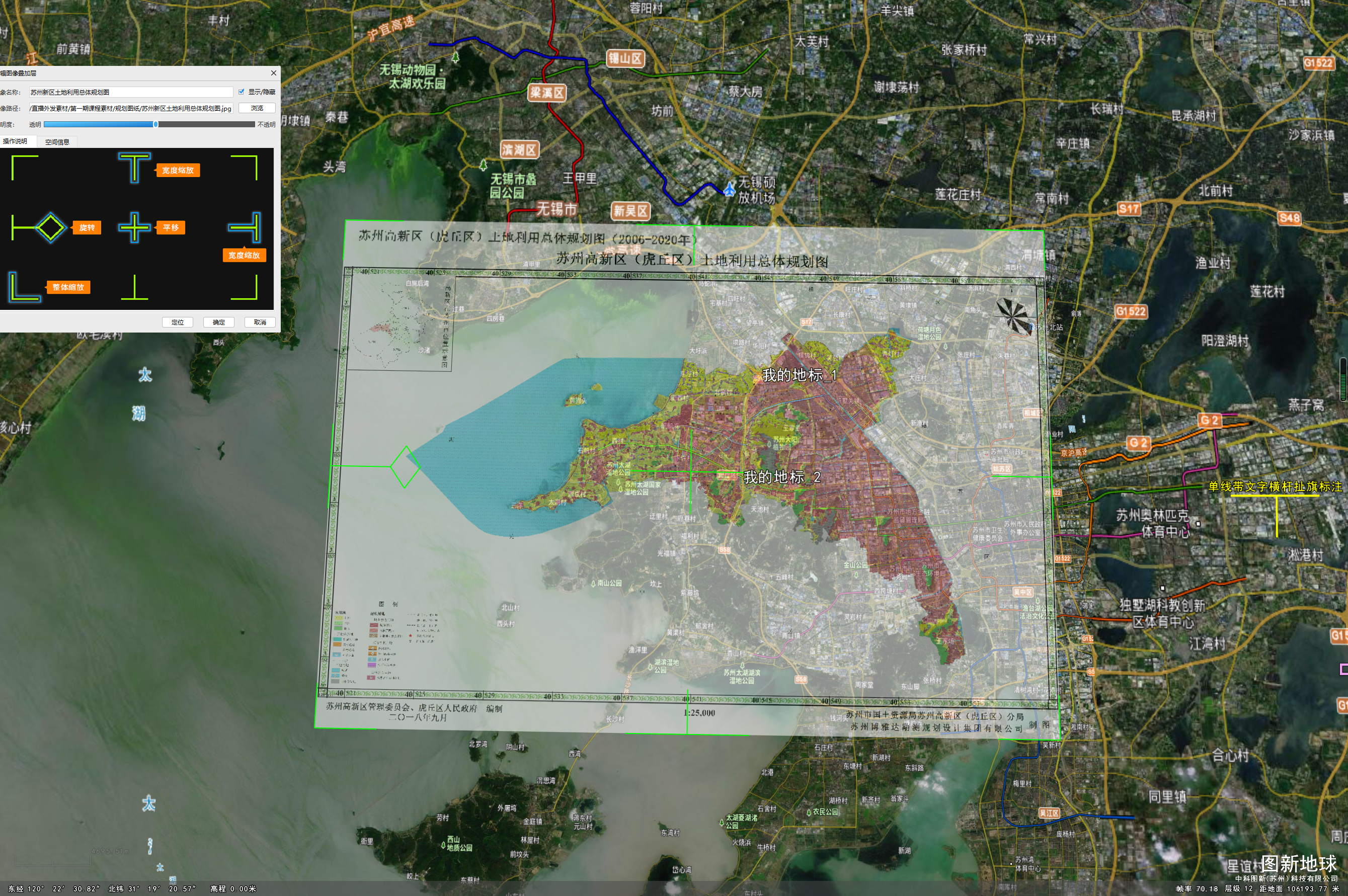

 2.3 文本图纸导入



 3.标绘的二次编辑（符号化与属性）

3.1 矢量二次编辑：

平移

插入节点

删除节点

继续绘制

逆序

线分割

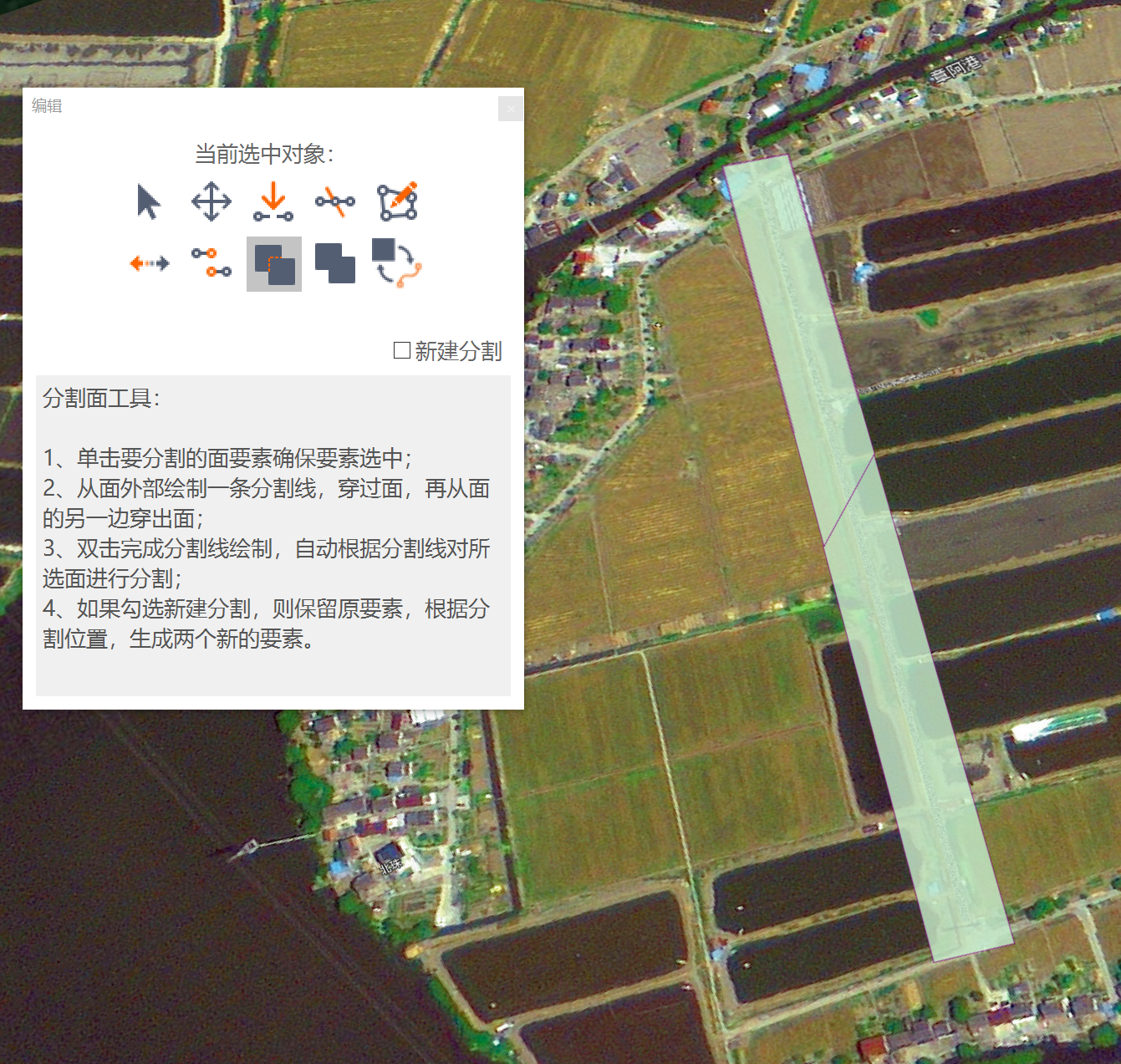

面分割

面合并

线面互转

3.2 符号化：

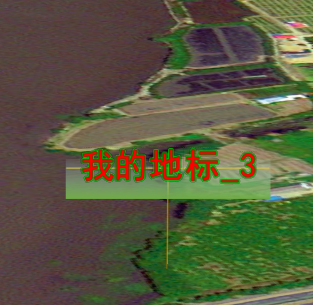

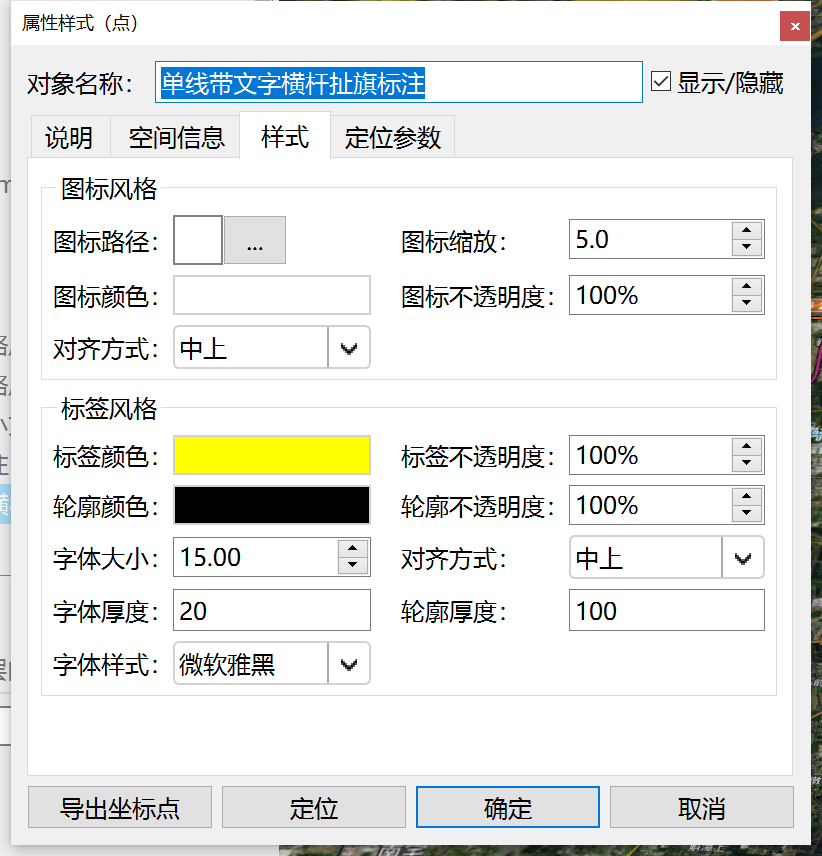

3.2.1点标注符号化：

注意事项：点标注的图标默认是渲染为24*24大小，放大倍数决定了图标最终大小

制作点标注图标，一定是正方形，我们可以根据实际像素换算一下缩放倍数即可

通过图标的对齐方式以及文字的对齐方式，控制文字和图标的叠加组合效果

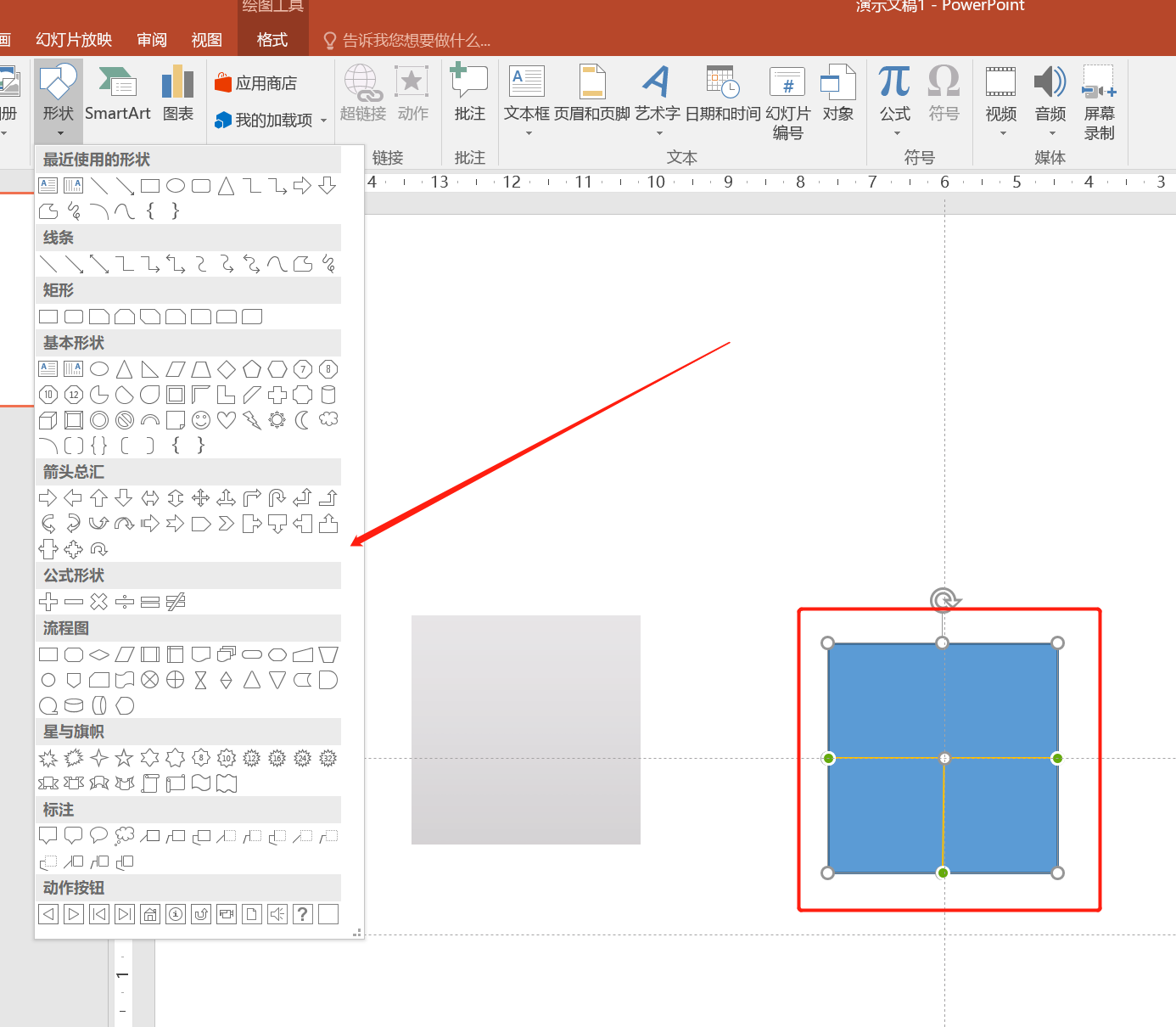

3.2.2 PPT中如何制作图标：

a.在PPT中放置一个大小为120*120像素的图片

b.绘制一个矩形，和图片大小一样（最后保持的时候，把这个图片设置为透明即可，下图蓝色矩形）

c.插入各种形状，注意图片的锚点

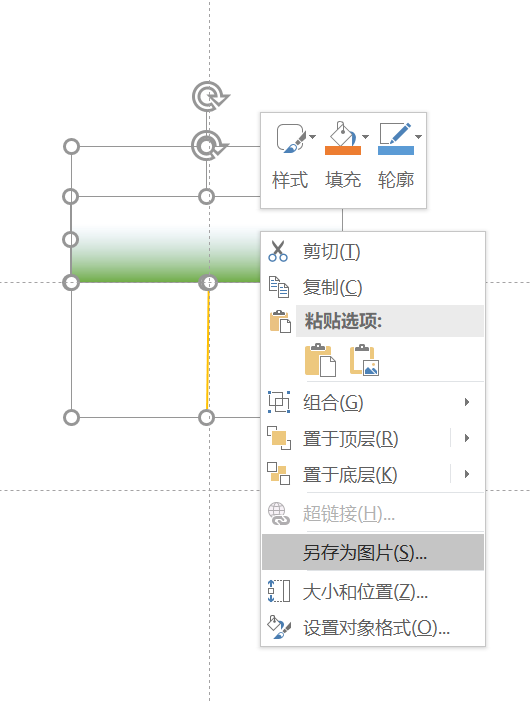

d.图片右键另存为

小技巧：般透明色的设置可以起到非常好的效果

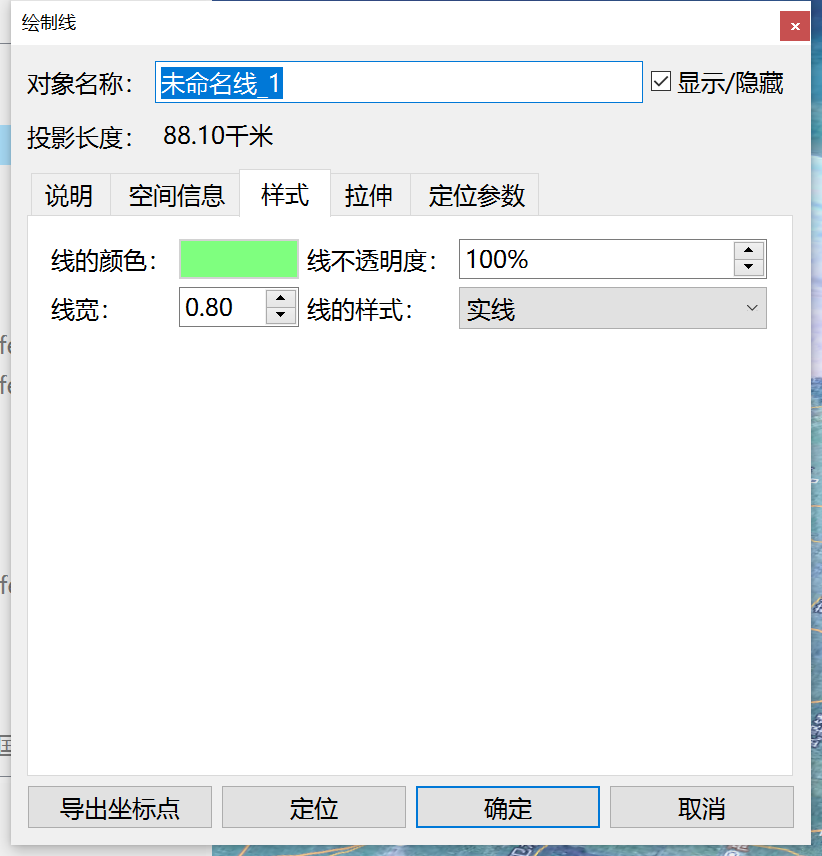

 3.2.3 线的符号化：

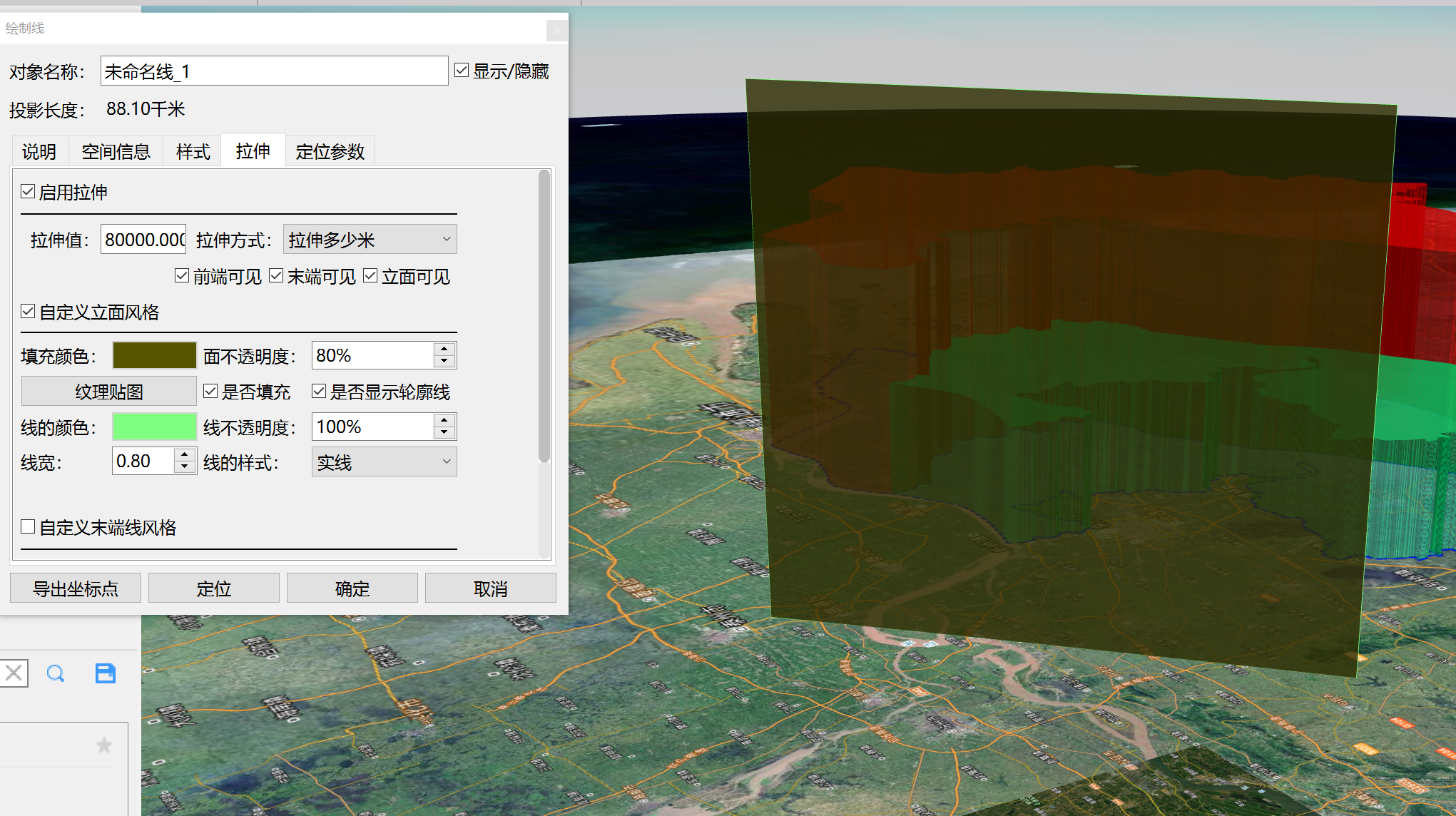

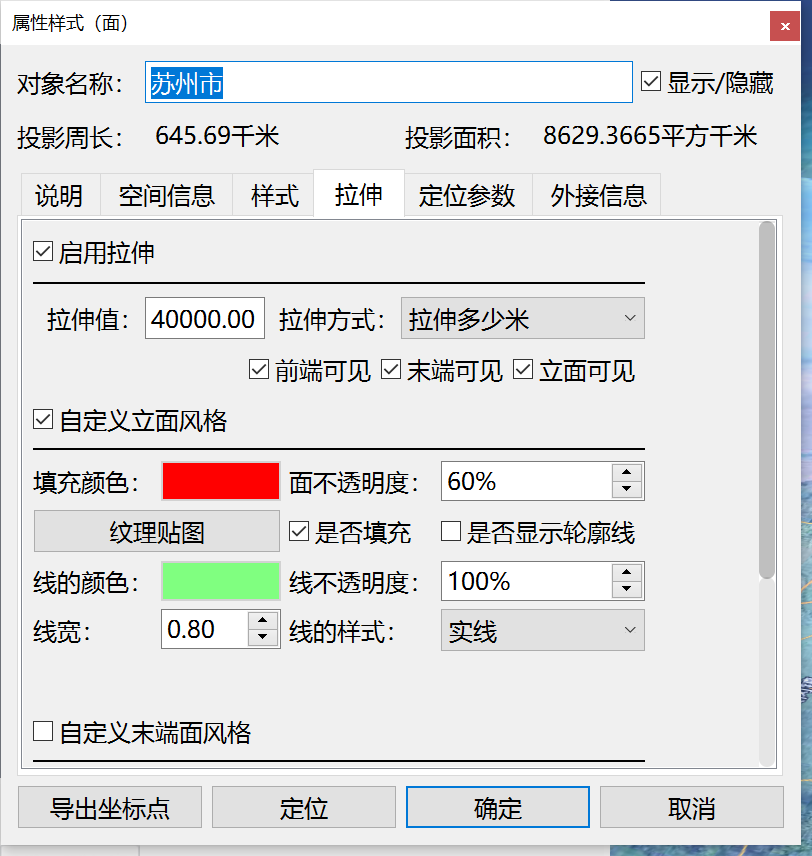

3.2.4面的符号化：

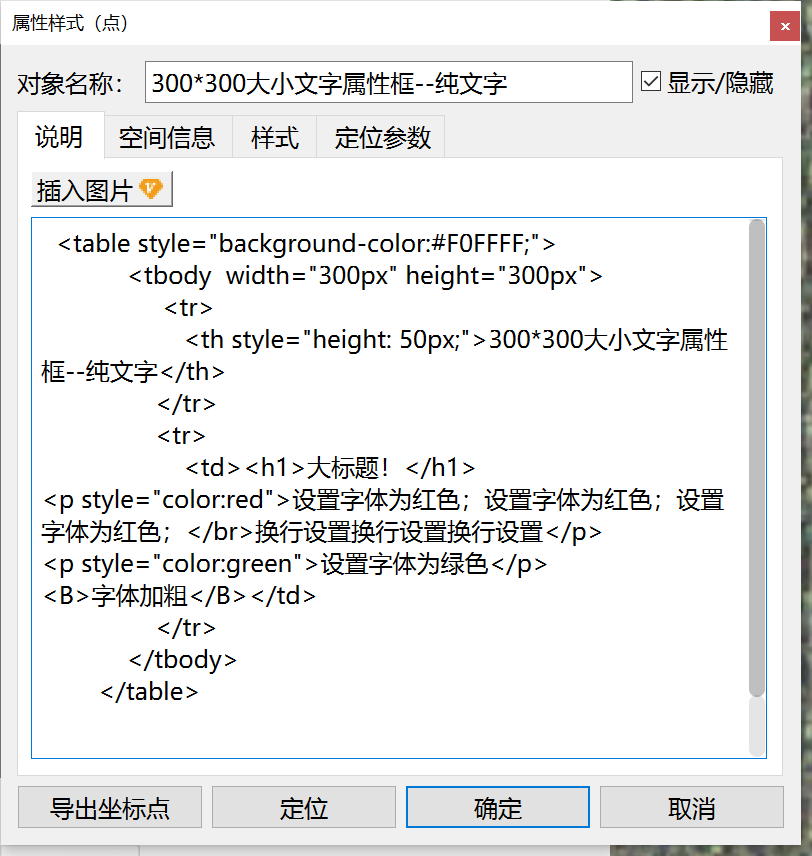

 3.2.5 属性对话框的编辑（富文本样式）







 模板代码如下：

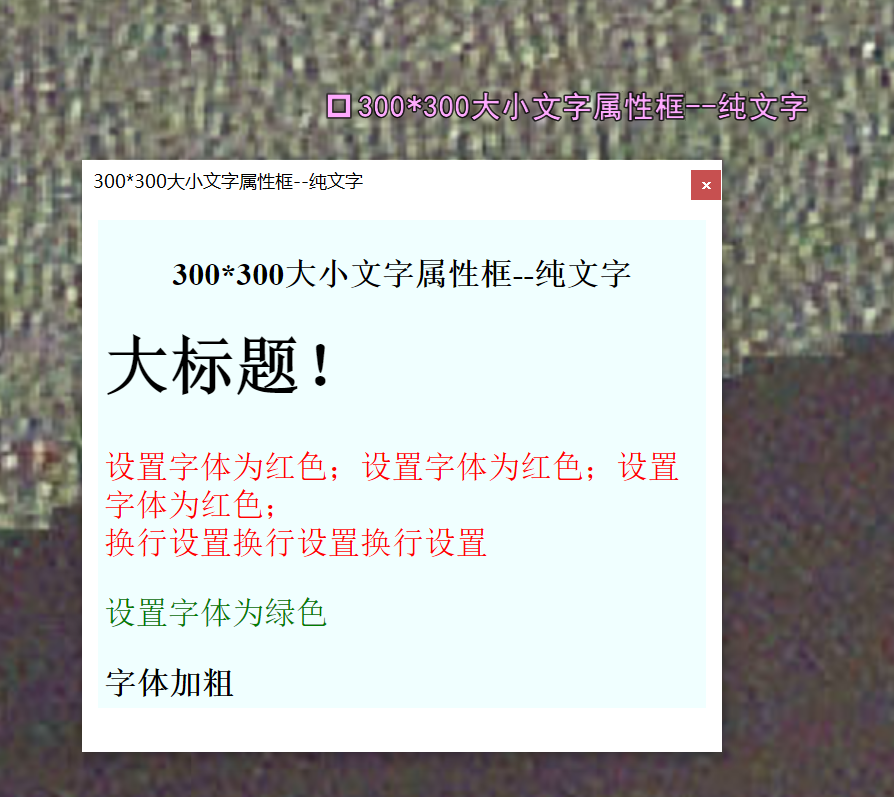

300*300大小文字属性框--纯文字

  <table style="background-color:#F0FFFF;">
            <tbody  width="300px" height="300px">
                 <tr>
                    <th style="height: 50px;">300*300大小文字属性框--纯文字</th>
                </tr>
                <tr>
                    <td><h1>大标题！</h1>
<p style="color:red">设置字体为红色；设置字体为红色；设置字体为红色；</br>换行设置换行设置换行设置</p>
<p style="color:green">设置字体为绿色</p>
<B>字体加粗</B></td>
                </tr>
            </tbody>
        </table>

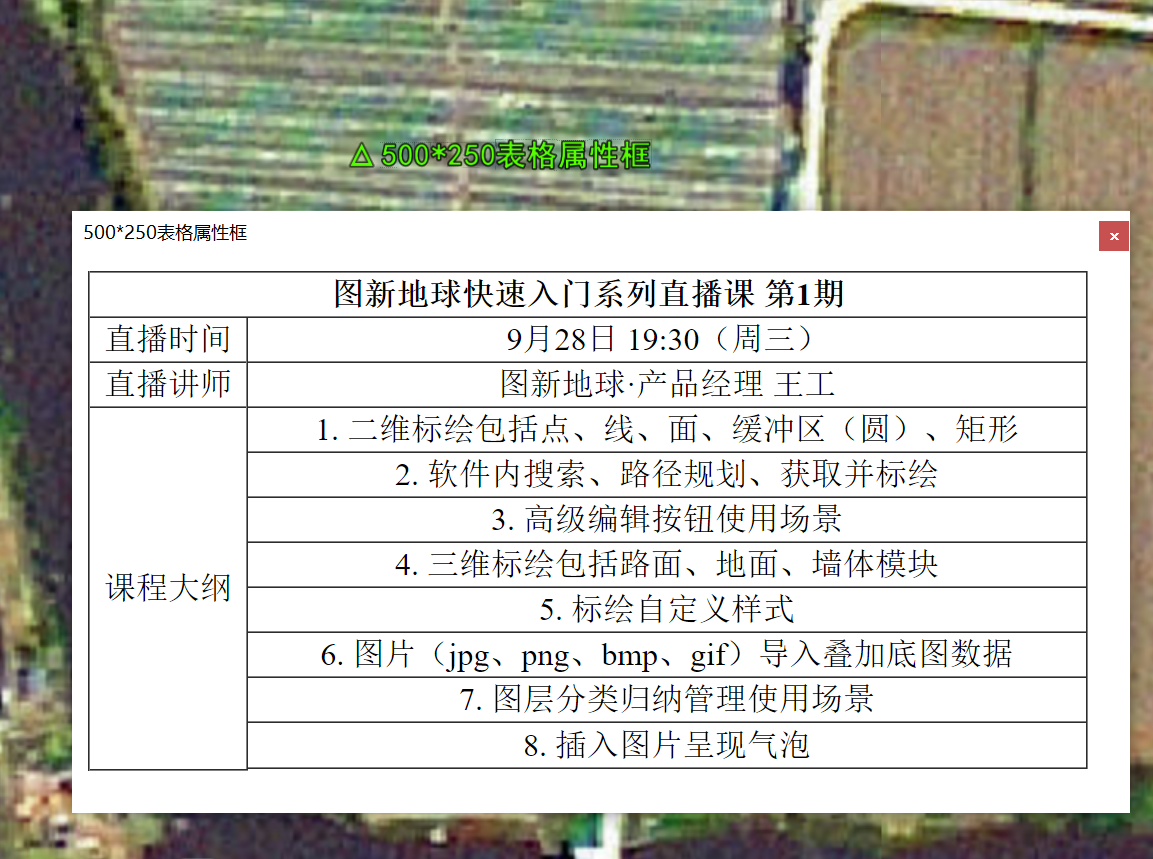

500*250表格属性框

 <table border="1px solid black"  width="500" height="250" style="text-align:center; border-collapse: collapse;">
           <tbody>
                <tr >
                    <th colspan="2">图新地球快速入门系列直播课 第1期</th>

                </tr>
                <tr>
                    <td>直播时间</td>
                    <td>9月28日 19:30（周三）</td>
                </tr>
                <tr>
                    <td>直播讲师</td>
                    <td>图新地球·产品经理 王工</td>
                </tr>
                <tr>
                    <td rowspan="9">课程大纲</td>
                    <td>1. 二维标绘包括点、线、面、缓冲区（圆）、矩形</td>
                </tr>
                <tr >
                    <td>2. 软件内搜索、路径规划、获取并标绘</td>
                </tr>
                <tr >
                    <td>3. 高级编辑按钮使用场景</td>
                </tr>
                <tr >
                    <td>4. 三维标绘包括路面、地面、墙体模块</td>
                </tr>
                <tr >
                    <td>5. 标绘自定义样式</td>
                </tr>
                <tr>
                    <td>6. 图片（jpg、png、bmp、gif）导入叠加底图数据</td>
                </tr>
                <tr>

                    <td>7. 图层分类归纳管理使用场景</td>
                </tr>
                <tr >
                    <td>8. 插入图片呈现气泡</td>
                </tr>
            </tbody>
        </table>

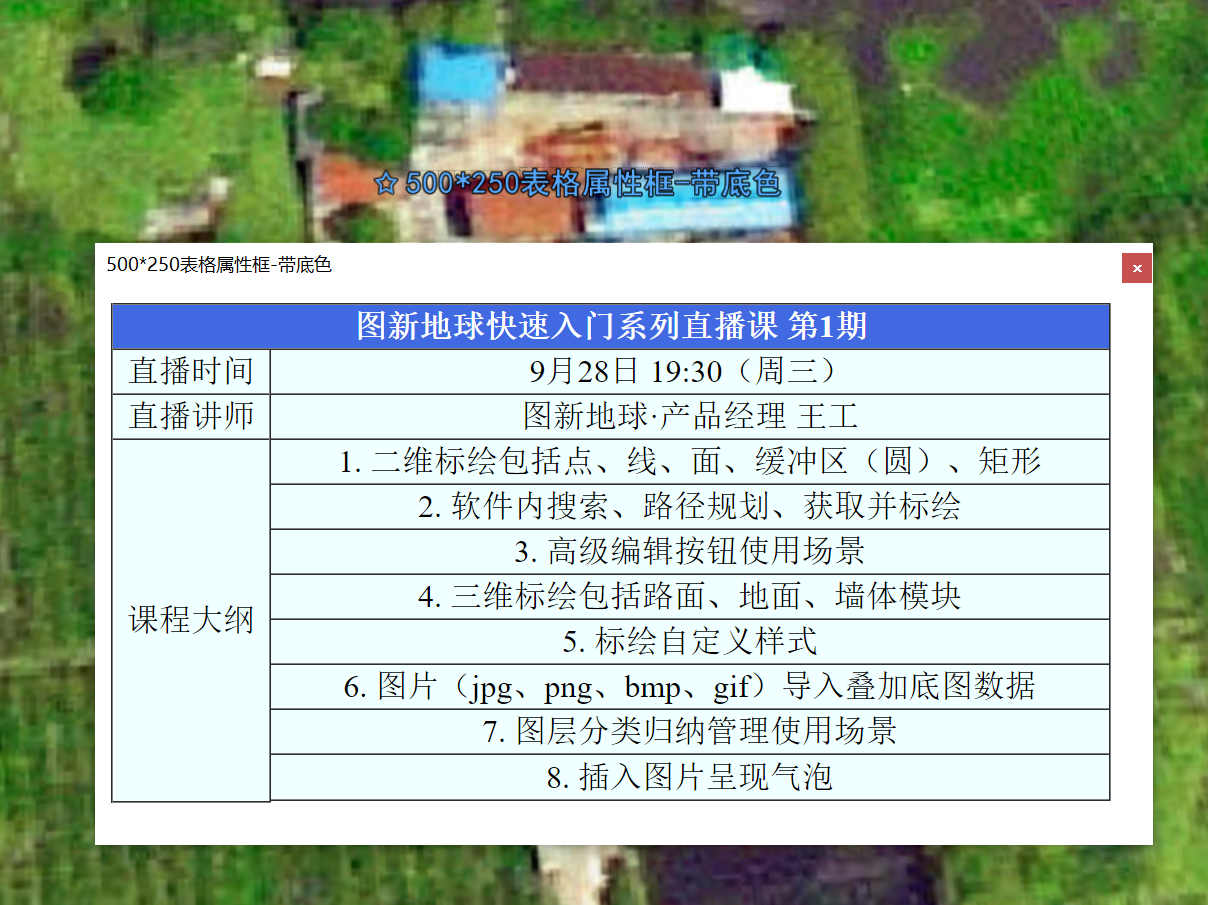

 500*250表格属性框-带底色

 <table border="1px solid black"  width="500" height="250" style="text-align:center; border-collapse: collapse;">
           <tbody>
                <tr style="background-color: #4169E1; color: white;">
                    <th colspan="2">图新地球快速入门系列直播课 第1期</th>

                </tr>
                <tr style="background-color:#F0FFFF">
                    <td>直播时间</td>
                    <td>9月28日 19:30（周三）</td>
                </tr>
                <tr style="background-color:#F0FFFF">
                    <td>直播讲师</td>
                    <td>图新地球·产品经理 王工</td>
                </tr>
                <tr style="background-color:#F0FFFF">
                    <td rowspan="9">课程大纲</td>
                    <td>1. 二维标绘包括点、线、面、缓冲区（圆）、矩形</td>
                </tr>
                <tr style="background-color:#F0FFFF">
                    <td>2. 软件内搜索、路径规划、获取并标绘</td>
                </tr>
                <tr style="background-color:#F0FFFF">
                    <td>3. 高级编辑按钮使用场景</td>
                </tr>
                <tr style="background-color:#F0FFFF">
                    <td>4. 三维标绘包括路面、地面、墙体模块</td>
                </tr>
                <tr style="background-color:#F0FFFF">
                    <td>5. 标绘自定义样式</td>
                </tr>
                <tr style="background-color:#F0FFFF">
                    <td>6. 图片（jpg、png、bmp、gif）导入叠加底图数据</td>
                </tr>
                <tr style="background-color:#F0FFFF">

                    <td>7. 图层分类归纳管理使用场景</td>
                </tr>
                <tr style="background-color:#F0FFFF">
                    <td>8. 插入图片呈现气泡</td>
                </tr>
            </tbody>
        </table>

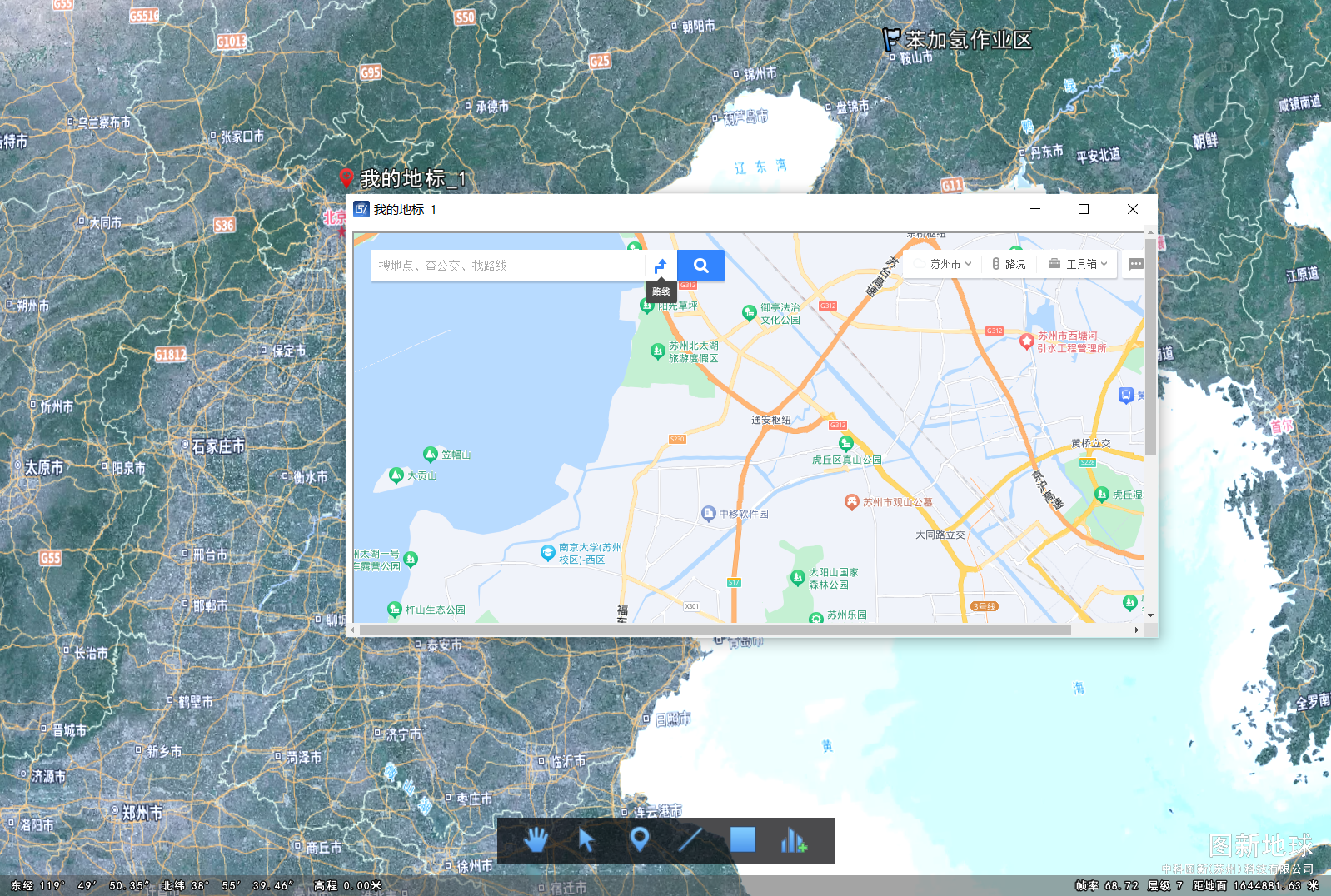

1024*600的外部网页属性框

<iframe src="https://map.baidu.com/@13410419,3656194,13z" width="1024" height="800"></iframe>

4.数据管理：

工程管理：

文件下，另存工程

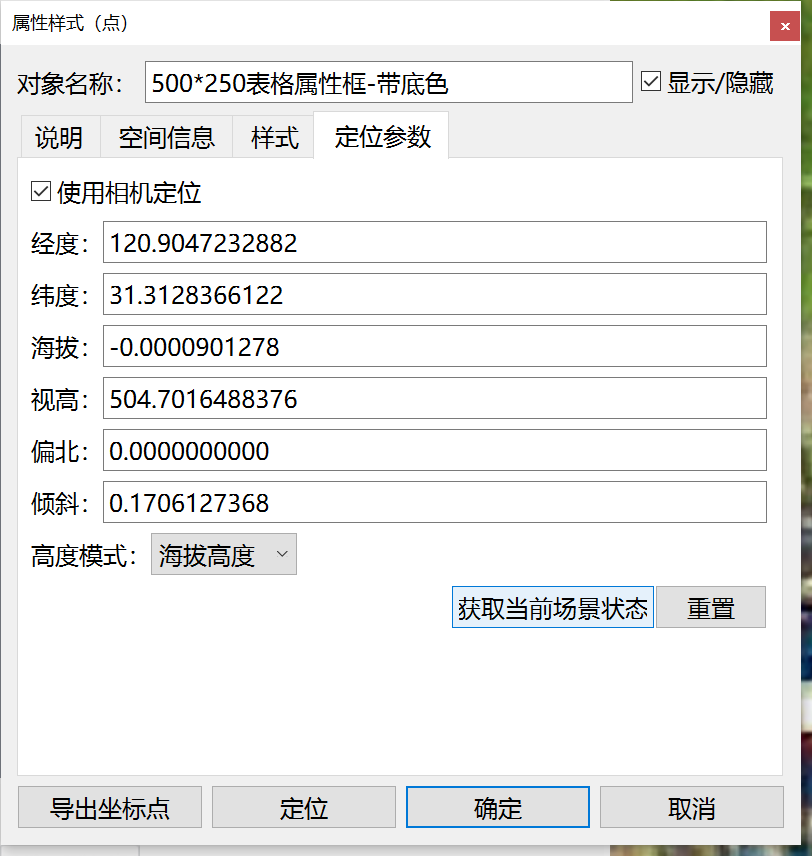

相机定位：

 类似于书签功能

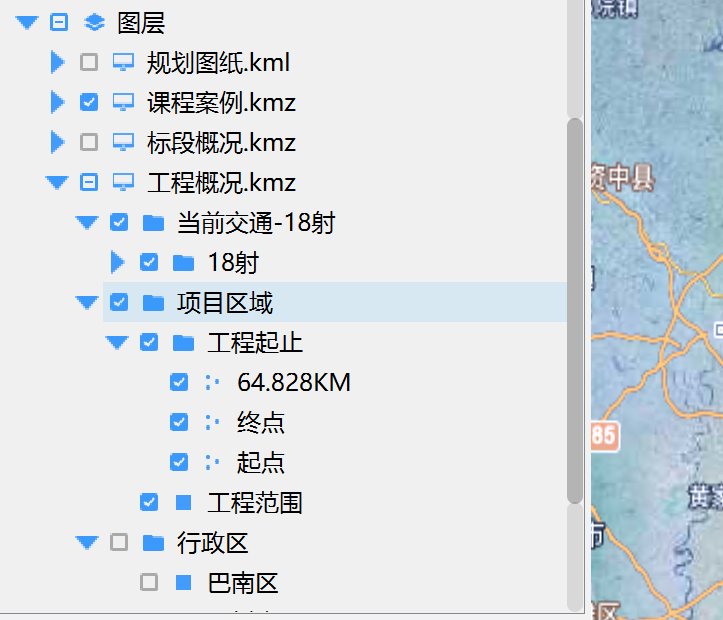

图层文件夹

图层内文件夹

KML、KMZ、shp、lgd、

kml是明文

kmz是kml和附件的压缩包

shp有字段，只能存储点、线、面中的一种

lgd，二进制文件流，有单独的索引，加载效率高
