十分钟给甲方发一个微信可查看的CAD图纸叠加航测成果案例

0.序：

无人机测绘成果的应用非常广，不论是做测绘的、做设计的还是做施工的，只要需要知道现场的状况，现在基本都用无人机做航测。

测绘的线化图，设计的方案、施工中拿到的设计图，基本都是dxf、dwg格式的CAD图纸。

技术先进了，业主单位的要求也高了，给提供线化图的时候，经常要求能否和现状图叠加一下，能否在手机上直接查看。设计方案给业主单位看，也是要求能否把方案叠加现状图纸一起看。甚至现在的社区网格化管理，园林绿化的精细化管理，都是在航测成果的基础上叠加CAD图纸。

当前很多做法是，在CAD图纸中嵌入无人机航测的正射影像，然后打印出图（pdf）。对GIS制图懂的多一些的，会采用ArcGIS、GlobalMapper等软件，出更加美观的专业图纸（Tif或者jpg）。

问题在于：

1.CAD嵌入无人机航测的正射影像，最大体积不超1Gb，这是CAD自身的限制

2.制图是专业的事情，上手门槛尬

3.pdf、jpg在手机上查看，经常会因为没有【勾选原图】而导致模糊，地图的放到、缩小、旋转等操作不是很便捷。

本文的核心是【图新地球网页端】快速完成浏览器链接、微信二维码的制作，让业主在手机上无需安装任何软件，即可自由的放大、缩小、旋转CAD图纸与测绘成果的叠加效果。

先看效果图

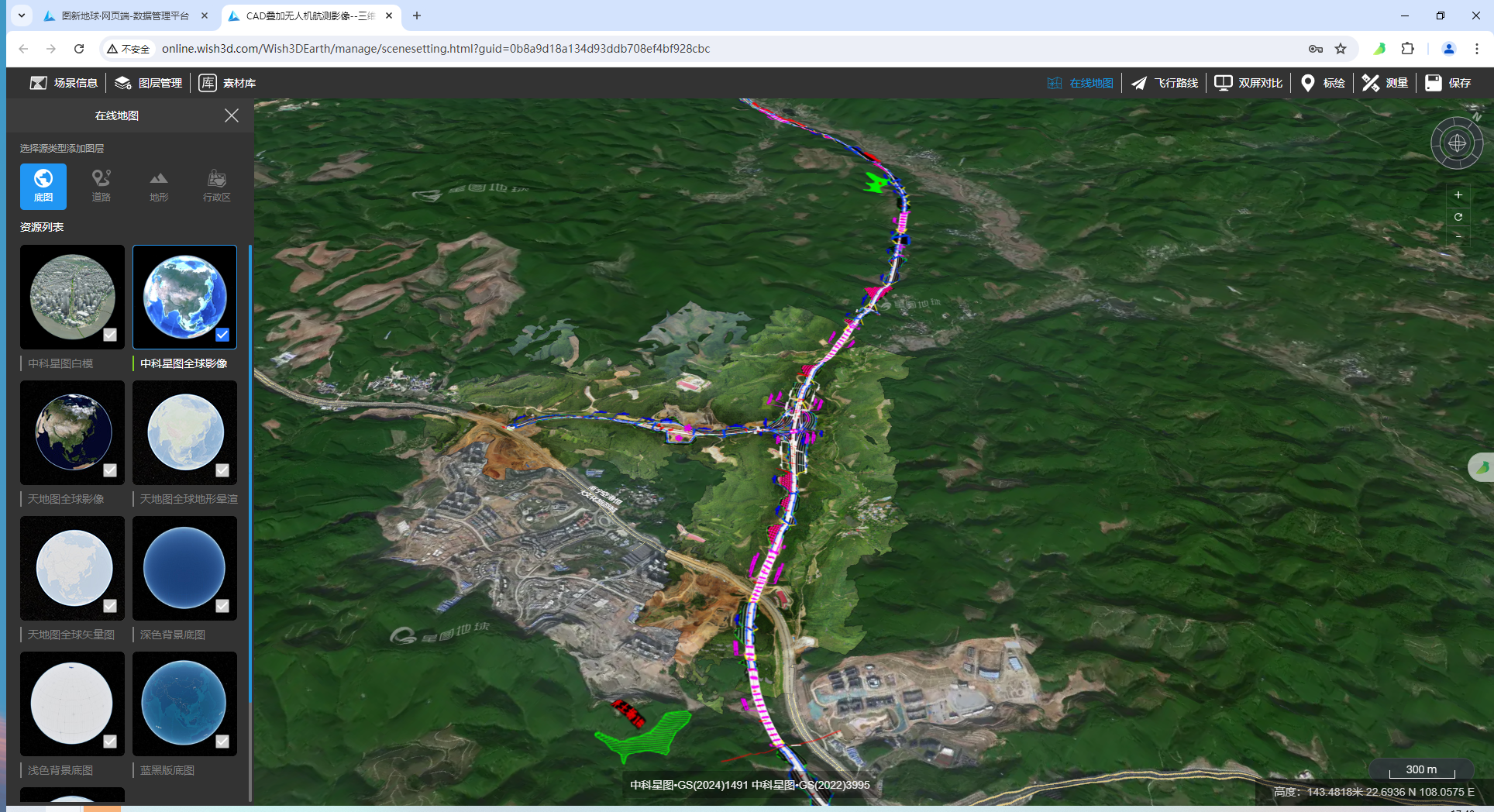

电脑浏览器下的查看效果

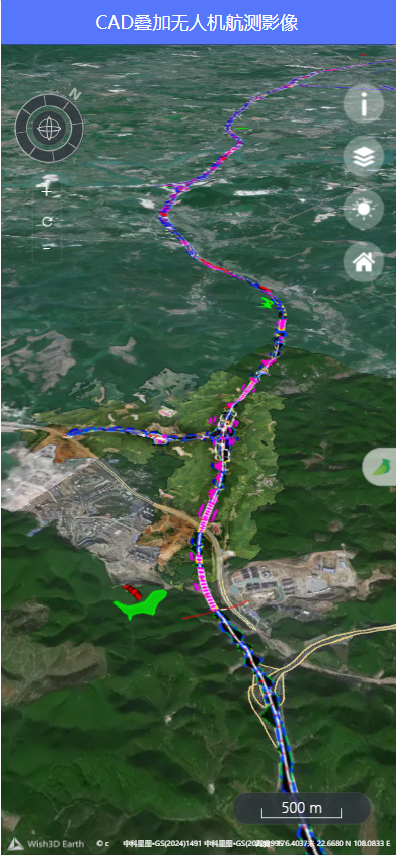

手机上的查看效果

1.数据上传

网页端产品，做数据的展示分享，第一步是数据的上传。

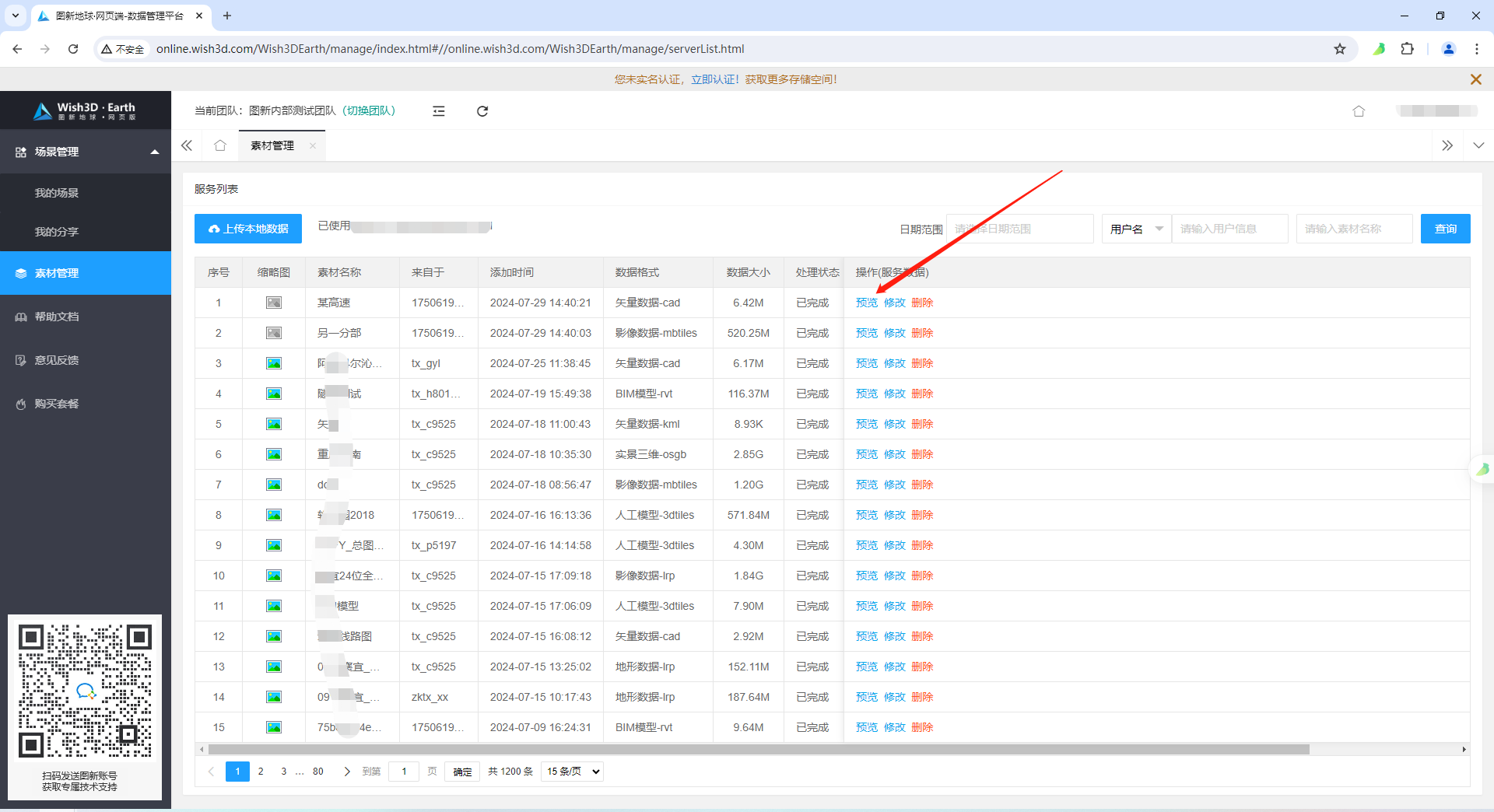

在图新地球网页端中，点击【素材管理】，【上传本地数据】，直接上传无人机航测成果（tif格式的影像、osgb格式的倾斜模型、mbt格式的影像包、dxf、dwg格式的CAD图纸）都可以

数据上传完成后，可以直接点击【预览】按钮进行查看

需要注意的是：cad图纸，要提前配置投影文件，关于投影文件的配置请参考：

Prj文件的几种制作方式-CSDN博客

2.场景构建

图新地球网页端可以构建多个项目，每个项目可以认为是一个【场景】，每个场景可以加载不同的数据，设置不同的初始视角，创建不同的分享链接。

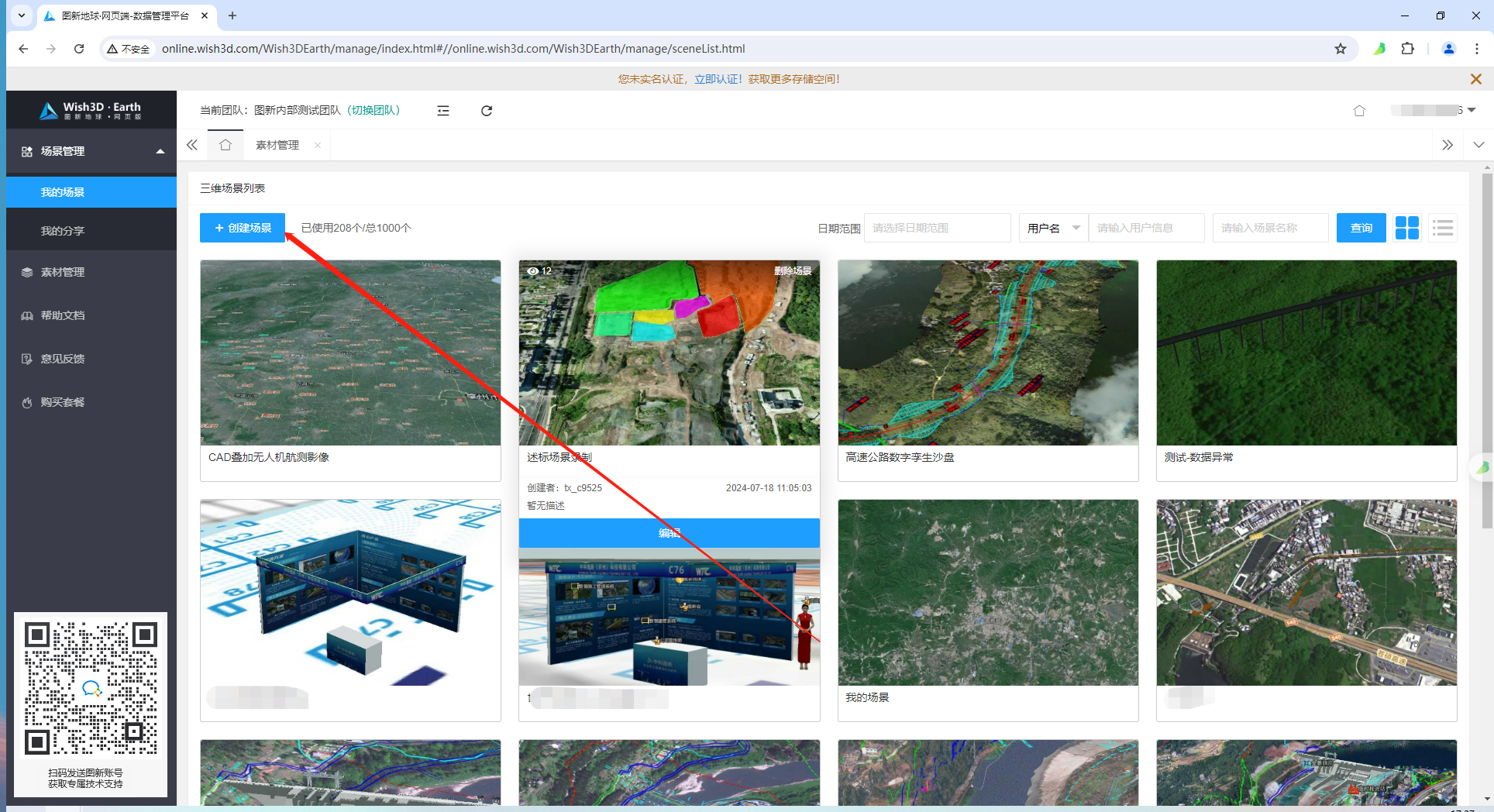

在【场景管理】标签下面，点击【创建场景】

在【素材库】中，选择刚才发布的数据

点击【在线底图】可以切换底图，道路标注、地形

注意：

1.如果需要有大范围的立体效果，最近天地图地形服务不可用了，可以用【星图地形】

2.如果倾斜模型和地形不匹配，可以在图层列表中点击数据编辑，调整数据的高度。

3.一定要点击【保存】

3.创建分享链接

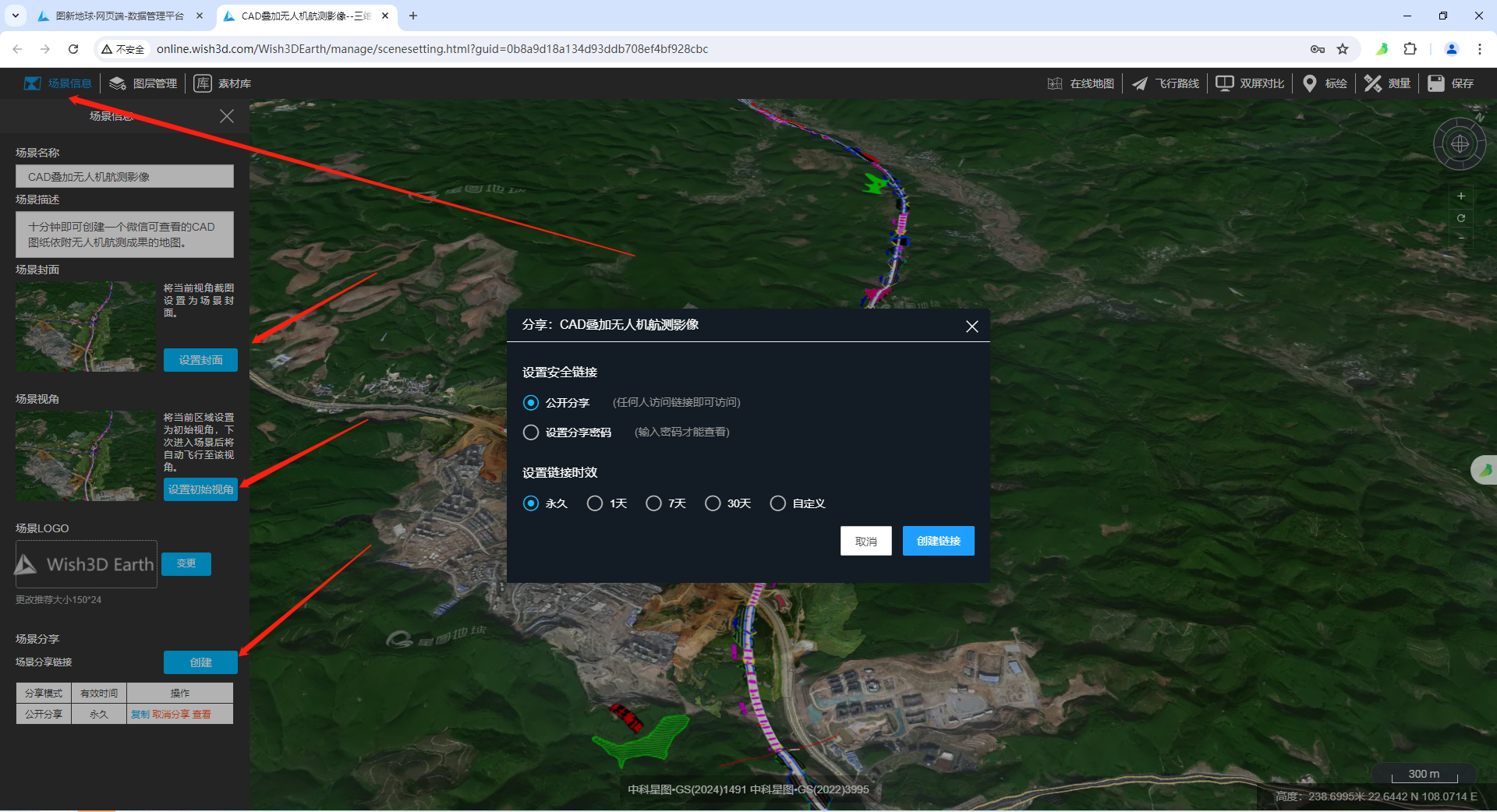

场景创建好，就可以创建分享链接了。

如果设置一个默认的【视角】，可以让打开链接的时候，自动定位到指定的位置。

分享链接可以设置密码、有效期等
