地方坐标系CAD如何转成标准的国家2000

0序：

现在基本全国范围内都在逐步的应用国家2000了。不分设计院可能由于项目等原因，还在使用地方坐标系，这些地方坐标系的数据很难和标准地图进行叠加。

有些软件提供了4参数的方法来接入地方坐标系的CAD。但不是所有的软件，平台都提供了这个操作。

如果能把CAD从地方坐标系转为标准的国家2000，则到哪都好使了。

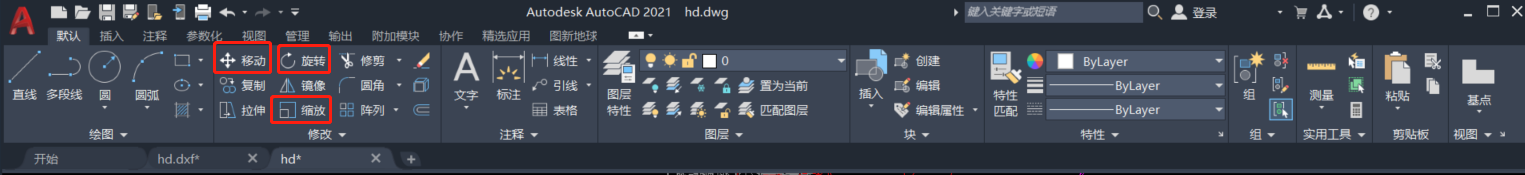

本文通过CAD自身的平移、缩放、旋转命令，结合图新地球的【影像插入CAD】来实现把地方坐标系的CAD调整为国家2000的CAD

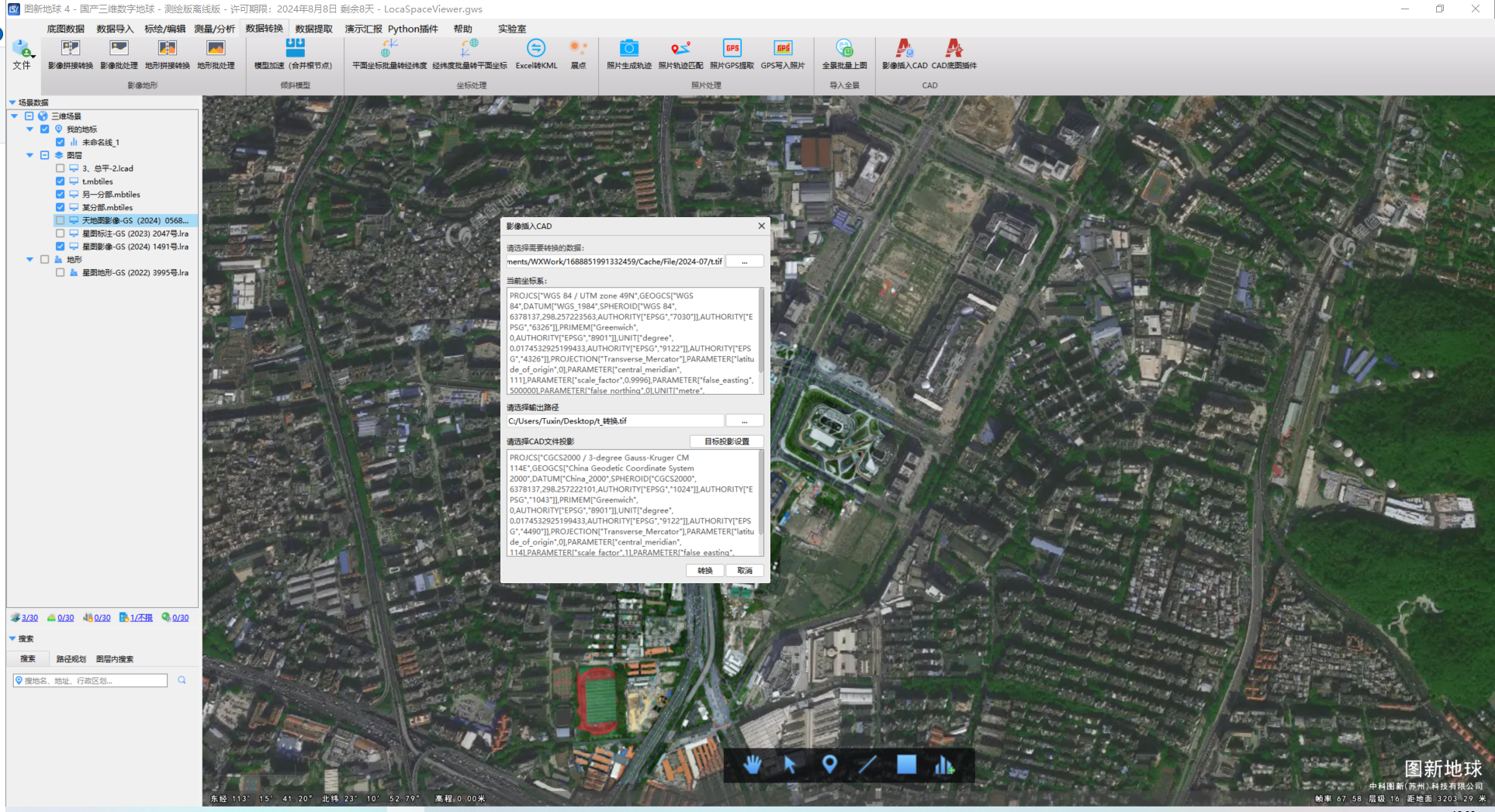

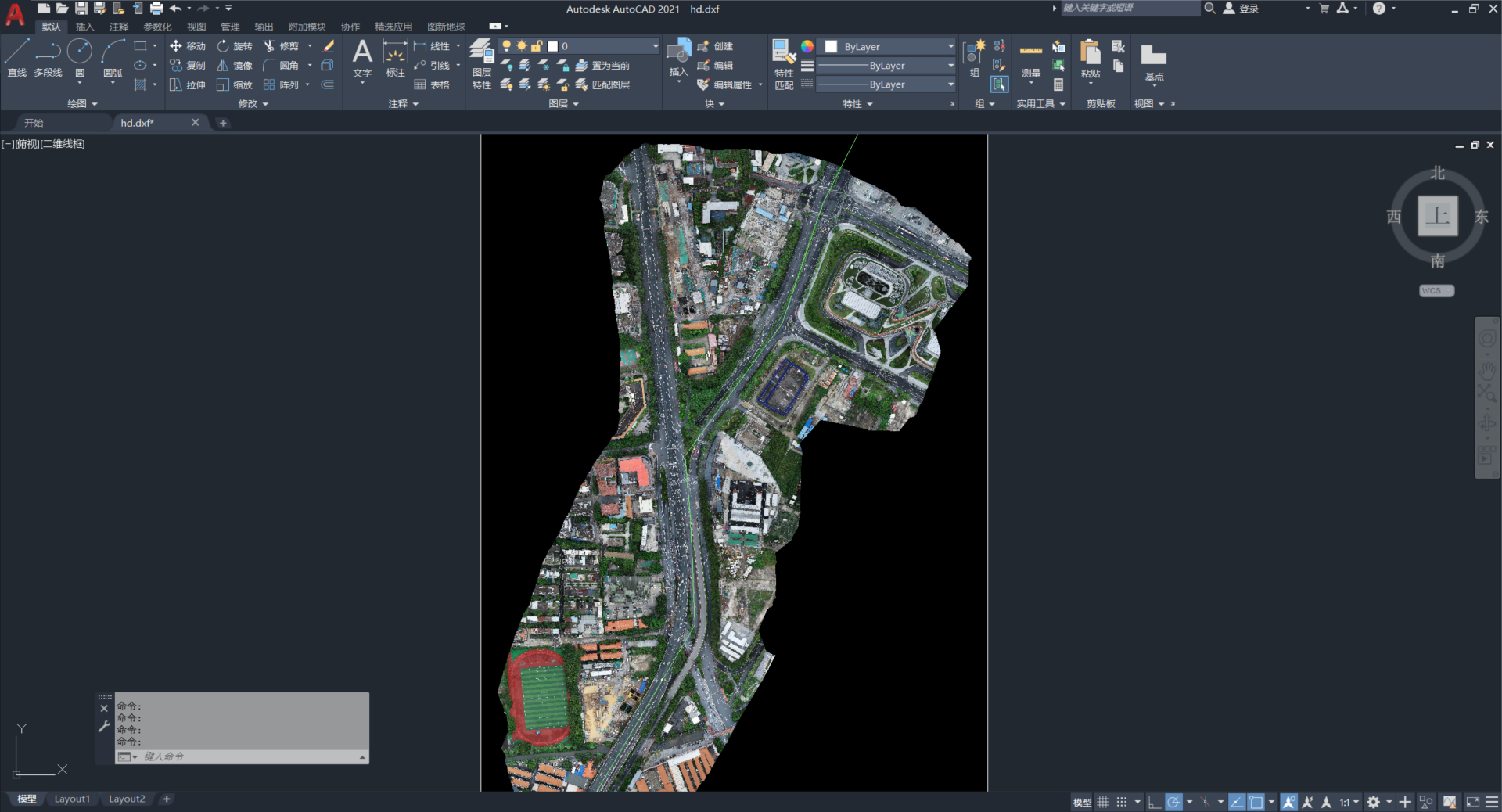

1.把航测影像（卫星影像亦可）导入到CAD作为底图

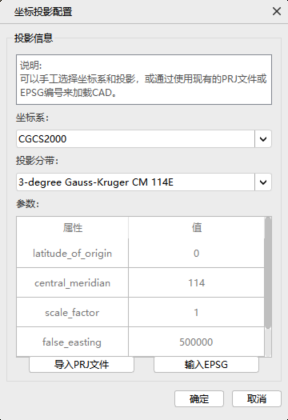

此处的核心在于一定要把影像的投影设置为标准的国家2000，如果用了经纬度的就全乱套了。

用分辨率更高的航测影像，调整的效果会更好一些。因为航测建模可以认为是真正射，不会出现房屋像卫星影像一样歪着，这样便于选点。

如果担心找不到影像，可以在【图新地球】里面在CAD所在位置附件绘制一根线。

这样打开CAD后，可以通过zoom命令进行定位。

2.把地方坐标系中的CAD要素复制过来，粘贴到影像附近

3.调整平移、缩放、旋转参数

通过匹配CAD的拐点在影像上的位置，通过【平移功能】先把一个点的为主调对。（建议该点靠近图形中心】

然后看CAD图纸边缘有哪些要素和底图匹配的不是很好，看看朝哪个方向旋转。

如果发现图纸整体偏小或者偏大，再调整缩放参数。

小技巧：

1.使用图新地球桌面端绘制一个线，另存为cad，可以方便定位

2.参数调整，先平移，平移点要选择接近图形中心的地方

3.旋转、缩放参数可以来回撤销尝试。

4.调整旋转参数的时候尽量选择远程的点进行检查。

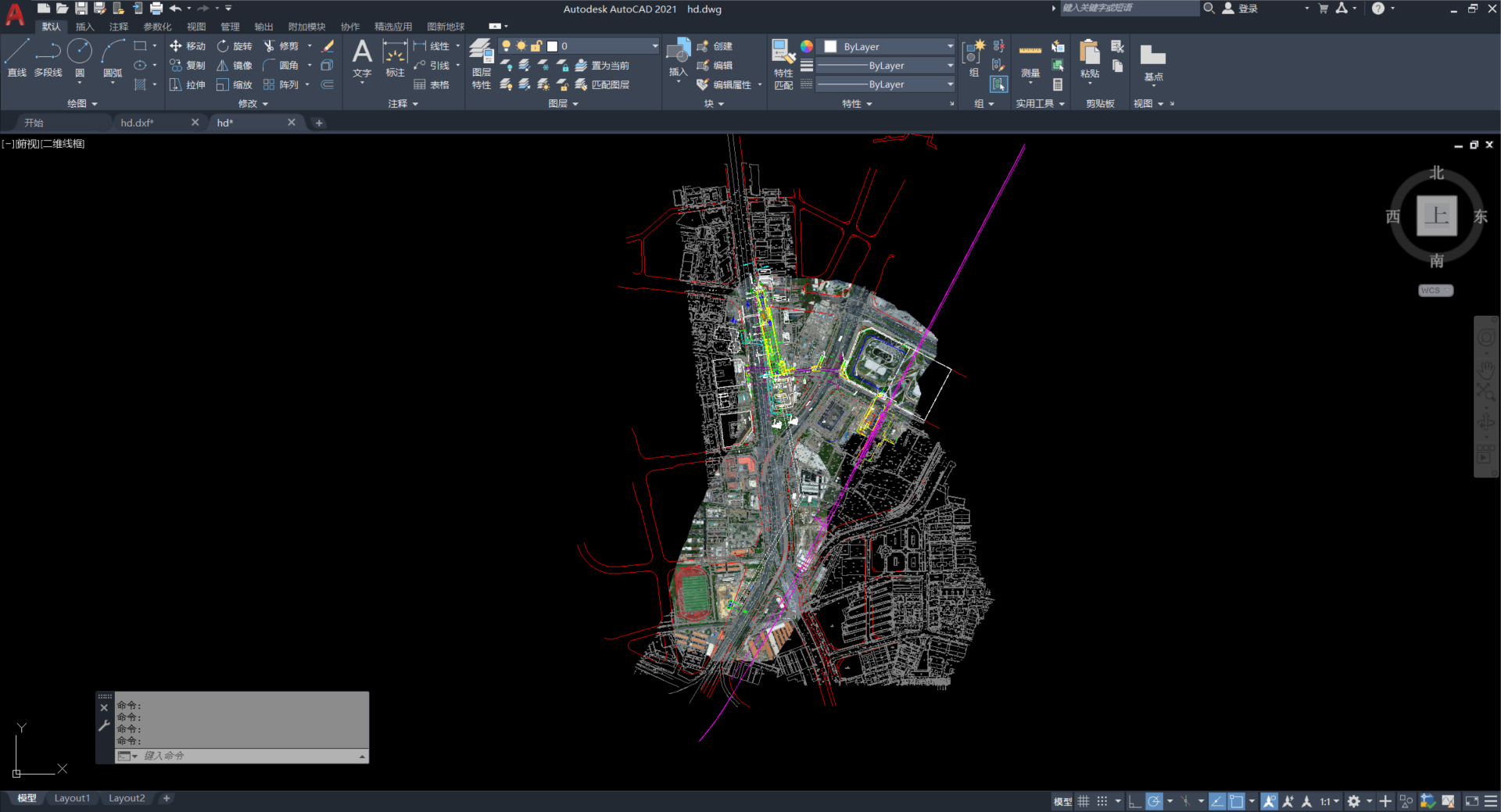

如果整体都匹配上了，这个CAD基本就是标准的国家2000了。
