CRT Map Events

引言：

2011年，重庆轨道交通3号线一期工程长福路至江北机场（现江北机场T2航站楼站）段开通。我于次年乘坐该条线路，第一次坐上城市轨道交通的体验让我倍感兴奋，也逐渐喜欢上了轨道交通。作为一个轨道交通爱好者，借《数字制图学》课程设计的契机，根据作业要求，我拟基于Leaflet开发一款能反应重庆轨道交通建设、运营、发展变化的地图可视化系统。
项目代码（不含数据）已上传github，链接在文末。

1. 项目介绍

数据获取：OpenStreetMap（OverPass API）
数据组织：GeoJSON + AJAX
地图开发：Leaflet（含开源插件）

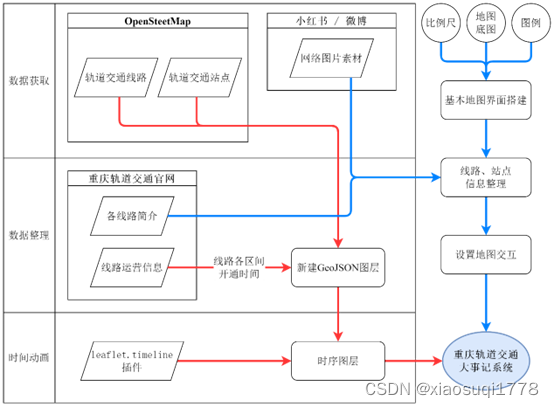

如图所示，本次开发主要分为两条技术路线。红线为核心内容，首先从OpenSteetMap下载轨道交通线路和站点信息，并结合个人先验知识进行初步筛选与合并。然后根据重庆轨道交通官网上的公开信息，添加各条线路各个区间的时序信息，并使用Leaflet.timeline插件进行图层加载，实现时间动画。
而蓝线为杂项内容，包括添加比例尺、使用Leaflet.Legend插件添加地图图例，从OpenWhatEverMap选择多个合适的地图底图并使用L.control.layers()方法添加至地图便于用户切换，从官网和小红书等网站搜集素材并设置地图交互功能，监听鼠标点击事件并展示点击的站点、线路信息。

请添加图片描述

2. 系统展示

在线观看：基于leaflet开发的重庆轨道交通大事记系统

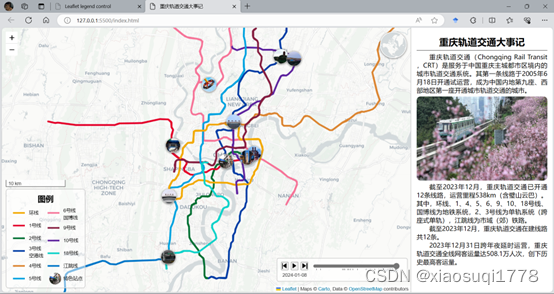

2.1 系统首页

在这里插入图片描述

2.2 地图播放

右侧有当年的一些关键性事件

在这里插入图片描述

2.3 综合效果

在这里插入图片描述

2.4 点击站点

在这里插入图片描述

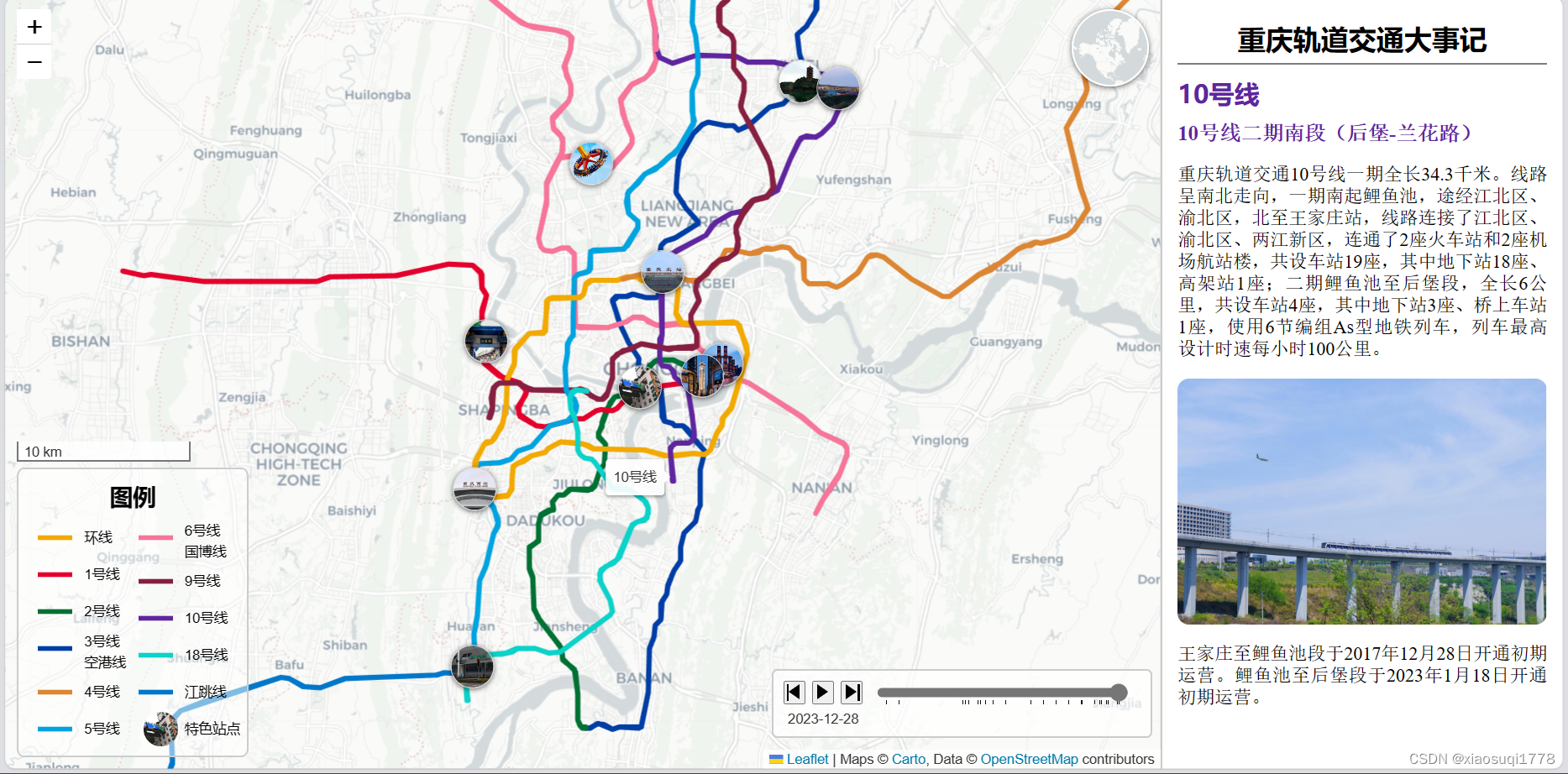

2.5 点击线路

在这里插入图片描述

3. 设计细节

3.1 地图图层切换

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

3.2 特色站点

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

3.3 图例和比例尺

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

3.4 站点/线路信息展示

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

附录

1. 核心代码

本系统的核心功能都需要在GeoJSON数据添加至图层完毕后进行。在这一部分代码中，除了读取数据的时间内容以匹配时间轴插件格式要求外，还进行了样式设置，还添加了鼠标点击和时间轴对应年份更新事件。

geojsonLayerOfCrt.on('data:loaded', function (data) {
    // some code...
    // 时间轴
    let timelineControl = L.timelineSliderControl({
        formatOutput: function (date) {
            return moment(date).format("YYYY-MM-DD");
        },
        // some style code
    });
    let timeline = L.timeline(geojsonLayerOfCrt.toGeoJSON(), {
        getInterval: function (feature) {
            return {// 设置每条线路的开始时间，终止时间为最新
                start: new Date(feature.properties.time).getTime(),
                end: new Date("2024-01-08").getTime()
            };
        },
        // some other code...
    });
    // some code...
    // 时间改变事件
    timeline.on("change", function (e) {
        currentTime = this.time;
        if (currentYear == getYearFromTimestamp(currentTime)) {// 年份不变
        } else {//更新当年的大事件至HTML中
            currentYear = getYearFromTimestamp(currentTime);
            updateAnnualEvent(currentYear);
        }
    });
});

2. 数据组织

由于线路数据是从开源地图网站上获取，数据格式组织混乱，属性信息参差不齐，故以GeoJSON格式统一规范整理。

站点信息：

{
    "type": "Feature",
    "properties": {
        "fid": 41,
        "subway": "yes",
        "network": "重庆轨道交通",
        "name": "欢乐谷",
        "monorail": null,
        "interchange": null,
        "belongto": "国博支线",
        "time": "2013-05-15",
        "url":"css/images/station/ferris-wheel.png"
    },
    "geometry": {
        "type": "Point",
        "coordinates": [
            106.xxx,
            29.xxx
        ]
    }
},

线路信息

{
    "type": "Feature",
    "properties": {
        "fid": 1,
        "name": "2号线",
        "planning": null,
        "projectname": "2号线一期",
        "time": "2005-06-18",
        "color": "#007033",
        "section": "较场口-动物园"
    },
    "geometry": {
        "type": "MultiLineString",
        "coordinates": [
            [xxx,xxx],
            [xxx,xxx],
            ...
        ]
    }
}

声明

本系统中地理数据、地图底图数据来源于开源地图网站，作者不对其真实性负责。
鉴于本系统采用wgs-84坐标系，根据《测绘法》等相关法律法规要求，不宜在互联网上传播，故不做在线演示功能，不提供./data/重庆轨道交通线路.geojson、./data/特色站点.geojson等包含坐标信息的文件，可自行参考附录/数据组织一节中的相关介绍和示例进行整理。
