地理信息系统：利用ArcGIS制作校园地图

目录

一、地图配准

二、地图矢量化

三、成图美化

---

参考资料：

【ArcGIS制图】制作校园地图（附练习数据） - 凌晨GIS的文章 - 知乎 https://zhuanlan.zhihu.com/p/358306981

【干货】ArcGIS自定义符号库（小白版） - 凌晨GIS的文章 - 知乎 https://zhuanlan.zhihu.com/p/373810943

http://t.csdn.cn/E4Opl

博主这里只讲具体步骤和方法，至于工具的路径，请另外查找或利用搜索工具直接使用。

PS：博主使用的是ArcMap 10.8

一、地图配准

从Google Earth下载校园地图(.tiff)，由于博主所在校区为新校区，影像更新不及时，故将校区规划图(.jpg)进行配准。

如果能直接使用遥感影像自然更好，可以略过这一步。

 配准步骤：http://t.csdn.cn/ZMm7E

其具体步骤为：添加空间参考信息（WGS-84）->添加控制点->查看控制点->地图配准。其中，查看控制点是为了及时删除误差过大的控制点，这里由于规划图与实际存在差异，难以精确配准，故将RMS误差控制在1.0以内即可。



 这样就有了地理参考信息。

二、地图矢量化

这里对校园地图进行分类，再根据其特征进行矢量化。

·POI数据：校园内存在多个不同类型的POI（Point of Interest）,如教学楼、宿舍、大门等，可使用点矢量数据代替，这里需额外添加一个字段用于记录各个POI的名称。

·建筑物：这里使用面矢量，根据各个建筑物的俯视面进行描绘，另外添加一个字段，用于记录其使用类型（公共、生活、运动等，工研院区域建筑单列），便于后续制图时分类设色。

·道路：道路部分由于存在分级，故先以线状矢量进行勾勒，再采用缓冲区分析，对不同等级道路采用不同缓冲距离，形成面状矢量，最后进行合并。





三、成图美化

为了综合制图时的美观，ArcMap自带的ESRI符号库显然无法满足需求。所以这里我添加了图片、字符等形式的标记符号，作为新的符号。

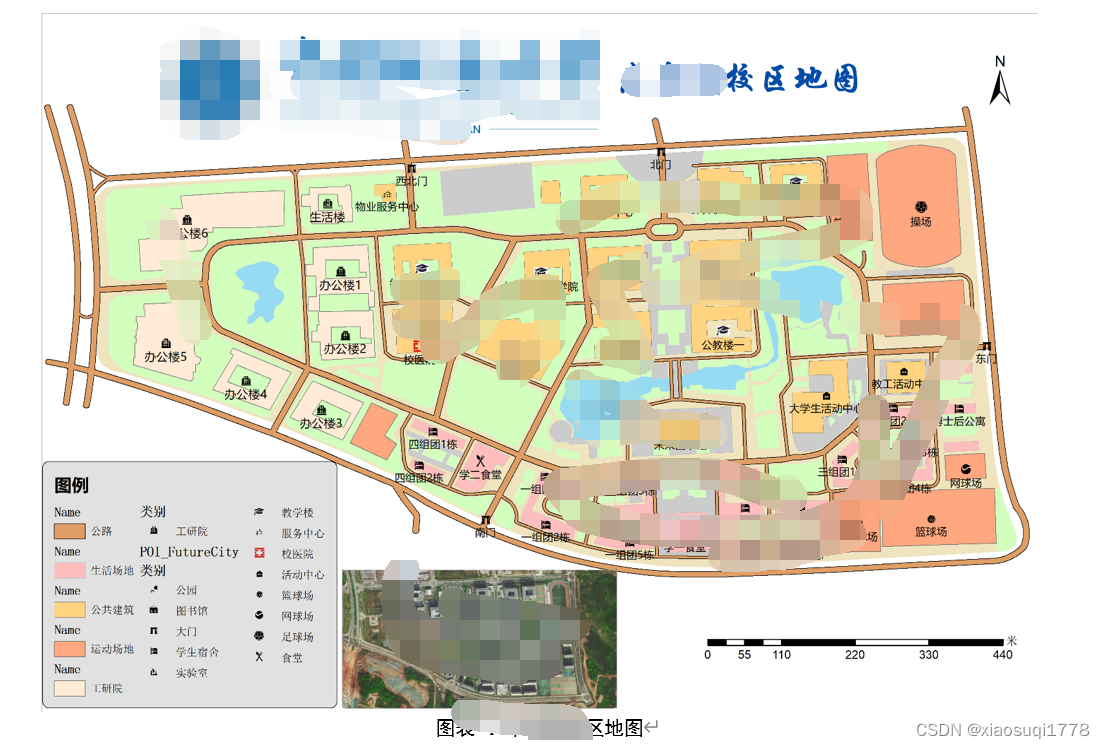

最后再添加标题、图例、指北针、比例尺等地图图边要素，完成制图。
