AutoCAD入门——斜线

最新推荐文章于 2025-05-11 12:05:05 发布
最新推荐文章于 2025-05-11 12:05:05 发布
阅读量3.9k 收藏 2
点赞数
分类专栏： AutoCAD 文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiaowei1028/article/details/118333616
版权
本文介绍CAD中斜线的绘制方法，包括斜线绘制公式、特定角度下的长度比例及实际操作步骤。通过本文，读者可以了解如何精确绘制指定长度与角度的斜线，并掌握角度与长度的标注方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、绘制斜线

1、斜线的绘制公式
@长度<角度
其中角度始终从0开始，使用直角坐标系，右端水平为0度。

2、凡是角度为120度、60度、30度时，斜边的长度是短边的两倍。

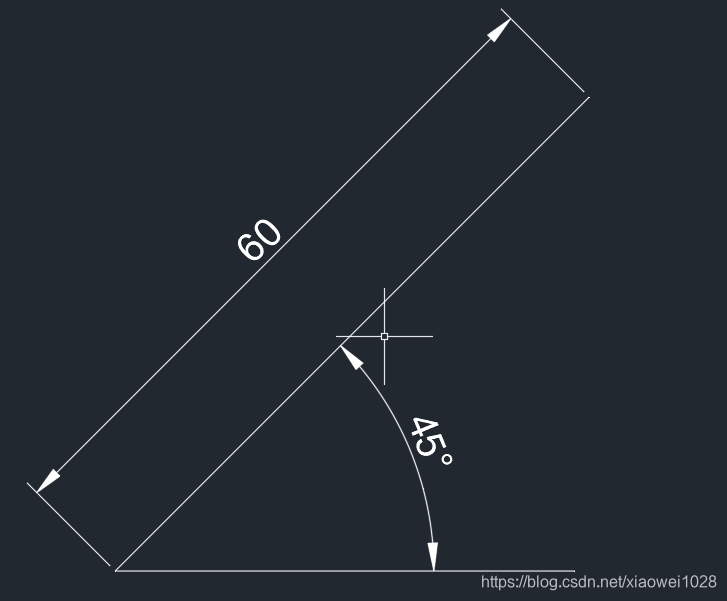

3、选择绘制直线，在命令行中输入例如“@60<45”，表示绘制一条长60，角度45度的斜线：
在这里插入图片描述

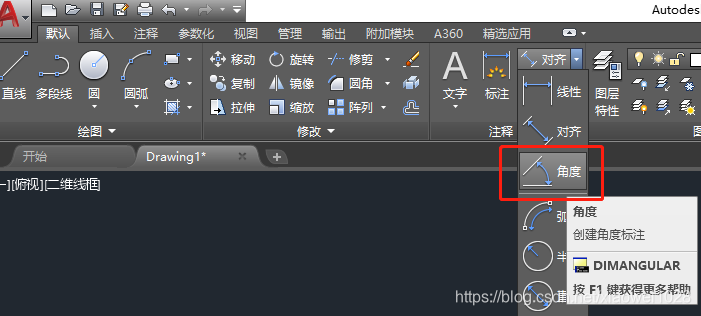

4、角度的标注使用
在这里插入图片描述

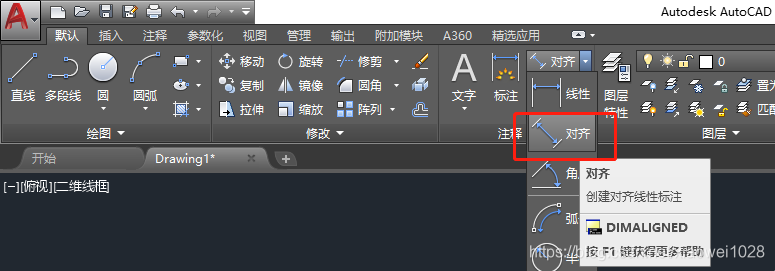

5、斜线的标注使用
在这里插入图片描述
6、修剪
TR回车二次，对准不要的对象直接点

绘制斜线时，需要用到修剪操作
