绘制斜线

1、在进行斜线绘制时，如果斜线是直角三角形的斜边，可以先绘制出三角形的两条直角边，然后再绘制出斜边，然后删除直角边，则绘制成一条斜边。

2、如果两条边平行，绘制其中一条边长度，另一条边可以不标注。如果有直线和这两条平行边垂直，也不需要标注。

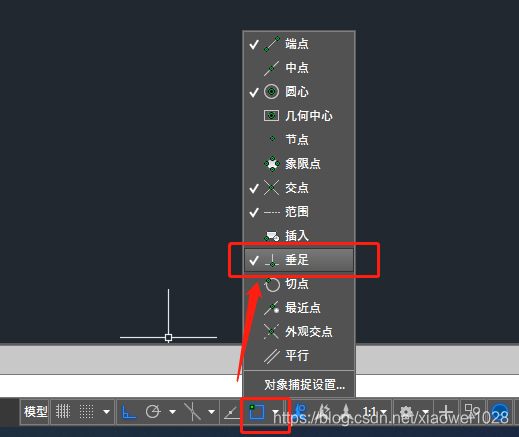

3、斜线绘制垂直点，需要在右下角，勾选“垂足”，如图：
在这里插入图片描述
