一、VLAN 设备内核实现的关键原理

在计算机网络的领域中，VLAN（Virtual Local Area Network，虚拟局域网）是一项极为重要的技术，它能够在逻辑层面将一个物理局域网划分成多个广播域，实现网络的隔离与优化。

为什么要划分广播域呢？在传统的局域网中，所有设备处于同一个广播域，当一台设备发送广播消息时，整个网络中的设备都能收到，这不仅消耗大量带宽，还存在安全隐患。比如在一个大型企业网络中，如果不进行广播域划分，一个部门的广播消息会传遍整个公司网络，占用其他部门的网络资源，甚至可能泄露敏感信息。而 VLAN 技术的出现，完美地解决了这个问题，不同 VLAN 之间的设备就像处于不同的物理网络，广播消息被限制在各自的 VLAN 内，大大提高了网络的性能和安全性。

VLAN 的实现离不开 802.1Q 协议，这是一种在以太网数据帧中插入 VLAN 标签的方法。在以太网数据帧中，VLAN 标签字段由 4 个字节组成，插入到源地址和类型字段之间。具体来说，这个标签包含了几个关键部分：

TPID（Tag Protocol Identifier，标签协议标识符）：长度为 16 位，固定值为 0x8100，它就像一个独特的 “身份证”，用于标识该帧是一个带有 802.1Q 标签的帧，让接收设备知道这是一个特殊的 VLAN 帧，需要特殊处理。

TCI（Tag Control Information，标签控制信息）：长度为 16 位，又包含了多个子字段。其中，PCP（Priority Code Point，优先级代码点）长度为 3 位，用于定义帧的优先级，比如对于实时性要求高的视频会议数据，可以设置较高优先级，确保其在网络拥塞时优先传输；DEI（Drop Eligible Indicator，可丢弃指示符）长度为 1 位，用于指示帧是否可以被丢弃；VID（VLAN Identifier，VLAN 标识符）长度为 12 位，用于标识帧所属的 VLAN，范围从 0 到 4095 ，但通常 0 和 4095 保留不可用，实际可用的 VLAN 范围为 1 到 4094，这 12 位 VID 就像房间号，每个 VLAN 都有自己独特的 “房间号”，数据帧根据这个 “房间号” 找到对应的 VLAN。

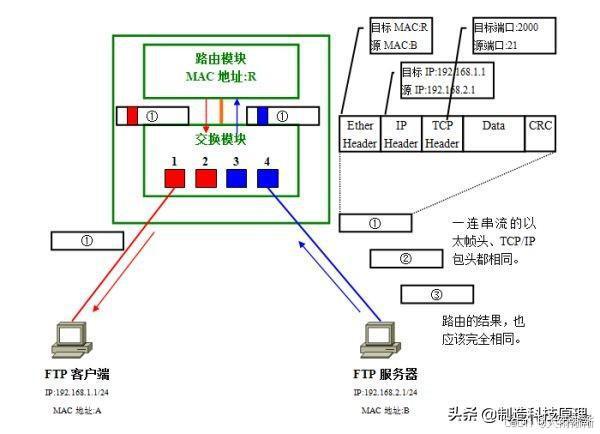

在 Linux 内核中，VLAN 设备是以母子关系成对出现的。主设备类似于现实世界中的交换机 TRUNK 口，负责连接上级网络，子设备则如同普通接口，用于连接下级网络。这种关系就好比一个公司的部门架构，主设备是部门主管，统筹全局，子设备是各个员工，负责具体事务。一个主设备可以有多个子设备，而一个子设备只有一个母设备。当子设备有数据需要发送时，数据会被加入 VLAN Tag，然后从主设备发送出去；当主设备收到数据时，会分析其中的 VLAN Tag，如果有对应的子设备存在，就把数据转发到那个子设备上，并根据设置移除 VLAN Tag，否则丢弃该数据。比如，在一个校园网络中，主设备连接着校园的核心网络，多个子设备分别连接着不同的教学楼网络，子设备将本教学楼的数据加上 VLAN 标签发送给主设备，主设备根据标签将数据准确地转发到对应的教学楼子设备上。
