前置知识：UML 关系
什么是设计模式

前置知识：UML 关系

在这里插入图片描述

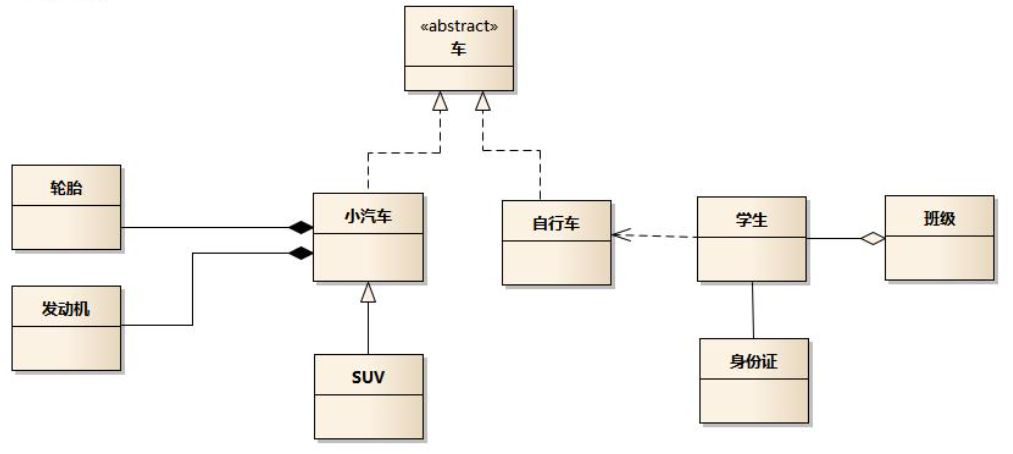

车的类图结构为 <<abstract>>，表示车是一个 抽象类。

在 UML 类图中，抽象类 通常用 斜体字 表示，或在 类名前加上 <<abstract>> 标识。

小汽车和自行车与车是 继承关系；更具体为 实现关系，使用 带空心箭头的虚线 表示。
小汽车与 SUV 之间也是 继承关系，它们之间的关系为 泛化关系，使用 带空心箭头的实线 表示。

继承关系 为 is-a 的关系，两个对象之间如果可以用 is-a 来表示，就是继承关系：（…是…)
eg：自行车是车、猫是动物

实现关系（Realization） 与 泛化关系（Generalization）：

泛化关系（Generalization）：表示 类与类之间的继承关系，使用带空心三角箭头的实线表示。
实现关系（Realization）：表示 类实现接口 的关系，使用带空心三角箭头的虚线表示。

小汽车与发动机之间是 组合关系，使用 带实心菱形箭头的实线 表示。
学生与班级之间是 聚合关系，使用 带空心菱形箭头的实线 表示。

组合关系（Composition） 与 聚合关系（Aggregation）

组合关系表示 整体与部分的强依赖关系，使用 带实心菱形箭头的实线 表示。
其中部分对象的生命周期完全依赖于整体对象，部分对象不能独立存在，部分对象不能被多个整体对象共享。

小汽车由发动机等部件组成，发动机不能脱离小汽车独立存在。

聚合关系表示 整体与部分的弱依赖关系，使用 带空心菱形箭头的实线 表示。
部分对象可以独立于整体对象存在，部分对象可以同时属于多个整体对象。

一个班级由多个学生组成，但学生可以在没有班级的情况下存在，或者转到其他班级。

学生与身份证之间为 关联关系，使用 一根实线 表示。根据需要，可以添加箭头表示方向。
学生上学需要用到自行车，与自行车是一种 依赖关系，使用 带箭头的虚线 表示。

关联关系（Association） 与 依赖关系（Dependency）

关联关系表示两个类之间存在某种 结构性的联系（持久存在于类的整个生命周期中），一个类知道另一个类的属性和方法。使用实线连接两个类，可以根据需要添加箭头表示方向。

一个 Student 类有一个 IDCard 类型的 成员变量，表示 Student 与 IDCard 之间的关联关系。

依赖关系表示 一个类在其实现中临时使用了另一个类，即一个类的变化可能会影响到另一个类的实现。使用 带箭头的虚线，箭头从依赖方指向被依赖方。

一个 Student 类的 goToSchool(Bicycle bike) 方法中 使用了 Bicycle 类的实例，表示 Student 依赖于 Bicycle。

什么是设计模式

“每一个模式描述了一个在我们周围 不断重复发生的问题，以及 该问题的解决方案的核心。这样，你就能 一次又一次地使用该方案而不必做重复劳动”。

—— Christopher Alexander

历史性著作《设计模式：可复用面向对象软件的基础》一书书系统地总结了 面向对象软件设计中的 23 种经典设计模式，旨在提供 可复用的解决方案。

这些模式被分为三大类：

创建型模式：关注对象的创建过程，封装了对象的实例化方式。
结构型模式：关注类和对象的组合，旨在实现更大的结构。
行为型模式：关注对象之间的通信和职责分配。

由埃里希·伽玛（Erich Gamma）、理查德·赫尔姆（Richard Helm）、拉尔夫·约翰逊（Ralph Johnson）和约翰·弗利西德斯（John Vlissides）四位作者合著，因而被称为 “四人帮”（Gang of Four，简称 GoF） 。

书名里有两个关键字，

可复用：这是设计模式的目标，不能忘记这个目标呀！
面向对象：是具体的方法。

软件设计复杂性的根本原因，就是变化。如，客户需求的变化、技术平台的变化、市场环境的变化…

人们面对 复杂性 有两个常见的做法，

分解：分而治之，将大问题分解为多个小问题，将复杂问题分解为多个简单问题；
抽象：光分解是不够的。由于不能掌握全部的复杂对象，我们选择 忽视它的非本质细节，而去处理泛化和理想化了的对象模型。

分而治之的方法是不容易复用的，将来再来一种新的情况，就要再对它处理。比如，有 Line 类、Rect 类，再来一个 Circle 类，它们各自实现自己的 draw() 方法，但是如果是抽象成一个 Shape 类，其他 Line 类、Rect 类、Circle 类 符合这个 Shape 的抽象，那么就继承自它，这样就能对形状 统一处理。

在这里插入图片描述

设计模式就像能 根据需求进行调整 的预制蓝图，可用于解决代码中 反复出现的设计问题。模式并不是一段特定的代码，而是解决特定问题的一般性概念。

人们常常会混淆 模式和算法，因为两者在概念上都是 已知特定问题的典型解决方案。但算法总是明确定义达成特定目标所需的一系列步骤，而模式则是对解决方案的更高层次描述。同一模式在两个不同程序中的实现代码可能会不一样。
算法更像是菜谱：提供达成目标的明确步骤。而模式更像是蓝图：你可以看到最终的结果和模式的功能，但需要自己确定实现步骤。

从面向对象谈起

我们程序猿，作为人类需求和计算机的桥梁，和计算机的沟通叫底层思维，和人类需求的沟通叫抽象思维。

底层思维：向下，如何把握 计算机底层，比如语言构造、编译转换、内存模型、运行时机制；
抽象思维：向上，如何将我们 周围的世界抽象为程序代码，比如 面向对象、组件封装、设计模式、架构模式。

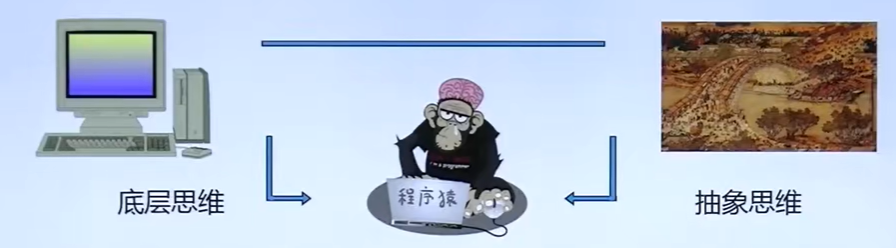

在这里插入图片描述

向下：深入理解三大面向对象机制
- 封装，隐藏内部实现；
- 继承，复用现有代码；
- 多态，改写对象行为。
向上：深刻把握面向对象机制所带来的抽象意义，理解如何使用这些机制来表达现实世界，掌握什么是好的面向对象设计。

面向对象设计原则

面向对象要能

隔离变化。面向对象能把 相对稳定的部分和容易变化的部分隔离，能够将变化带来的影响减到最小。比如上面的 Shape 是相对稳定的，而 Line、Rect 容易变化的被隔离起来。
多态调用，各负其责。比如上面的 Shape 类，你是 Line 类呢，你就去画直线，自己画自己，就叫各负其责。

在这里插入图片描述

原则 1：依赖倒置原则（DIP）—— 面向抽象（接口）编程，而不是面向实现编程

在这里插入图片描述

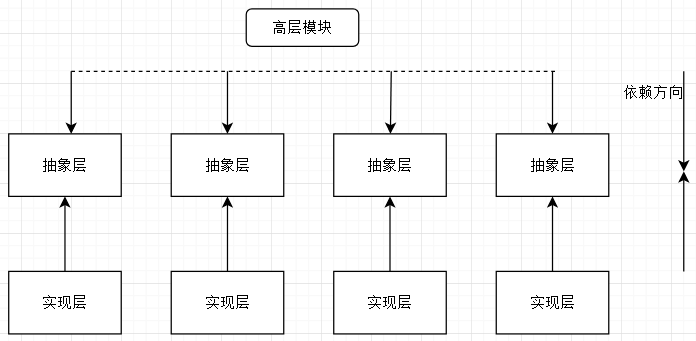

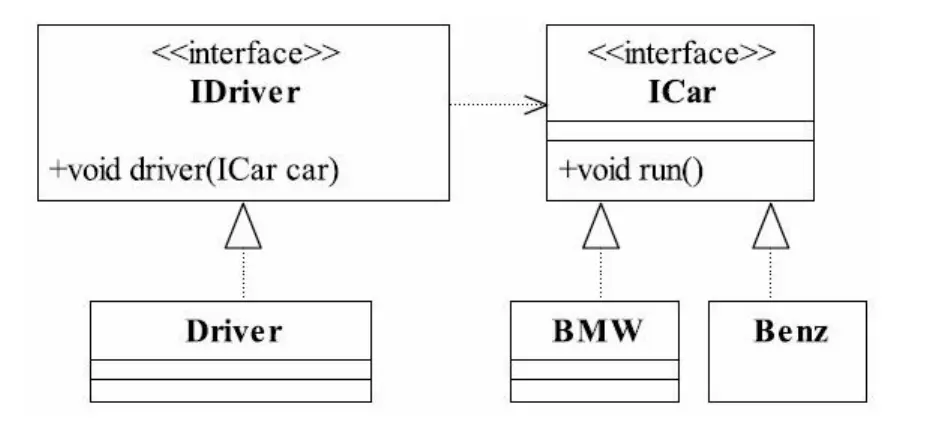

高层模块（相对稳定）不应该依赖于底层模块（容易变化），二者都 应该依赖于抽象（相对稳定）。
抽象（相对稳定）不应该依赖于实现细节（容易变化），实现细节应该依赖于抽象（相对稳定）。

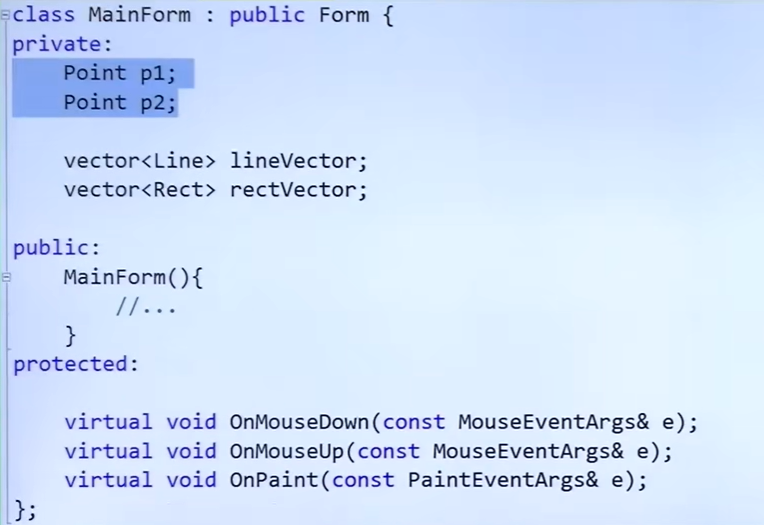

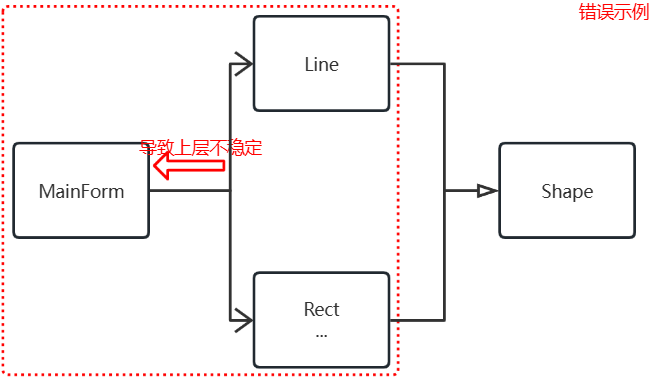

看下面这个代码，要用鼠标绘图，关注这个 MainForm 类，它依赖 Line 和 Rect 类，这违反了依赖倒置原则，

在这里插入图片描述

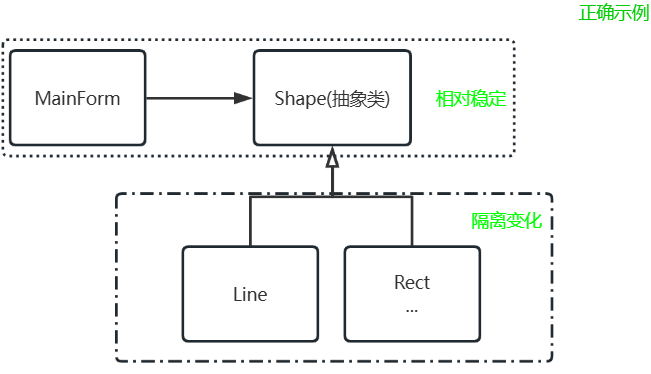

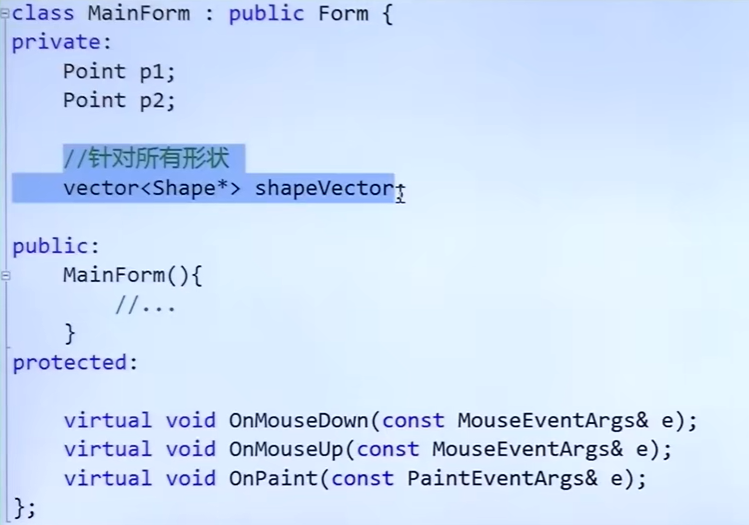

再来看看遵守依赖倒置原则的长什么样，MainForm 去依赖这个抽象类 Shape，而 Line 和 Rect 类继承 Shape，

在这里插入图片描述

抽象就是指 接口或抽象类，两者都是不能直接被实例化的；
细节就是 实现类，实现接口或继承抽象类而产生的类就是细节。

再举个例子，人给动物喂食的场景，

public class CatAnimal {
    void eat(){
        System.out.println("猫吃鱼");
    }
}

public class DogAnimal {
    void eat(){
        System.out.println("狗啃骨头");
    }
}

public class Person {
    //人喂动物
    void feed(DogAnimal dog){
        dog.eat();
    }
    void feed(CatAnimal cat){
        cat.eat();
    }
}

public class negtive.AppTest {
	public static void main(String[] args) {
        Person person = new Person();
        person.feed(new DogAnimal());
        person.feed(new CatAnimal());
    }
}

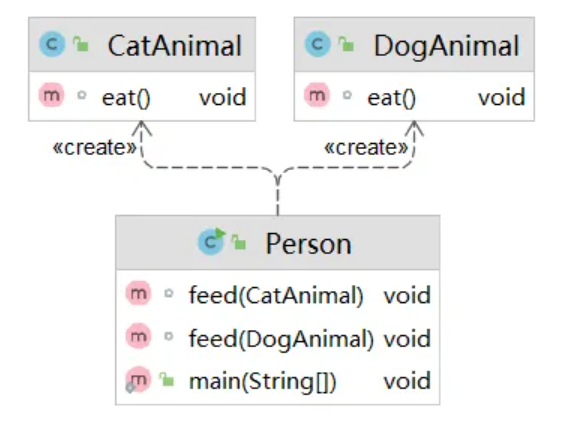

看下类图，
在这里插入图片描述
Person 是直接依赖 Dog 和 Cat 的，若还要喂食其他动物，还需要在 Person 类中去重载 feed 方法。这是妥妥的反例。

// 定义一个动物接口: Animal
public interface Animal {
   public void eat();
}

public class CatAnimal implements Animal{
    @Override
    public void eat() {
        System.out.println("猫吃鱼");
    }
}

public class DogAnimal implements Animal{
    @Override
    public void eat() {
        System.out.println("狗啃骨头");
    }
}

public class Person {
    void fead(Animal animal){
        animal.eat();
    }
}
