实验一 8255并行接口实验

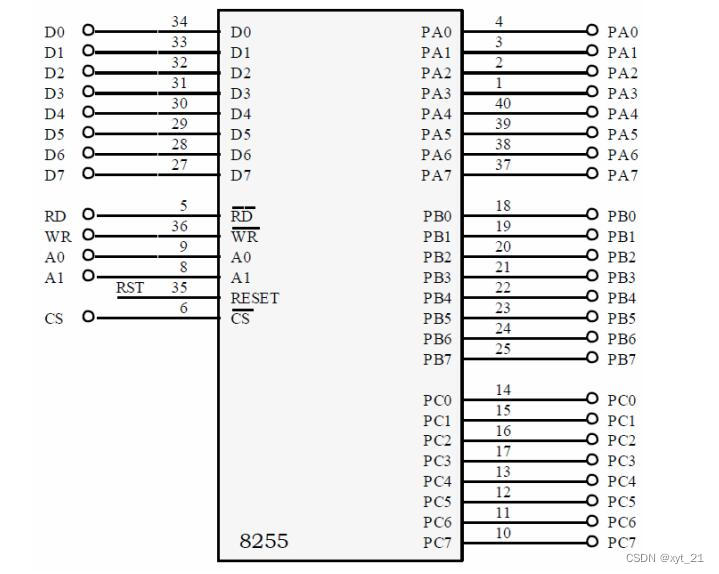

并行接口单元由一片 $8255$ 组成，其复位信号已连接到系统复位上，如下图所示。

上机实验

实验目的

1. 学习利用并行接口芯片 $8255$ 构成并行接口电路的基本方法；
2. 熟悉掌握并行接口芯片 $8255$ 的基本性能、硬件连接和初始化编程方法。

实验内容

编写一个基本输入输出程序，使 $8255$ 的 $A$ 口为输入，$B$ 口为输出，完成拨动开关到数据灯的数据传输。

要求：数据灯的显示随开关动态改变。

实验原理

8255 内部结构

$8255$ 可作为单片机与多种外围设备连接时的中间接口电路。

$8255$ 作为 主机与外设的连接芯片，

• 必须提供 与主机连接 的 3 个 总线接口，即数据线、地址线、控制线接口；
• 同时必须具有 与外设连接 的接口，即 $A$、$B$、$C$ 口；
• 由于 $8255$ 可编程，所以必须具有 逻辑控制 部分；

因而 $8255$ 内部结构分为 3 个部分：与CPU连接部分、与外设连接部分、控制部分。

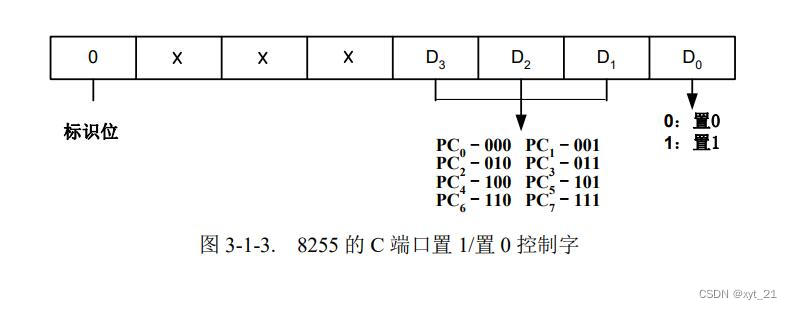

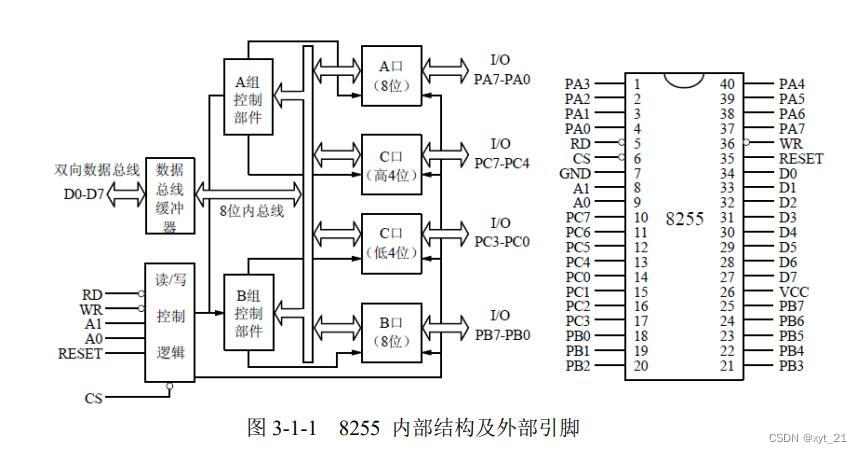

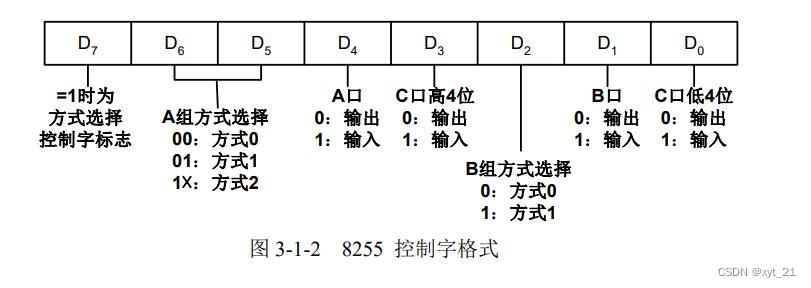

$8255$ 的内部结构及引脚如图 3-1-1 所示，$8255$ 工作方式控制字和 $C$ 口按位置位/复位控制字格式如图 3-1-2 和图 3-1-3 所示。

与 $CPU$ 连接部分：

• 数据总线 $DB$：编号为 $D0$～$D7$，用于 $8255$ 与 $CPU$ 传送 8 位数据。
• 地址总线 $AB$：编号为 $A0$～$A1$，用于选择 $A$、$B$、$C$ 口与控制寄存器。
• 控制总线 $CB$：片选信号 $CS$、复位信号 $RESET$、写信号 $WR$、读信号 $RD$。当 $CPU$ 要对 $8255$ 进行读、写操作时，必须 先向 $8255$ 发片选信号 选中 $8255$ 芯片，然后发读信号或写信号 对 $8255$ 进行读或写数据的操作。

$A0$ 和 $A1$ 接口是 $8255$ 并行接口芯片的地址选择线，用来选择 $8255$ 的 $PA$ 口、$PB$ 口、$PC$ 口和控制寄存器。

• 当 $A1=0$，$A0=0$ 时，$PA$ 口被选择；
• 当 $A1=0$，$A0=1$ 时，$PB$ 口被选择；
• 当 $A1=1$，$A0=0$ 时，$PC$ 口被选择；
• 当 $A1=1$，$A0=1$ 时，控制寄存器被选择。

这样，$CPU$ 可以通过两根地址线来访问 $8255$ 的四个端口。

与外设连接部分：
$A$ 、$B$、$C$ 口：编号分别为 $PA0$～$PA7$、$PB0$ ~ $PB7$、$PC0$ ~ $PC7$，用于 $8255$ 向外设输入输出 8 位并行数据。

控制器部分：

$8255$ 将 3 个通道分为两组，即 $PA0$～$PA7$ 与 $PC4$ ～$PC7$ 组成 $A$ 组，$PB0$～$PB7$ 与 $PC0$～$PC3$ 组成 $B$ 组。

• $A$ 组控制器：控制 $A$ 口与上 $C$ 口的输入与输出。
• $B$ 组控制器：控制 $B$ 口与下 $C$ 口的输入与输出。

8255 三种工作方式

$8255$ 可编程外围接口芯片是 $Intel$ 公司生产的通用并行 $I/O$ 接口芯片，它具有 $A$、$B$、$C$ 三个 8 位的并行输入/输出接口，用 $+5V$ 单电源供电，能在以下三种方式下工作：

• 方式 $0$：基本输入/输出方式；

• 这种方式下，$A$、$B$、$C$ 端口都可以设定为输入或输出，各端口的输入/输出可以构成 16 种组合。
• 这种方式适用于 无条件或查询方式的数据传送。

• 方式 $1$：选通输入/输出方式。

• 这种方式下，$A$、$B$ 端口可以作为数据端口，$C$ 端口的一部分可以作为控制和状态信号端口。
• 这种方式适用于 中断控制方式的数据传送。

• 方式 $2$：双向传送方式。

• 这种方式下，只有 $A$ 端口可以工作在这种方式，它可以实现双向的数据传送，即既能发送数据也能接收数据。$C$ 端口的一部分也用作控制和状态信号端口。
• 这种方式 适用于中断控制方式，并通过时序控制数据的输入/输出。

8255 控制字

$8255$ 并行接口芯片的 工作方式 由 控制字 来确定，控制字是由 $CPU$ 写入 $8255$ 的控制寄存器中的一个字节。

控制字有两种格式，

• 一种是用来 选择工作方式和 I/O 方向的方式选择控制字，写入的地址是 $8255$ 控制口的地址（$A1A0=11$）。
• 另一种是用来 单独对端口 $C$ 的每一位进行置位或复位操作的置位/复位控制字。

实验步骤

（1）关闭实验箱电源。

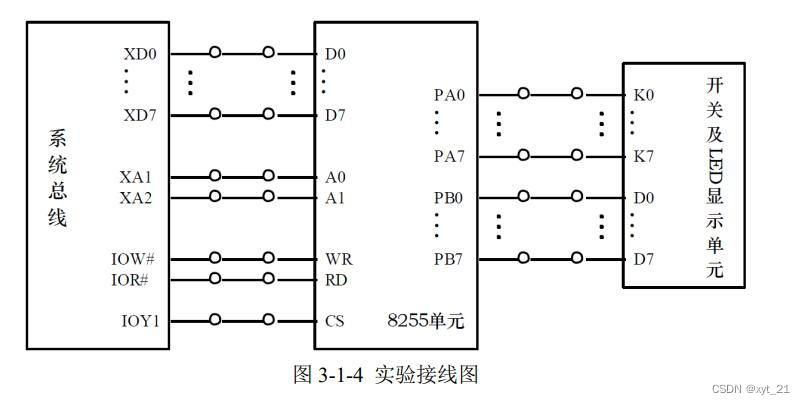

（2）实验接线如图3-1-4 所示，按图连接实验线路。

（3）编写实验程序，经编译、链接无误后装入系统。

（4）运行程序，拨动开关，同时观察 $LED$ 显示，验证程序功能。

关于系统总线的 $XA1$、$XA2$ 连接 $8255$ 的 $A0$、$A1$：

• 系统总线的 $XA1$ 和 $XA2$ 接口是 系统总线的地址选择线，用来 选择系统总线上的不同设备或芯片。
• $8255$ 并行接口芯片的 $A0$ 和 $A1$ 接口是 $8255$ 的 地址选择线，用来 选择 $8255$ 的 $PA$ 口、$PB$ 口、$PC$ 口和控制寄存器。

当使用 $8255$ 并行接口芯片时，需要将系统总线的 $XA1$ 和 $XA2$ 接口与 $8255$ 的 $A0$ 和 $A1$ 接口相连，从而 实现系统总线和 $8255$ 并行接口芯片之间的地址匹配和数据传输。

具体来说，当系统总线上的某个设备（如 $CPU$）要访问 $8255$ 并行接口芯片时，它 需要在系统总线上发出一个地址信号，这个地址信号的：

• 最低两位（$XA1$ 和 $XA2$）用来确定要访问的是 $8255$ 并行接口芯片的哪个端口（$PA$ 口、$PB$ 口、$PC$ 口或控制寄存器），
• 而其他位用来确定要访问的是哪个 $8255$ 并行接口芯片（因为可能有多个 $8255$ 并行接口芯片连接在系统总线上）。

这时，系统总线上的 $XA1$ 和 $XA2$ 信号会传递给 $8255$ 并行接口芯片的 $A0$ 和 $A1$ 接口，从而使得 $8255$ 并行接口芯片能够识别出自己是否被选中，以及被选中后要访问的是哪个端口。

【举个例子】

	EQU CONTROL 0646H

	MOV AL,090H    ;方式字
	MOV DX,CONTROL ;找到8255控制口的地址
    OUT DX,AL      ;方式字送控制口

• 首先，MOV AL,090H 这条指令是将 090H 这个方式字存入 $AL$ 寄存器中，这个方式字是用来设置 $8255$ 的工作方式的。
• 然后，MOV DX,CONTROL 这条指令是将 CONTROL 这个常量存入 $DX$ 寄存器中，这个常量是 $8255$ 的控制寄存器的地址，本实验中它是 0646H。
• 最后，OUT DX,AL 这条指令是将 $AL$ 寄存器中的数据（即 090H）送到 $DX$ 寄存器中的地址（即 0646H）对应的 $I/O$ 设备（即 $8255$）上。

那么，OUT DX,AL 这条指令是怎么实现的呢？

• 首先，$CPU$ 会将 $DX$ 寄存器中的内容（即 0646H）送到地址总线上，同时将 $AL$ 寄存器中的内容（即 090H）送到数据总线上。
• 然后，系统总线的译码器来识别这个 $I/O$ 地址（0646H），并产生相应的信号来选择相应的 $I/O$ 设备。
• 按照 $8255$ 标准配置，这里当系统总线上发出地址信号时，译码器会根据地址信号的高位来产生一个 $CS$ 信号，用来选择哪一个 $8255$；同时，地址信号的低两位会直接作为 XA1=1 和 XA2=1 的信号，用来选择控制寄存器。

【WARNING】

• 这里 $0646H$ 的低两位是 $XA1=0$ 和 $XA2=1$，这样会使 $A0=0$ 和 $A1=1$，导致选通的是 $PB$ 而不是控制端口，使得控制字传输到 $B$ 口而非控制端口，这就会出错；
• 可是实验指导书和实验结果都证明是没错的，可能的原因，我猜是因为唐都实验箱的配置和 $8255$ 并行接口芯片的标准配置不同。唐都实验箱可能对 $8255$ 并行接口芯片进行了一些修改，使得它的控制寄存器的地址不是 0646H，而是其他的地址（最低两位是 1，满足 A1=1、A0=1 的条件从而选通控制口）。

连线参考图（注，本实验中 $CS$ 连接 $IOY1$）：

实验代码

;8255并行接口实验----总结四句话
;1. 送控制口方式字
;2. A口输入
;3. B口输出
;4. 注意输入输出中间加延迟

PORTA EQU 0640H ;input ，为什么是0640H，见代码解释2
PORTB EQU 0642H ;output
CONTROL EQU 0646H

CODE SEGMENT
ASSUME CS:CODE

START:
	MOV AL,090H  ;方式字，见代码解释1
    MOV DX,CONTROL ;找到8255控制口的地址
    OUT DX,AL  ;方式字送控制口
P:
	MOV DX,PORTA ;找到8255的输入口A口
	IN AL,DX ;读入A口信号

    ;调用子程序 起延时作用
    ;因为一个脉冲很短，但是灯的亮与不亮有时间间隔，需要延迟时间  ！！！
	CALL DELAY

	MOV DX,PORTB ;找到8255的输出口B口
	OUT DX,AL ;送给B口信号让D0-D7控制数据灯的亮灭
	JMP P

DELAY:
	PUSH CX
	MOV CX, 0F00H
AA2:
	PUSH AX
	POP  AX
	LOOP AA2
	POP  CX
	RET

CODE ENDS
END START

关于代码的解释

1. 由题目，基本输入输出程序，就是选择 $8255$ 的方式 $0$，$8255$ 的 $A$ 口为输入，$B$ 口为输出，因此方式字是 $10010000B$ 即 $90H$。

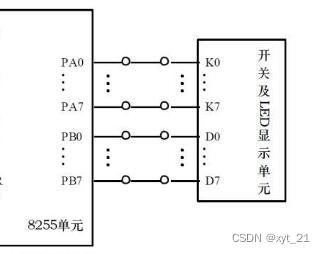

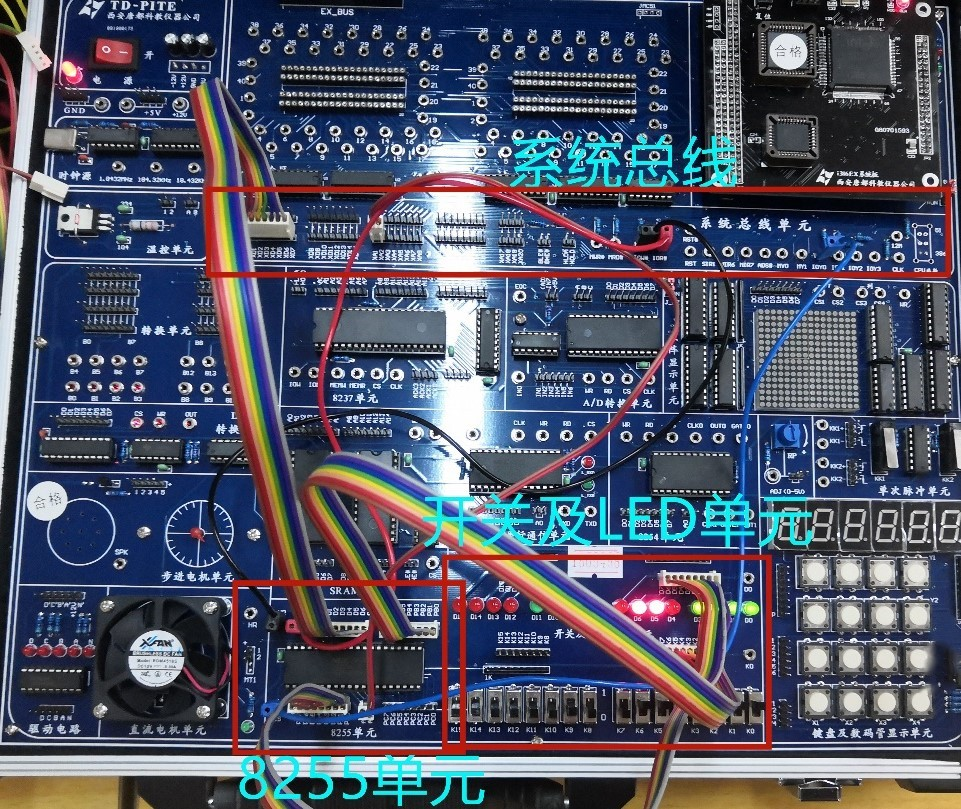

   拨动开关控制数据灯的显示，这里说明我们 读进来的是开关信号，输出到数据灯进行显示。所以 $8255$ 的 $A$ 口 $PA0-PA7$ 连接开关及 $LED$ 显示单元的 $K0-K7$ ，$8255$ 的 $B$ 口 $PB0-PB7$ 连接 $D0-D7$ ，如下图所示：

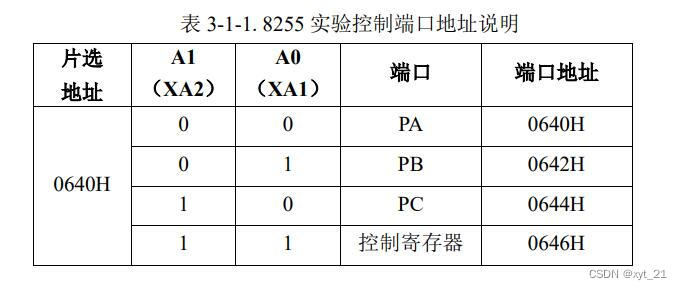

2. 由表3-1-1已经知道，$8255$ 实验控制端口地址，但是为什么端口地址是这个呢？ 这与 $CS$ 片选地址连接的 $IOY$ 有关。

• $CS$ 连接 $IOY0$ ，那么地址从 $0600H$ 开始，$PA$ 口端口地址是 $0600H$，$PB$ 口端口地址是 $0602H$，$PC$ 口端口地址是 $0604H$，$CONTROL$ 控制口的端口地址是 $0606H$。
• $CS$ 连接 $IOY1$，那么地址从 $0640H$ 开始到 $0646H$，就是本实验中所采用的。
• $CS$ 连接 $IOY2$ ，那么地址从 $0680H$ 开始到 $0686H$。

根据下图中 系统总线的 $IOY1$ 和 $8255$ 单元的 $CS$ 接线可知，$PA$ 口端口地址为 $0640H$，$PB$ 口端口地址为 $0642H$，$CONTROL$ 控制口端口地址为 $0606H$。

3. $8255$ 的 初始化，如下：

• 方式字送控制口，程序段：

	MOV AL,090H  ;方式字
    MOV DX,CONTROL ;找到8255控制口的地址
    OUT DX,AL  ;方式字送控制口

• 输入输出口，程序段：

	MOV DX,PORTA ;找到8255的输入口A口
	IN AL,DX ;读入A口信号

	CALL DELAY

	MOV DX,PORTB ;找到8255的输出口B口
	OUT DX,AL ;送给B口信号让D0-D7控制数据灯的亮灭

4. 出入是对于接口而言，比如 IN 即 从接口进来，方向是从接口 $PORTA$ 到内部的寄存器 $AL$ 。汇编中 IN 语句的数据传送方向是从右到左，即 $DX$ 传送到 $AL$。

	MOV DX,PORTA ;找到8255的输入口A口
	IN AL,DX ;读入A口信号

OUT 即 从接口出去，方向是从内部的寄存器 $AL$ 到外部接口 $PORTB$。汇编中 OUT 语句的数据传送方向也是从右到左，即 $AL$ 传送到 $DX$。

	MOV DX,PORTB ;找到8255的输出口B口
	OUT DX,AL ;送给B口信号让D0-D7控制数据灯的亮灭

5. 注意这里，如果端口地址是 $8bit$，可以直接输出到这个端口地址而不用先把端口地址送到 $DX$，但是 如果端口地址是 $16bit$，如本实验中 $8255$ 的端口地址均为 $16bit$，那么必须先把端口地址送到 $DX$，再进行 IN 和 OUT 操作。

下面举例一个 $8bit$ 端口地址 $60H$，

	MOV AL,80H 	;1000 0000B，是LED7亮，其他灯灭
	OUT 60H,AL 	;A口地址为60H，且为输出口，把控制灯亮灭的信号送A口输出

本实验中，读开关信号，控制数据灯亮灭，所以 $A$ 口连接的开关信号 $K0-K7$ 就是输入口，$B$ 口连接的数据灯亮灭的 $D0-D7$ 就是输出口，假如 $A$ 口读进来的开关信号全是高电平 $11111111B$，即开关全打开，那么数据灯就全亮。

扩展实验一

实验题目

在基础实验上增加如下功能：
若开关 $K7$~$K0$ 均为高电平，则程序退出。

实验代码

PORTA EQU 0640H ;input
PORTB EQU 0642H ;output
CONTROL EQU 0646H

CODE SEGMENT 'CODE'
	ASSUME CS:CODE
START:
	MOV AL,90H ;方式字，A口输入B口输出
	MOV DX,CONTROL
	OUT DX,AL	;初始化8255控制字

BEGIN:
	MOV DX,0640H ;A口输入开关信号
	IN AL,DX
	MOV DX,0642H ;B口输出数据灯亮灭信号
	OUT DX,AL

	CMP AL,0FFH	;1111 1111B ,K7-K0均为高电平,比较AL和0FFH相等时跳转到EXIT
	JZ  EXIT
	JMP BEGIN

EXIT:
	MOV AL,00H	;关所有灯
	MOV DX,0642H
	OUT DX,AL

	MOV AH,4CH
	INT 21H

CODE ENDS
END START

关键代码段解读

	CMP AL,0FFH	;1111 1111B ,K7-K0均为高电平,比较AL和0FFH相等时跳转到EXIT
	JZ  EXIT
	JMP BEGIN

• 这里展示了如何用汇编语言表示 if-else，通过 CMP 语句对 $AL$ 和 $0FFH$ 进行比较，这条语句不会改变 $AL$ 的值，但是把 $AL$ 和 $0FFH$ 相减（比较是用相减结果是否为零来看是否相同的），如果结果为 $0$ 会影响标志位 $ZF=1$（$ZF$ 是零标志位，$ZF$ 的值为 $1$ 时代表结果全零，反之不全为 $0$）。
• JZ 则是 $ZF=1$ 时跳转，这里即 CMP 比较的两者相等时跳转到其后的 EXIT，否则继续 BEGIN 循环。因为 CMP 比较结果会影响标志位 $ZF$，比较的两者相等时，$ZF=1$，JZ 跳转。

扩展实验二

实验题目

编写程序实现如下功能：
当 $K0$ 为高电平时，数据灯高 $4$ 位亮；
当 $K0$ 为低电平时，数据灯低 $4$ 位亮。

实验代码

PORTA EQU 0640H ;input
PORTB EQU 0642H ;output
CONTROL EQU 0646H

CODE SEGMENT 'CODE'
	ASSUME CS:CODE

START:
	MOV AL,90H ;方式字，A口输入B口输出
	MOV DX,CONTROL
	OUT DX,AL	;初始化8255控制字

HIGH:
	MOV DX,0640H
	IN AL,DX

	AND AL,00000001B	;只保留K0其他位归零
	CMP AL,00H	;K0为0时跳转到LOW 让低4位数据灯亮
	JZ LOW

	MOV AL,0F0H   ;K0为1时让高4位数据灯亮
	MOV DX,0642H
	OUT DX,AL
	JMP HIGH

LOW:
	MOV AL,0FH	;K0为低电平，数据灯低4位亮
	MOV DX,0642H
	OUT DX,AL
	JMP HIGH

	MOV AH,4CH
	INT 21H

CODE ENDS
END START

关键代码解读

	AND AL,00000001B	;只保留K0其他位归零
	CMP AL,00H			;K0为0时跳转到LOW 让低4位数据灯亮
	JZ LOW

• 这里只需要保留 $K0$ 位即可，由 $K0$ 位的值来控制数据灯的亮灭，因此让读进来的 $AL$ 与 $01H$ 相与即可得到 $K0$ 的值。
• 再 CMP 比较 $AL$ 和 $00H$，如果相等，说明 $K0$ 是 $0$，否则 $K0$ 是 $1$。
• 再根据 $K0$ 高电平时点亮数据灯高 $4$ 位，就送 $B$ 口 $0F0H$ 信号；$K0$ 低电平时点亮数据灯低 $4$ 位，就送 $B$ 口 $0FH$ 信号。

扩展实验三

实验题目

编写程序实现如下功能：
当 $K1K0=00$ 时，数据灯全部熄灭；当 $K1K0=01$ 时，数据灯低 $4$ 位亮；
当 $K1K0=10$ 时，数据灯高 $4$ 位亮；当 $K1K0=11$ 时，数据灯全亮。

实验代码

PORTA EQU 0640H ;input
PORTB EQU 0642H ;output
CONTROL EQU 0646H

CODE SEGMENT 'CODE'
	ASSUME CS:CODE

START:
	MOV AL,90H   ;方式字，A口输入B口输出
	MOV DX,CONTROL
	OUT DX,AL	 ;初始化8255控制字

A:
	MOV DX,PORTA
	IN AL,DX

	AND AL,03H	;只保留K1K0其他位归零

	CMP AL,00H	;K1K0为00时跳转
	JZ A00
	CMP AL,01H	;K1K0为01时跳转
	JZ A01
	CMP AL,02H	;K1K0为10时跳转
	JZ A10
	CMP AL,03H	;K1K0为11时跳转
	JZ A11

A00:
	MOV AL,00H	;全熄灭
	MOV DX,PORTB
	OUT DX,AL
	JMP A
A01:
	MOV AL,0FH	;低四位亮
	MOV DX,PORTB
	OUT DX,AL
	JMP A
A10:
	MOV AL,0F0H	;高四位亮
	MOV DX,PORTB
	OUT DX,AL
	JMP A
A11:
	MOV AL,0FFH	;全亮
	MOV DX,PORTB
	OUT DX,AL
	JMP A

B:	MOV AL,0FH
	MOV DX,PORTB
	OUT DX,AL
	JMP A

	MOV AH,4CH
	INT 21H

CODE ENDS
END START

关键代码解读

	AND AL,03H	;只保留K1K0其他位归零

	CMP AL,00H	;K1K0为00时跳转
	JZ A00
	CMP AL,01H	;K1K0为01时跳转
	JZ A01
	CMP AL,02H	;K1K0为10时跳转
	JZ A10
	CMP AL,03H	;K1K0为11时跳转
	JZ A11

• 这里只需要保留 $K1K0$ 位即可，由 $K1K0$ 位的值来控制数据灯的亮灭，因此让读进来的 $AL$ 与 $03H$ 相与即可得到 $K1K0$ 的值。
• 再 CMP 分别比较 $AL$ 和 $00H$，$01H$，$02H$，$03H$，如果相等，就跳转到各自的部分去执行，送 $B$ 口相应信号点亮相应的数据灯。
