多图层绘制方法（使用Origin）

多图层绘制方法

---

---

一、目的

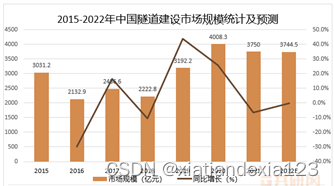

如下图所述，我们在绘制时经常会遇到在同一张图片里显示多个内容，今天来讲解下如何绘制该类图表。所使用工具为origin.

二、绘图步骤

1.示例数据

以《2015-2022年中国隧道建设市场规模统计及预测》的数据为例。在同一个图层内分别显示柱状图和折线图。

年份   市场规模  同比增长
2015	3033.2
2016	2132.9	-29.20%
2017	2446.6	17.30%
2018	2222.5	-11.70%
2019	3192.2	43.60%
2020	4008.3	26.40%
2021	3750	-7.80%
2022	3744.5	0.60%

2.输入数据

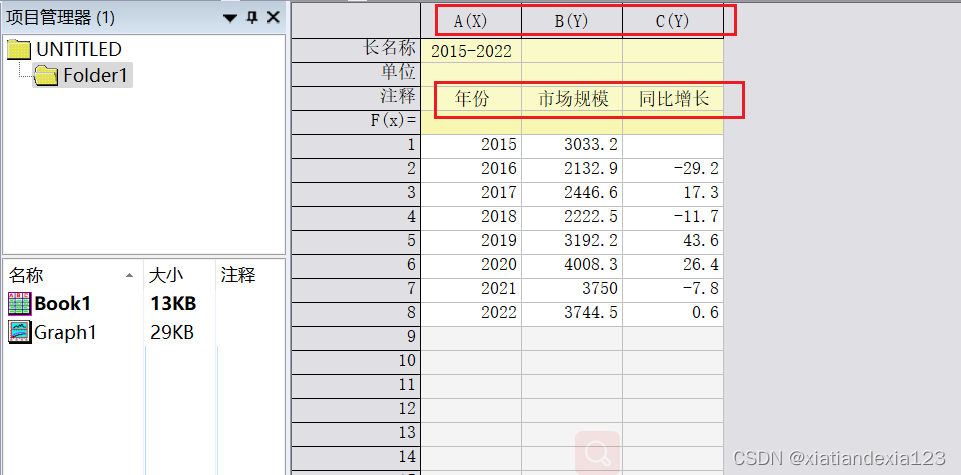

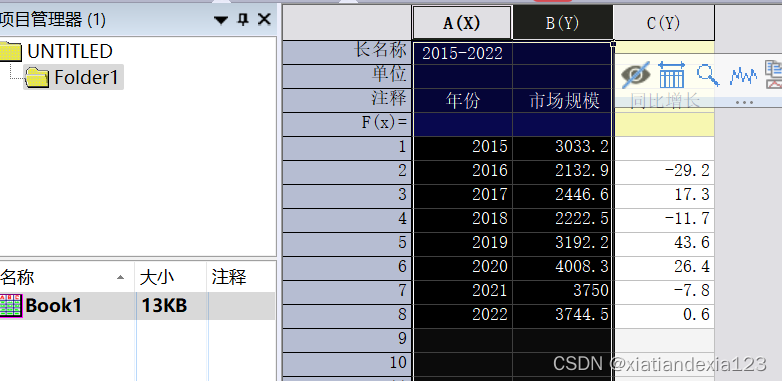

打开origin，输入数据，如图，需要区分X和Y轴，将年份设置为X轴，市场规模和同比增长设置为Y轴。

3.绘制第一个图层

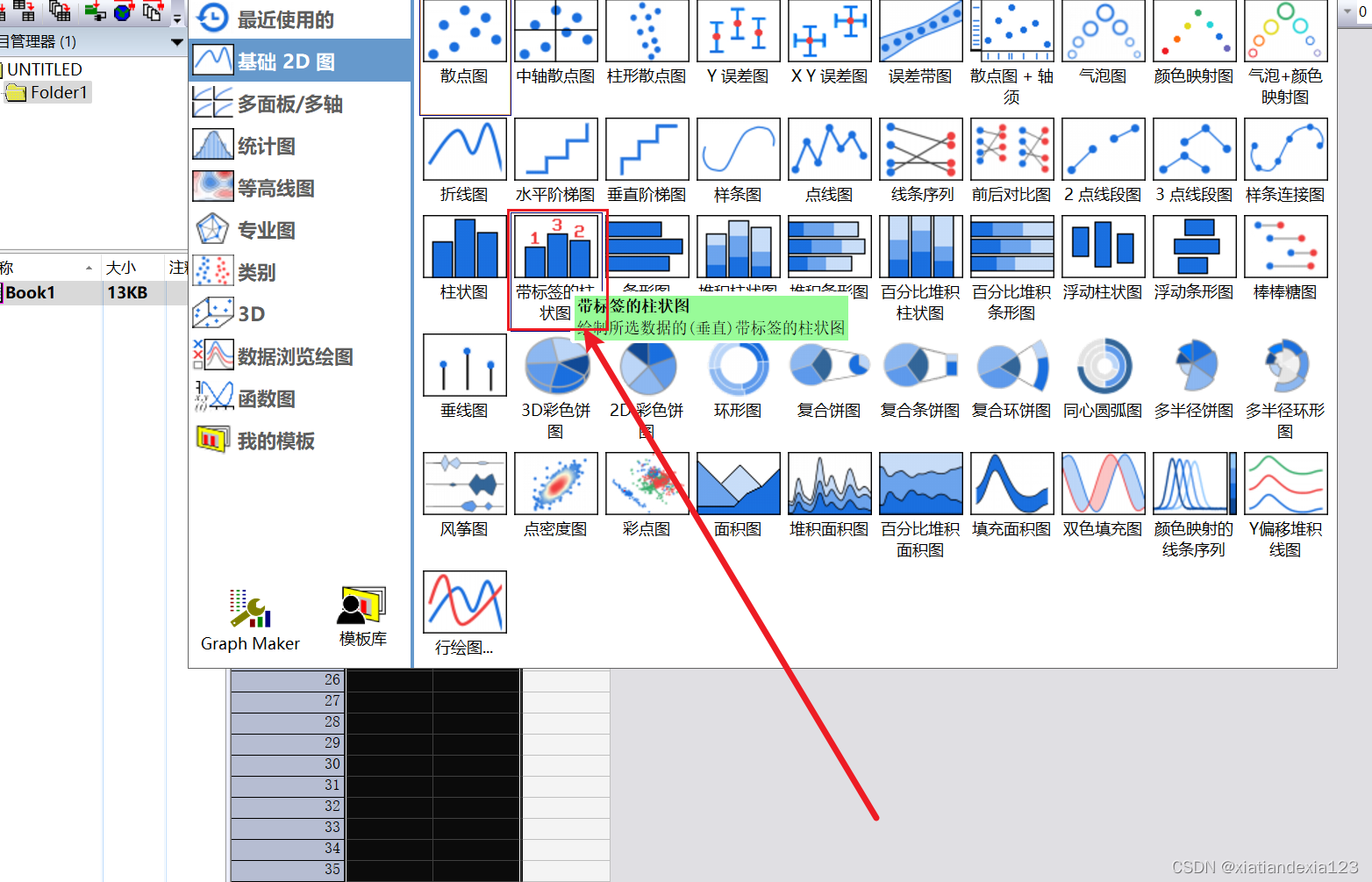

选中前两列，选择绘图菜单下的带标签的柱状图

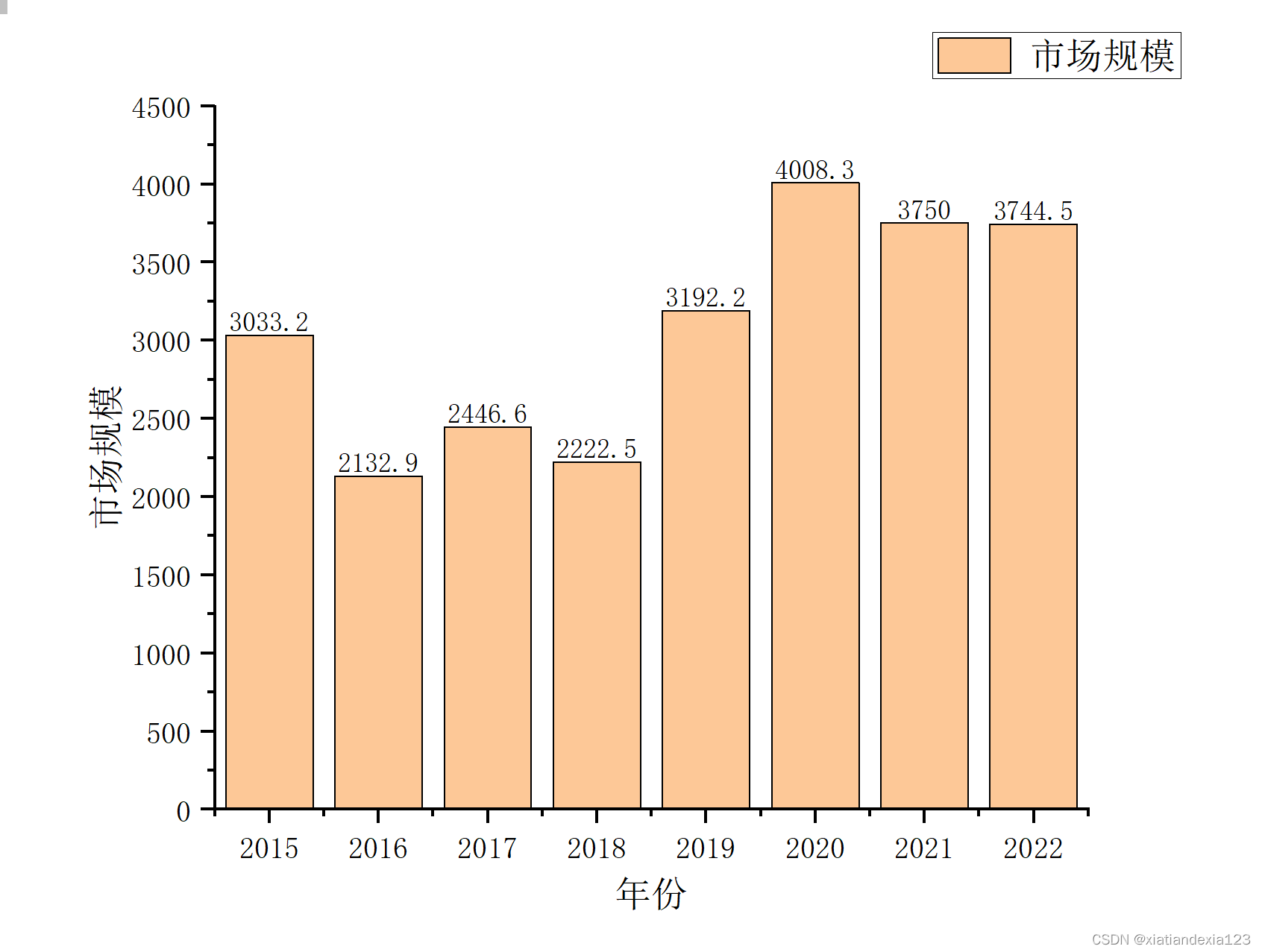

结果如下图所示

更改坐标轴标签，将x轴设置为年份，y轴设置为市场规模

4.绘制第二个图层

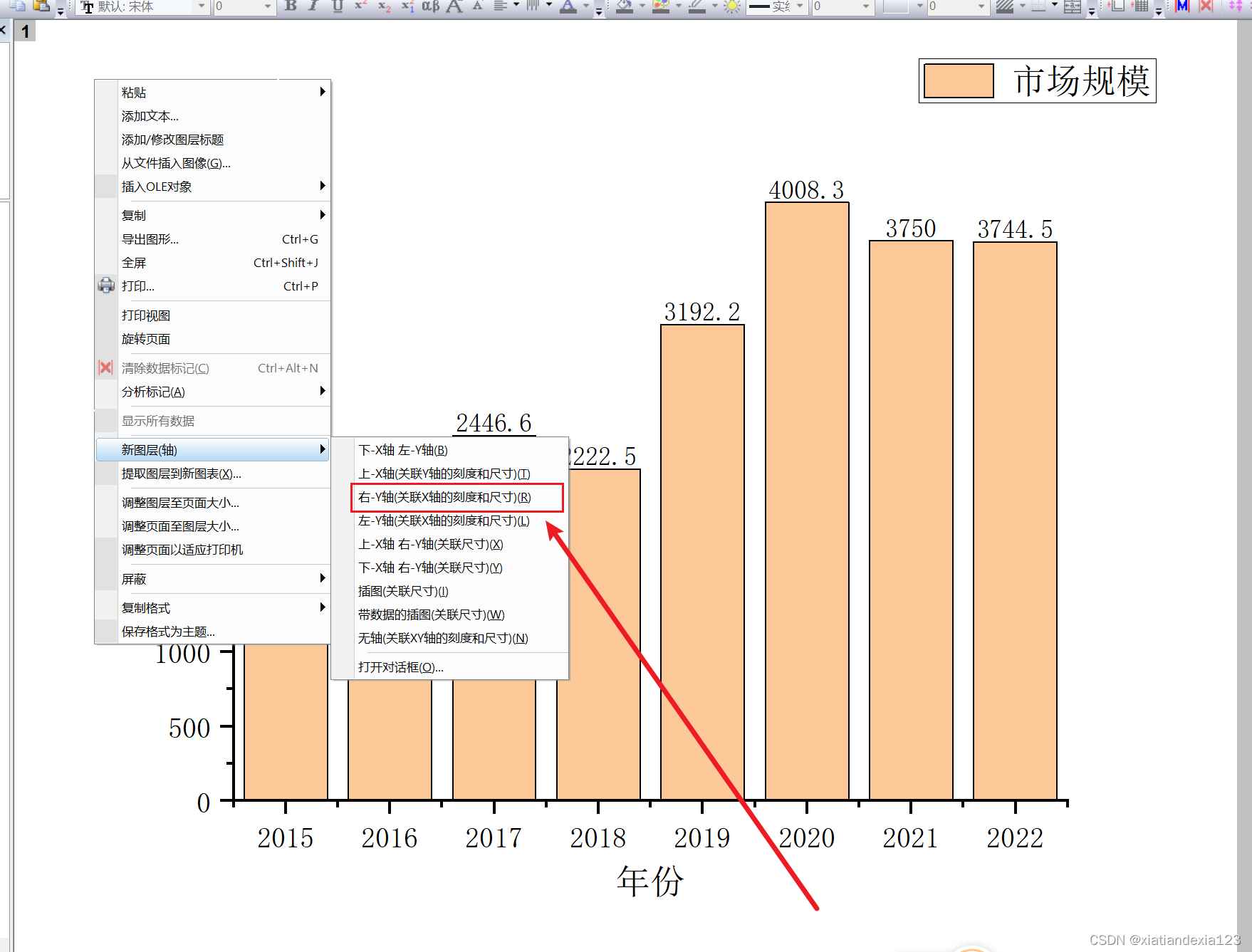

在图中空白处右击鼠标弹出如下菜单，点击新图层(轴)，选择右-Y轴(关联X轴的刻度和尺寸)，这里根据自己的需求选择，我们绘制的第二个图层与第一个图层共同X轴（使用的都是年份），所以选择该选项。这样我们就创建了第二个图层。

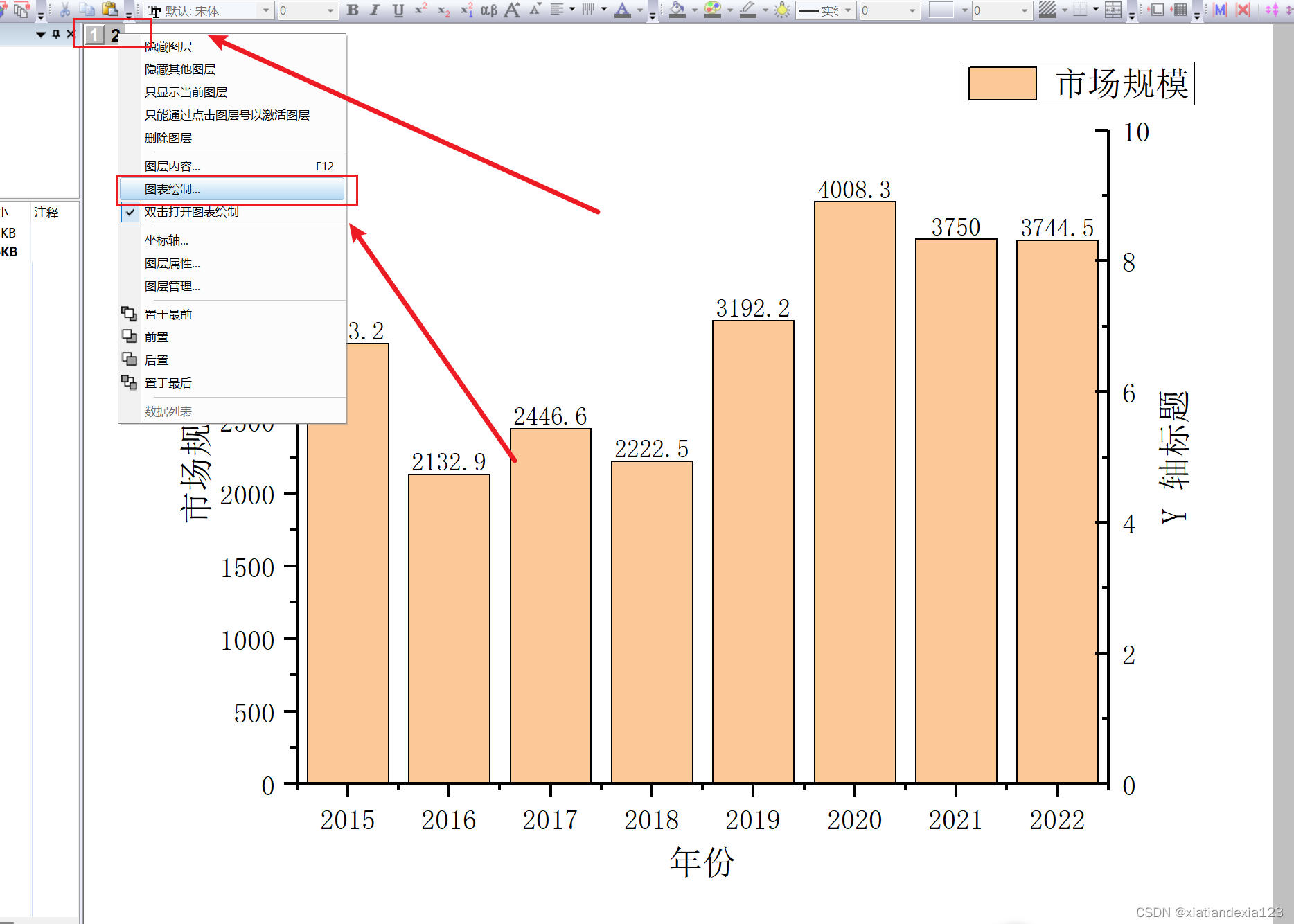

图中第一个框表示不同图层，点击该按钮即可切换不同图层，我们点击2（选中第二个图层）。右击2即可弹出如下菜单，然后点击图表绘制，进行绘图。

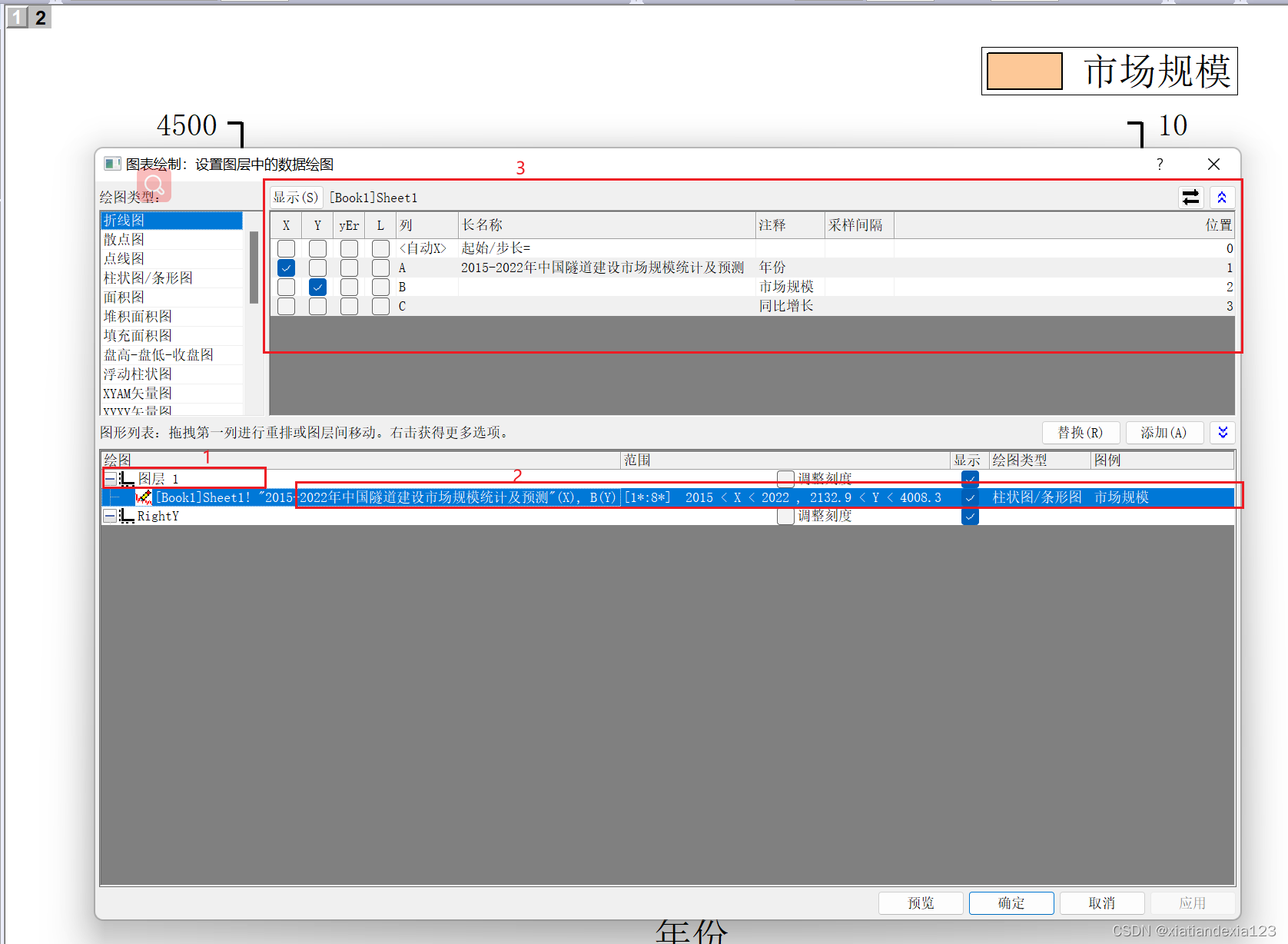

弹出如下界面，刚打开图中3的位置是灰色的，不显示内容。这时候点击图中1处的+号，弹出图2内容，然后双击图2的内容，弹出图3处的内容。

点击图1的位置（代表选中该图层），然后点击折线图（图2位置），设置好X和轴需要显示的数据（图3位置），A为年份设置为X轴，C为同比增长设置为Y轴。点击添加，然后点击确定。

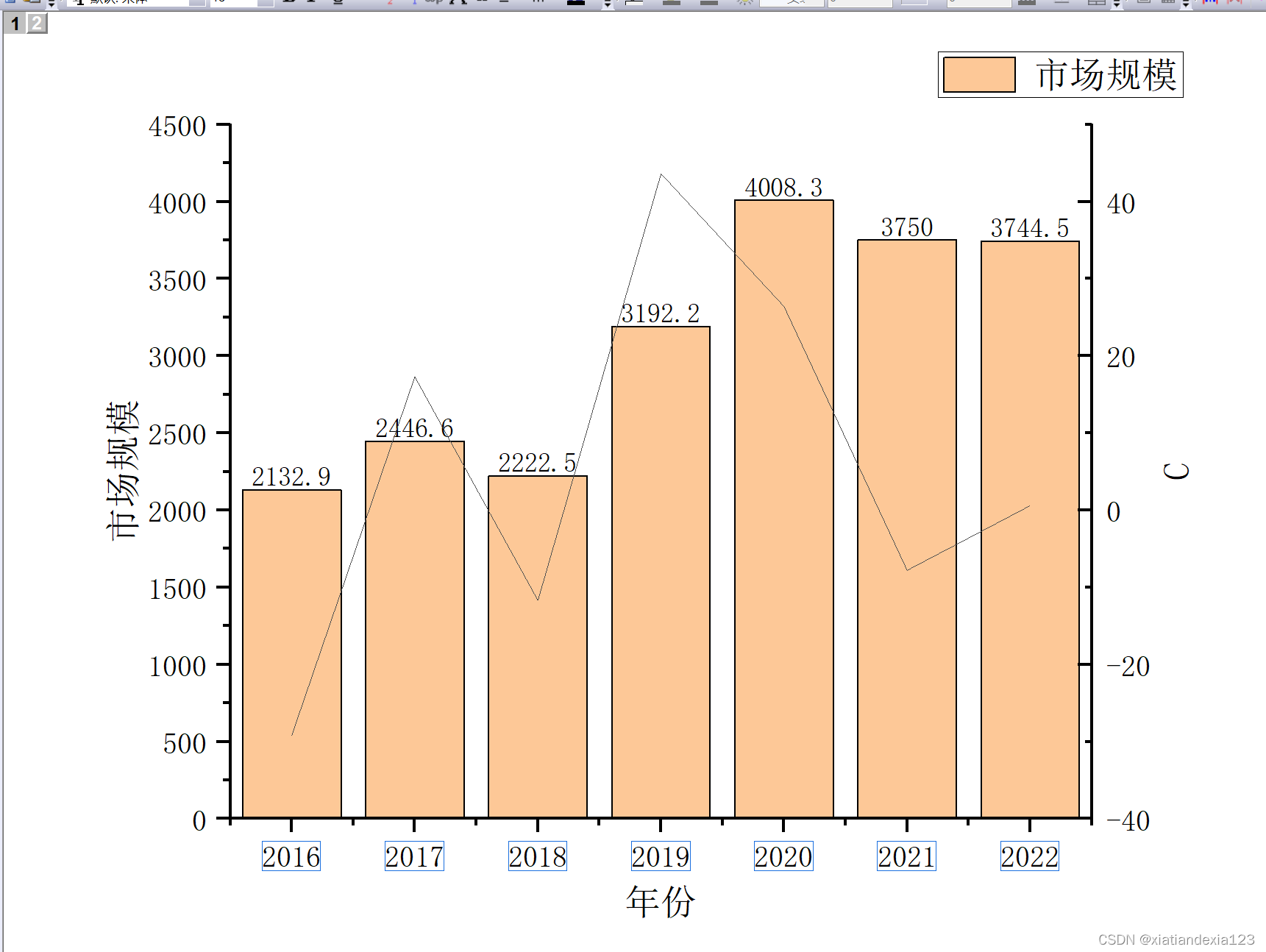

结果如下图所示。发现一个问题，2015年代没有了，这是由于同比增长中缺乏2015年数据。但是我们想显示2015年份该怎么办。

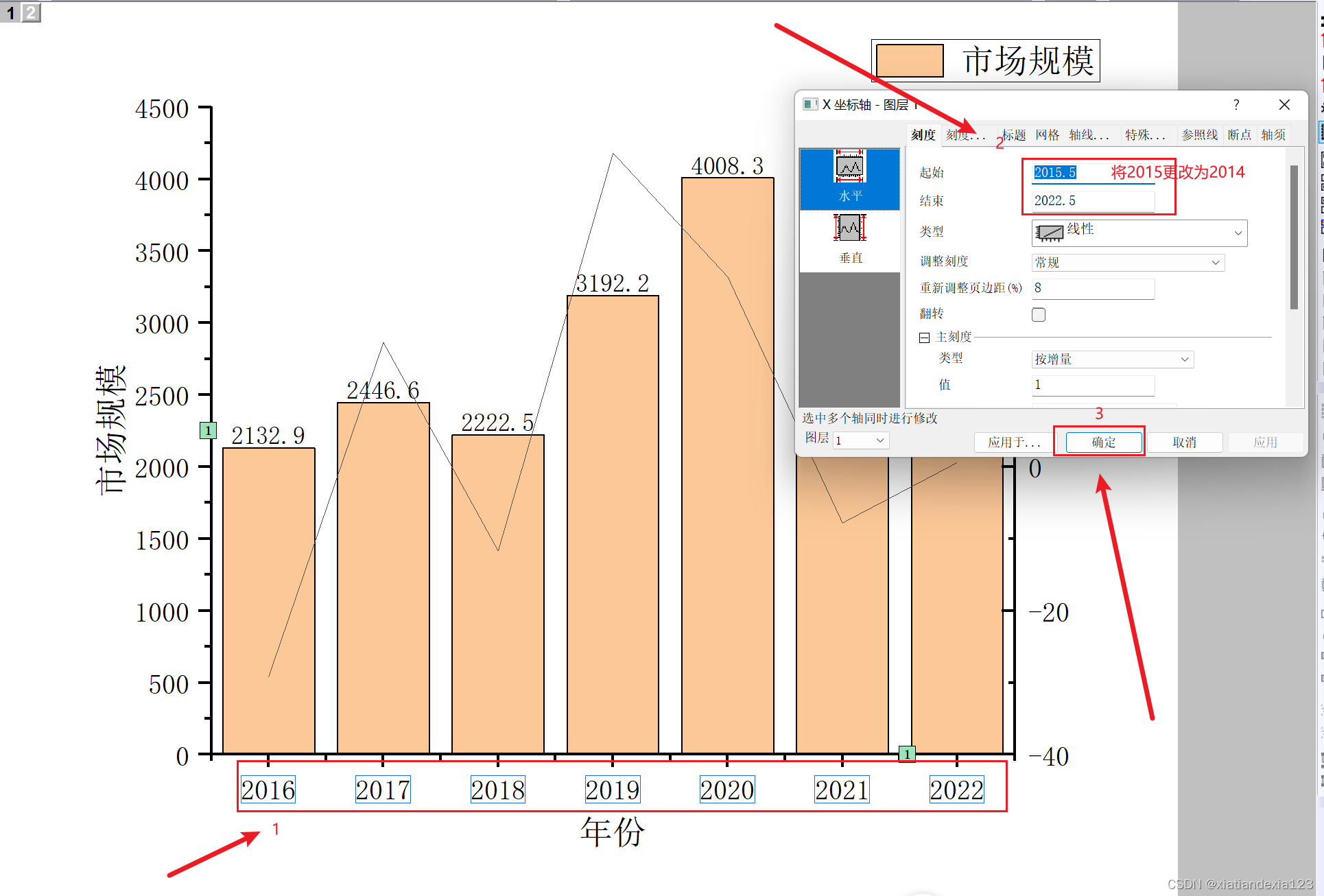

右击X轴数据标签（图1位置）弹出如下菜单，点击刻度，将图2中的数据更改为2014.5。

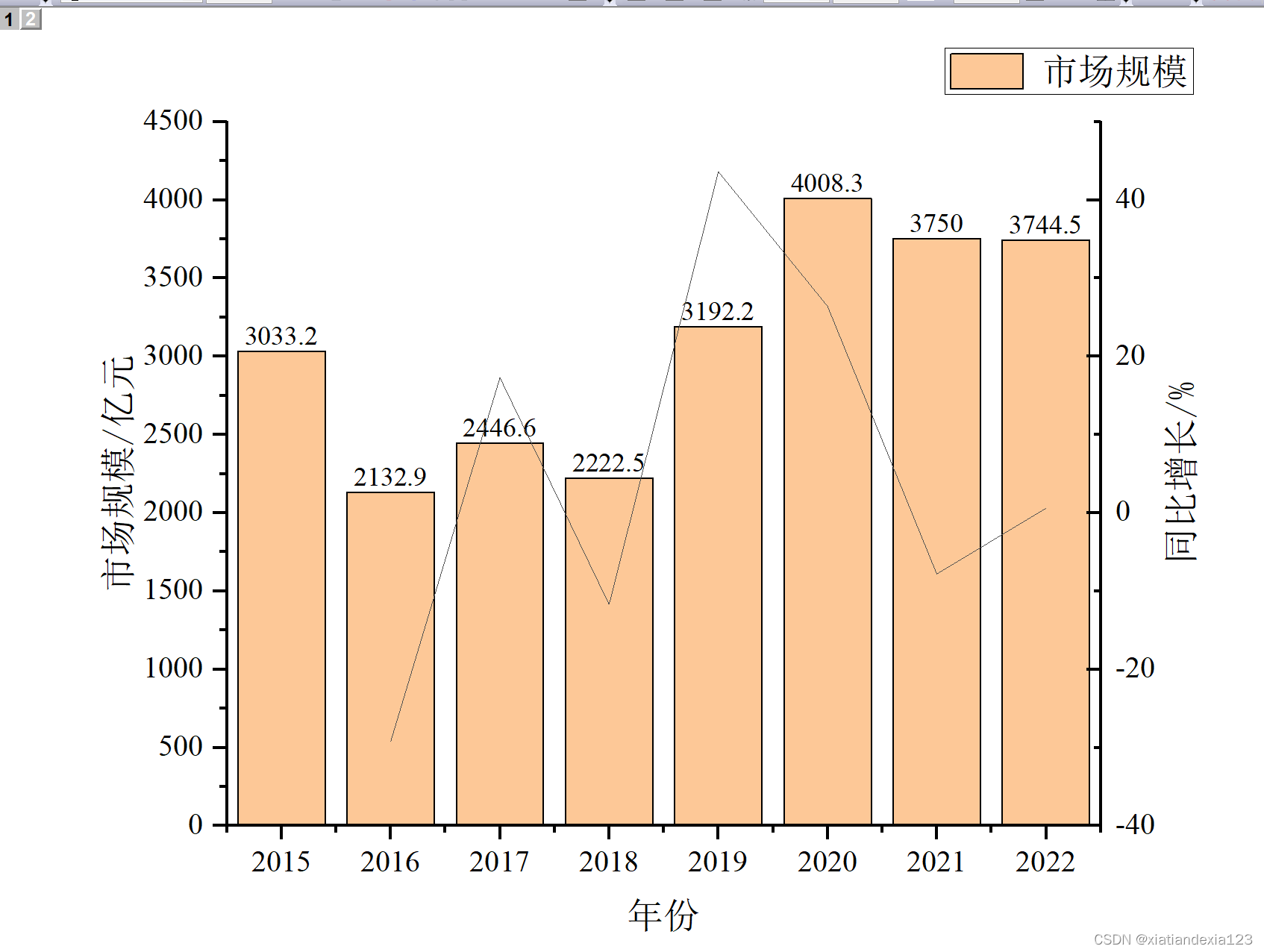

结果如下图所示，这里更改了由侧Y轴的标签。

三、图表美化

1.字体的设置

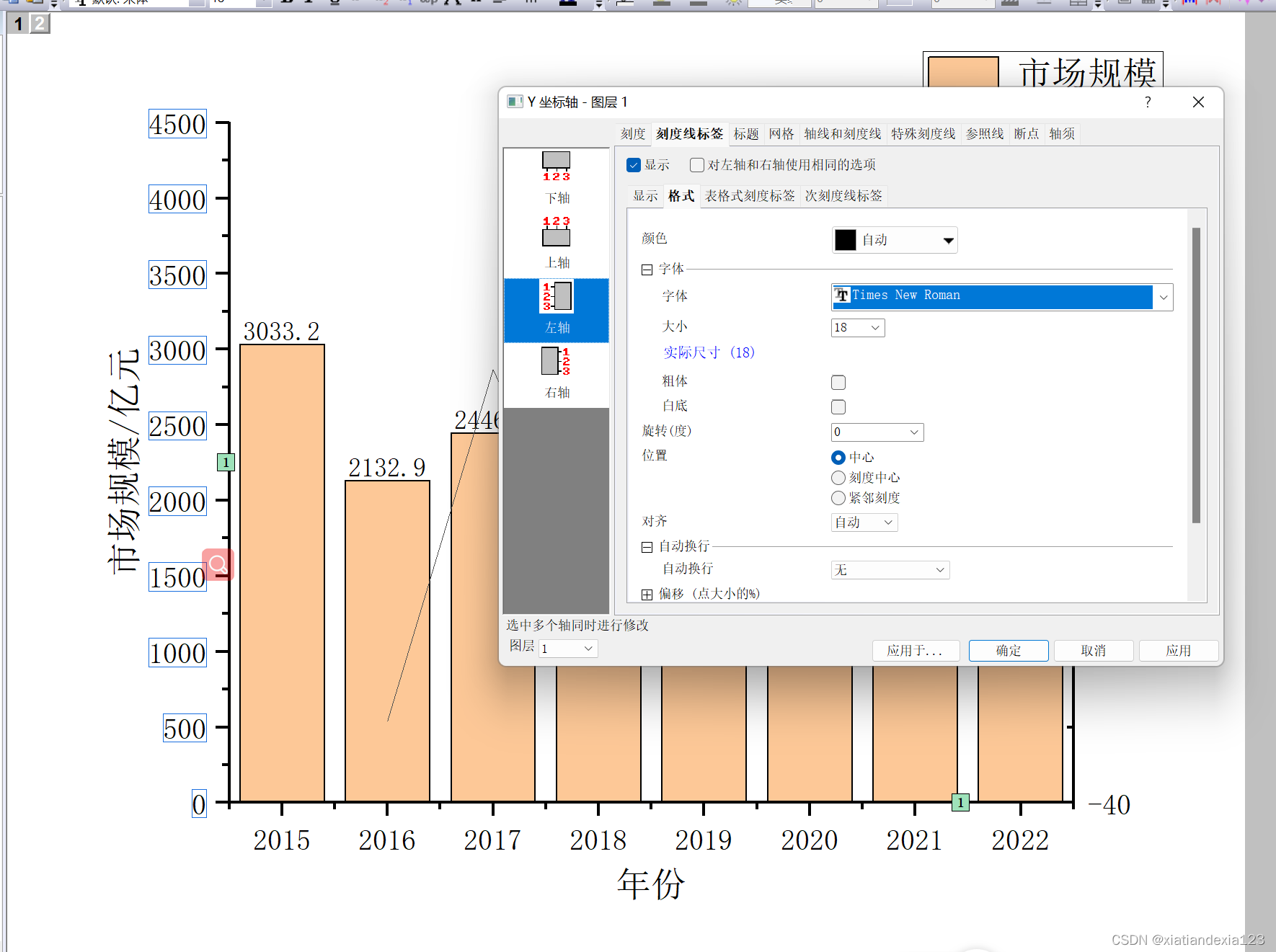

设置图表数据轴、标签、图表中的数据的字体，根据自己需求设置。这里我们将数字设置为新罗马，汉字保持原设置。

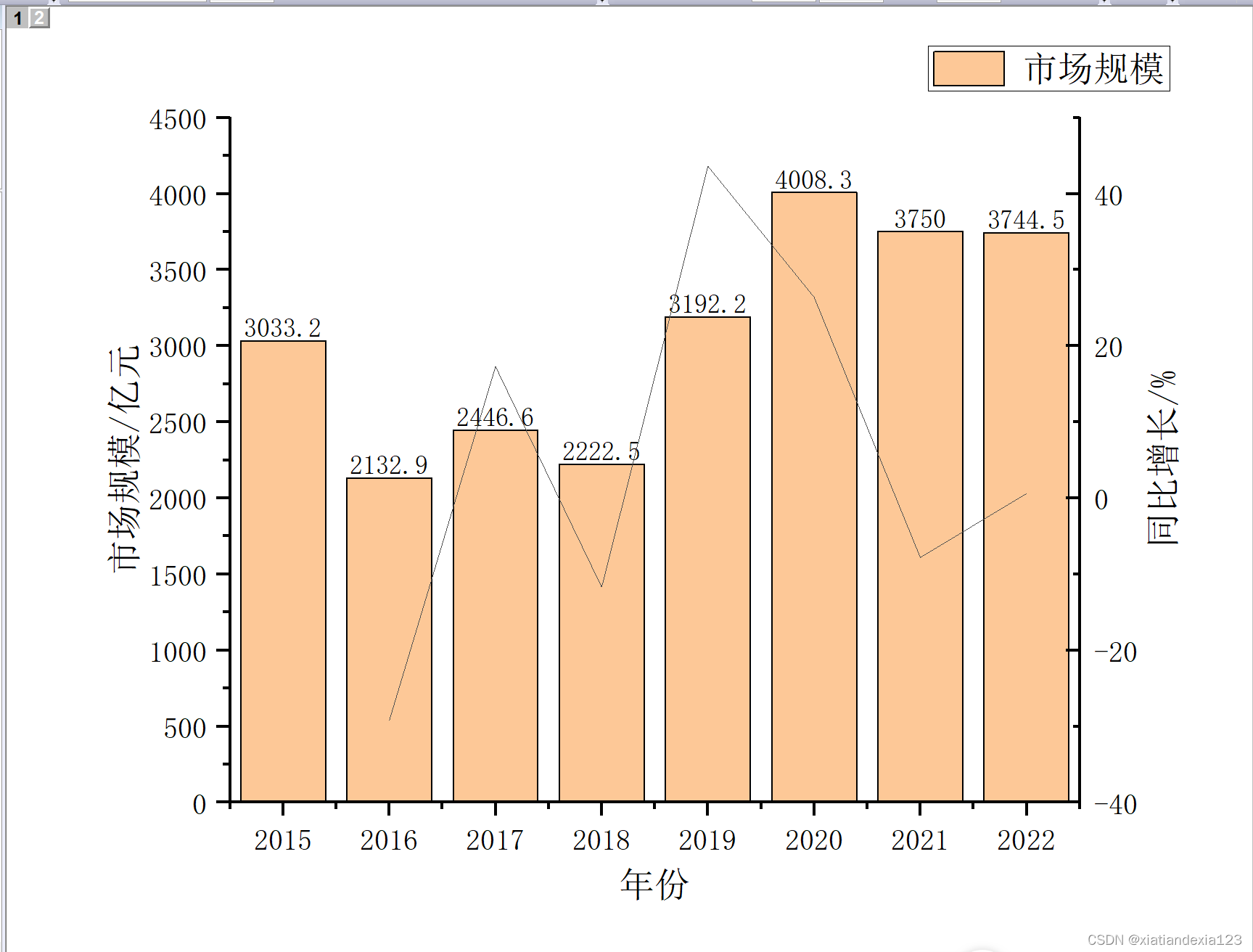

结果如下。

2.线条的美化

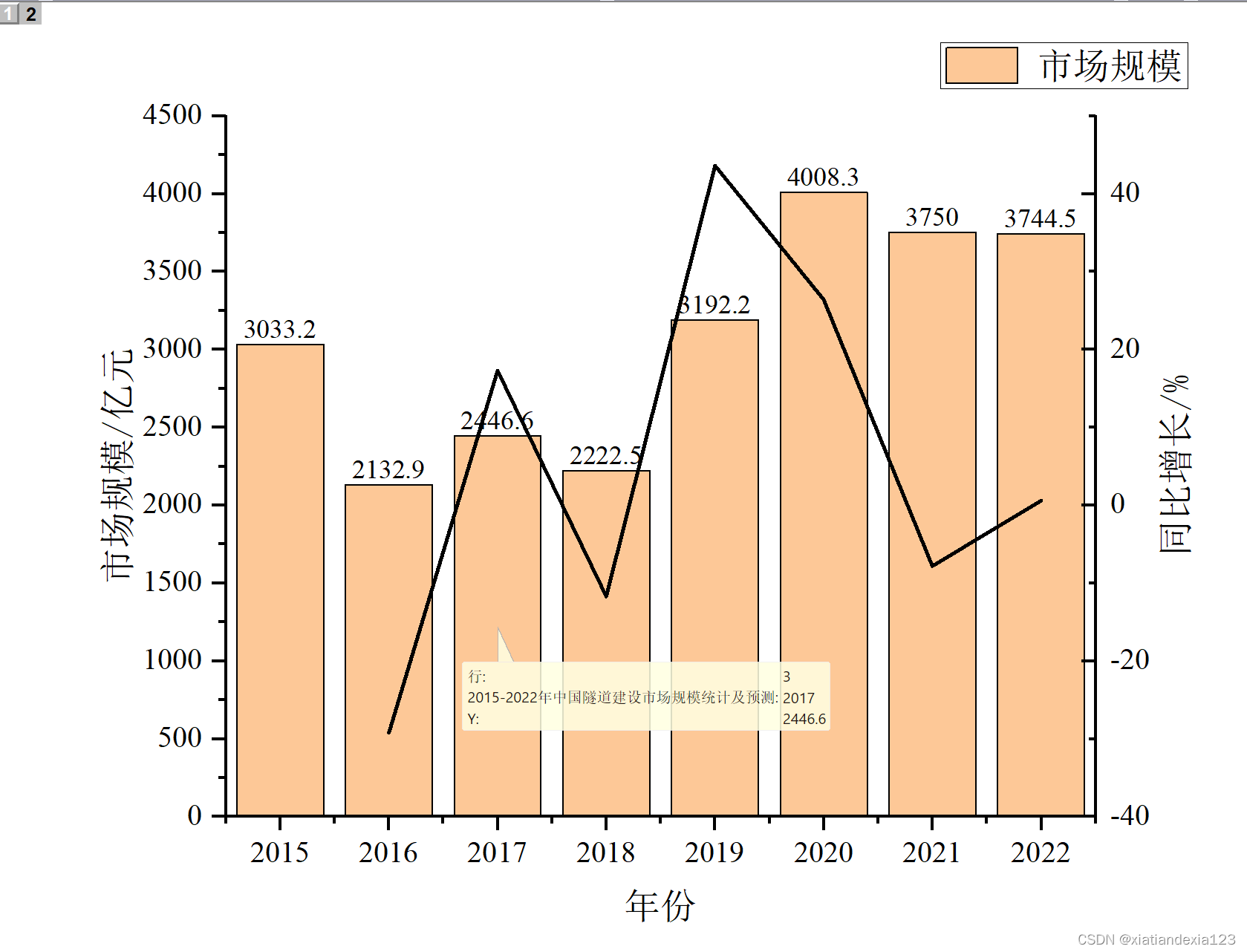

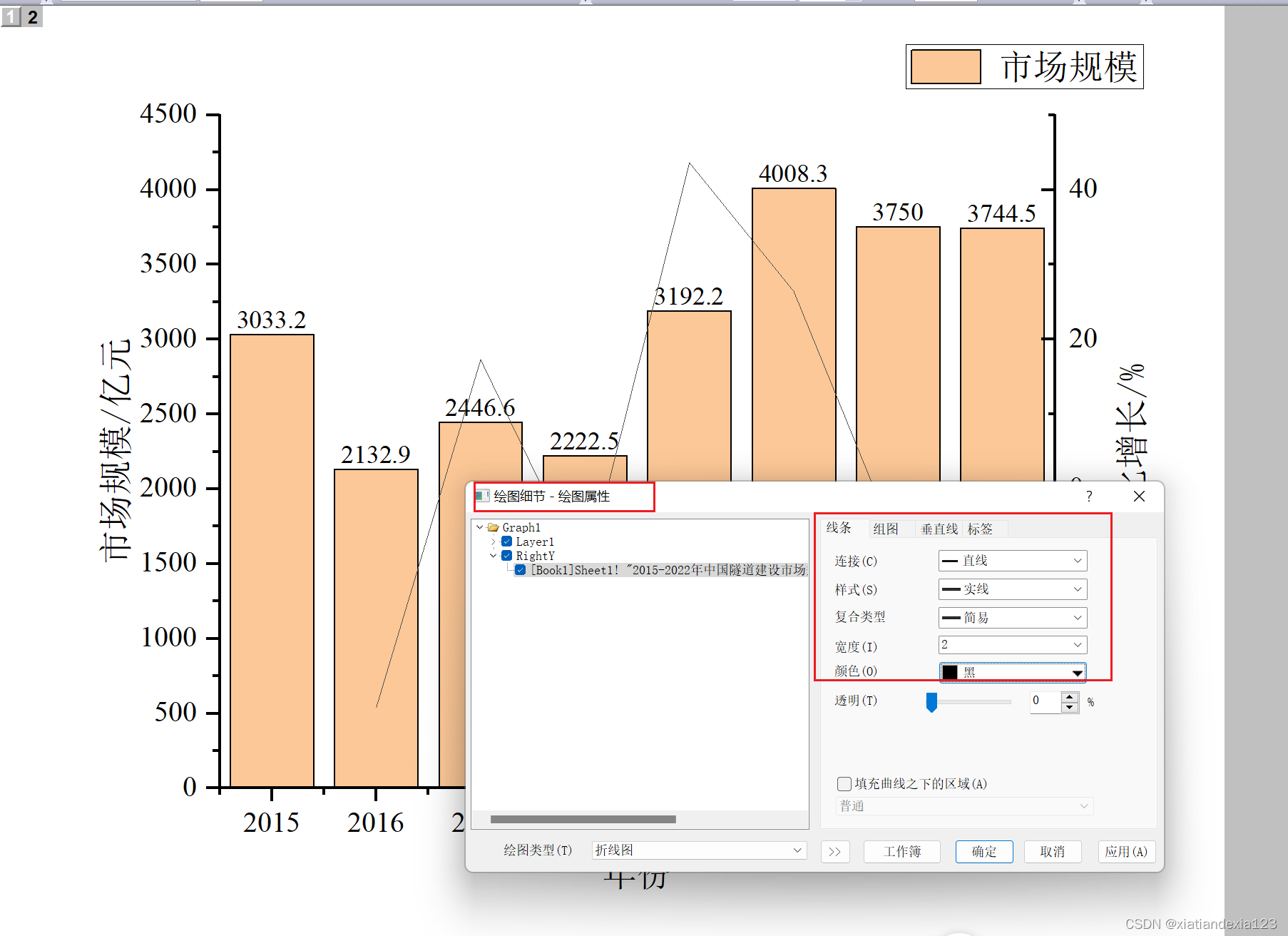

选中折现右击，选择绘图细节，设置线条，可根据需求自行设置。

3.图名和图例的更新

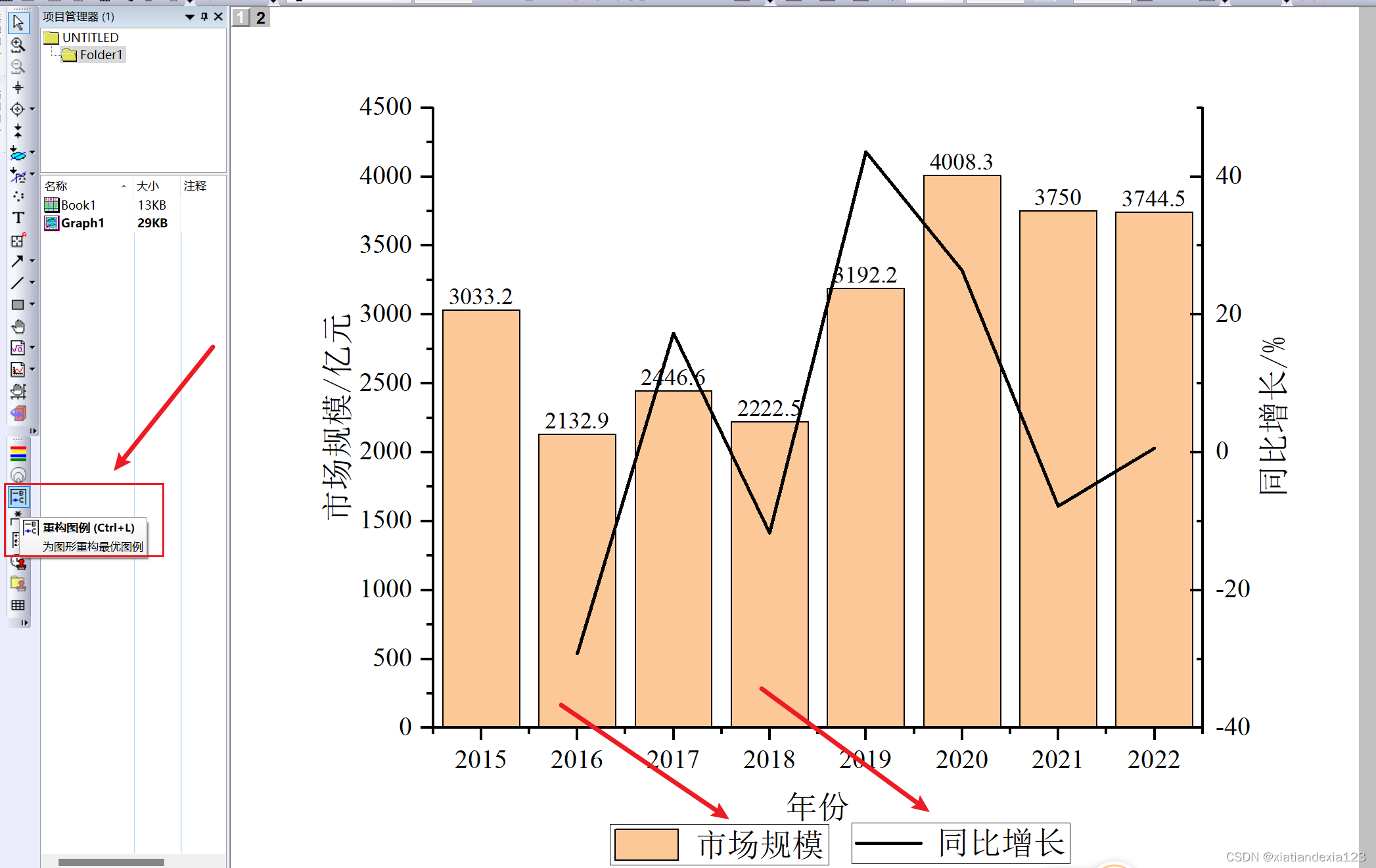

**图例：**细心的研友可能发现上图只有市场规模的图例，缺少同比增长。点击相应的图层，点击图中的重构图例，即可出现。调节相应的位置，这里我们将其拖放到X轴下方。

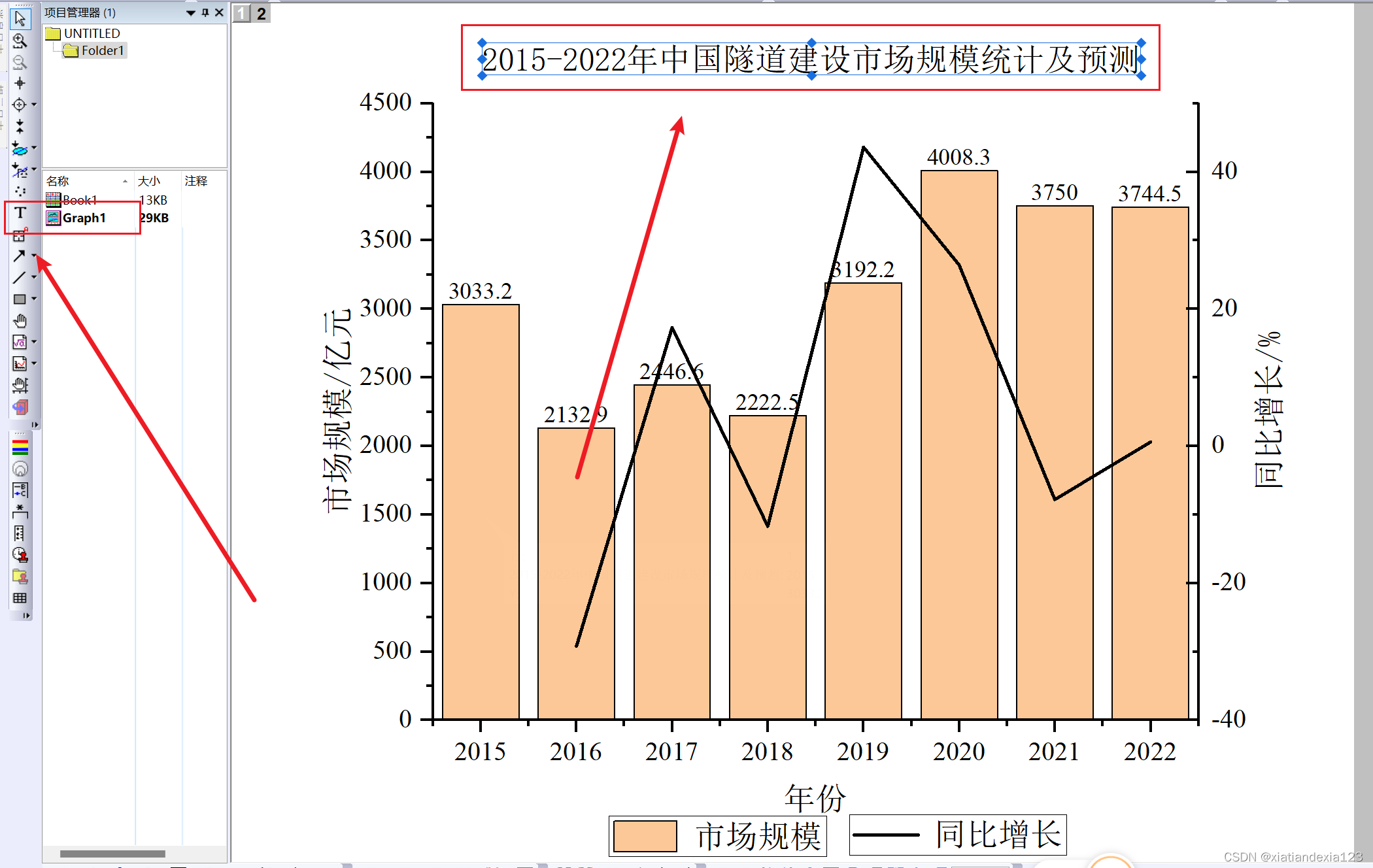

图名：点击图中的T，输入内容，拖动到相应的位置即可。

四、最终结果

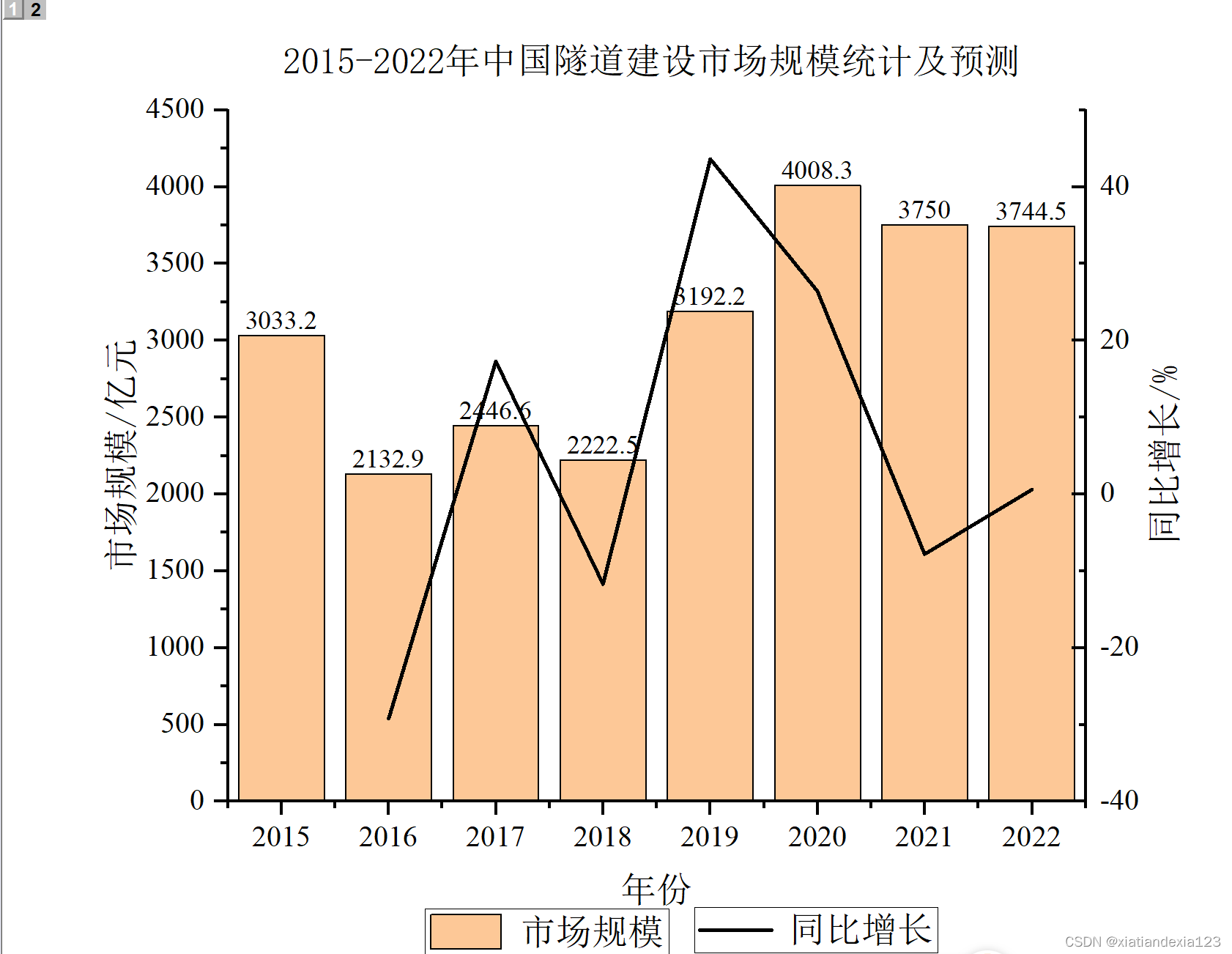

最终图形如下，当然这只是讲解绘制的步骤（画的不美观），图形中的颜色，大小，线条，大家可自行设置。
