单片机有3.3V电压,也可能工作不正常的原因

有一个终端产品,故障现象是不通信,测试总线电流,发现电流相当小,基本上是在几个微安级电流,但测试电压确是正常的为稳定的3.3V,通过测试和分析发现是稳压管损坏,但是稳压管损坏了为什么LDO还能输出稳定的3.3V电压?这个时候单片机是否正常工作?

3.3V的供电如上图所示,在6.2V稳压管损坏后,可以测得R101上端电压为35V,下端电压为35-1.8=33.2V,U1的Vin输入端电压为33.2-0.5=32.7V,也就是说两个三极管的串联的两个be级间电压为0.5V,也就是R102到Vin这条支路是断开的,因为两个三极管没能完全打开,如果完全打开的情况下应该有1.2V的压降,同时测试R102两端的电压都等于总线电压,也进一步确认了这条之路是断开的,所以LDO 3.3V电压输出是由R101、三极管的两个be级、Vin输入端这条支电路工作形成的。通过电流计算1.8V/560K=0.0032ma,后端单片机在这个电流的供应下根本就不能正常工作,所有出现3.3V电压正常,但是电流很小,单片机不能正常工作的情况。

        当用示波器的一个探头点击R101的下端进行测试的时候,发现能够正常的进行通信,这是因为稳压管损坏后已经开路了,而示波器探头对地由几兆欧的电阻,当进行测试的时候反而让原本开路的电路得到完善,形成了正常的工作电路。同理,用一个1M欧姆左右的电阻直接替换稳压管也是可以正常工作的。等效电路图及推导过程如下,图1是不正常时的电路,打差的箭头出为断开的,后续为正常电路的推导及化简过程。当电路不能正常工作的时候,LDO的输入阻抗Rvin很大,所以就会发现R101、三极管两端的电压很小。

       还有一种情况是发现单表总线电流比较大,有5ma、10ma的,表现为不通信,比较特殊的是加电10~20多秒后,发现电流恢复到正常值1ma左右,这个时候又可以正常通信了,通过把问题主板和正常主板上的单片机互换发现问题任然存在,初步判断是单片机自身的问题。可能的情况是单片机在生产过程中被损坏,到使用的时候表现出来。通过进一步分析,发现这种情况又分为两种可能:

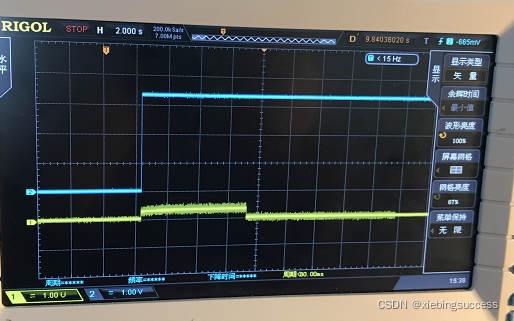

1、总线电流大概为3~4mA,上电的时候通过监测LDO的输入、输出发现,LDO的输入端为5V电压,但是LDO的输出端只有2V左右的输出,而总线上的电流是由于单片机在这个电压下没有正常复位,导致一个GPIO引脚输出一个高电平打开了电流调制三极管,LDO的输出通过加大输入端的电容后过一段时间可以恢复3.3V的输出,LDO为A厂家的原件,电压恢复的时间随机,如下图:

可以看到恢复时间有时候为600ms,有时候接近4s。

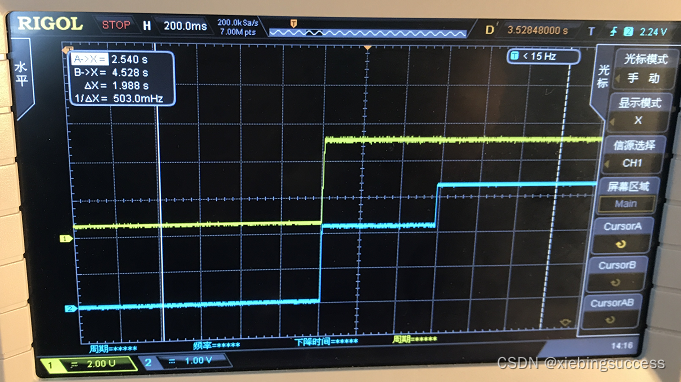

2、总线电流9mA~10几mA,LDO电压输出正常为3.3V,LDO为B厂家产品,同样单片机没有正常的工作,但是过个几秒到10几秒就能够恢复正常, 而总线上的电流是由于单片机在这个电压下没有正常复位,导致一个GPIO引脚输出一个高电平打开了电流调制三极管,如下图,3.3v输出,和一个30欧姆电阻上的大约0.4V左右的电压,单片机恢复正常后这个电压就消失。

 综合上述1、2两点除了LDO、单片机本身可能存在问题外,不排除单片机焊接的问题。

除了单片机自身问题外,如果接地不好,地电位会升高,单片机检测不到上电复位信号,单片机不能正常初始化,管脚处于不稳定状态,如果打开了比较耗电的电路,这个时候也会导致电流比较大。

 由图中单片机的上电复位时序图可知,如果接地不好,GND电位升高,单片机检测不到门限电压valid threshold,单片机不能正常上电复位。
