堆垛机立体库牛腿式货架

1、概述

目录

1、概述

2、设计标准与规范

3、设备参数

4、货架结构

4.1柱片

4.2隔撑

​编辑4.3顶梁及横梁

4.4牛腿

4.5牛腿梁

4.6水平拉杆装置

4.7垂直拉杆装置

4.8吊梁及斜角撑

4.9天轨

4.10货架同地面的联接

4.11货架制造

4.12货架制作精度

4.12.1立柱片

4.12.2横梁

4.12.3货架焊接要求

4.13货架安装

---

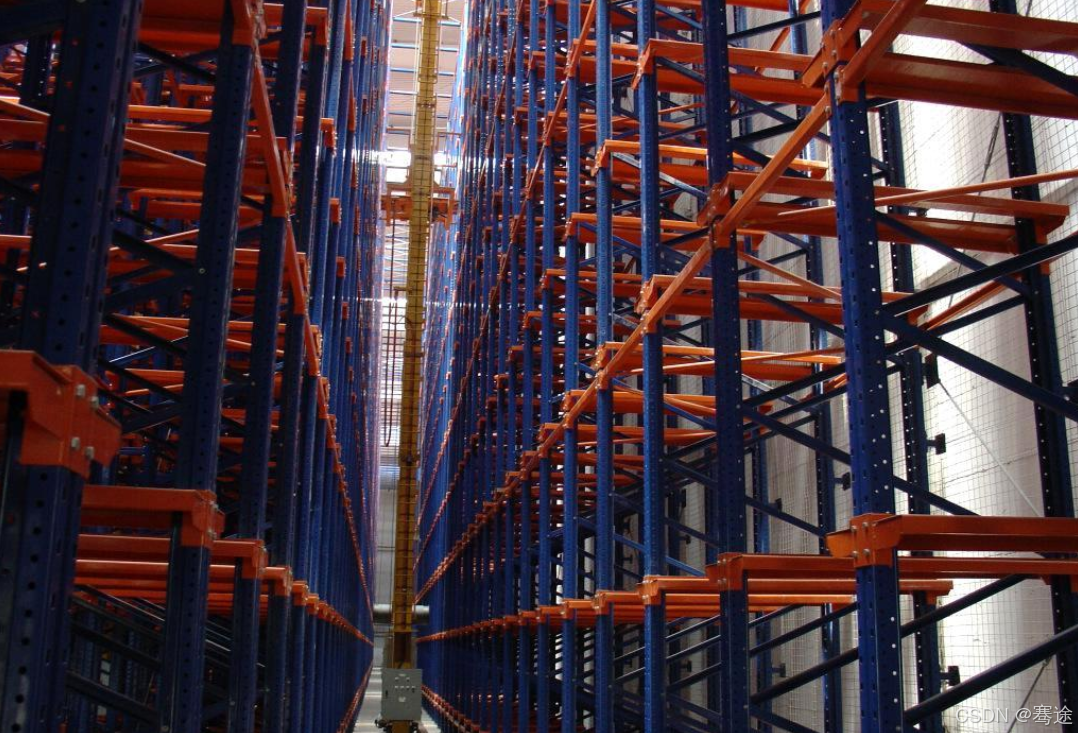

牛腿式货架，以存储托盘为主，具有结构稳定、技术成熟、应用广泛、能根据托盘货物的高度进行层高的自由设置及调整。制造、生产、安装、调试均严格按相关标准与规范执行，对整体货架系统须进行当地地震级别方面的有限元分析，以保证货架系统在制造、生产、安装前的安全验证。

2、设计标准与规范

序号	标准规范编号	标准规范名称
1	GB50017-2017	钢结构设计标准
2	GB50009-2012	建筑结构荷载规范
3	GB50011-2010	建筑抗震设计规范
4	GB50018-2002	冷弯薄壁型钢结构技术规范
5	GB700-2006	碳素结构钢
6	GB6807-2001	钢铁工件涂漆前磷化处理技术条件
7	GB191-2008	包装储运图示标志
8	GB50011-2010	建筑抗震设计规范
9	GB/T1804-2000	一般公差 未注公差的线性和角度尺寸的公差
10	GB/T1184-1996	形状和位置公差、未注公差的规定
11	GB/T9286-1998	色漆和清漆漆膜的划格试验
12	GB/T6739-2006	色漆和清漆铅笔法测定漆膜硬度
13	GB/T1771-2007	色漆和清漆 耐中性盐雾性能的测定
