BER编码规则

一、BER 编码规则介绍

BER (基本编码规则) 是 ASN.1 标准制定的用于将数据编码为二进制格式的原始规则。这些规则在 ASN.1 术语中统称为传输语法，指定用于编码数据的确切八位字节（8 位字节）。

二、BER编码数据组成

BER 基本编码规则的格式指定了一种用于编码 ASN.1 数据结构的自描述和自定界格式。每个数据元素都被编码为类型标识符、长度描述、实际数据元素，以及必要时的内容结束标记。这些类型的编码通常称为类型-长度-值(TLV) 编码。但是，在 BER 的术语中，它是identifier-length-contents。这种格式允许接收者从不完整的流中解码 ASN.1 信息，而无需预先了解数据的大小、内容或语义.

Identifier octets Type	Length octets	Contents octets	End-of-Contents octets
Type	Length	Value	(only if indefinite form)

三、Identifier octets Type

type 被编码成一个或多个字节，主要由 标签种类tag class，数据类型P(Primitive)/C(Constructed)，tag number 组成。

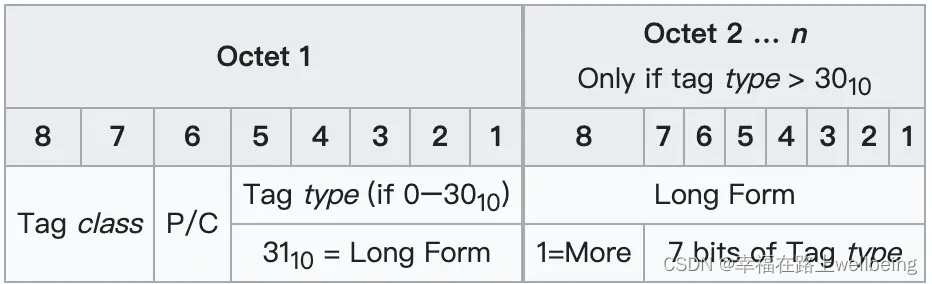

结构如下:

第一个字节的前2位表示 tag class 第3位表示p/c，后边则是tag number

1. tag class 分类

tag class 有以下几种，它的值是用来区分 ASN.1 类型

类型	值	说明
universal	0	表示原始的数据类型
application	1	只适用于一个特定的应用程序类型
context-specific	3	根据上下文定义的类型
private	4	私人规范中定义的类型

2. p/c 分类

p/c 表示数据内容是基本的数据类型还是复合的数据类型。

类型	值	说明
Primitive §	0	数据内容仅由一个数据元素组成
Constructed ©	1	数据内容由多个数据元素组成

3 tag type

tag type 数据的标识，是固定的。在asn.1的原始数据类型表里可以看到。
如果定义的数据类型不是 Universal 的数据类型，那么此时需要用到更多的字节序列如 Octet2。在使用这类标记的时候，要将 Octet1 的第 5 到第 1 个二进制位置为 1 ，如果 Octet2 后面还有 Octet3，那么 Octet2 的第 8 个二进制位应该为 1。

4. ASN.1的原始数据类型（TAG）

数据类型	编码类型	Tag number(十进制)	Tag number(十六进制)
End-of-Content (EOC)	Primitive	0	0
BOOLEAN	Primitive	1	1
INTEGER	Primitive	2	2
BIT STRING	Both	3	3
OCTET STRING	Both	4	4
NULL	Primitive	5	5
OBJECT IDENTIFIER	Primitive	6	6
Object Descriptor	Both	7	7
EXTERNAL	Constructed	8	8
REAL (float)	Primitive	9	9
ENUMERATED	Primitive	10	A
EMBEDDED PDV	Constructed	11	B
UTF8String	Both	12	C
RELATIVE-OID	Primitive	13	D
TIME	Primitive	14	E
Reserved	15	F
SEQUENCE and SEQUENCE OF	Constructed	16	10
SET and SET OF	Constructed	17	11
NumericString	Both	18	12
PrintableString	Both	19	13
T61String	Both	20	14
VideotexString	Both	21	15
IA5String	Both	22	16
UTCTime	Both	23	17
GeneralizedTime	Both	24	18
GraphicString	Both	25	19
VisibleString	Both	26	1A
GeneralString	Both	27	1B
UniversalString	Both	28	1C
CHARACTER STRING	Constructed	29	1D
BMPString	Both	30	1E
DATE	Primitive	31	1F
TIME-OF-DAY	Primitive	32	20
DATE-TIME	Primitive	33	21
DURATION	Primitive	34	22
OID-IRI	Primitive	35	23
RELATIVE-OID-IRI	Primitive	36	24

四、 Length octets

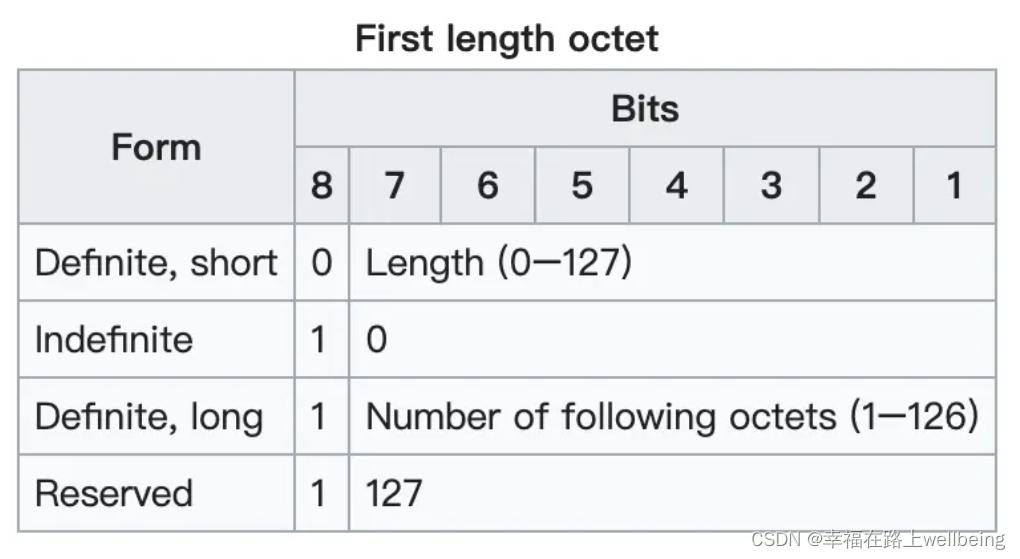

Length字段标识 value字段编码 的字节数，分为定长和不定长。其中定长的length指的是长度不超过 127 的短格式和长度超过 127 字节的长格式。

1、定长的短格式

a、前面的第一位是0，后边的7个位代表长度，因为7个位的2进制是0111 1111，最大也就是127，所以要求短格式不能超过127
b、定长长格式:最高位是1，后面的7个位表示长度值占用的字节数，然后跟上长度值。

例如长度为300，转换成2进制是0000 0001 0010 1100，占用2个字节，那么编码后应该是
1 000 0010 0000 0001 0010 1100 总共占用3个字节，用16进制表示 0x82 0x01 0x2c

2、不定长格式

根据图上看到最高位为1，后边7个位全是0，那就是1000 0000 也就是0x80 固定的数值
在value结尾处标记2个0x00代表内容结束，因为是不定长，必须知道内容在网络上传输时读到啥时候结束。

3、保留格式

最高位为1，后边7个为全是1，0xFF表示
同时在数据内容结尾处用2个0x00标记，代表着内容结束。

五、Contents octets

value 是数据内容的字节编码，如果不存在或者是虚对象的时候可能没有，比如value是NULL

六 、BER编码番外

1. CER 和DER 都是BER的一种变体，他们从基本编码规则允许的编码中选择一种编码，消除了其余选项。
2. X.690
   X.690 是一个ITU-T(https://en.wikipedia.org/wiki/ITU-T)标准，指定了几种编码规则，主要是（BER, CER, DER ）
