51单片机最小系统的绘制

最新推荐文章于 2024-10-14 17:59:01 发布
最新推荐文章于 2024-10-14 17:59:01 发布
阅读量1.3k 收藏 4
点赞数 2
分类专栏： 51单片机 文章标签： 51单片机 proteus 社交电子 单片机 集成学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xingyuncao520025/article/details/129348858
版权

今天学习了用proteus绘制51单片机的最小系统，这个proteus真是个不错的软件，什么硬件东西都不用购买就能够学习51单片机，完全仿真出来，真心不错的软件，希望被更多的人知晓使用。虽然51的开发板不贵，但是蚊子再小也是肉啊？

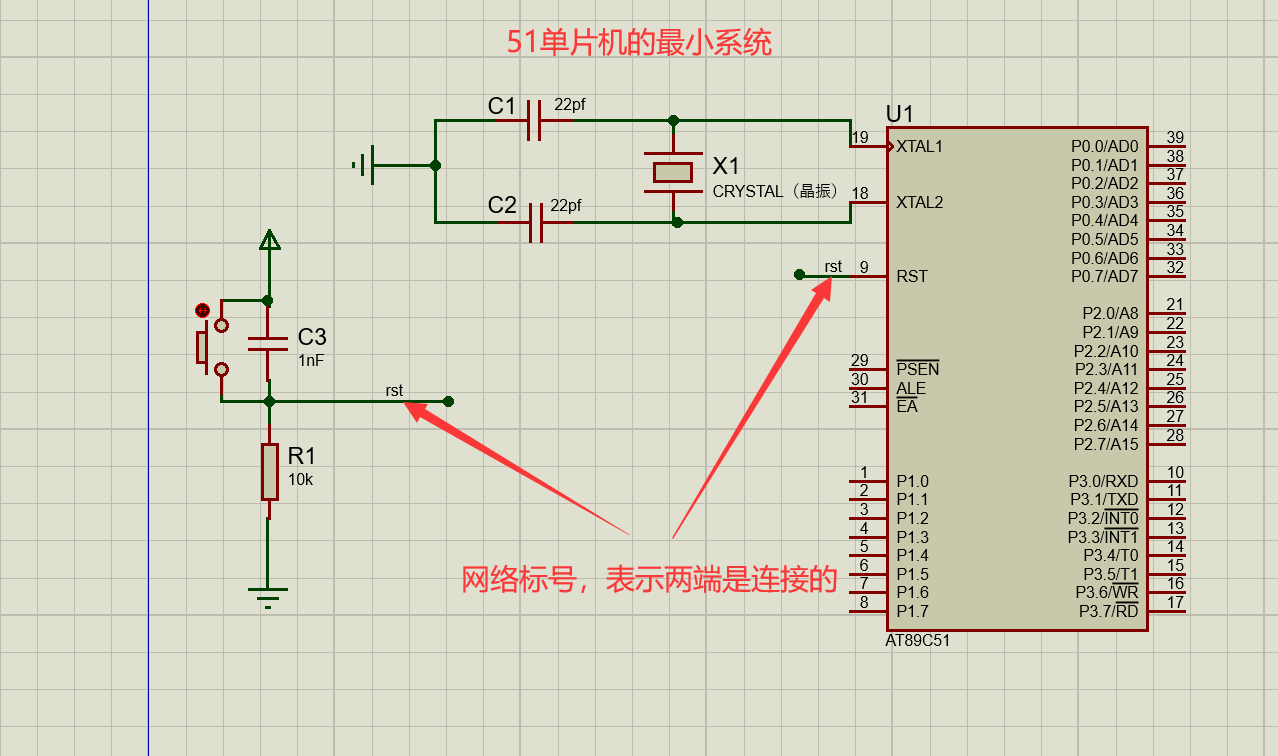

下面的图就是51单片机的最小系统了，不会的小伙伴可以照着画几遍就会了。

单片机搜索AT89C51

按钮搜索 BUTTON

电容搜索CAP

晶振搜索CRYSTAL

电阻搜索RES

本电路中使用的电子元器件就这么多了！
