6-静态数码管显示

本文使用普中科技开发板及江科大视频，侵删！

1、数码管

 1.1 数码管定义

数码管（LED Segment Displays）由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。这些段分别由字母a,b,c,d,e,f,g,dp来表示。



开发板位置：

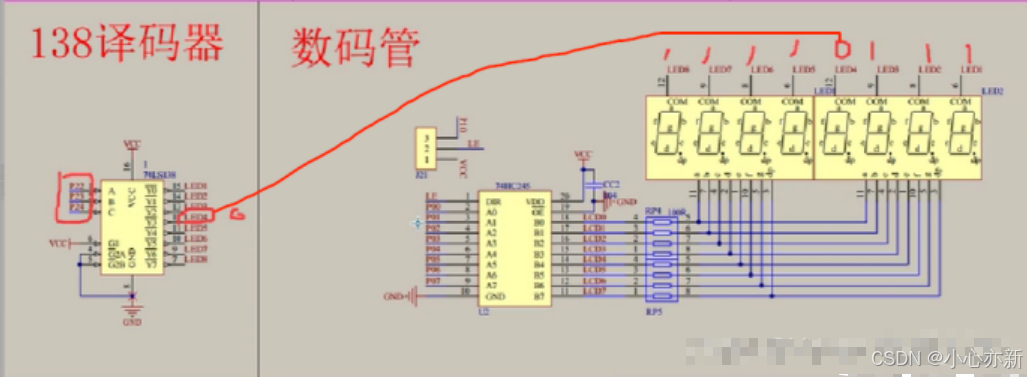

1.2 原理图

1.3 引脚定义

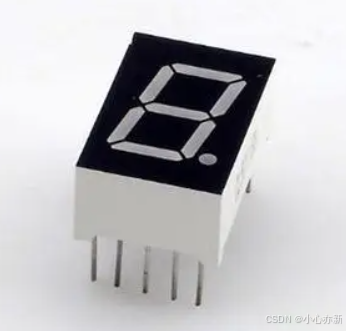

 单个数码管：

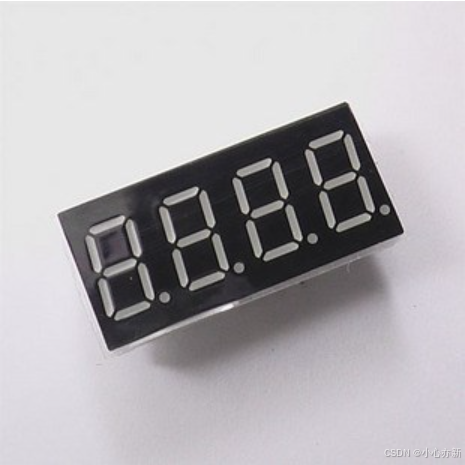

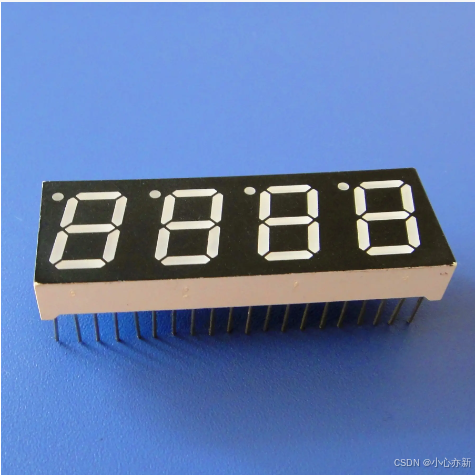

四位一体数码管

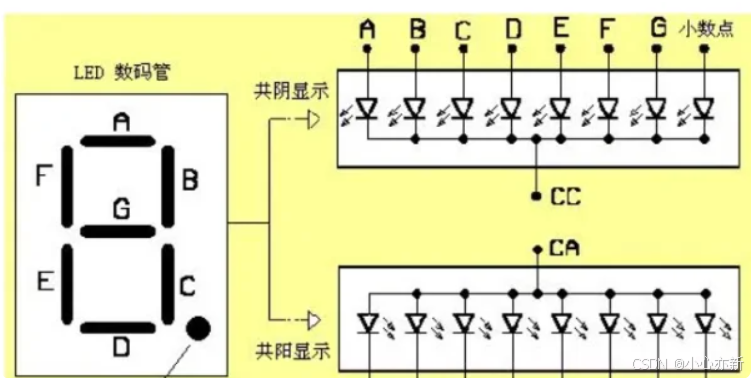

如果所有数码管的阴极都连接到一个端口上，称之为共阴极连接；

如果所有数码管的阳极都连接到一个端口上，称之为共阳极连接；如下图：

 数码管的8个LED，每一段都定义了名字，如上图，顺时针旋转，依次是A-B-C-D-E-F-G，还有小数点DP(decimal point)。

8段正好与一个字节的8个bit位一一对应。51单片机同样是8位的。

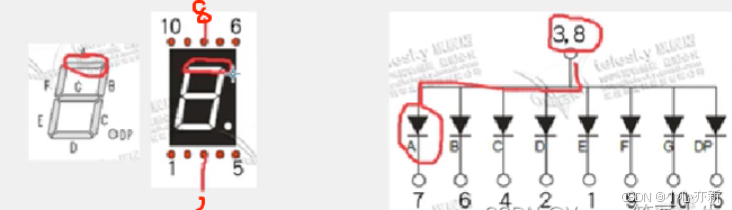

 如下图：引脚定义，左下角为1号引脚，逆时针依次是2-3-4-5-6-7-8-9-10

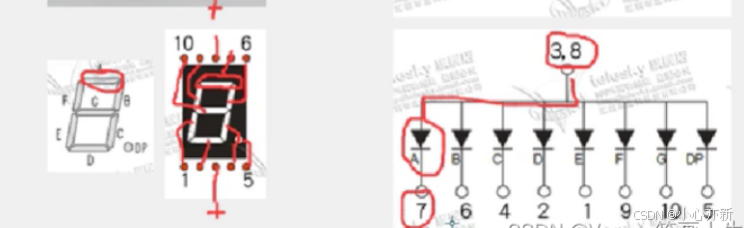

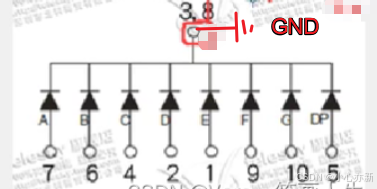

引脚 硬件连接如下：根据原理图，如果是共阳极，则负极A-->7，8-->6，……DP-->5，依次类推,其实3和8是同一个引脚，可以理解为同一根导线分成了2路。

详细连接图如下：采取 就近原则连接，所有看起来没有规律，其他的数码管连接不尽相同，要仔细分辨。

 1.4 单个数码管显示

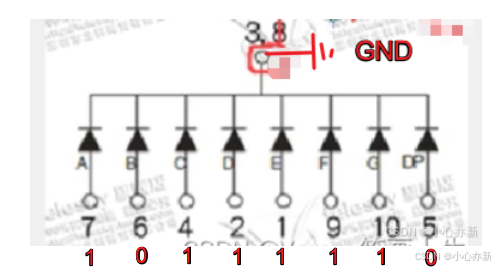

 开发板是共阴极连接，引脚3和8要接地（GND）。

位选：开发板上有8个数码管，选中哪个，哪个才显示，称为位选。（什么位置）

假设开发板上的8个数码管的公共端都未接，如果采用共阴极接法，1号的公共端接地，就选中了1号，2号的公共端接地，就选中了2号，以此类推……

段选： A-B-C-D-E-F-G-DP，8段要显示哪些段，比如要点亮数字6， 则要点亮A C D E F G段。（什么内容）

 本次是静态数码管显示，一个数码管显示一个数字即可，比如显示6。（共阴极）

将 A-B-C-D-E-F-G-DP ,8个引脚接到单片机的IO口，比如P0，并给IO口如1011 1110下数据：如下图，则会显示数字6。共阳极则是取反即可。~（1011 1110）

以上就是单个数码管的操作方法。

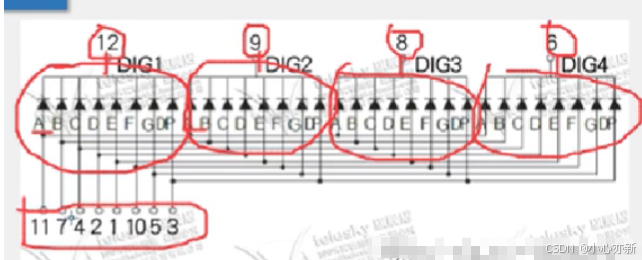

1.5四位一体数码管显示

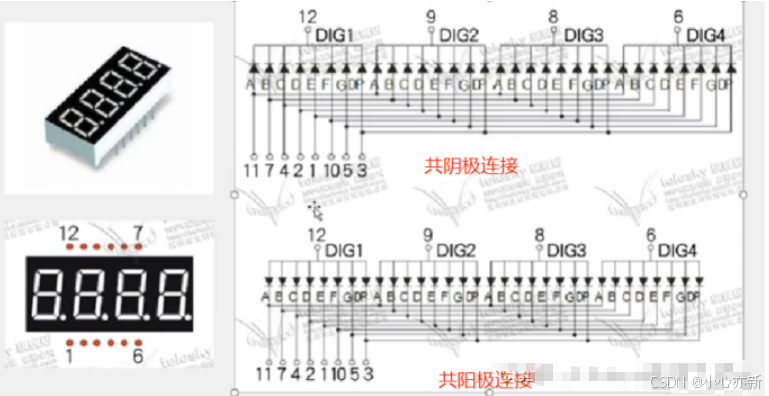

 开发板上的就是四位一体的。同样有共阴极和共阳极连接。

如上图，引脚的顺序也是左下角开始，逆时针排序。

它的公共端单独引出来，然后所有的A段连接在一起，所有的B段连一起......再连接到就近的引脚上 。

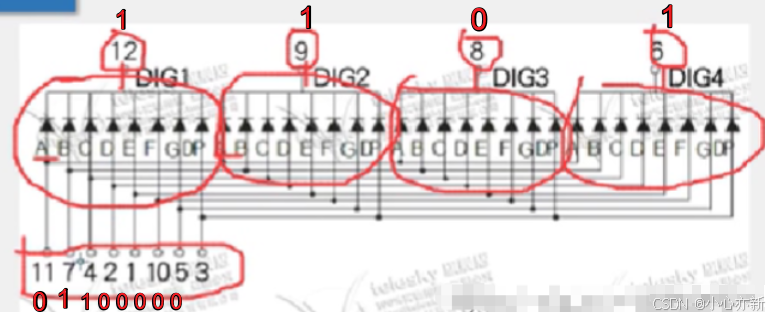

 如果要让第三个数码管显示1，则：

位选：第1，2，4给高电平，即阴极是高电平，保证1，2，4不会亮。

段选：BC置高电平（1），其他低电平（0）。

其他数字同理……

 从显示原理可知，同一时刻，四位一体不可能显示不同的数字（段选共用），位选全部选中，则显示相同数字。

 1.6 74HC138译码器

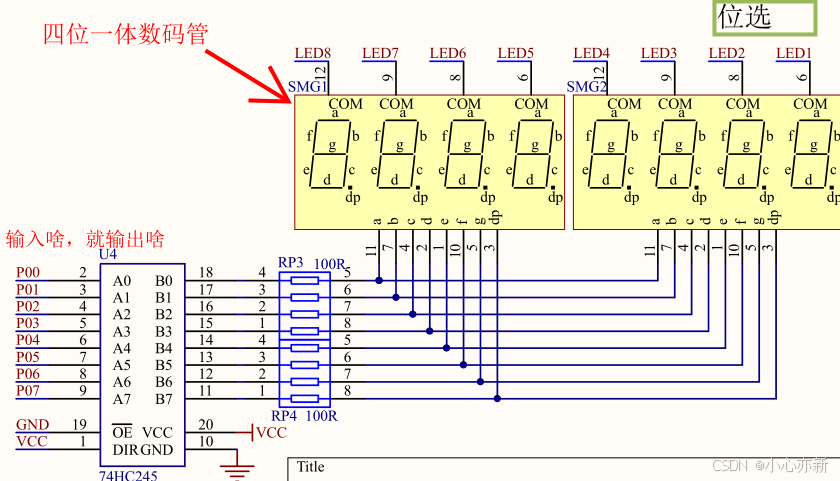

原理图：

 开发板的是74HC245和74HC245，现在已停产。

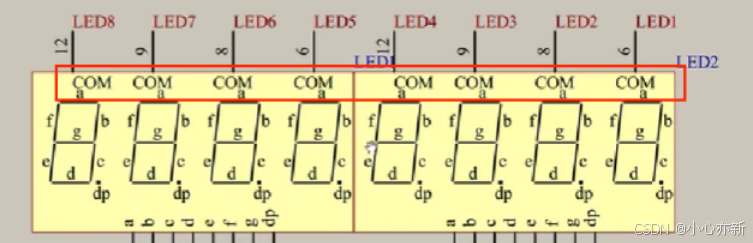

 COM是公共端，开发板上接的是共阴极。COM接VCC，就是共阳极，接GND是共阴极。

 原理图上LED1-LED8接到了138译码器的输出端

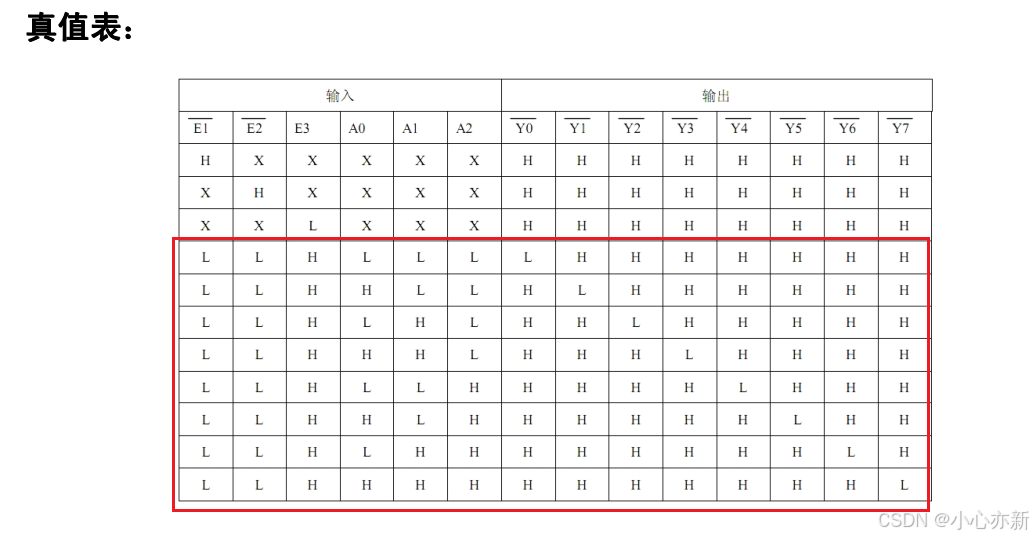

 74HC138的工作原理：

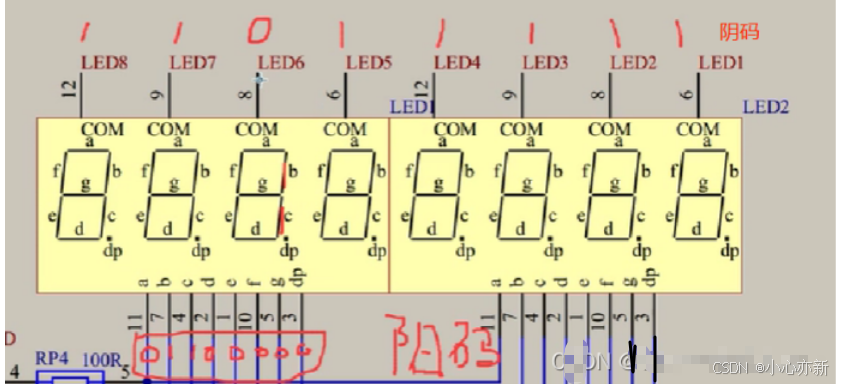

如果要显示1，则要给如下图所示的数据。使它的输出端其中一个输出0，然后剩下的输出1，138译码器正好可以实现这个功能。

注：对于共阴极的数码管，公共端的数据我们叫做阴码，下方的叫做阳码。

单片机的3个P2口可以控制译码器的8个输出。如果8个口使用P2，不但占用P2的IO资源，而且驱动能力也不行。（弱上拉，强下拉）

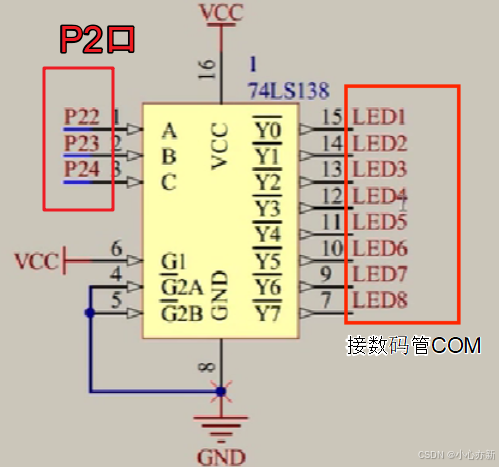

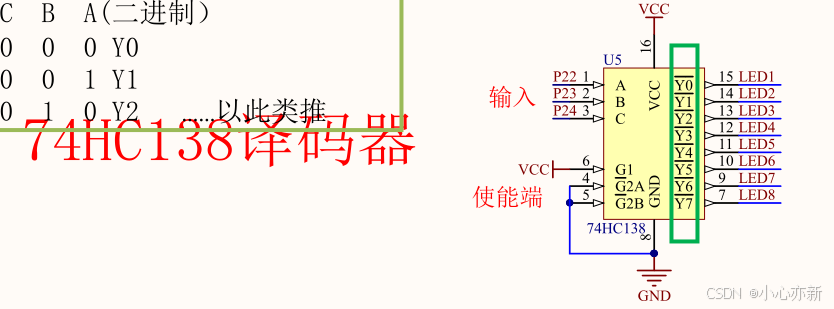

138译码器操作原理：

138译码器左边输入，右边输出。即：左边的ABC是它的输入端，右边的Y0-Y7是输出端

 VCC是电源正极，GND是负极。左下角的G1，G2A，G2B是它的使能端，它相当于一种开关，如果使能电平有效的话，它就可以工作，如果没有效，它就不工作，就是一种电源开关。字母上面有横线的，表示低电平使能，高电平无效。

译码功能实现：

规律：三的IO口的二进制数值（0xxx)转换成十进制的数值对应输出端的哪个口，哪口就有效。这样可以用3个IO口操作8个输出端，减少IO口数。

P2.4  P2.3  P2.2 0

C         B        A

0          0         0       Y0---LED1

0          0         1       Y1---LED2

0          1         0      Y2---LED3

以此类推……（从0，以二进制形式，加到7即可））

1         1         1       Y7---LED8

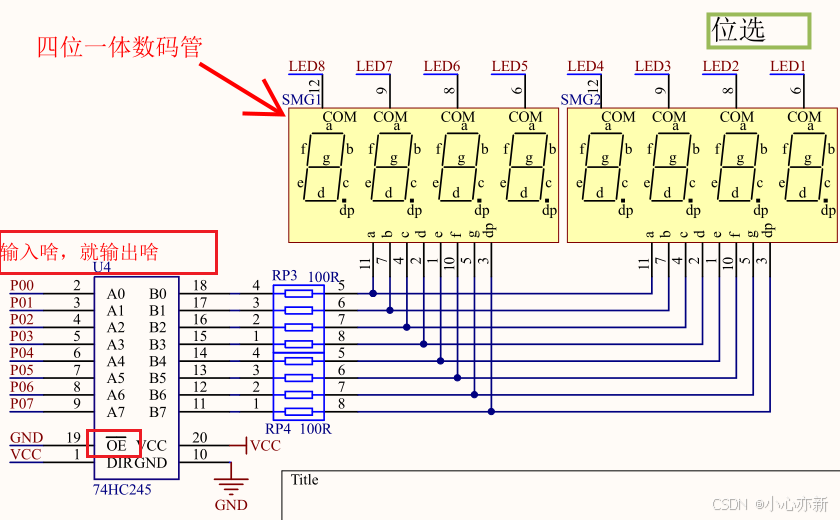

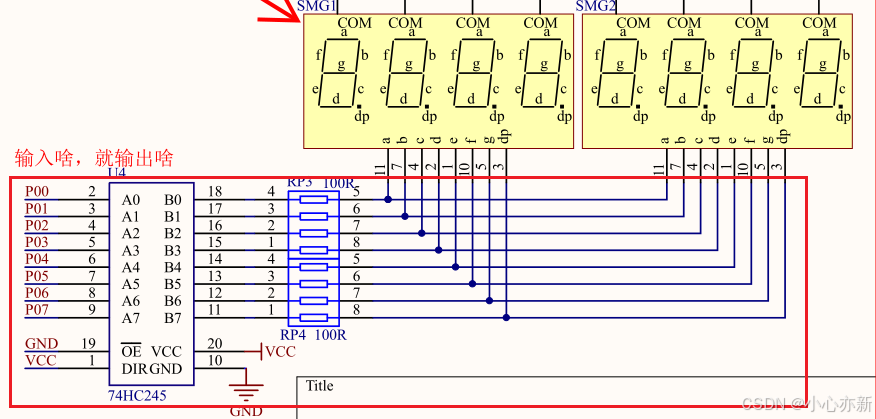

然后接下来看看74HC245这块芯片，它叫做双向数据缓冲器，是用数据缓冲的。原理图：

 又下角的GND和VCC分别是电源的负极和正极。

A0→B0,A1→B1,A2→B2……依次类推。输入啥，就输出啥，不改变数据

OE是使能，字母上横线，表示低电平有效。如果给它接地，它就工作，如果接VCC高电平，它就不工作。

 左下角的DIR，direction表示方向，把左边的数据给缓存到右边，把右边的数据给读回来，这就是DIR的功能。如果DIR接高电平，就把左边数据送到右边去，如果接低电平，就把右边的数据给读回来。开发版DIR接VCC，高电平，表示从左往右。

 RP3和RP4表示排阻，100R表示100Ω，防止数码管的电流过大的作用。千欧的话就是100K。

 2、代码实现

 第1步：位选（哪个数码管，Y1??,Y2??）

控制译码器上的这三个P2口，使右边某一位输出0选中

 第2步 段选：（要显示什么）

选中之后，再给P0口的段码数据，比如说给0100 0000，它就会缓冲一下，直接过来，送到公共的段码端，就会显示相应的数据。

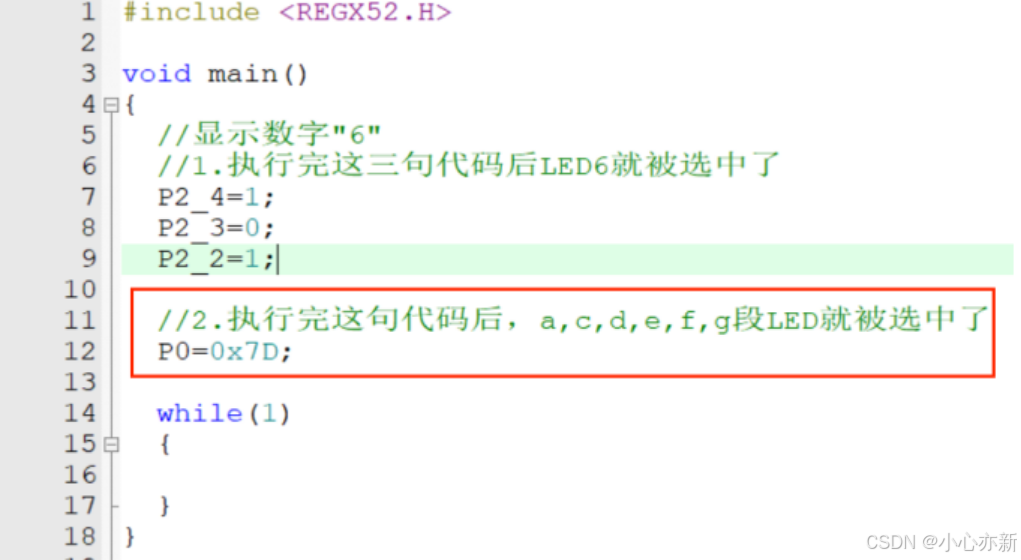

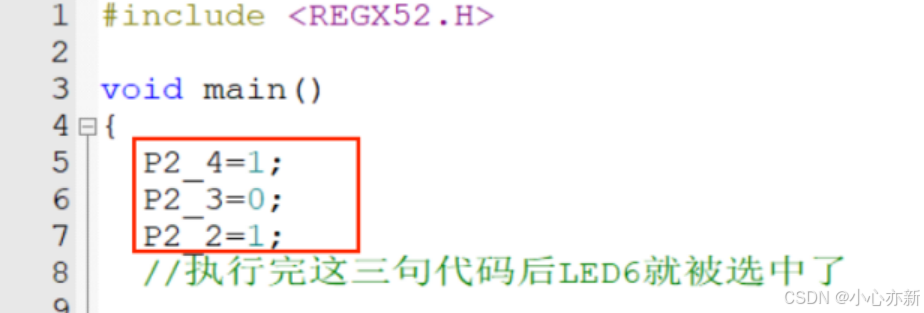

 代码如下：要在第3个数码管上显示6。第三个数码管是LED6,即Y5,根据138译码器的ABC规律，数据是：P2_4=1,P2_3=0;P2_1=1

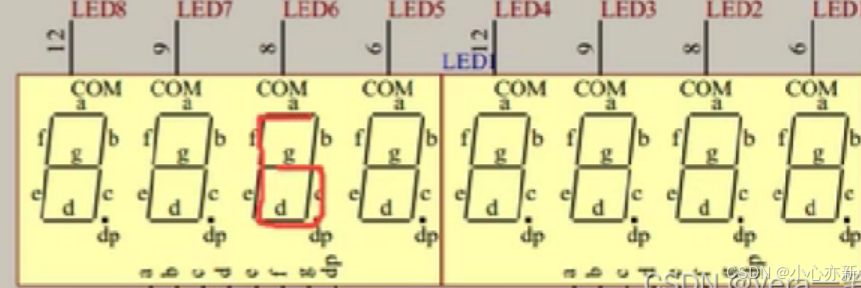

 然后再给P0的8个口段码数据，让第三位数码管显示“6”，如图我们要点亮的是a,c,d,e,f,g段LED

只有b段和小数点dp不亮,，就它们数字0，其他位选端位1，我们就要给数据0111 1101。P0_0对应a,依次对应，故P2=0x7D。然后把这个数据原封不动地从左边移到右边P0的8个口来，注意一定要对准高低位。

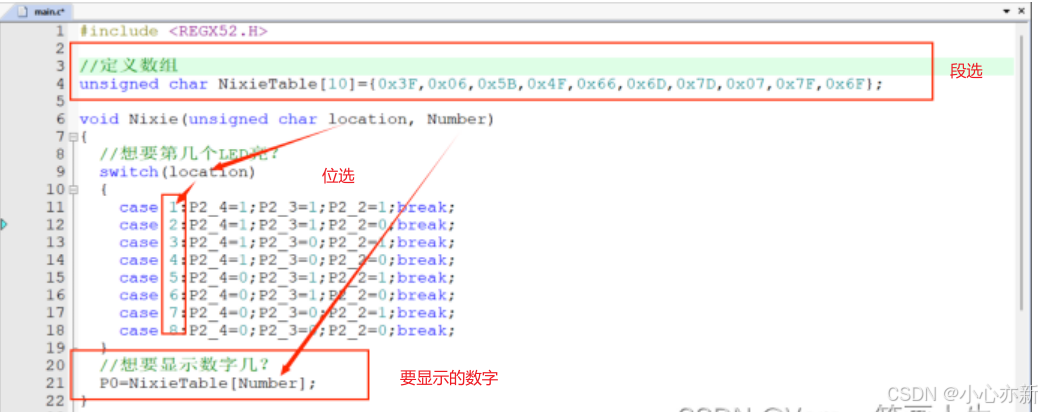

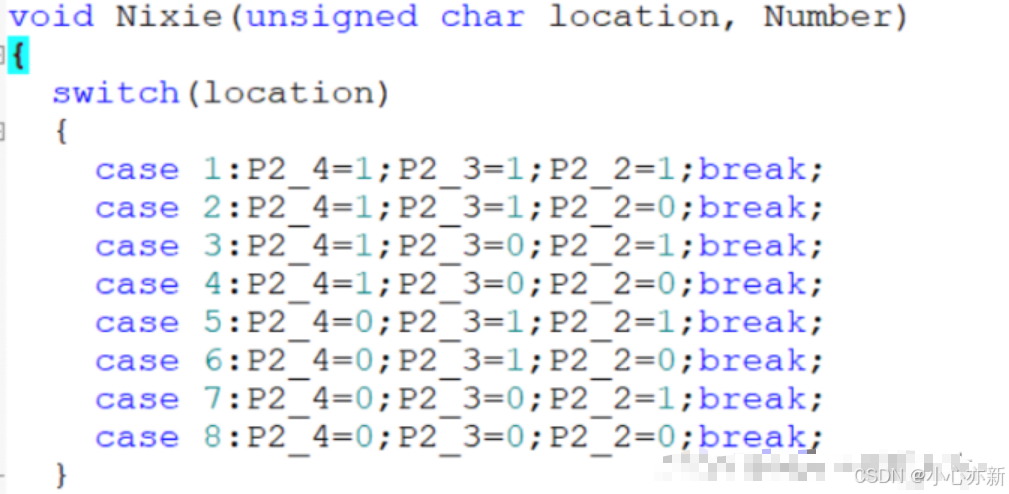

按照此原理可以显示其他数值。不过比较麻烦，要挨个改。所以可以将这几行代码封成函数，把位选、段选传进函数，就显示相应数值。函数如下：

Location表示位置，即位选 ，Number表示段选，即要显示的数字。可以将段选用数组表示，即：

NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F}，表示0~9,10个数字。

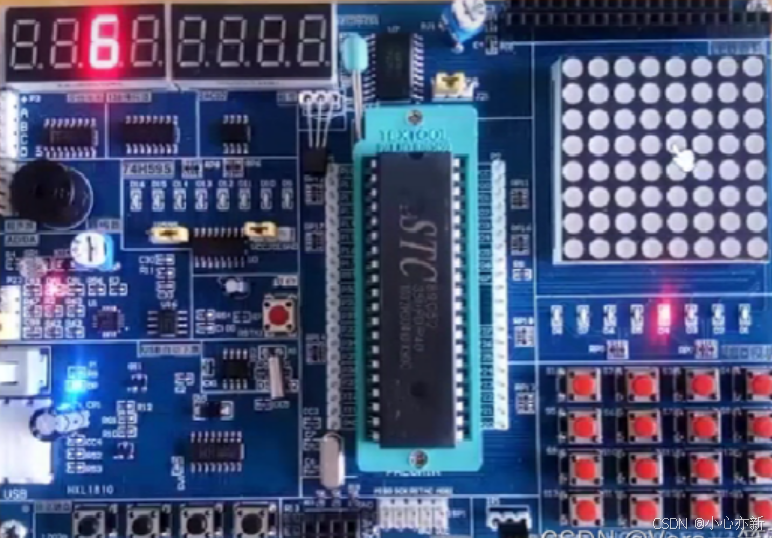

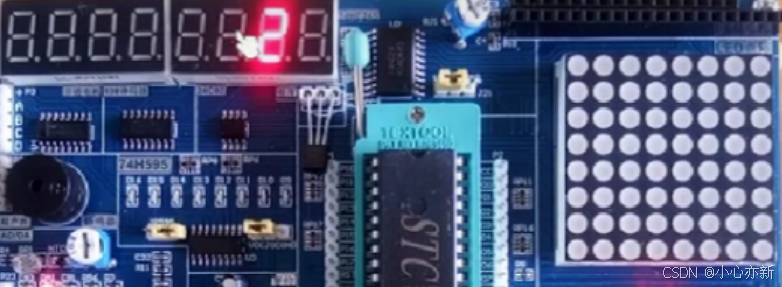

最终结果如下：

 在主函数里调用一下，试看效果：



 代码正确。

如有错误，欢迎指正！
