AutoCAD-图纸集使用方法

首先声明的是图纸集的管理对象是布局，这就需要规范布局，达到以下要求：

                   1、每张布局仅有一张图纸

                   2、图框的左下角与图纸的左下角重合

                   3、页面设置管理器中的纸张大小与所选的图框相匹配

其实说白了，图纸集的基础就是布局中的图纸，它只对图纸那一部分区域进行管理，图纸之外的区域将无法打印出来。

1、按CTRL+3调出图纸集管理器，该选项面板有三个标签页，一个是图纸列表，一个是图纸视图，一个是模型视图。

     图纸列表是管理布局

     图纸视图是管理视图，可以在布局中创建视图，与标签块和标注块配合使用，实现快速插入与超链接。

     模型视图是管理文件目录的，与资源管理器相同。

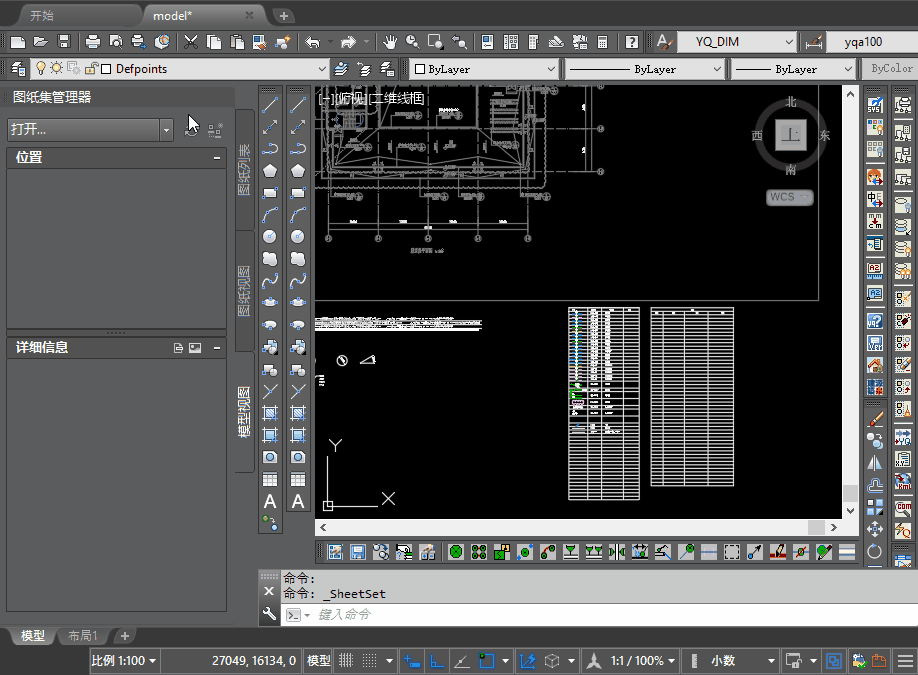

2、新建图纸集，在选项卡打开出单击，在下拉菜单中选择，“新建图纸集”。

3、图纸集创建完成，但是只是一个框架，很多项都没有设置，接下来一步步完善设置，将文件添加进布局，否则后边的添加字段时，自定义字段将不能显示。

4、接下来先完善页面设置模板，

• 运行OP命令，在选项-打印和发布-指定打印偏移时相对于-图纸边缘，这样在布局中插入的图框左下角可以和布局的（0，0）点重合。

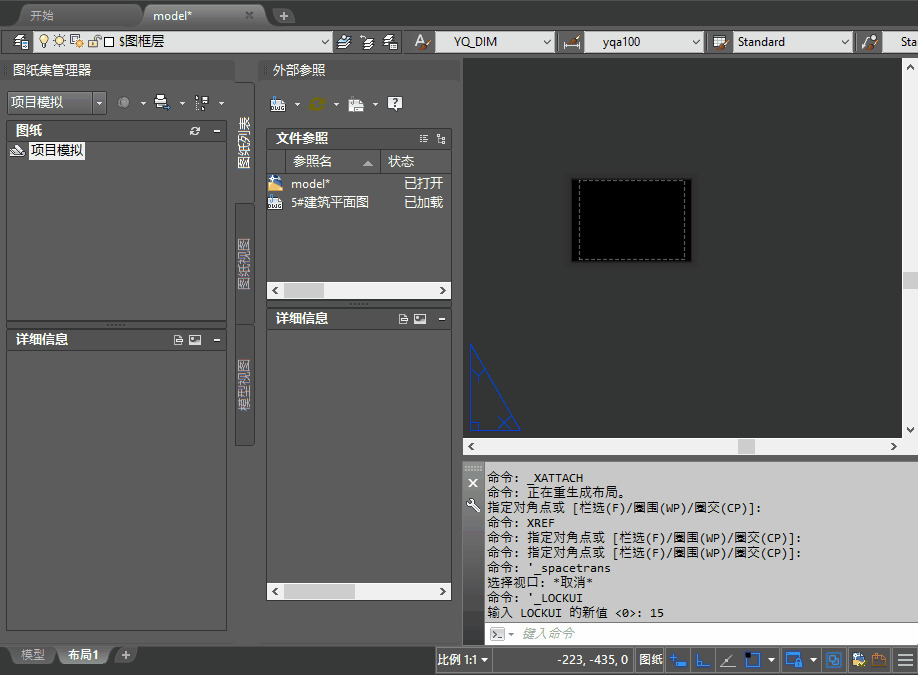

• 插入参照图框，注意插入外部参照是所选定的当前层，

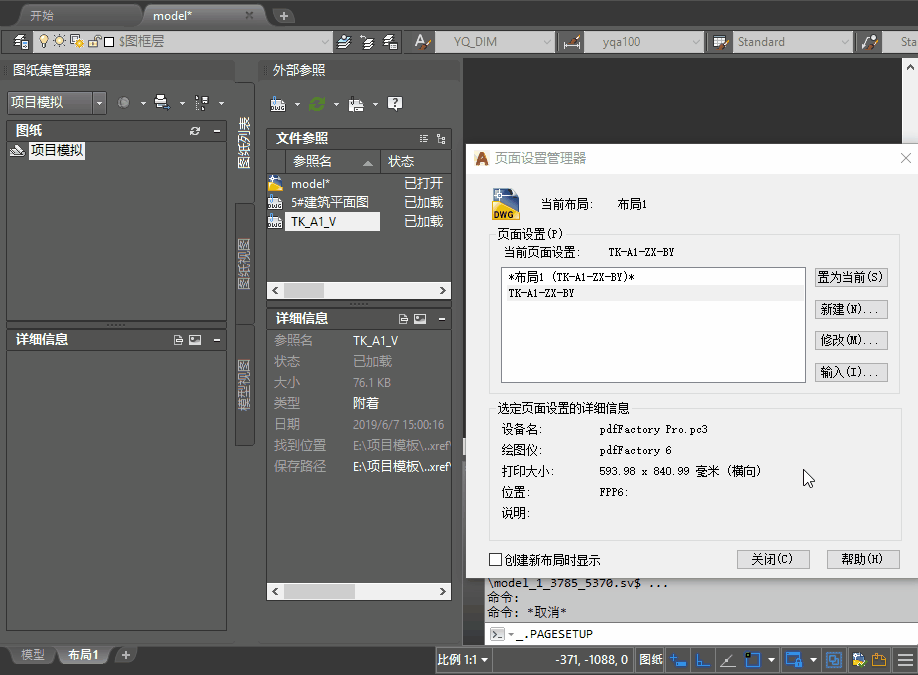

• 首先将外部参照修改为相对路径。图框插入后，图框左下角与图纸边缘左下角不重合，需要进行下一步页面设置，给页面设置起一个名称，然后按下图进行设置。最主要的是打印偏移修改为0，图框的原点将与布局的原点重合。
• 同样新建其他图幅的页面设置，以方便针对不同图纸选用不同的页面设置。

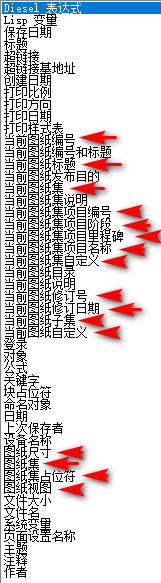

5、规划需要添加的字段；首先我们看一下CAD自带的字段都有哪些，

图纸集级别字段：

• 项目编号；
• 项目名称；
• 当前图纸子集（作为单项工程名）；
• 项目阶段；
• 图纸总页码（图纸集自定义）
• 建设单位（图纸集自定义，建议在图框内统一插入）
• 设计单位（图纸集自定义，建议在图框内统一插入）
• 建立单位（图纸集自定义，建议在图框内统一插入）

图纸级别字段：

• 图纸编号
• 图纸标题
• 图纸修订号
• 图纸修订日期
• 当前图纸尺寸（可以在图框中显示图纸大小）
• 当前图纸页码（图纸自定义）

对象级别字段：

• 图纸比例（与视口绑定，此视口链接好后不允许删除再重新添加视口，不用自定义）

6、添加自定义字段

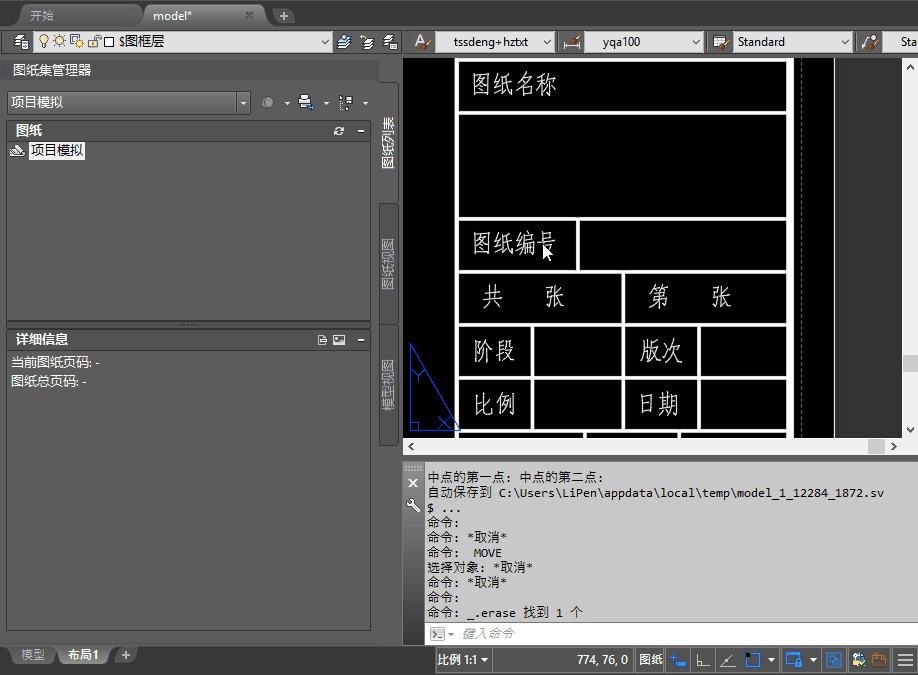

7、字段添加好后需要向布局内一个一个插入，

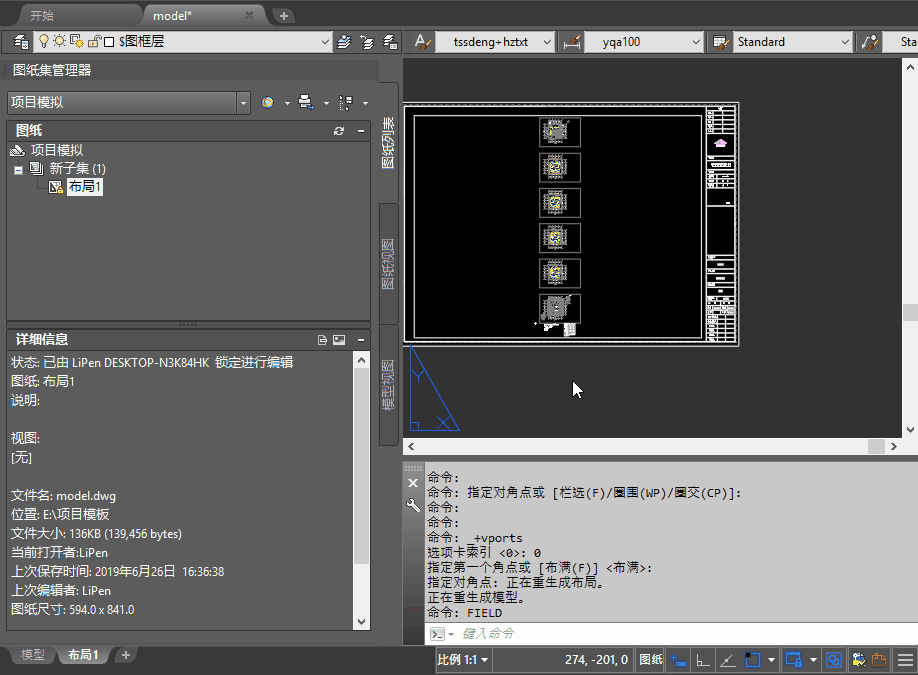

接下来设置比例字段，先添加视口

7、接下来制作标签快和标注块，标签块就是图名签，标注块就是见哪个哪个详图的图块。标签块和标注块最好设置为动态块，这样可以在插入后快速选择样式。再有就是标签块和标注块的字段很少，

视图的使用方法，先创建模型视图，再将模型视图放置到图纸上，

~~待续
