隔离变送器典型应用图

隔离变送器典型应用图
定义:
隔离变送器是把模拟量电压,电流,mV小信号,差分信号,应变电桥信号,压力信号,拉力信号,重力信号,温度信号(热电阻信号,热电偶信号,热敏电阻信号),湿度信号,电位器信号,电阻信号,可调电阻信号,毫欧电阻信号,交流电压,交流电流,功率驱动,高电压大电流信号,PWM脉宽信号,频率脉冲信号,开关量信号,速度传感器信号,高速信号,RMS真有效值信号,RS-232,RS-485数字信号转换成PLC,DCS,采集系统所需要的模拟量或者各类所需要的隔离信号的一种小型仪表设备.
我们来看看常规模拟量信号隔离变送器接线图,如何应用等.
典型应用图:

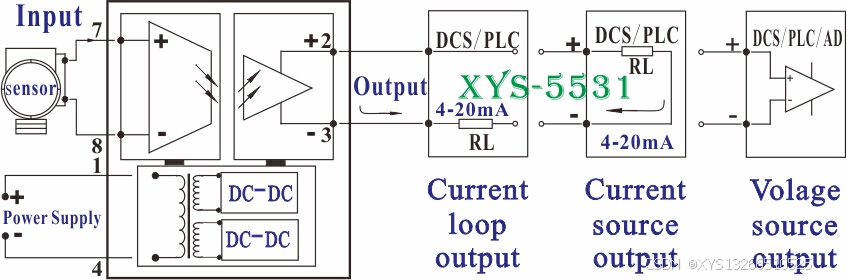

一进一出隔离变送器应用图:

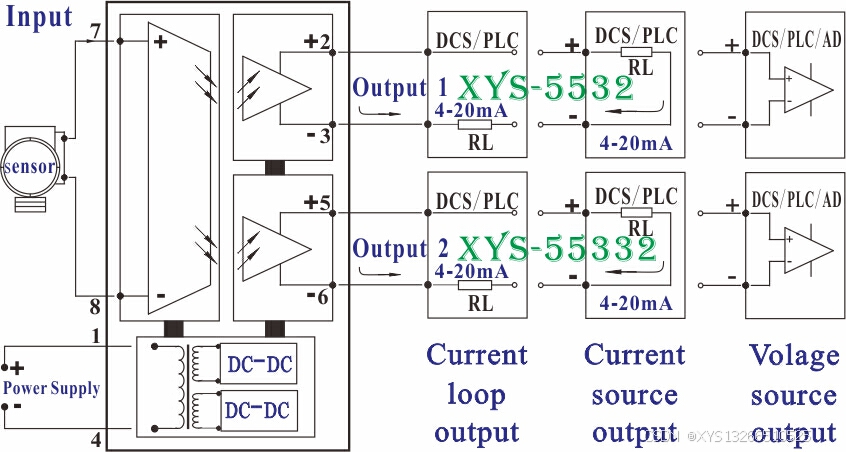

一进二出隔离变送器应用图:

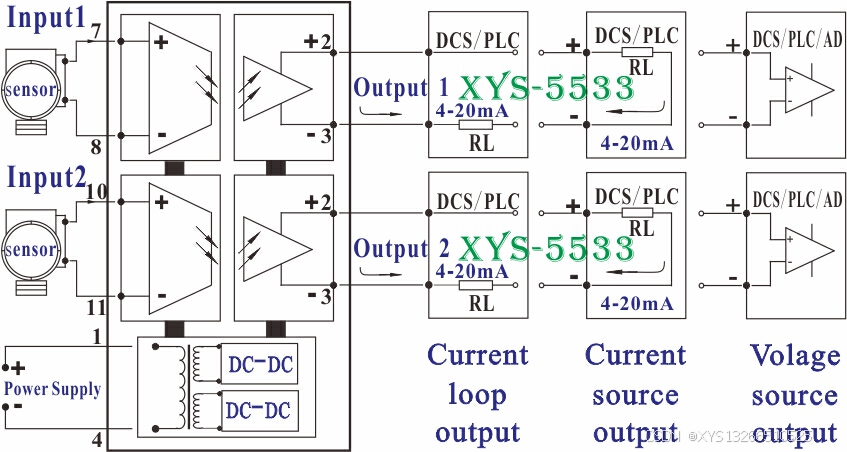

二进二出隔离变送器应用图:
