Pt10/Pt100/Pt1000/Cu50/Cu100热电阻温度信号隔离变送器集锦介绍
此文章介绍了鑫永硕科技的一进一出,一进二出,二进二出Pt10/Pt100/Pt1000/Cu50/Cu100热电阻温度信号隔离变送器的特点,应用,产品介绍,产品选型,接线应用,产品尺寸,安装方式等.
产品特点:
◆小体积,低成本,国际标准DIN35mm安装方式设计
◆三端隔离,五端隔离,六端隔离(输入,输出,工作电源及通道间相互隔离)
◆单入单出,单入双出,双入双出等
◆高精度等级(0.1%,0.2% F.S)相对温度
◆高线性度(0.1% F.S)
◆高隔离电压(3000VDC/60S)
◆内置线性化电路、长线补偿功能电路
◆工业级温度范围(-40~+85 ℃)
◆产品性能可靠(MTBF＞50万小时)
◆5V/12V/15V/24V/8-40VDC宽范围等多种直流电源选择
◆Pt100或(PT1000,PT10, Cu50, Cu100)等热电阻信号输入
◆国际标准信号输出4-20mA/0-20mA/0-10mA/0-5V/0-10V等
产品应用:
◆采集Pt100,PT1000,PT10, Cu50, Cu100的信号
◆温度信号隔离、采集及变换
◆工业现场高精度温度测量
◆热电阻信号隔离与温度控制
◆仪器仪表与传感器信号收发
◆数据隔离、采集、变换及远传
◆油温测量与报警
◆信号回路地线干扰抑制
◆热电阻温度信号无失真分配功能
◆温度传感器信号转换成标准模拟量信号
◆工业现场信号隔离及变换及远程无失真传输
产品介绍：

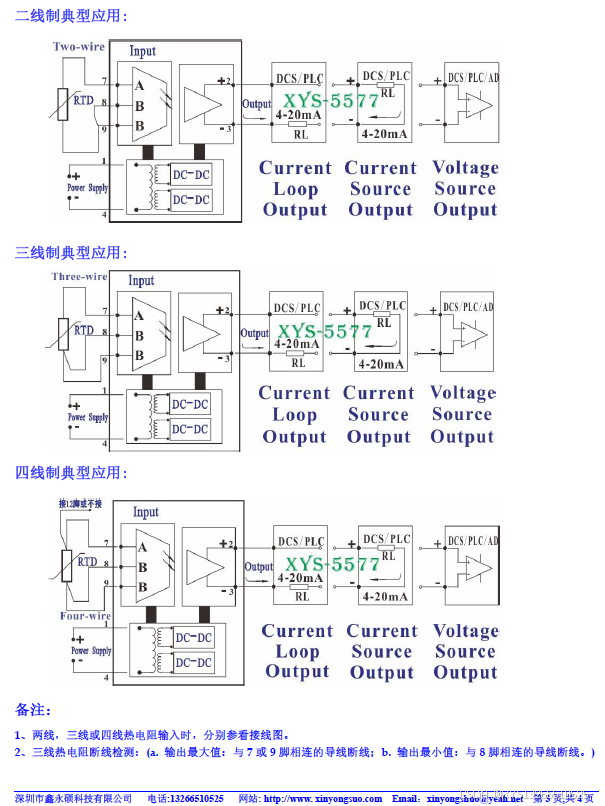

单入单出介绍:
深圳鑫永硕科技的XYS-5577系列是一进一出热电阻温度信号隔离变送器,是将输入Pt100或(PT1000,PT10,Cu50,Cu100) 的热电阻信号按温度从高到低转换并隔离,同时输出标准的模拟量信号或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。但输入的热电阻温度信号和输出的模拟量信号成线性对应关系。
深圳鑫永硕科技的XYS-5577系列一进一出热电阻温度信号隔离变送器可采集-200℃~+600℃的温度信号,该系列温度隔离变送器内部有DC-DC隔离电路,热电阻线性化、长线补偿、干扰抑制电路,特别适用于(Pt100热电阻信号隔离转换成标准的模拟信号，温度信号的变送与无失真远传,工业现场温度信号采集与隔离,测量现场高精度温度测量,油温测量与报警)，该热电阻信号隔离变送器采用光电耦合隔离技术, 使该隔离变送器能达到3000VDC的高隔离电压,同时具有较强的抗EMC电磁干扰能力,SMD贴片工艺设计,使产品能在恶劣的工业环境中工作,提高了产品的可靠性和稳定性。
深圳鑫永硕科技的XYS-5577系列一进一出热电阻温度信号隔离变送器使用非常方便,无需外部器件,即可实现热电阻信号的隔离变送与转换。

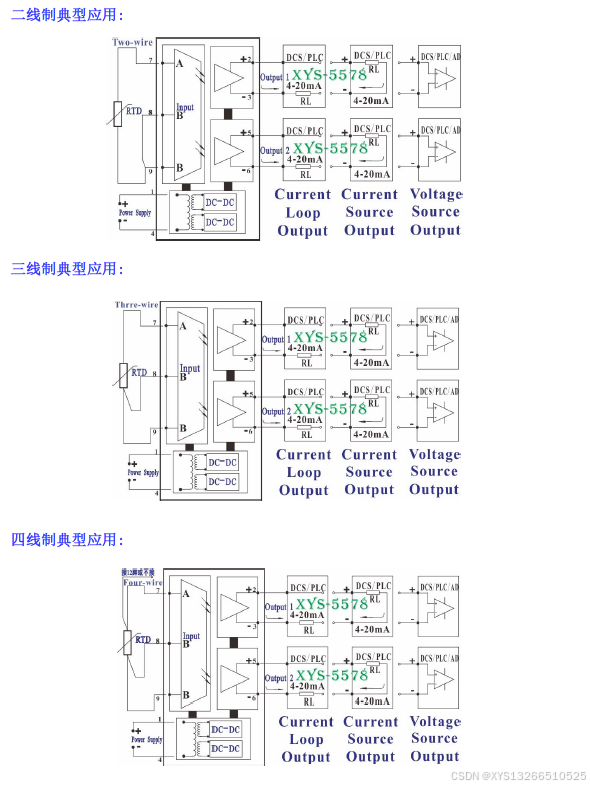

单入双出介绍:
深圳鑫永硕科技的XYS-5578系列是一进二出PT100热电阻温度信号隔离变送器,是将输入Pt100或(PT1000,PT10,Cu50,Cu100) 的热电阻信号按温度从高到低转换并隔离,同时输出标准的模拟量信号或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。但输入的热电阻温度信号和输出的模拟量信号成线性对应关系。
深圳鑫永硕科技的XYS-5578系列一进二出PT100热电阻温度信号隔离变送器可采集-200℃~+600℃的温度信号,该系列温度隔离变送器内部有DC-DC隔离电路,热电阻线性化、长线补偿、干扰抑制电路,特别适用于(Pt100热电阻信号隔离转换成标准的模拟信号,温度信号的变送与无失真远传,工业现场温度信号采集与隔离,测量现场高精度温度测量, 油温测量与报警),该热电阻信号隔离变送器采用光电耦合隔离技术,使该隔离变送器能达到3000VDC的高隔离电压,同时具有较强的抗EMC电磁干扰能力,SMD贴片工艺设计,使产品能在恶劣的工业环境中工作,提高了产品的可靠性和稳定性。
深圳鑫永硕科技的XYS-5578系列一进二出热电阻温度信号隔离变送器使用非常方便,无需外部器件,即可实现热电阻信号的隔离变送与转换。

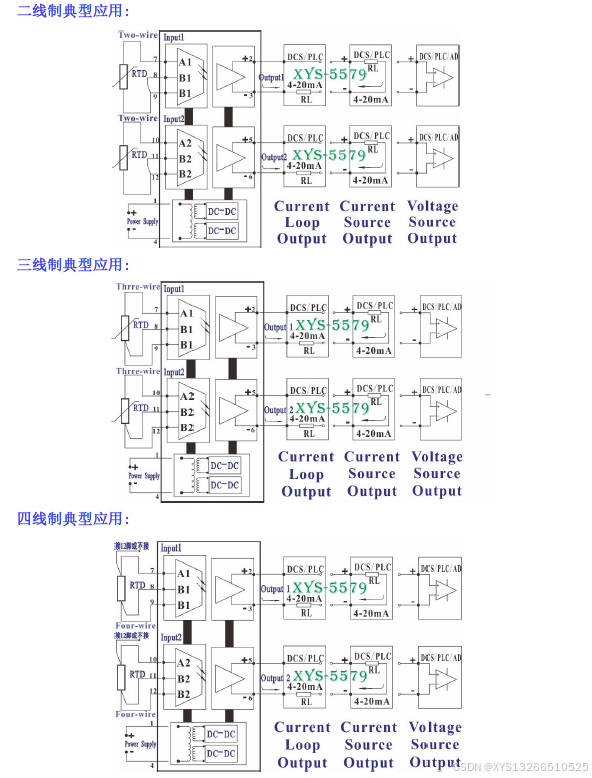

双入双出介绍:
深圳鑫永硕科技的XYS-5579系列是二进二出PT100热电阻温度信号隔离变送器，是将输入Pt100或(PT1000,PT10,Cu50,Cu100) 的热电阻信号按温度从高到低转换并隔离,同时输出标准的模拟量信号或者用户指定的特殊的模拟量信号传输到控制室、PLC、PC及DCS系统。但输入的热电阻温度信号和输出的模拟量信号成线性对应关系。
深圳鑫永硕科技的XYS-5579系列二进二出PT100热电阻温度信号隔离变送器可采集-200℃~+600℃的温度信号,该系列温度隔离变送器内部有DC-DC隔离电路,热电阻线性化、长线补偿、干扰抑制电路,特别适用于(Pt100热电阻信号隔离转换成标准的模拟信号，温度信号的变送与无失真远传,工业现场温度信号采集与隔离,测量现场高精度温度测量,油温测量与报警),该热电阻信号隔离变送器采用光电耦合隔离技术,使该隔离变送器能达到3000VDC的高隔离电压,同时具有较强的抗EMC电磁干扰能力,SMD贴片工艺设计,使产品能在恶劣的工业环境中工作,提高了产品的可靠性和稳定性。
深圳鑫永硕科技的XYS-5579系列二进二出热电阻温度信号隔离变送器使用非常方便,无需外部器件,即可实现热电阻信号的隔离变送与转换。

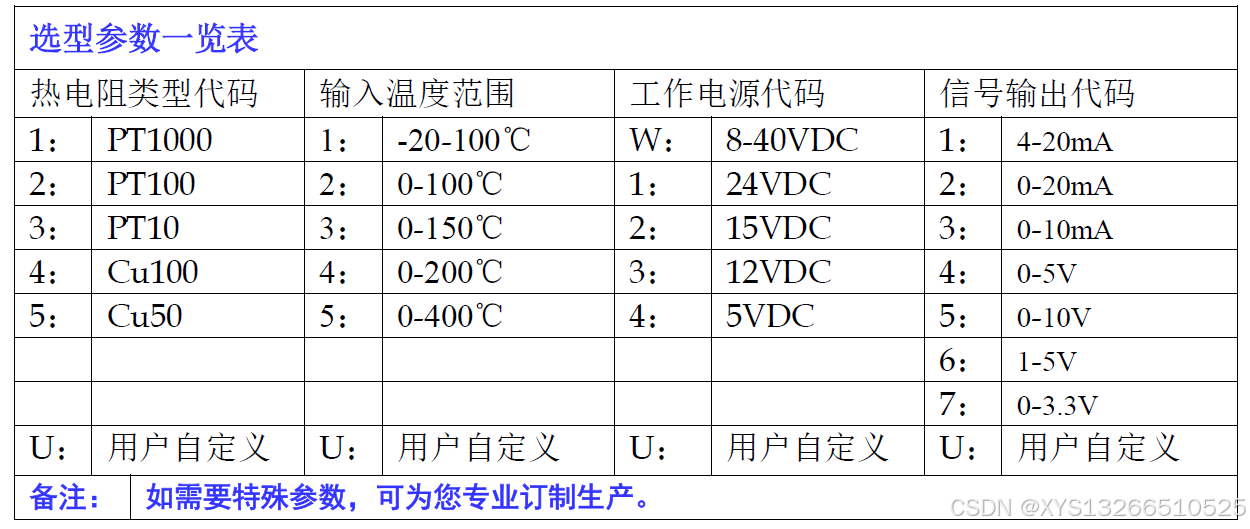

产品选型表:

产品选型举例:
例1:输入:Cu50；温度范围:0~400℃；工作电源:24VDC；输出:0-10VDC；产品型号: XYS-5577-5515
例2:输入:PT100；温度范围:0~600℃；工作电源:36VDC；输出:0-5VDC；产品型号: XYS-5577-2UW4
例3:输入:PT1000；温度范围:0-300℃；工作电源:36VDC；输出1:0-20mA；输出2:0-20mA；产品型号: XYS-5578-1UW2
例4:输入:PT10；温度范围:0-200℃；工作电源:12VDC；输出1:0-5VDC；输出2:0-5VDC；产品型号: XYS-5578-3434
例5:输入1:Pt100；输入2:Pt100；温度范围:0-100℃；工作电源:24VDC；输出1:4-20mA；输出2:4-20mA；产品型号:XYS-5579-2211
例6:输入1:Cu100；输入2:Cu100；温度范围:0-500℃；工作电源:12VDC；输出1:0-10VDC；输出2:0-10VDC；产品型号: XYS-5579-4U35

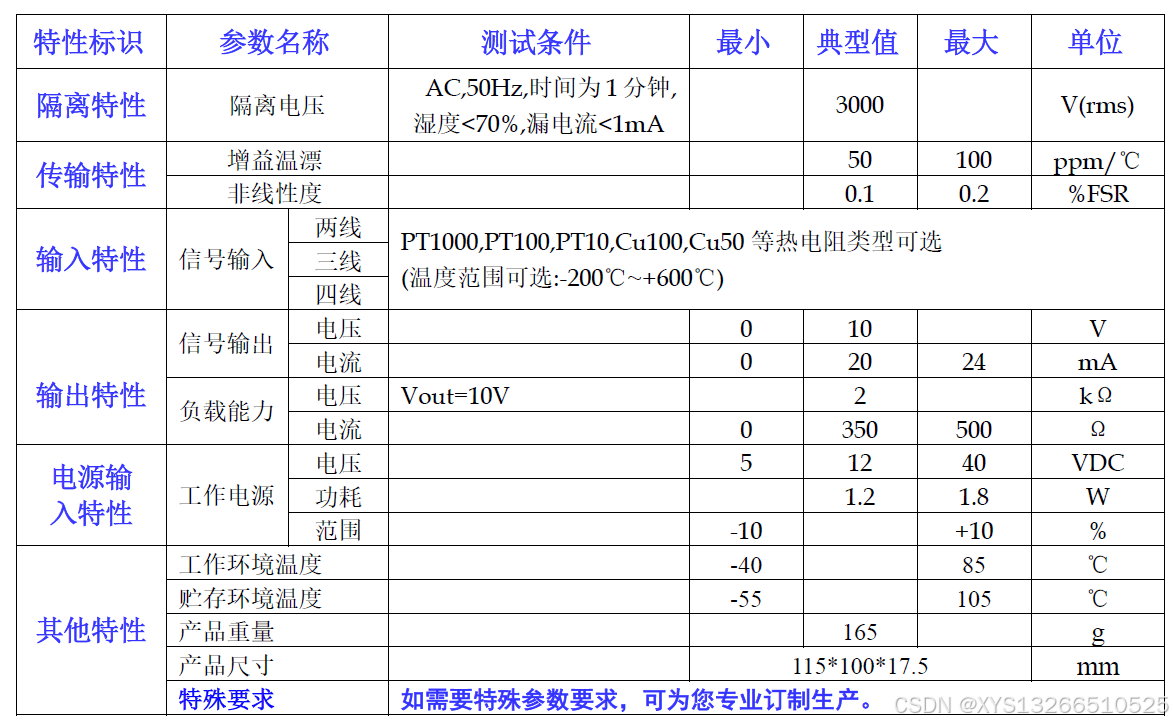

特性参数介绍:
