  • 转自慕课西安工业大学杨聪锟老师的课程《数字电子技术基础》

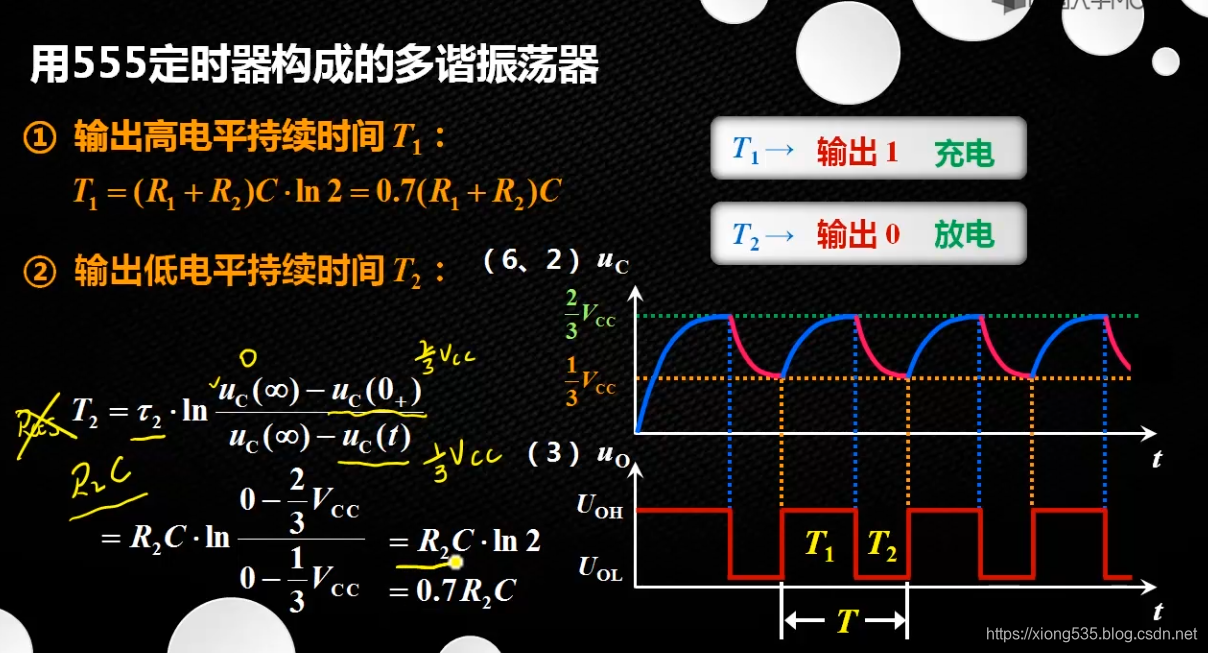

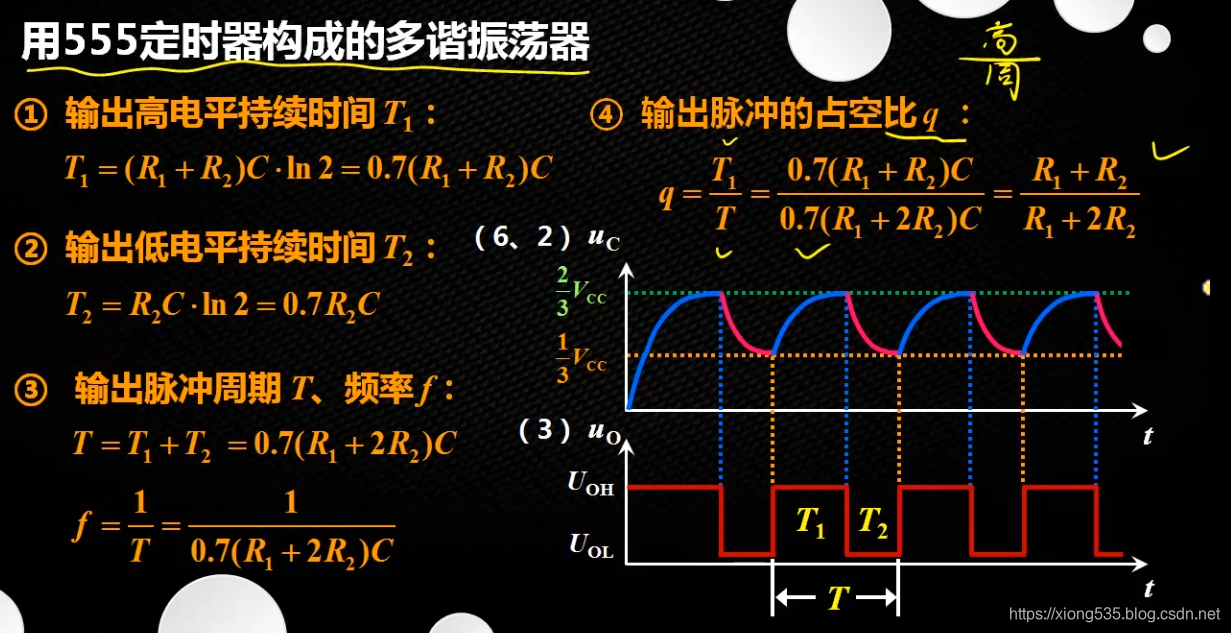

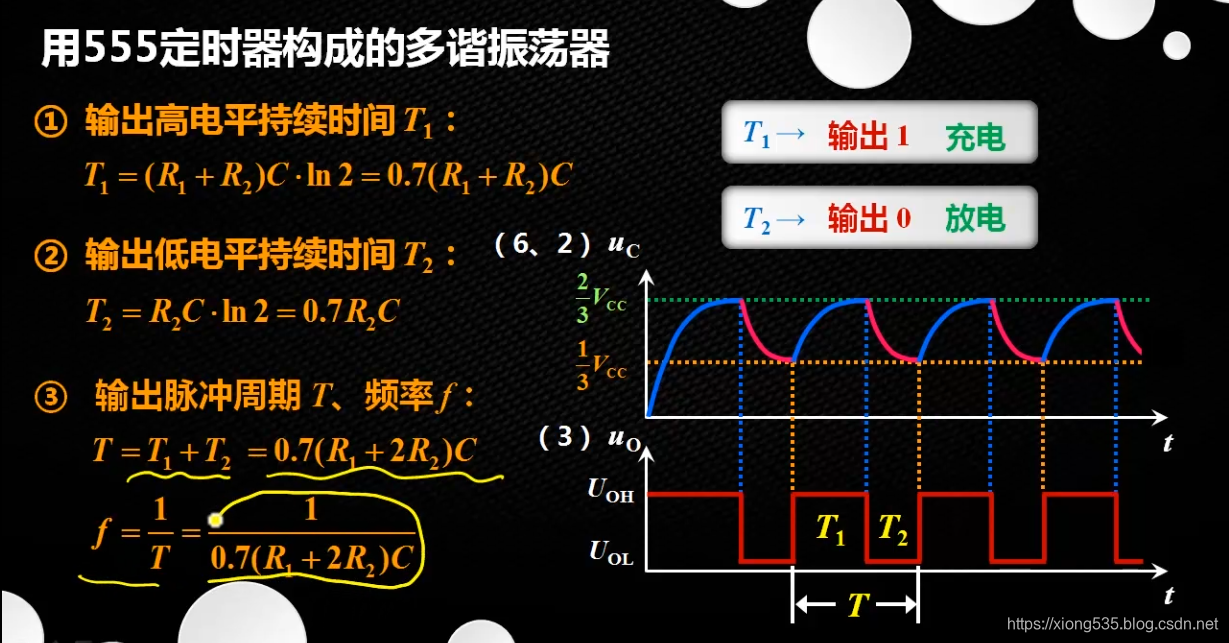

  • f = 1 T = 1 0.7 ( R 1 + 2 R 2 ) C f=\frac1T=\frac1{0.7(R_1+2R_2)C} f=T1​=0.7(R1​+2R2​)C1​

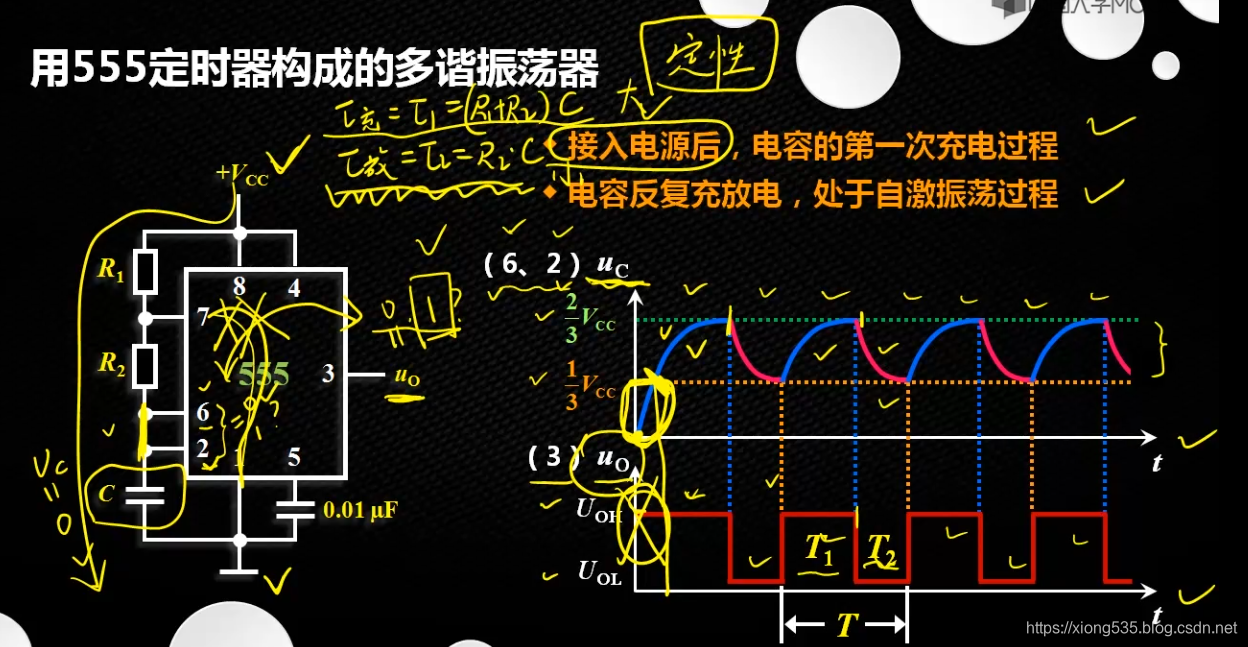

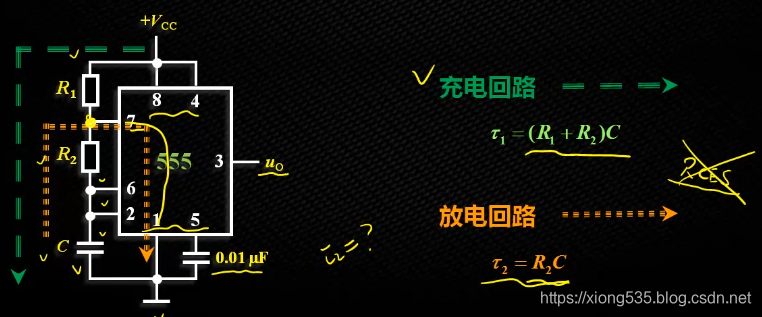

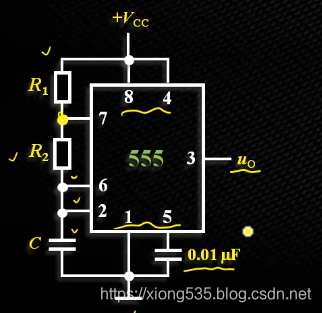

  • 电路结构
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

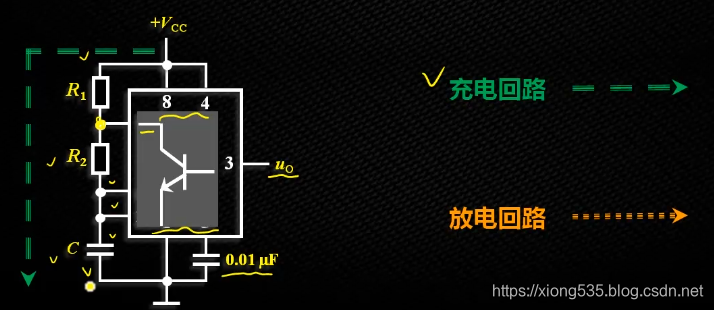

  • 初始状态6脚和2脚均为0，2脚低有效，输出电压高电平开始，7和1之间断开，开始充电。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

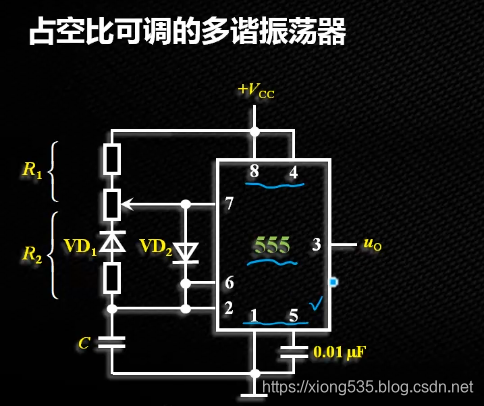

  • 拓展
    在这里插入图片描述
