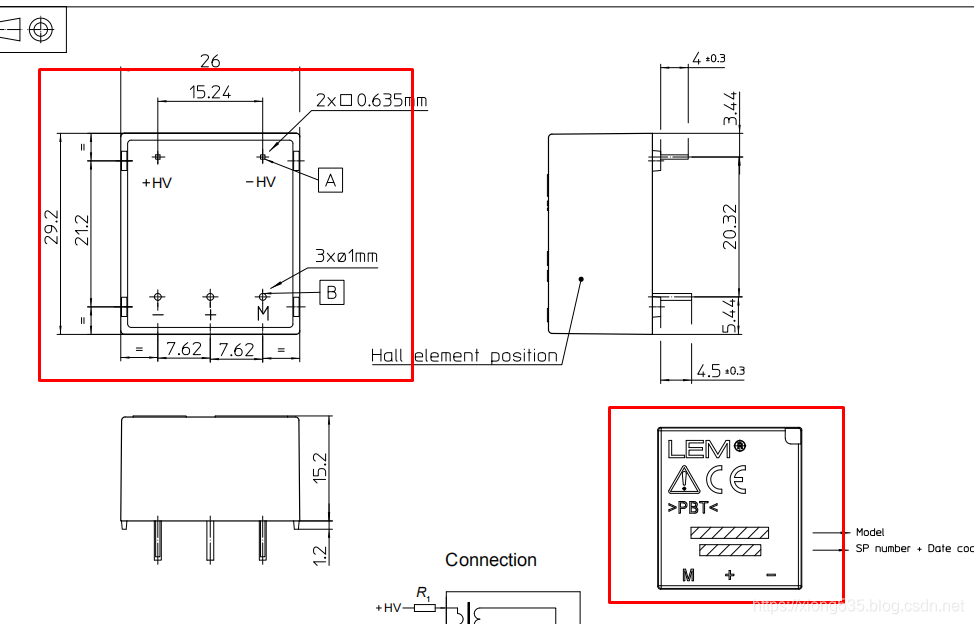

- 首先几个重要的参数一一分析,正面图和俯视图要区分开,第一个是有针脚的视图,第二个才是将器件插在板子上的模式

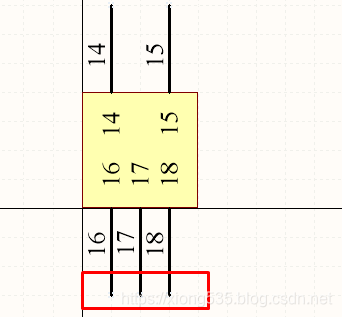

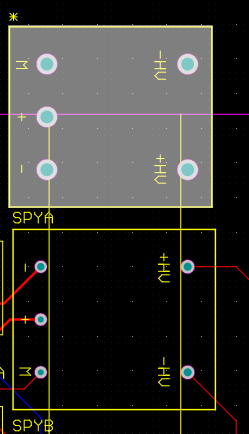

- 之前画得错误的示意图

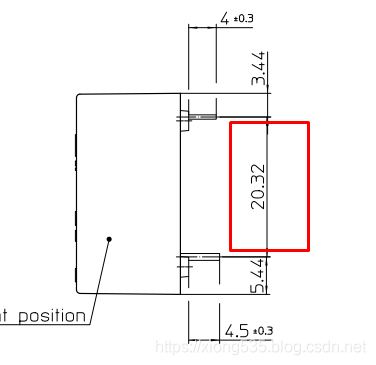

- 管脚间的距离很重要,这决定了你是否能将元件插进去

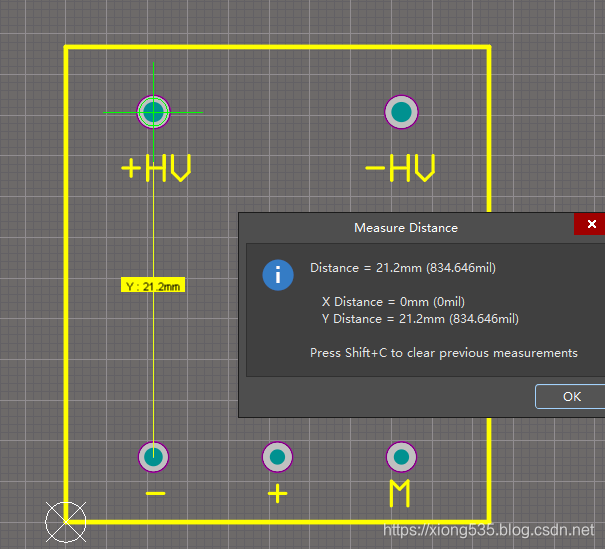

- 错误示范,根据第一张图画得错误的引脚图
- 还有洞插不进去
- 先新建一个

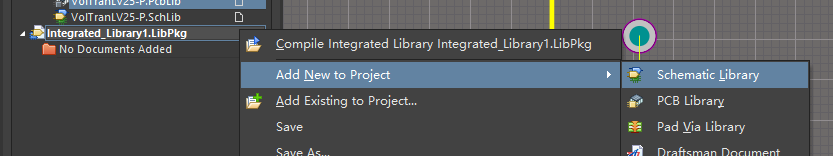

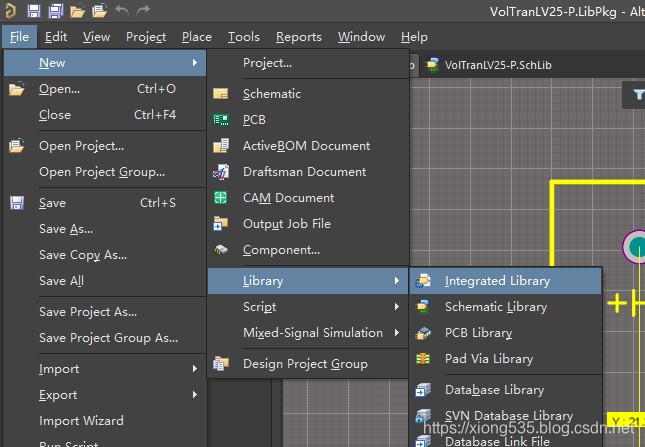

Integrated Library
文件 - 添加图纸和PCB格式的库

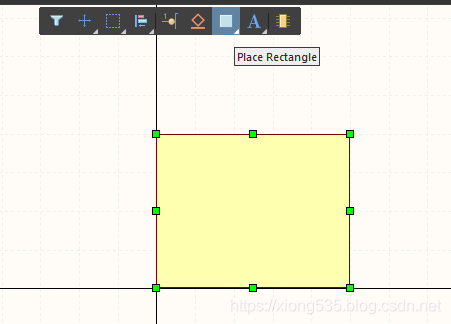

- 拉框

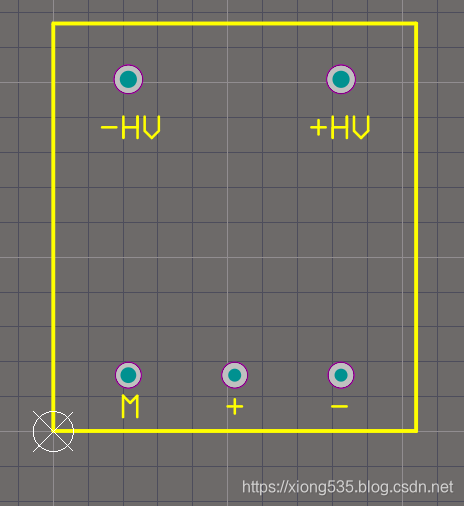

- 放引脚,注意方向
- 修改引脚标志

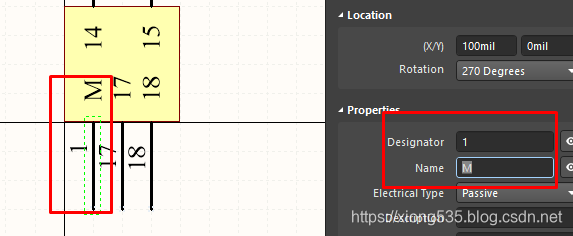

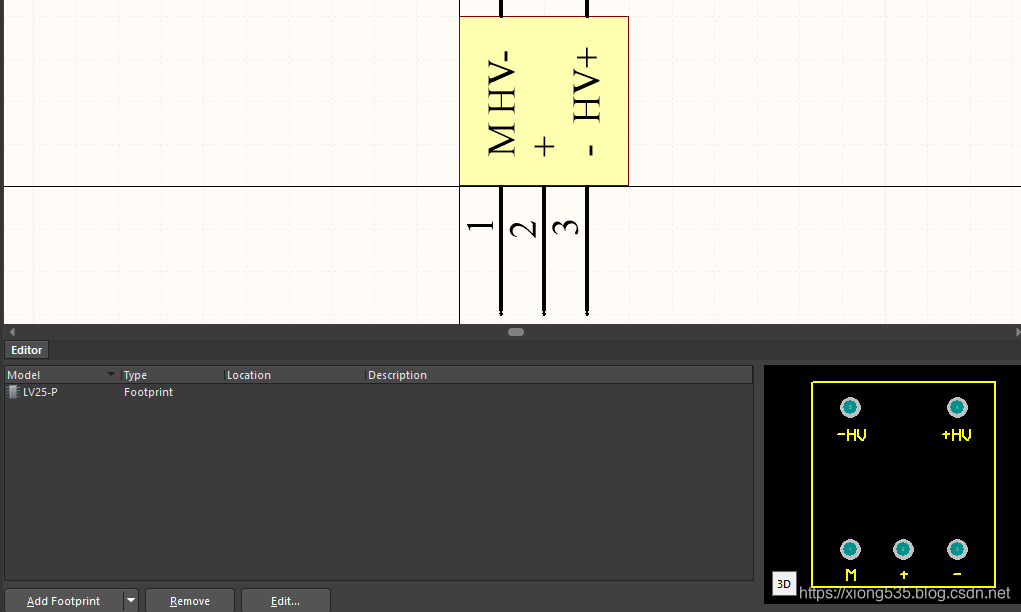

- 这个Designator尤为重要,和封装上相对应
- 定位孔,修改网格为了摆放直线

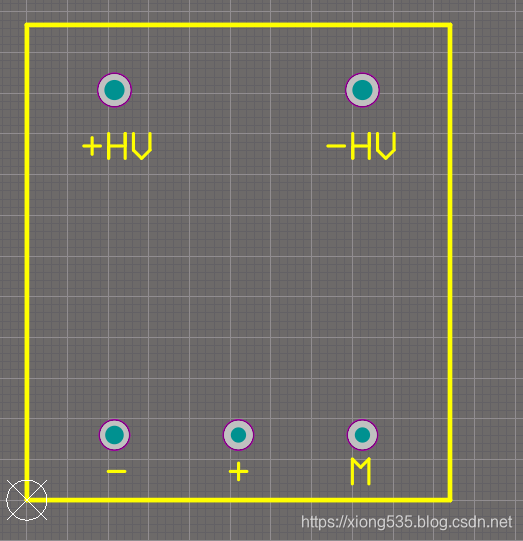

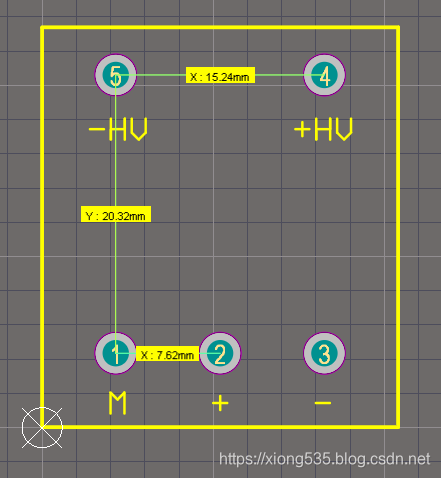

- 画封装板子间洞的距离尽量拉大

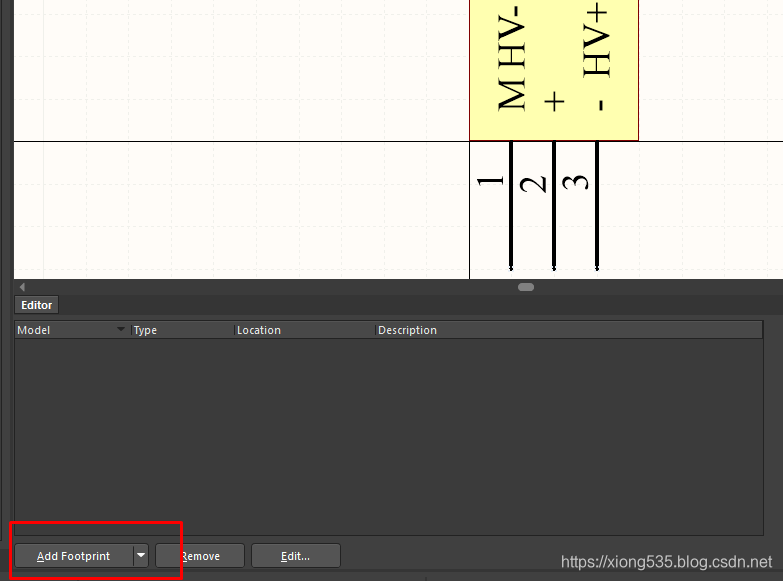

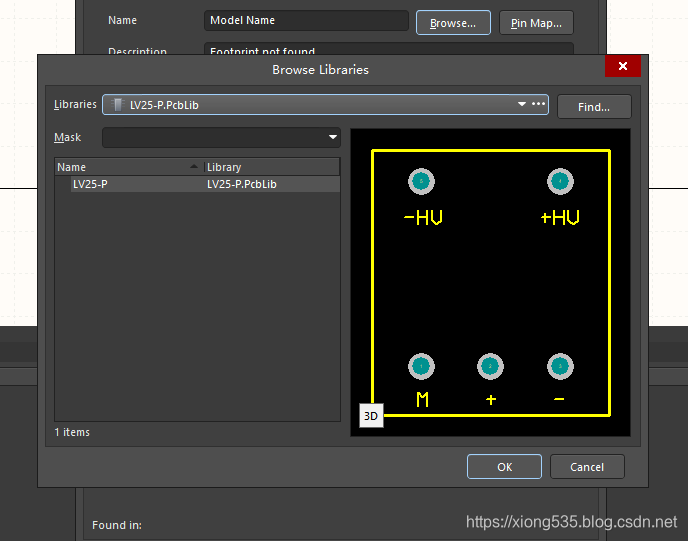

- 添加封装
- 编译

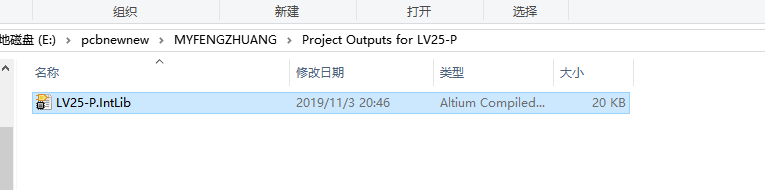

- 打开文件夹
- 安装库就可以用了
PCB画可插器件封装的一些技巧(以LEM传感器LV25-PSP5为例
