debug利用CPU提供的单步中断功能

  • 程序的正常执行
  1. 取指令
  2. 改变CS:IP
  3. 执行指令
  4. 取指令
  • DEBUG提供单步中断的中断处理程序，显示所有寄存器的内容后等待输入命令

使用-T命令，debug将TF标志设为1，使CPU工作在单步中断的方式下

  • 自定义单步中断处理程序，实现特殊功能

单步中断的处理与过程

    • TF陷阱标志(trap flag)：用于调试的单步方式操作
    • TF = 1时每条指令执行后产生陷阱，由系统控制计算机
    • TF = 0时CPU正常工作
    • IF中断标志(interrupt flag)
    • IF = 1允许CPU响应可屏蔽中断请求
    • IF = 0关闭中断
  • CPU在执行完一条指令后，如果检测到标志寄存器的TF位为1，则产生单步中断（中断类型码为1），引发中断过程，执行中断处理程序
  1. 取得标志类型码1
  2. 标志寄存器入栈TF和IF设置0

设置TF = 0很重要，否则不停产生单步中断不断循环，TF置为0不允许单步中断了

  1. CS和IP入栈
  2. (IP) = (1 * 4) (CS) = (1 * 4 + 2)
  • 中断不响应的情况

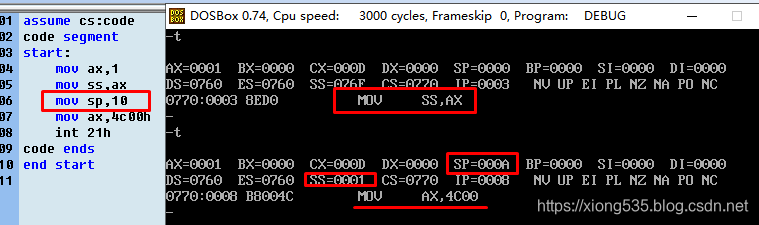

  • 执行向SS寄存器发送数据，即使产生中断，CPU不响应
  • SS和SP同步完成
    在这里插入图片描述

SS和SP联合指向栈顶，设置要同时完成

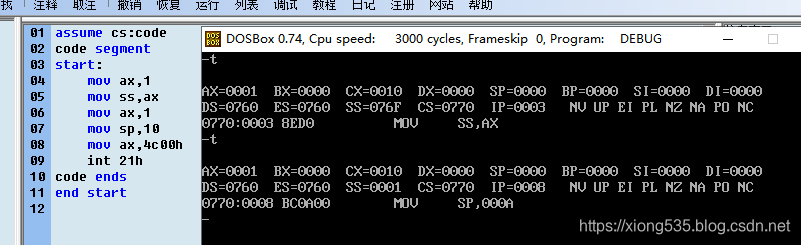

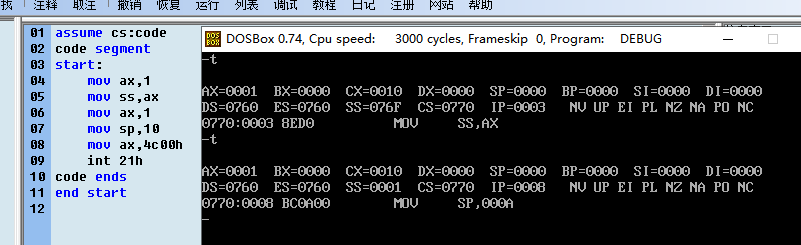

  • 强行插入指令把ss和sp割裂开，自动执行了下一条指令
    在这里插入图片描述
