同步预置法

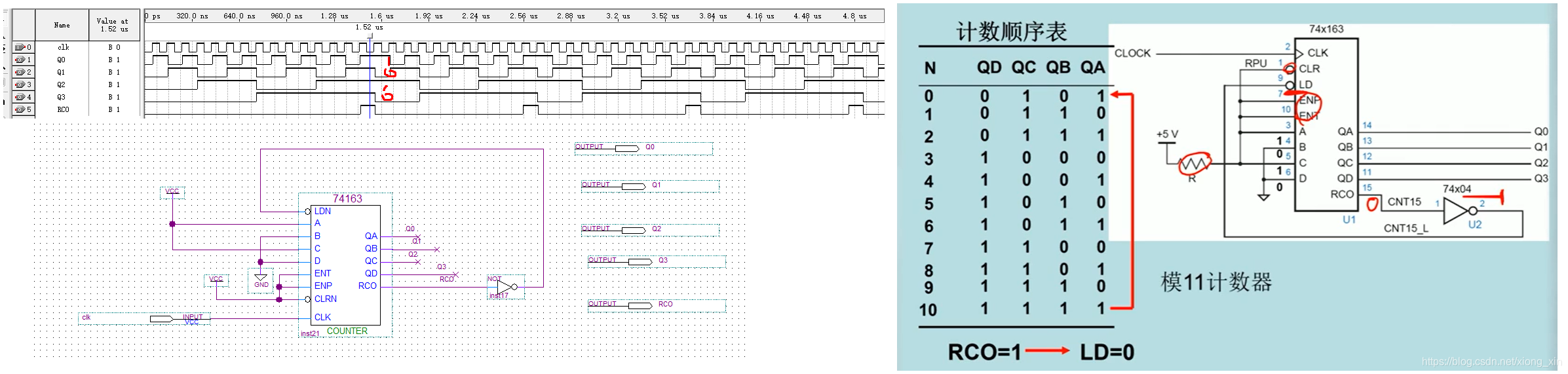

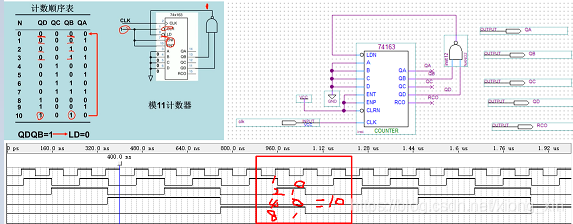

- 根据模11的原理设计电路图,初值为0000,最后一个数字1010,则将QA和QC端连接到与非门到置位端(电子科大的数电慕课)
- 只需要对CLK进行参数设置,这点在仿真上还算简单。
我设置时钟参数时发现仿真结果QA和时钟边沿未能实现对齐,只好改用count实现功能。仿真时间2us,间隔50ns,则总共可以观察20个波形,修改END TIME为2us

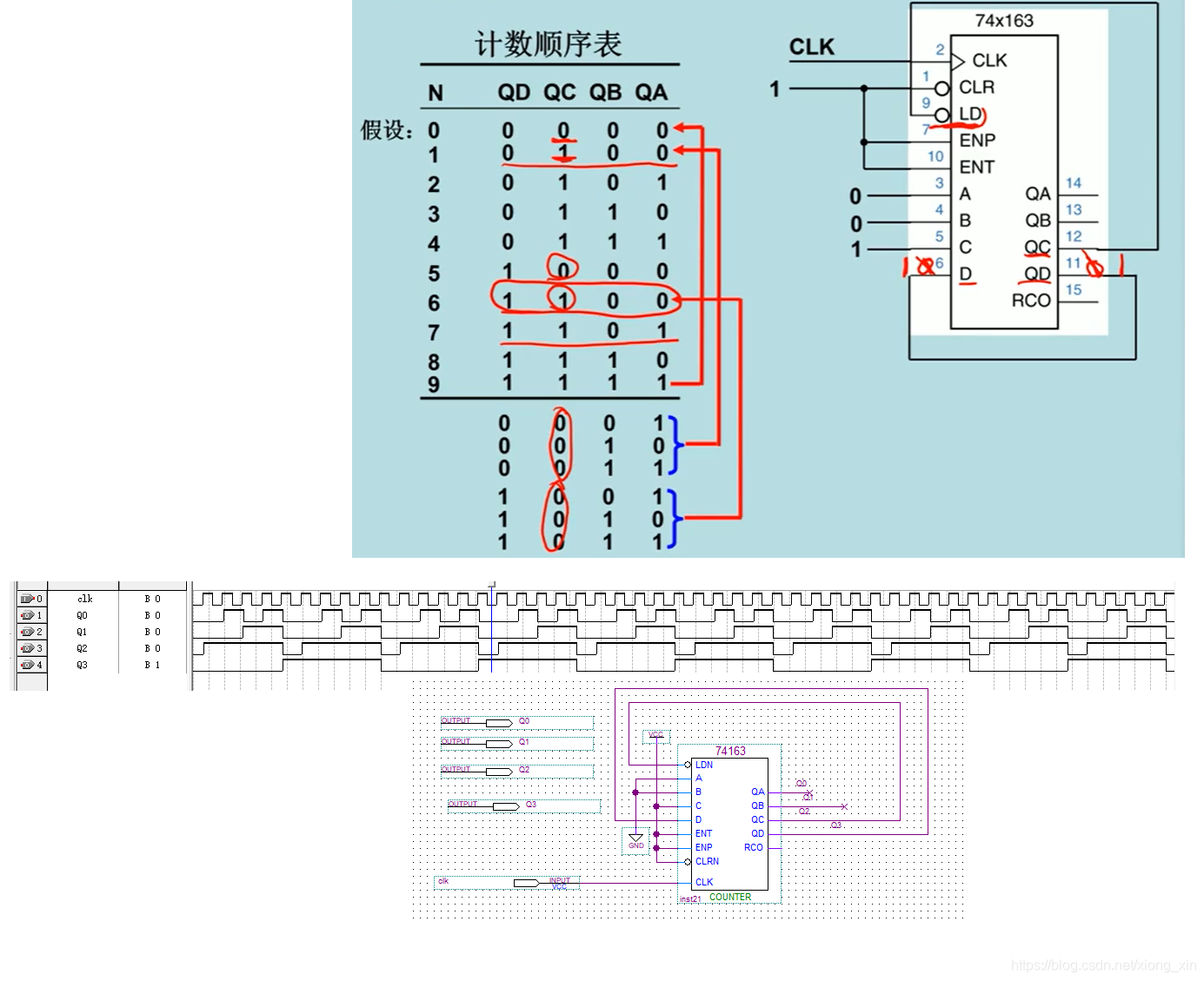

- 初值为0101,当为1111时输出进位信号RCO=1,取反后输入进置位端,将输入ABCD的初值加载进来

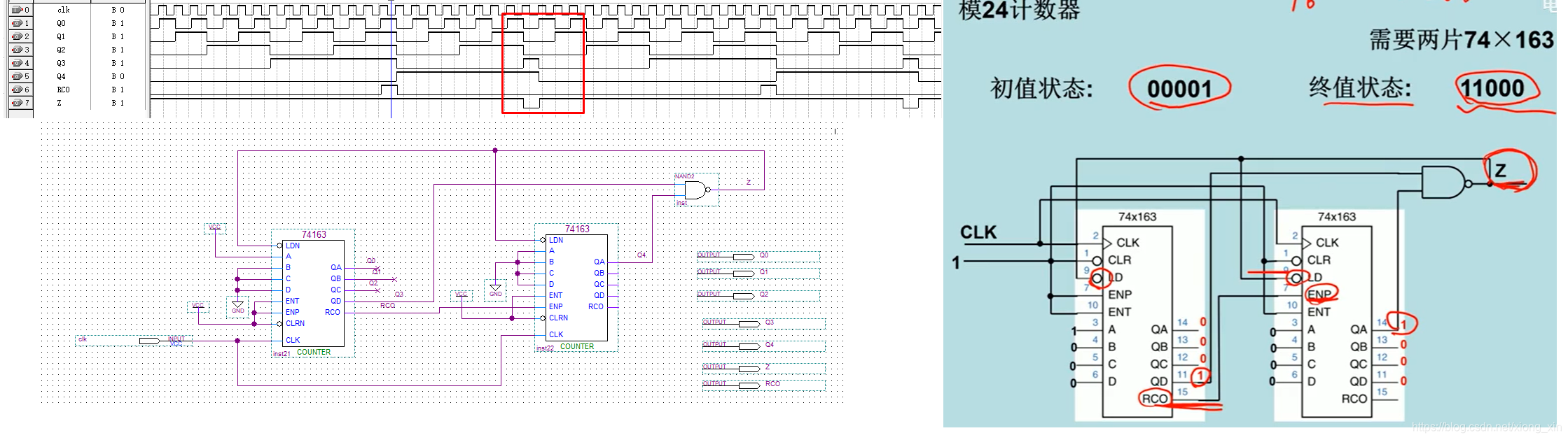

- 模24计数器,从预置初值0000 0001到检测终值0001 1000,Z是进位输出
反馈清零法

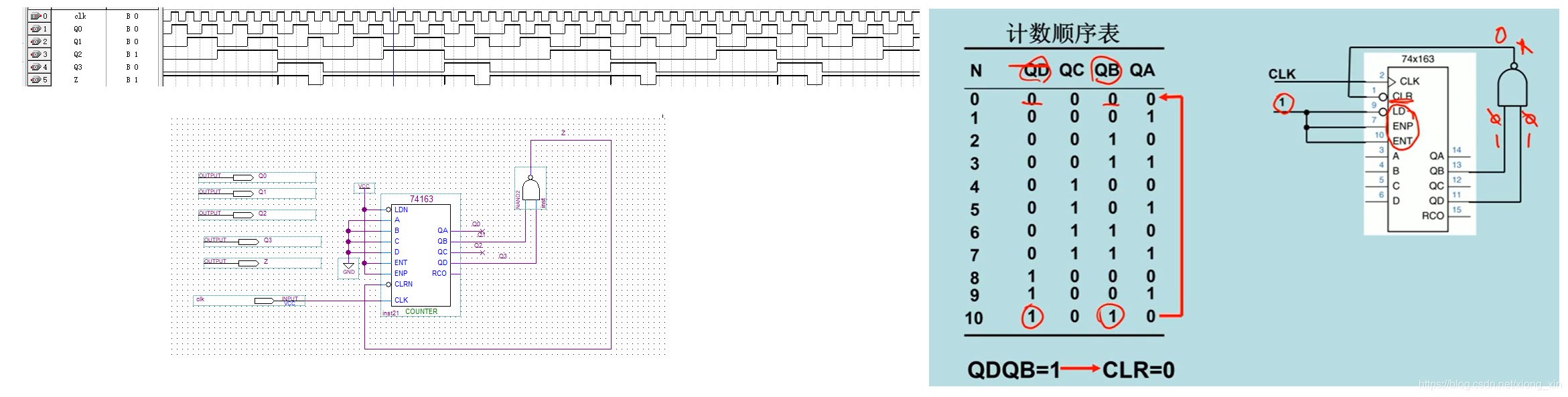

- 利用CLR端,163是同步清零,可以从波形图中看出
- 161与163管脚相同,异步清零
多次预置法
- 电路简单,设计更复杂

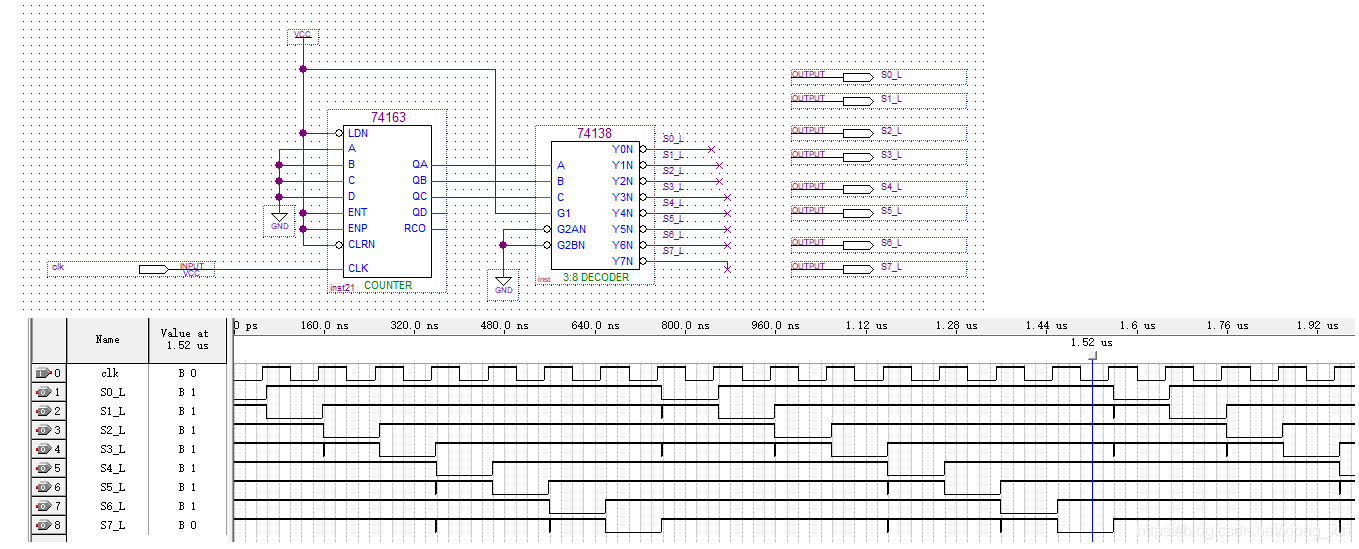

二进制状态器的译码输出
-
尖峰问题,翻转时延不同,短暂变化出现在有效时钟边缘,译码的毛刺
-
消除毛刺增加一个寄存器,稳定了在有效边缘才能形成输出,在毛刺边缘增加寄存器或触发器
