multsim仿真1：利用multisim化简逻辑函数

最新推荐文章于 2025-02-25 20:36:20 发布
最新推荐文章于 2025-02-25 20:36:20 发布
阅读量3.7k 收藏 7
点赞数 2
分类专栏： 数电
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiong_xin/article/details/109193864
版权
本文介绍如何通过LogicConverter工具简化逻辑函数。首先在界面中选择LogicConverter，并设置变量数ABCD，然后调整数值为0、1或X，最后点击SIMP按钮得到化简后的逻辑函数表达式。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

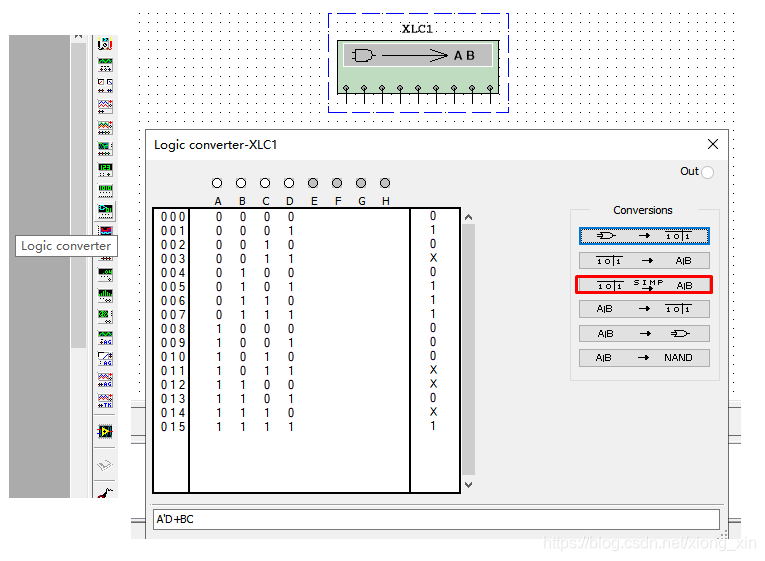

  • 在右边栏选择器件Logic Converter，图纸上出现XLC的标志，双击打开
  • 选择变量数ABCD，圈变成白色。
  • 在最右侧点击？修改数值为0，1，X
  • 点击SIMP即可在框内出现化简的逻辑函数值

在这里插入图片描述
