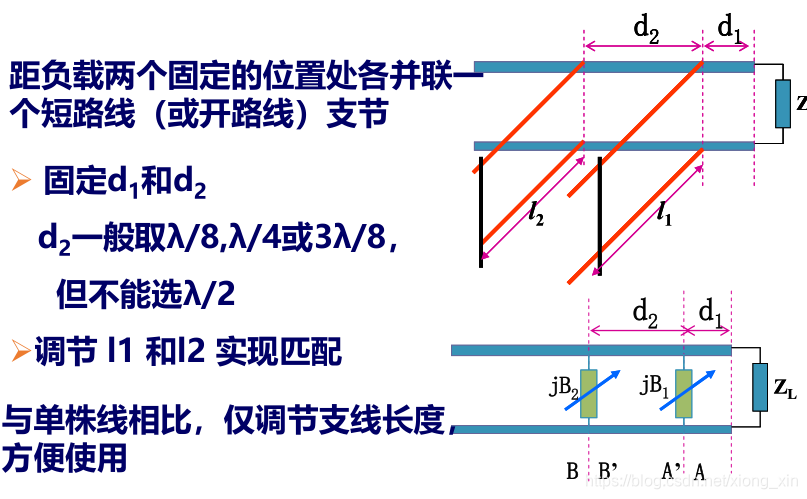

  • 靠近源的那个节点思路和并联单株线一样， d 2 = λ / 8 d_2=\lambda/8 d2​=λ/8 时辅助⚪为导纳为1的⚪逆时针旋转90°（顺源逆载）。b(y1)所在的导纳⚪与辅助⚪有两个交点c和c’
    在这里插入图片描述

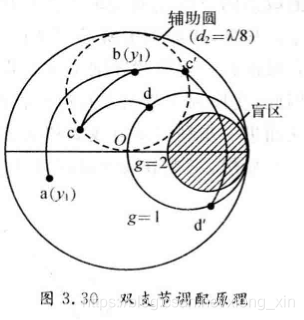

  • 重点理解图一
    在这里插入图片描述
    在这里插入图片描述

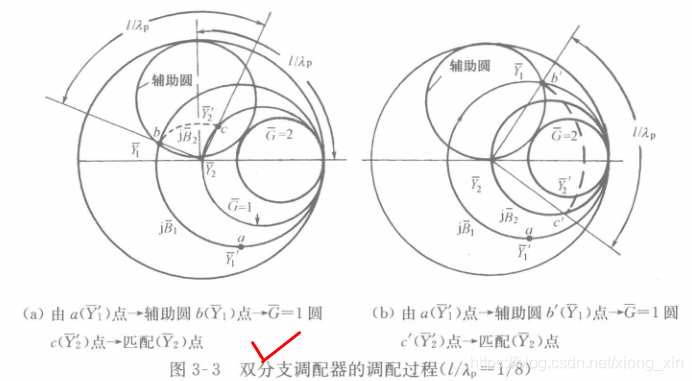

  • 调节长度l1使得a与辅助⚪有交点在这里插入图片描述

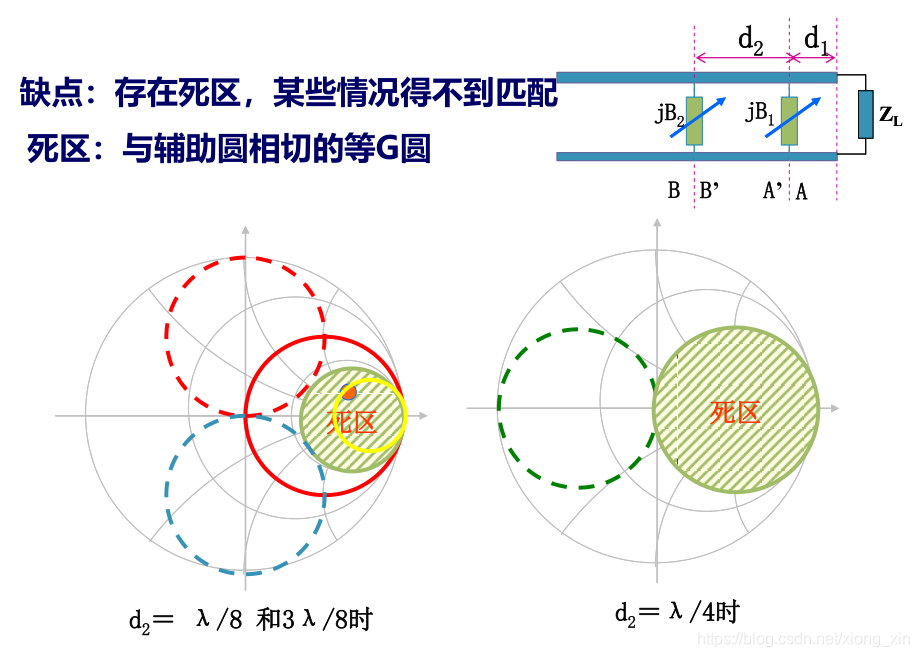

  • 双株线调配器缺点

在这里插入图片描述
