定时器8253这部分内容周佳社老师讲得比较好，实验部分参考何宏老师《微机原理与接口技术基于Proteus仿真的8086微机系统设计及应用》的12.2节，略有改动

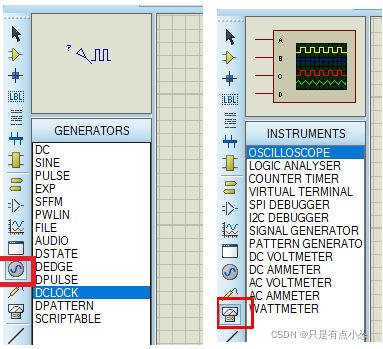

使用Proteus提供的频率发生器和示波器

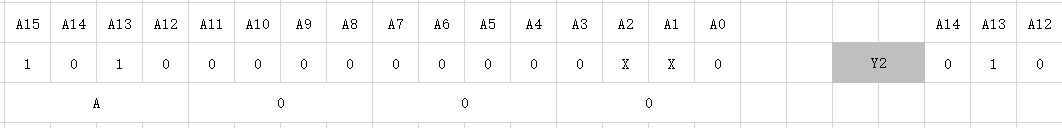

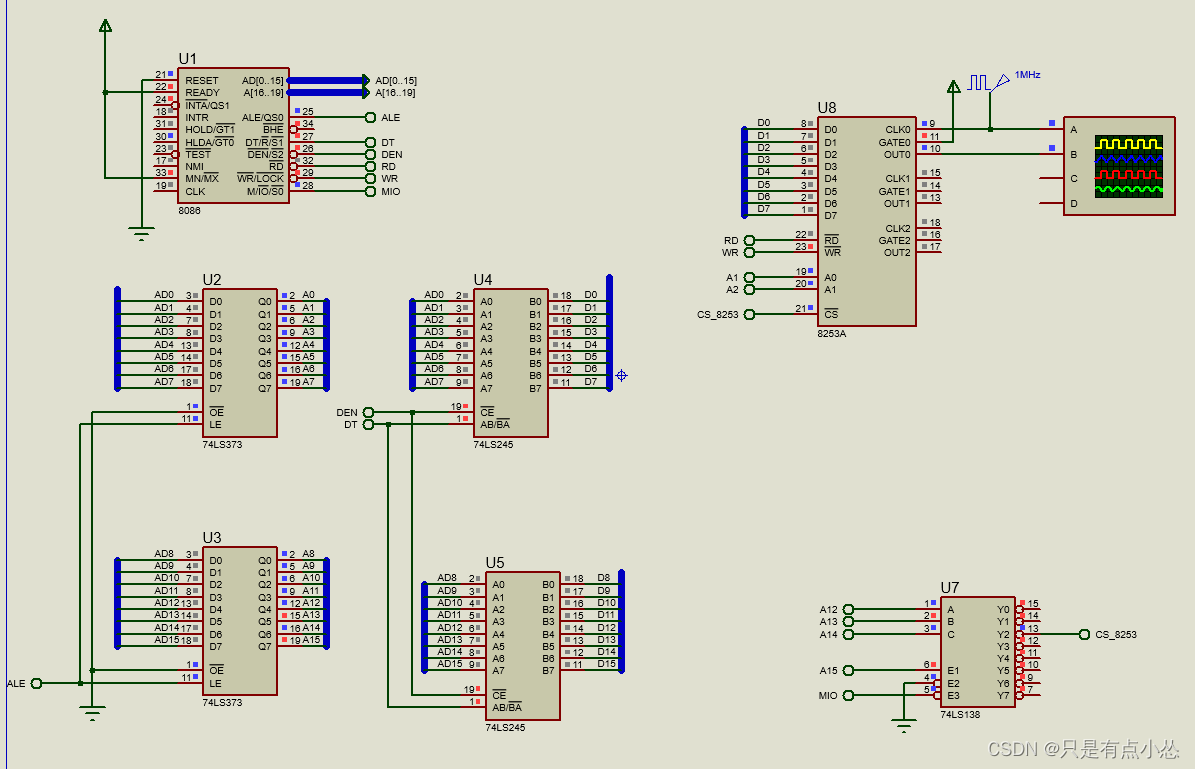

方式控制端口地址为A006H，计数器0的地址为A000H。当A14A13A12=010时候138选中Y2，A15=1时138可以工作。

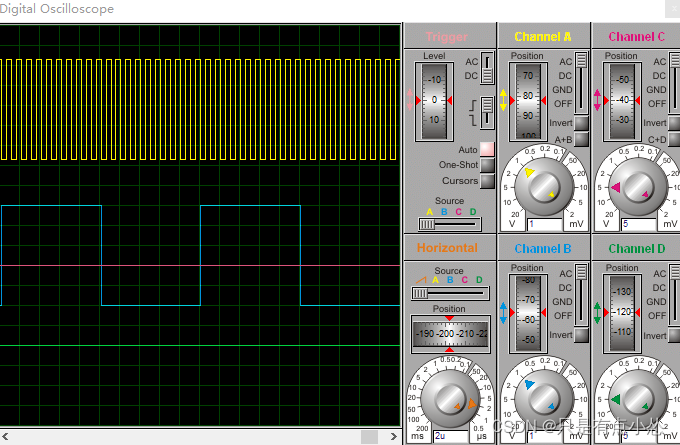

结果如图所示，时钟为1MHz，计数时间为1us*20=20us，输出频率为50KHz，示波器宽度为2us，调整Horizontal橙色旋钮为2
计数器0选用方式3，初值为20，写计数器低八位，二进制计数，根据以上条件可以得出对控制端口初始化为00010110B

CODE    SEGMENT PUBLIC 'CODE'
        ASSUME CS:CODE

START:
        JMP TCONT
TCONTR0	EQU 0A006H
TCON0	EQU 0A000H
TCON1	EQU 0A002H
TCON2	EQU 0A004H
TCONT:
	MOV DX, TCONTR0
	MOV AL, 00010110B
	OUT DX, AL

	MOV DX, TCON0
	MOV AX, 20
	OUT DX, AL
	JMP $
CODE    ENDS
        END START
