PROTEUS仿真软件的使用及存储器的设计

proteus

proteus,即EDA工具软件。Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件。它不仅具有其它EDA工具软件的仿真功能,还能仿真单片机及外围器件。它是比较好的仿真单片机及外围器件的工具。虽然国内推广刚起步,但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。
Proteus是英国著名的EDA工具(仿真软件),从原理图布图、代码调试到单片机与外围电路协同仿真,一键切换到PCB设计,真正实现了从概念到产品的完整设计。是世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台,其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DSPIC33、AVR、ARM、8086和MSP430等,2010年又增加了Cortex和DSP系列处理器,并持续增加其他系列处理器模型。在编译方面,它也支持IAR、Keil和MATLAB等多种编译器。
本文简单学习一下PROTEUS仿真软件的使用及存储器的设计:
(1)使用PROTEUS软件绘制电路原理图。
(2)利用外部编译器编译8086汇编程序。
(3)基于8086微处理器的VSM仿真。
一、实验内容:
在PROTEUS中,利用62256存储器芯片设计RAM存储器。

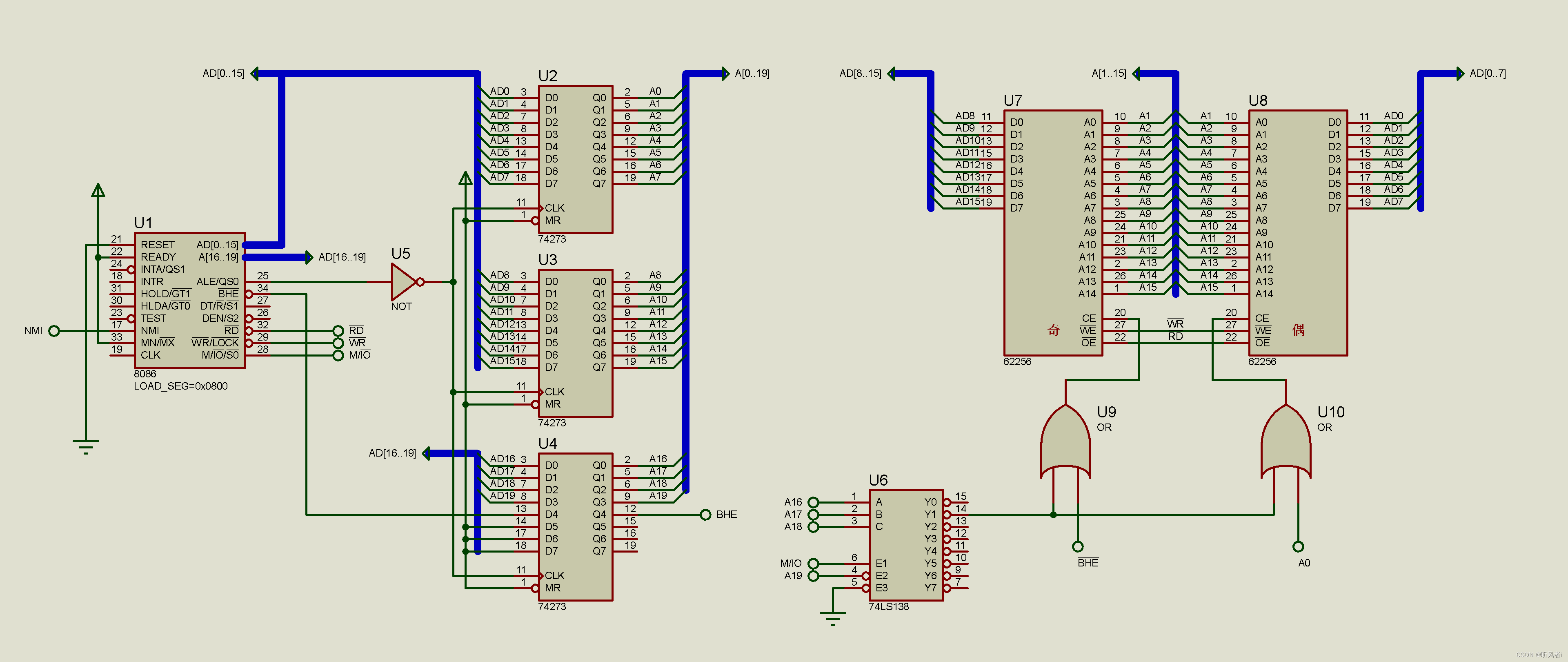

1、PROTEUS电路设计
在这里插入图片描述

2、代码设计

CODE  SEGMENT
      ASSUME CS:CODE
START:MOV AX,1000H   ;RAM的起始地址为1000H:0000H
      MOV DS,AX
      MOV SI,0
      MOV CX,10      ;向RAM中存10个数
      MOV DL,0       ;置初值
SIM:  MOV [SI],DL
      INC DL
      INC SI
      LOOP SIM
ENDL: JMP ENDL
CODE  ENDS
      END START

仿真结果

RAM存储器奇体运行结果图

在这里插入图片描述

RAM存储器偶体运行结果图

在这里插入图片描述
