cache中write back和write through算法描述

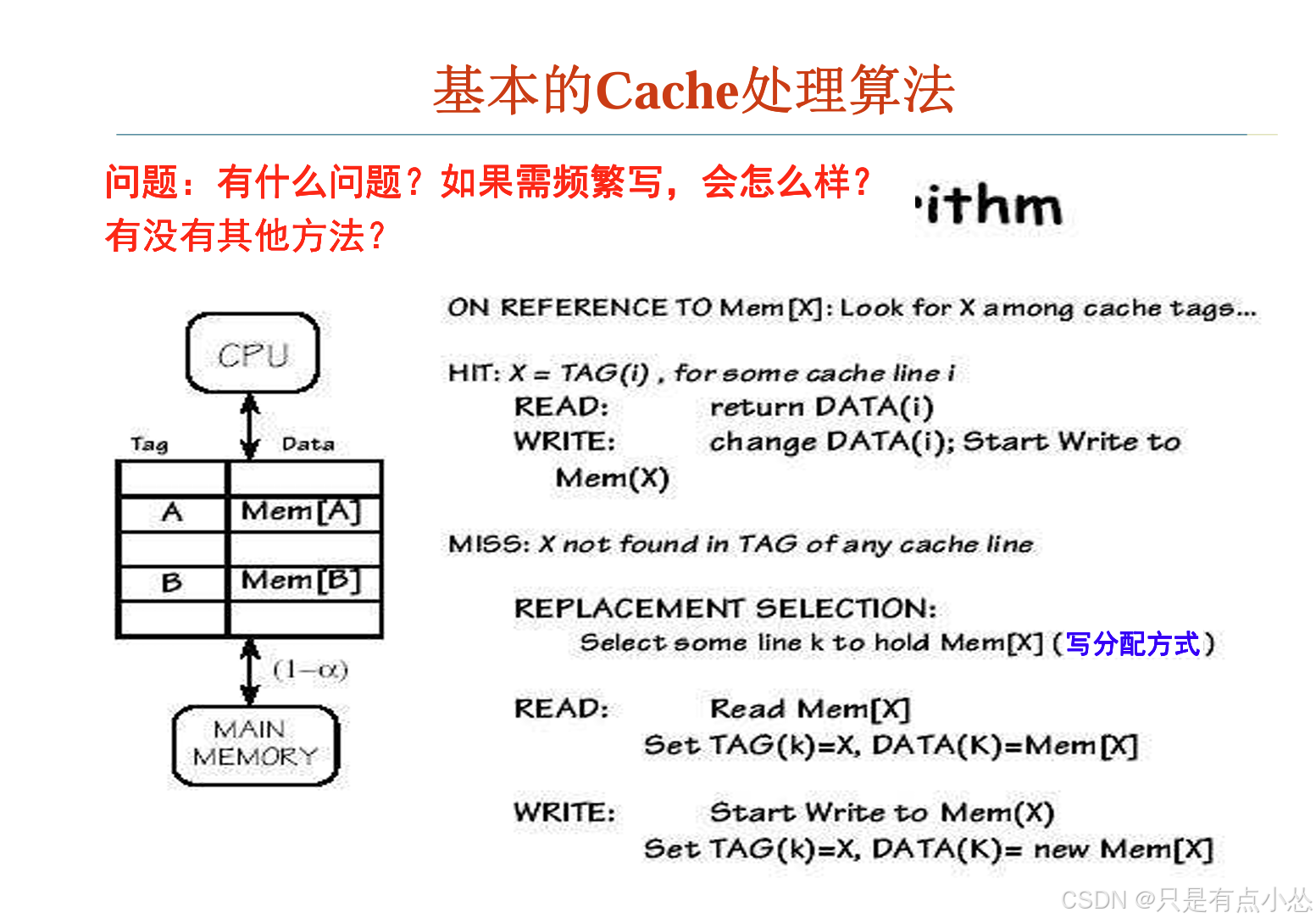

这张图展示了基本的缓存（Cache）处理算法，并讨论了缓存命中（Hit）和未命中（Miss）情况下的处理流程。

图中内容解析

1. 基本缓存操作流程

   • 命中（Hit）情况：

     • 当CPU请求的数据在缓存中找到，即X = TAG(i)（某个缓存行i的标签与请求的地址匹配）。
     • 读操作（READ）：直接返回该缓存行中的数据DATA(i)。
     • 写操作（WRITE）：更新该缓存行中的数据DATA(i)，并将更新写回到内存Mem(X)。

   • 未命中（Miss）情况：

     • 当CPU请求的数据不在缓存中，即在缓存标签中找不到匹配项X。
     • 替换选择（REPLACEMENT SELECTION）：
       • 选择某个缓存行k来存储从内存中加载的数据Mem[X]（写分配策略）。
     • 读操作：从内存Mem[X]中读取数据，将其存储在选定的缓存行k中，设置标签TAG(k) = X，并更新数据DATA(k) = Mem[X]。
     • 写操作：直接将新的数据写入内存Mem(X)，并在缓存行中更新TAG(k) = X和DATA(k) = new Mem[X]。

2. 问题讨论

   • 问题：这种缓存处理算法可能会出现一些问题，特别是在频繁写入的情况下。

     • 如果需要频繁写入，直接将数据写回内存会导致性能下降，因为每次写操作都涉及主存的更新。

   • 写入策略的改进：

     • 可以采用**写回（Write-Back）**策略，在缓存中修改数据但不立即写回内存，只有在该缓存行被替换时才将数据写回。
     • 可以采用写缓冲区（Write Buffer），先将写入操作暂时缓存在缓冲区中，然后批量写入内存以提高效率。

3. 其他方法

   • 写分配（Write Allocate）与非写分配（No-Write Allocate）：
     • 写分配：在写未命中的情况下，将数据块从主存加载到缓存中，再更新缓存。
     • 非写分配：在写未命中时，直接将数据写入主存，而不加载到缓存中。

总结

这张图展示了缓存命中和未命中的基本处理方式，并且指出了在频繁写操作时直接写回内存可能带来的性能问题。通过调整写入策略，比如采用写回或写缓冲，可以减少内存访问次数，从而提高系统的效率。

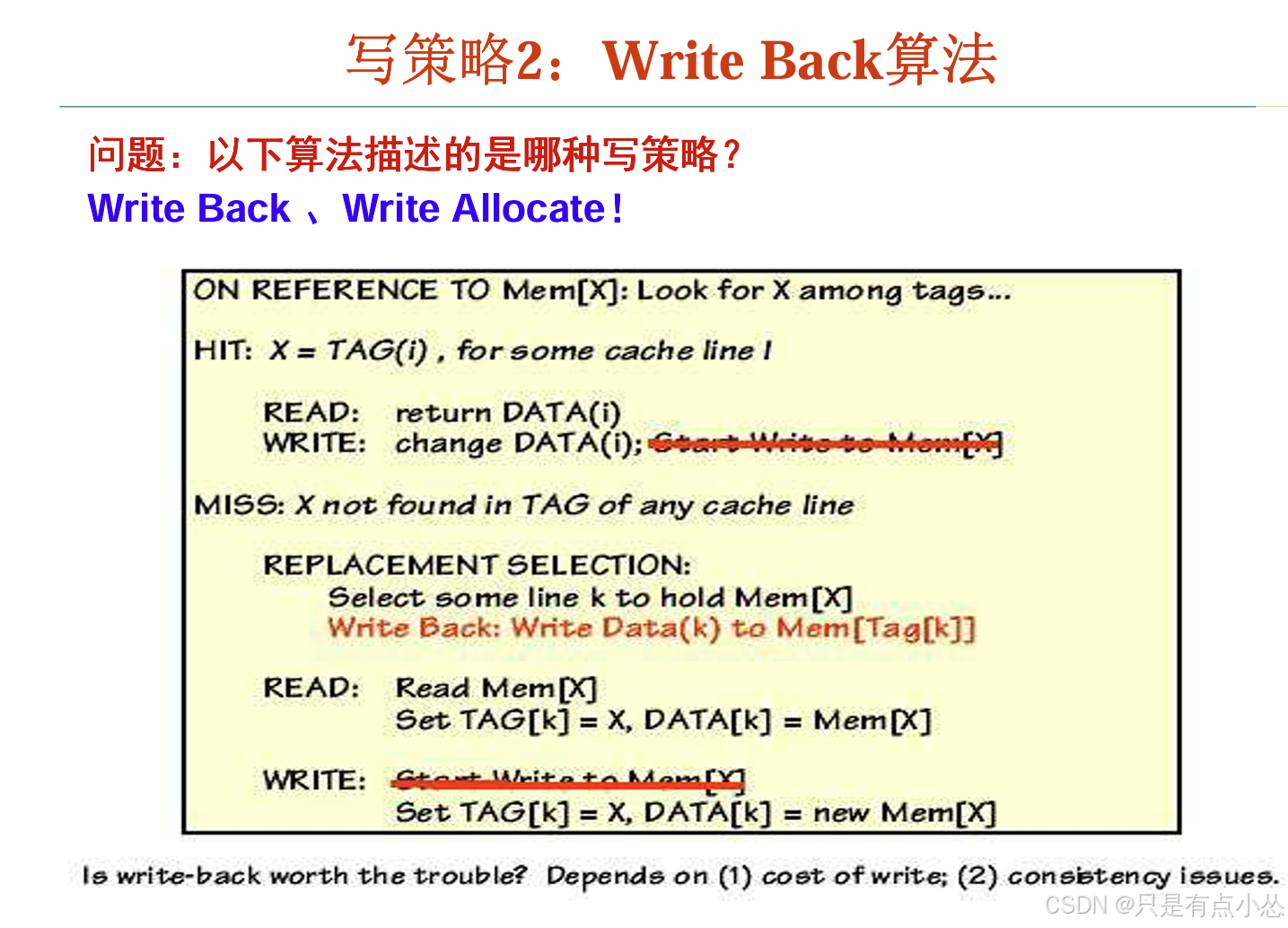

这张图展示了一个缓存写策略的示例，具体来说是Write-Back和Write-Allocate策略。以下是该图的详细解释：

图中的操作流程：

1. 命中（Hit）情况：

   • 当CPU访问的数据在缓存中找到（即X = TAG(i)，某个缓存行i的标签与所请求的地址X匹配）：
     • 读取操作（READ）：直接从缓存行中返回数据DATA(i)。
     • 写入操作（WRITE）：修改缓存中的数据DATA(i)，但不立即将其写回主存，而是延迟写回。这个过程称为“写回（Write-Back）”。

2. 未命中（Miss）情况：

   • 当CPU访问的数据不在缓存中（即缓存标签中没有匹配的项X）：
     • 替换选择（Replacement Selection）：
       • 选择一个缓存行k来存放从主存中加载的数据。此时，如果被替换的缓存行k的数据在修改后未写回到主存，则将其写回主存（即Write-Back操作）。
       • 加载所需的数据到缓存行k并更新标签和数据。
     • 读取操作：从主存中读取数据并存放到缓存，设置标签TAG(k) = X和数据DATA(k) = Mem[X]。
     • 写入操作：修改缓存中的数据DATA(k) = new Mem[X]，但不立即写回主存。

图中策略说明

• Write-Back：只在缓存行被替换时才将修改过的数据写回主存，而不是每次写入时都更新主存，这样可以减少主存的写操作次数，从而提高性能。

• Write-Allocate：在写未命中时，将所需的数据块从主存加载到缓存中，然后再执行写操作。这种方法使得写操作能够在缓存中完成，减少主存的直接写入次数。

该图展示的策略的优点和缺点

• 优点：

  • 减少了主存写入的频率：写回策略避免了每次写入都要更新主存。
  • 提高了性能：特别是对于频繁写入的情况下，可以减少内存带宽的压力。

• 缺点：

  • 数据一致性问题：因为缓存中的数据与主存中的数据可能不同步，因此需要一些机制（如有效位或脏位）来标识哪些数据需要在替换时写回主存。
  • 额外复杂性：需要在替换时检查并写回数据，这增加了系统的复杂度。

总结

这张图展示了使用Write-Back和Write-Allocate策略的缓存系统如何处理读写操作。在命中时，写入操作只更新缓存而不写回主存。在未命中且替换发生时，如果被替换的数据已经被修改，则写回主存。这种策略可以提高性能，但也带来一定的复杂性和数据一致性的问题。

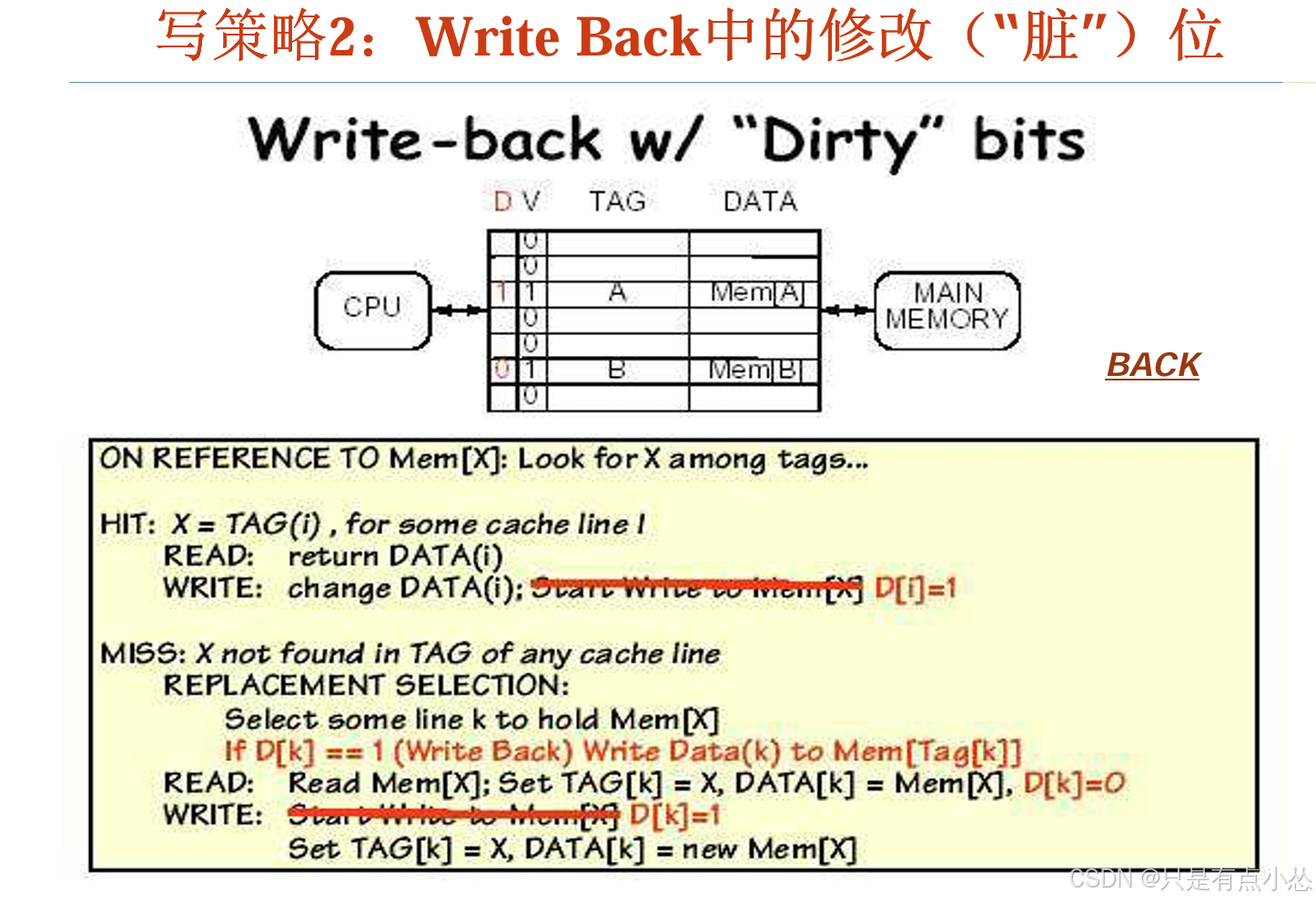

这张图解释了带“脏位”功能的**写回（Write-Back）**缓存处理策略。脏位（Dirty Bit）用于标记缓存行是否被修改过，以便在替换缓存行时决定是否需要将数据写回主存。

图中的元素说明：

1. D位（Dirty Bit）：脏位标记，用于指示缓存行的数据是否被修改过。

   • 如果D=1，表示该缓存行已被修改且不同步于主存，需要在替换时写回主存。
   • 如果D=0，表示该缓存行未被修改，可以直接替换而无需写回主存。

2. V位（Valid Bit）：有效位，用于指示缓存行是否包含有效数据。

3. 标签（TAG）和数据（DATA）：标签用于与访问地址匹配，数据为缓存的数据块内容。

操作流程：

• 命中（Hit）：

  • 如果缓存中找到了请求的地址X（即X = TAG(i)），并且V位有效。
    • 读操作：直接返回缓存中的数据DATA(i)。
    • 写操作：更新DATA(i)内容，并将脏位置为D[i]=1，表明数据已被修改。

• 未命中（Miss）：

  • 如果缓存中没有找到请求的地址X。
    • 替换选择：选择一个缓存行k来存放新数据。
      • 如果被替换的行k的脏位D[k]=1，则需要将数据写回主存（Write-Back操作）。
      • 读取新的数据块Mem[X]到缓存中，并将TAG(k)=X，DATA(k)=Mem[X]，同时重置D[k]=0，表示新的数据尚未被修改。
    • 写操作：在新加载的数据上进行写操作，并将脏位置为D[k]=1。

解释总结：

这张图展示了带脏位的写回策略的流程，用于优化缓存操作：

• **脏位（Dirty Bit）**的使用减少了主存写操作的次数，因为只有在替换含有修改数据的缓存行时，才会将数据写回主存。
• 通过这种方式，减少了频繁写操作带来的性能开销，提高了缓存效率，同时确保了数据的一致性。

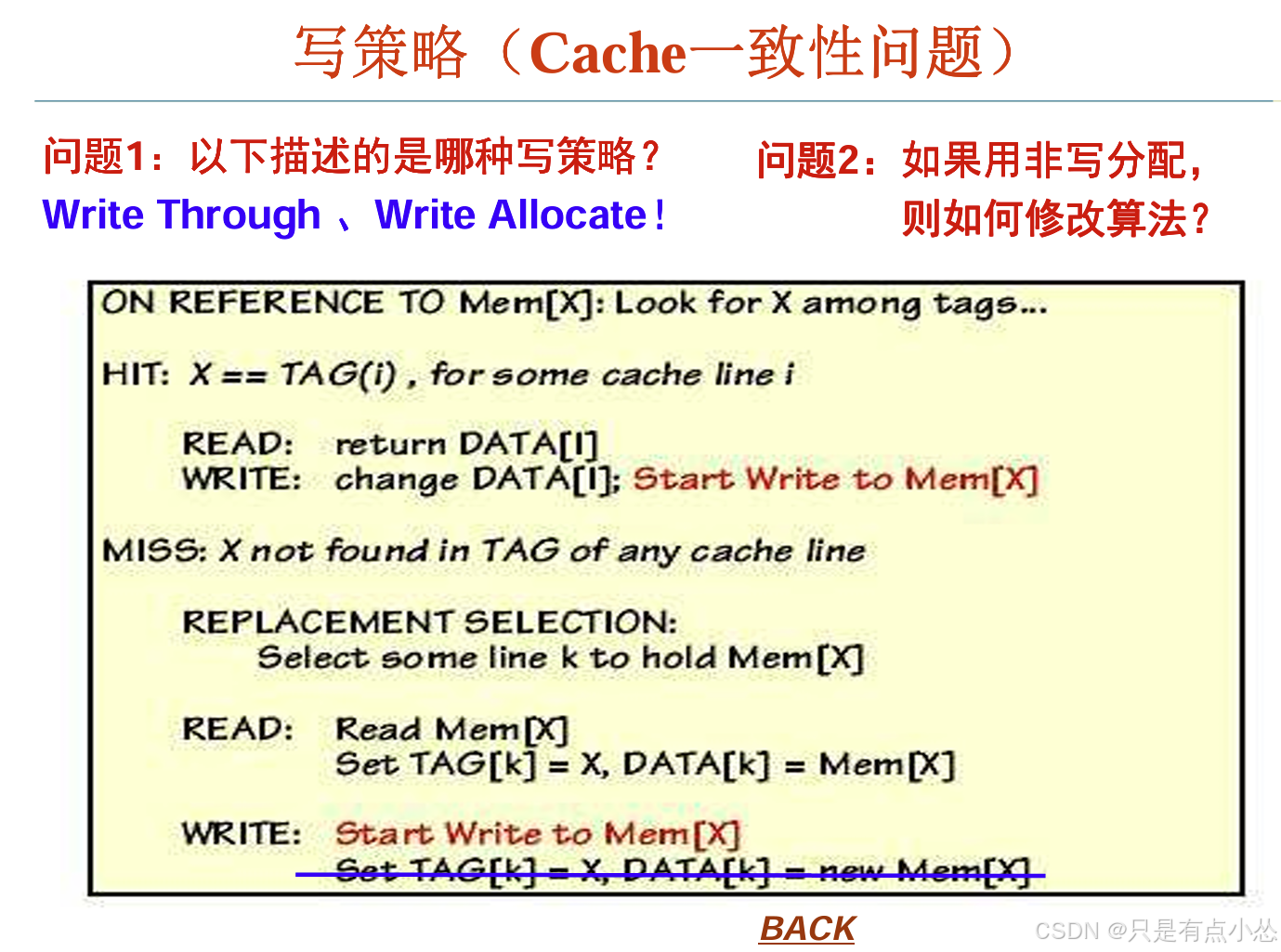

这张图解释了**写直达（Write Through）和写分配（Write Allocate）**的缓存策略，并提出了如何将其转换为非写分配（No Write Allocate）的方法。

问题1：描述的写策略

• 写策略：写直达（Write Through）
  • 当发生写操作时，数据会立即被写入主存，而不是仅仅更新缓存。缓存和主存中的数据始终保持一致。
• 分配策略：写分配（Write Allocate）
  • 当发生写缺失时，先将缺失的数据块加载到缓存，然后再进行写操作。

图中操作流程：

• 命中（Hit）：

  • 如果在缓存中找到了请求的地址X（即X == TAG(i)），直接在缓存中执行读或写操作。
  • 写操作会同步写入主存，这就是写直达策略的特征。

• 未命中（Miss）：

  • 如果缓存中没有找到请求的地址X，需要替换一个缓存行来存放新的数据。
  • 替换选择：选择一个缓存行k来加载Mem[X]，将TAG[k]设置为X，并将DATA[k]设置为Mem[X]。
  • 然后在该缓存行执行写操作。

问题2：如果用非写分配，该如何修改算法？

• 非写分配（No Write Allocate）：不在缓存中分配空间，仅将写操作直接写入主存，而不加载到缓存。
• 算法修改：
  • **未命中（Miss）**时，直接将写请求发送到主存，而不在缓存中分配或加载数据。
  • 可以在缺失时跳过加载到缓存的步骤，即在没有命中时，不进行Read Mem[X]和Set TAG[k]=X, DATA[k]=Mem[X]的操作，直接将写操作写入主存。
