联通雁飞格物云平台，单片机连接MQTT服务器

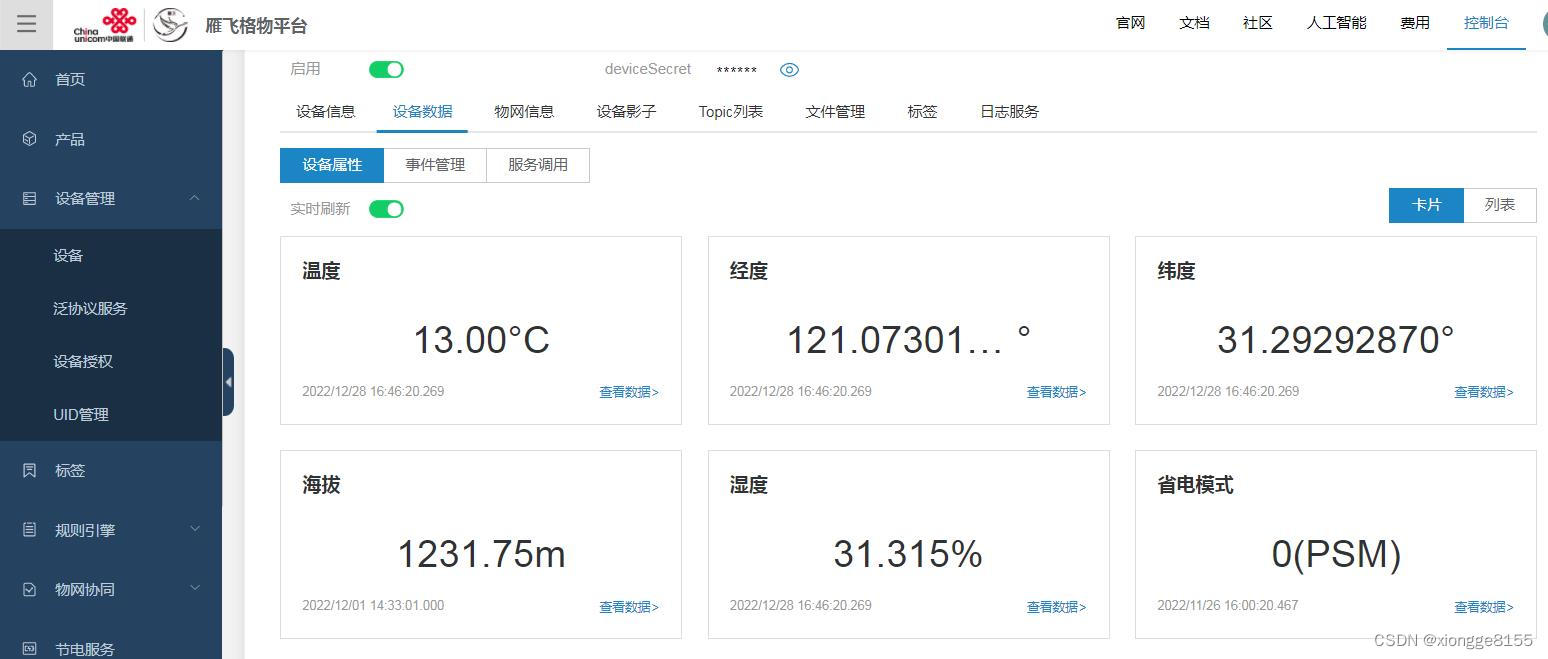

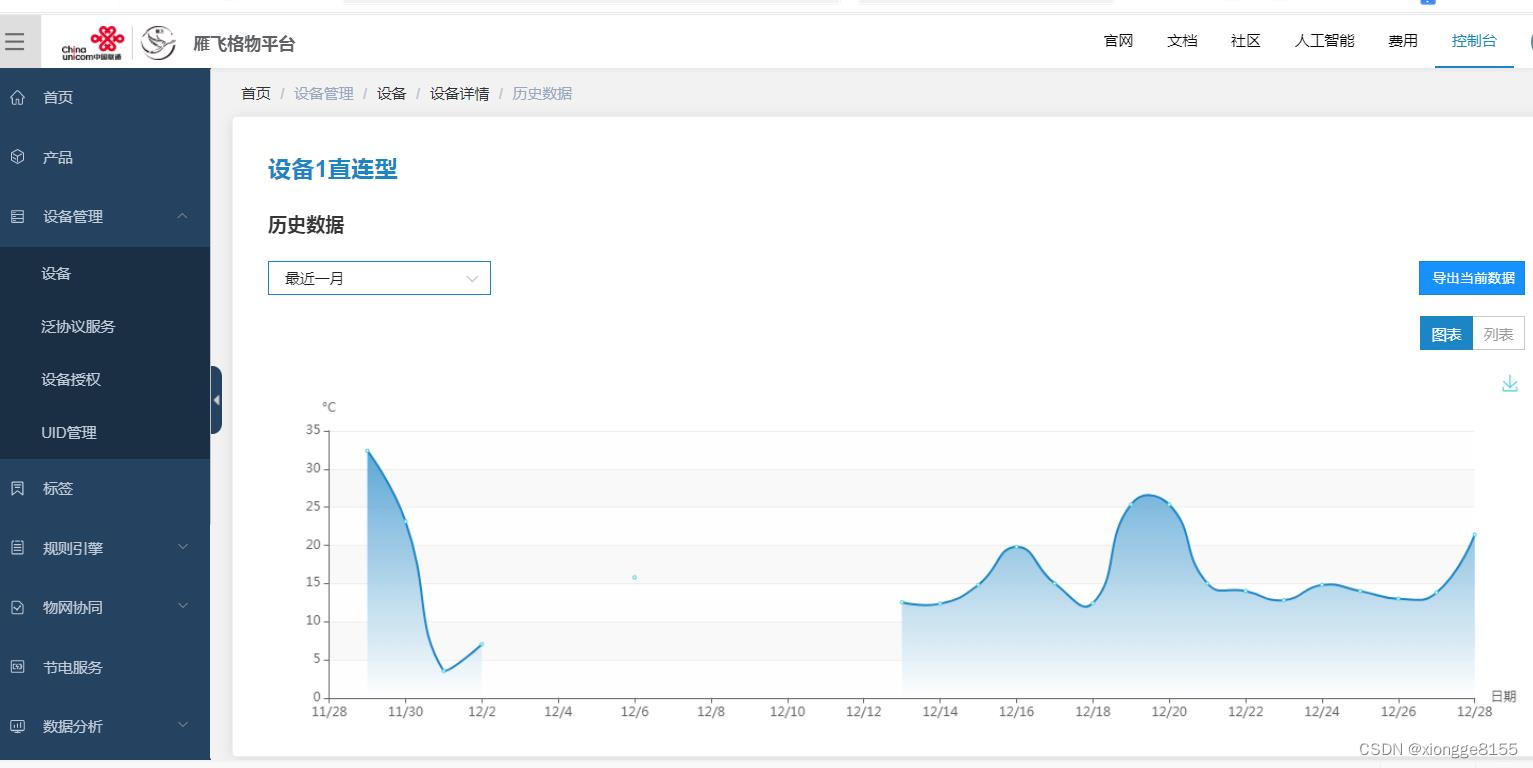

最近疫情解封了，好多人都发烧请病假，单位也放假了，我到一直没事儿，在家空闲时间很多，自己做了一个4G边缘网关连接云平台，折腾了半个月，连接联通的燕飞格物云平台成功，现将过程和一些注意事项分享给大家，国内云服务商很多，阿里，腾讯，移动，联通都有，之所以选联通是因为联通的平台免费，当然 ONENET也免费，但根据我实际使用下来感觉ONENET不太稳定，技术支持也不到位，而且如果展示数据用VIEW也要付费，联通的平台数据有记录和曲线显示，适合入门，最关键免费，所以作为入门首先，

我的4G网关是用单片机做的，下面就说一下单片机怎么整，在此选用国产STC 的单片机，1是便宜，2是串口多，我选的STC15W4K56S4，有4个串口，速度最高115200，完全能满足要求，下面是硬件设计，有两个485串口，3路DI输入，都能计数，两路ADC输入，板载继电器（10A250V）

模组电源AC220v，用的金升阳AC/DC品质可靠，也可以之流5V供电，在野外调试设备如果没有电，可以弄个手机充电宝供电，先调试起来。到达现场立马就可以投运。

4G模组用的有人7S1 ，

WIFI模组用的成都亿百特，

RS485模组用周立功的，致远电子

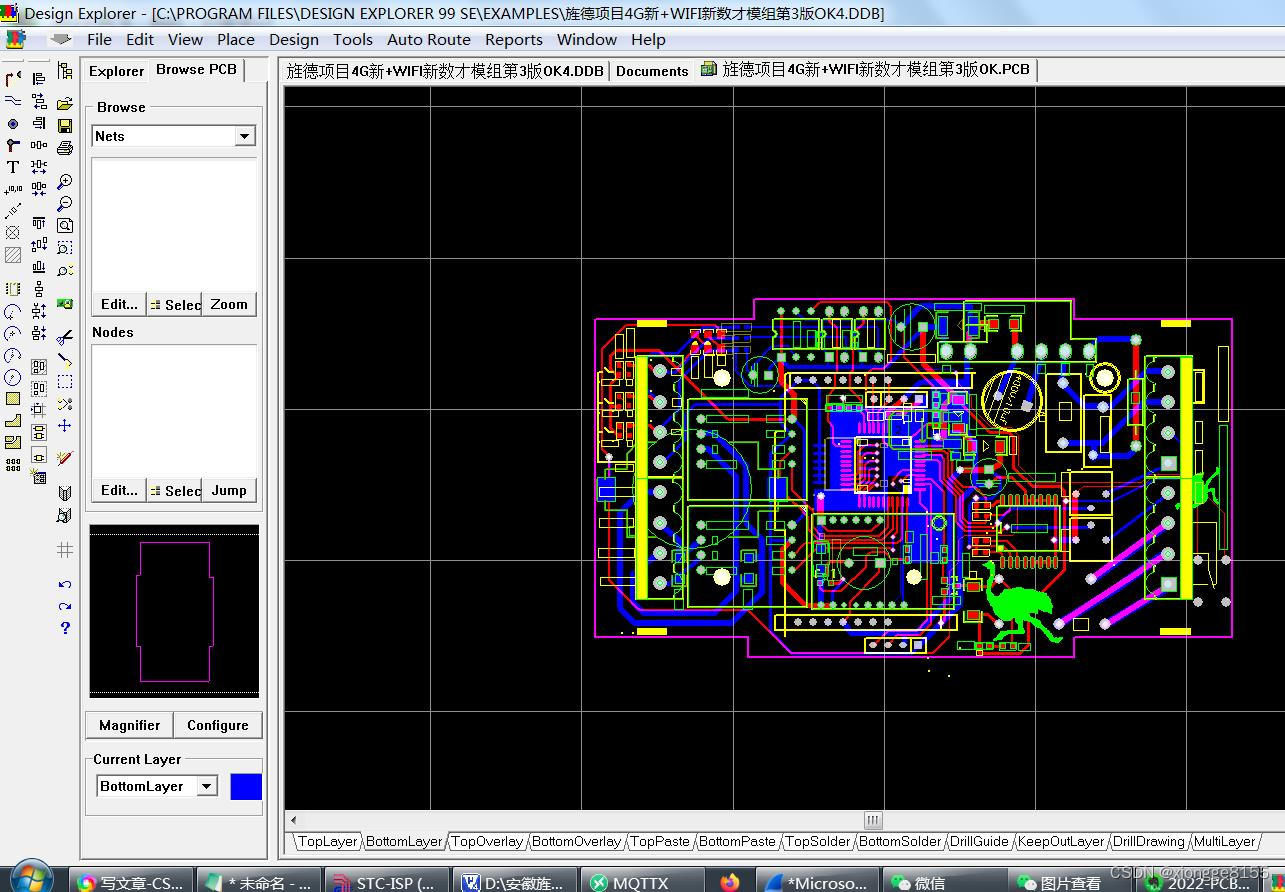

硬件设计使用的PROTEL99SE，设计电路和PCB

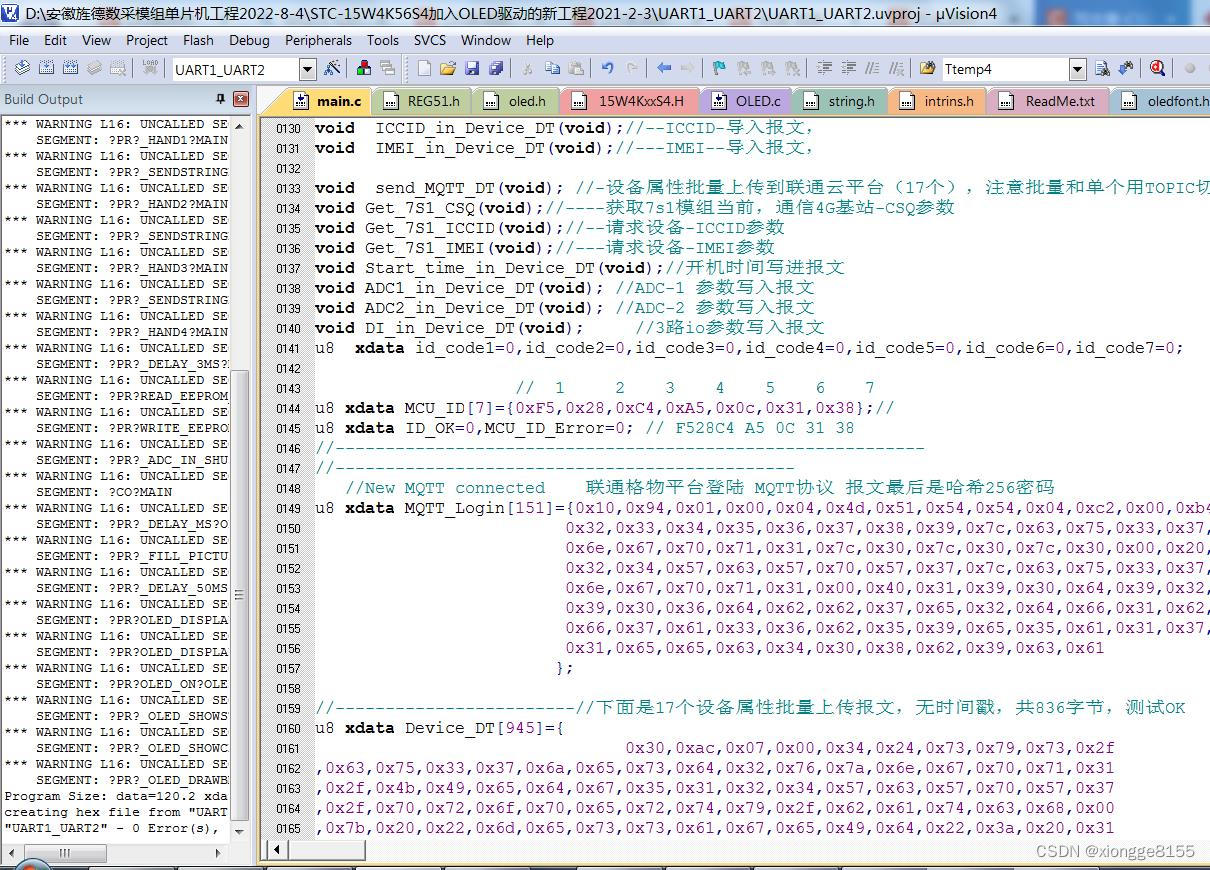

单片机开发用KEIL4，完成单片机开发调试 ，使用C语言

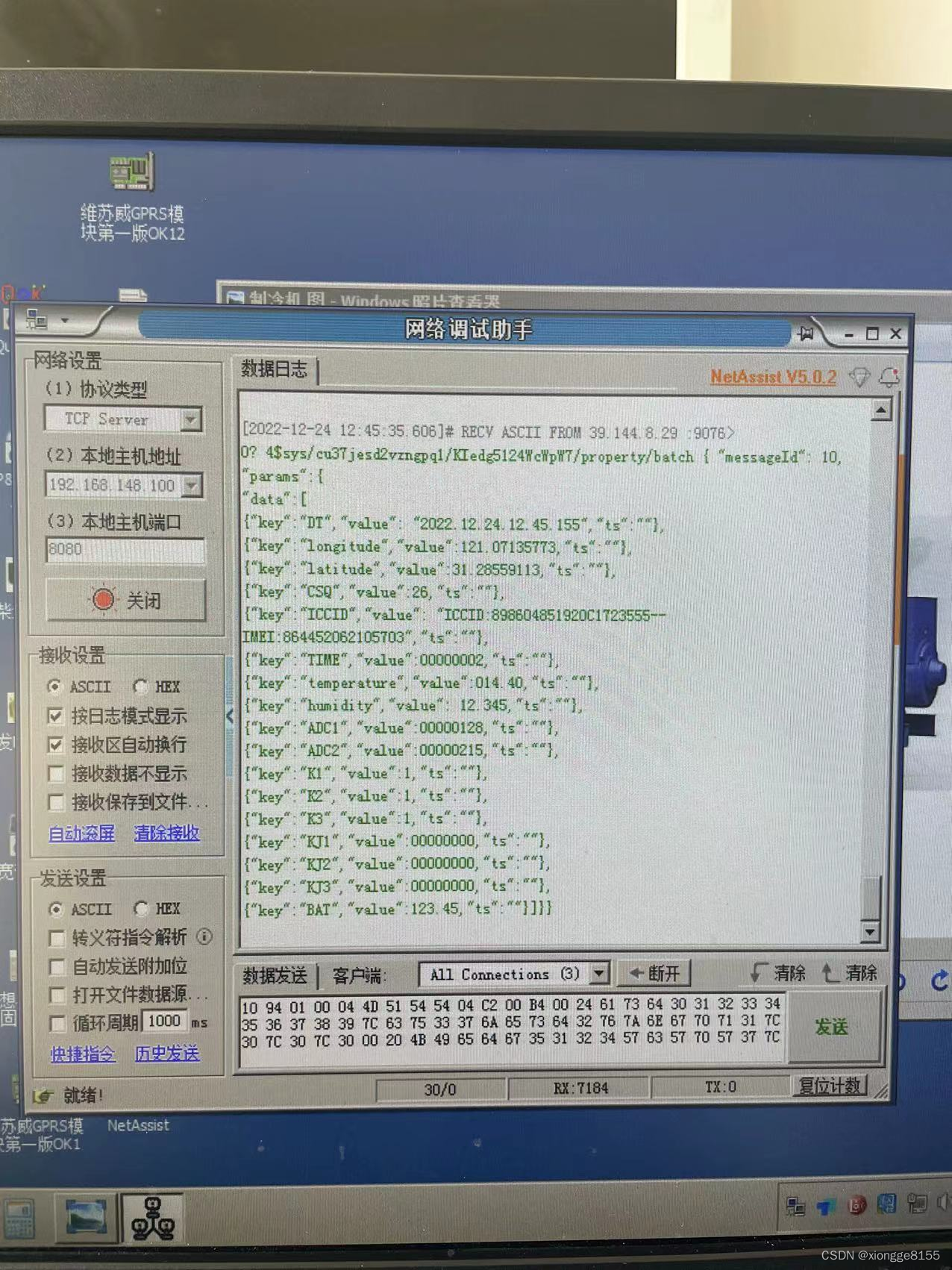

MQTT调试用MQTTX调试工具，比以前我用的MQTTFX好用的多，而且支持中文

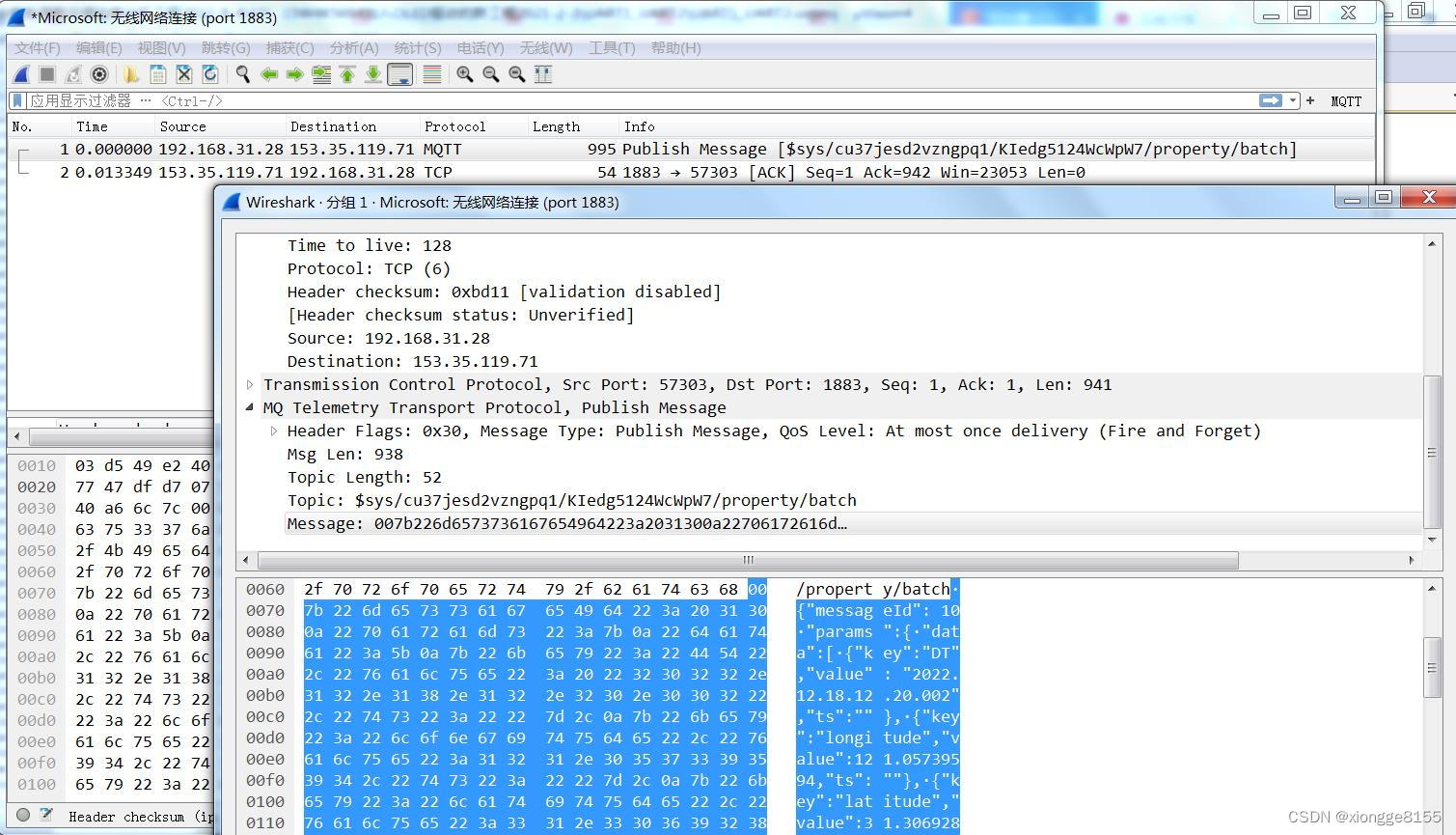

报文捕获用Wireshark,大家用的时候端口过滤一下1883，就可以了

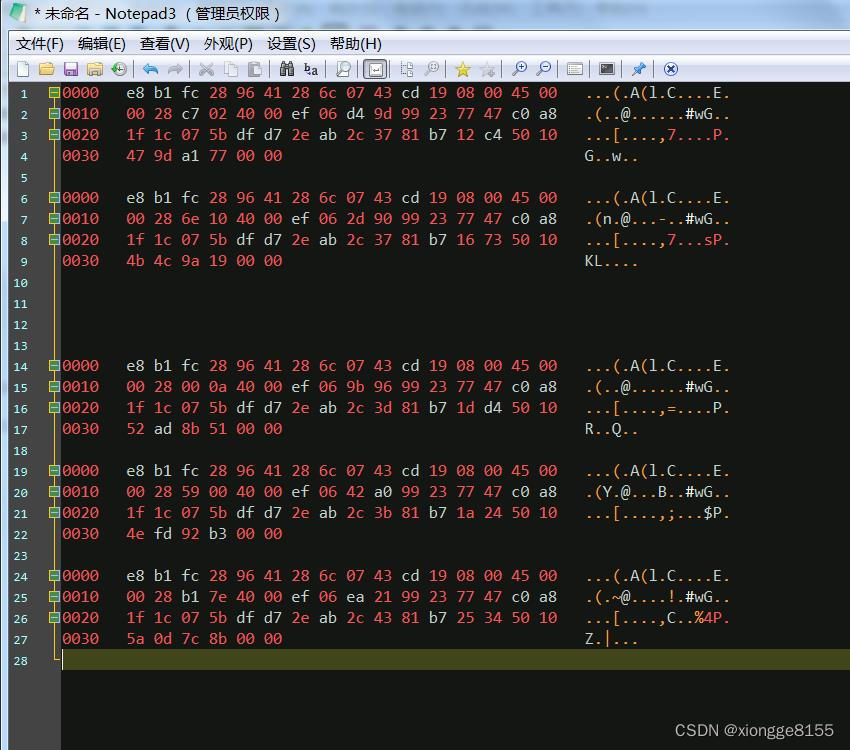

报文整理用Notepad3搞定，因为Wireshark抓的包，单片机C语言不能直接处理

哈希256加密软件网上很多，找一个在线的就可以,联通的设备接入必须要解决哈西256加密算法

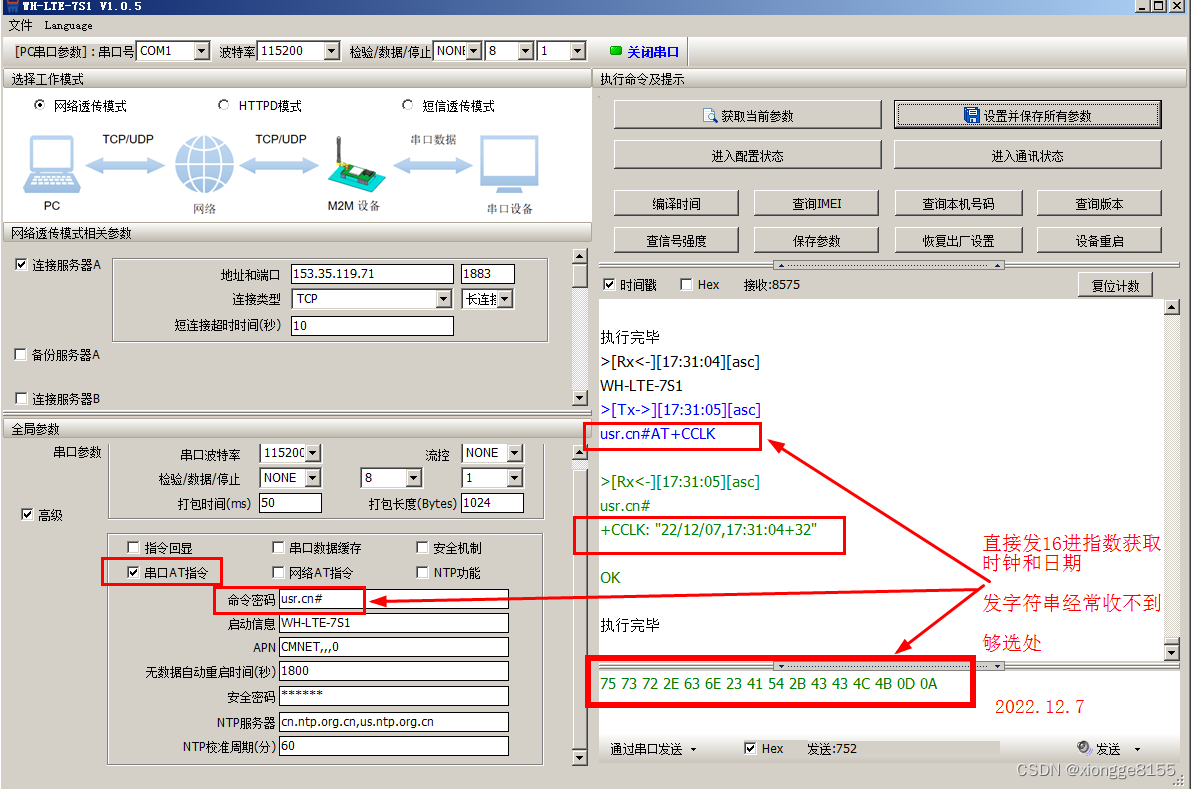

4G模组参数设定， 7S1模组设置软件用USR-TCP232，需设定波特率，运营商 GPS ，NTP

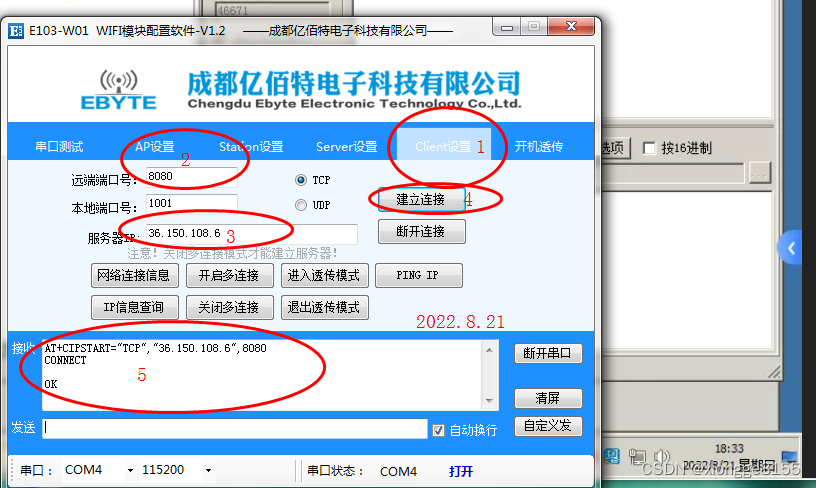

WIFI模组设定用E103-W01，设置WIFI模组的 ID,IP，PORT,Password,

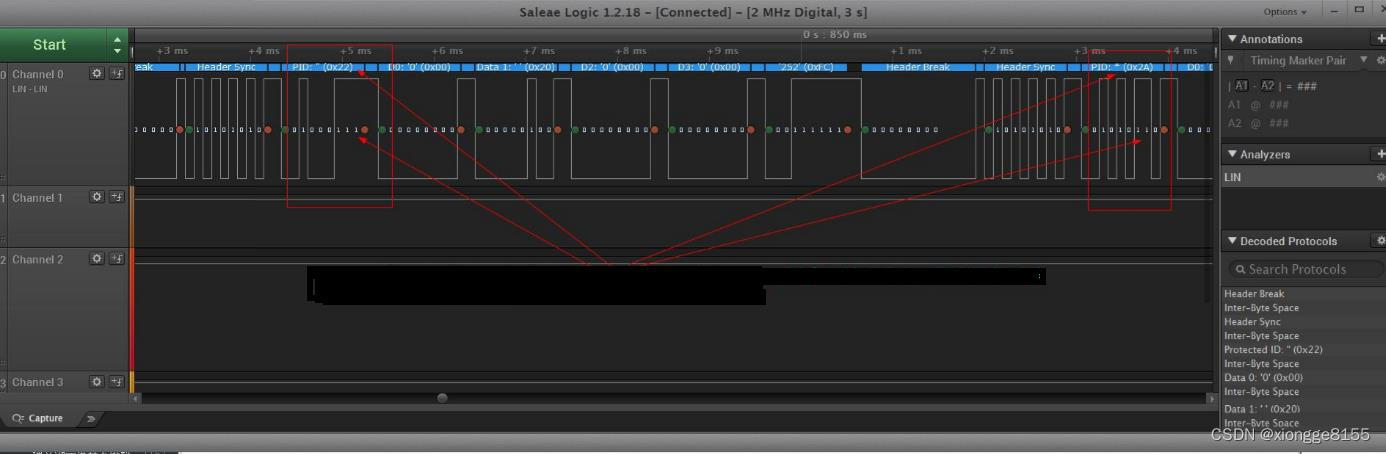

逻辑分析软件用Saleae Logic,调试报文的时候用逻辑分析仪扑获硬件串口数据

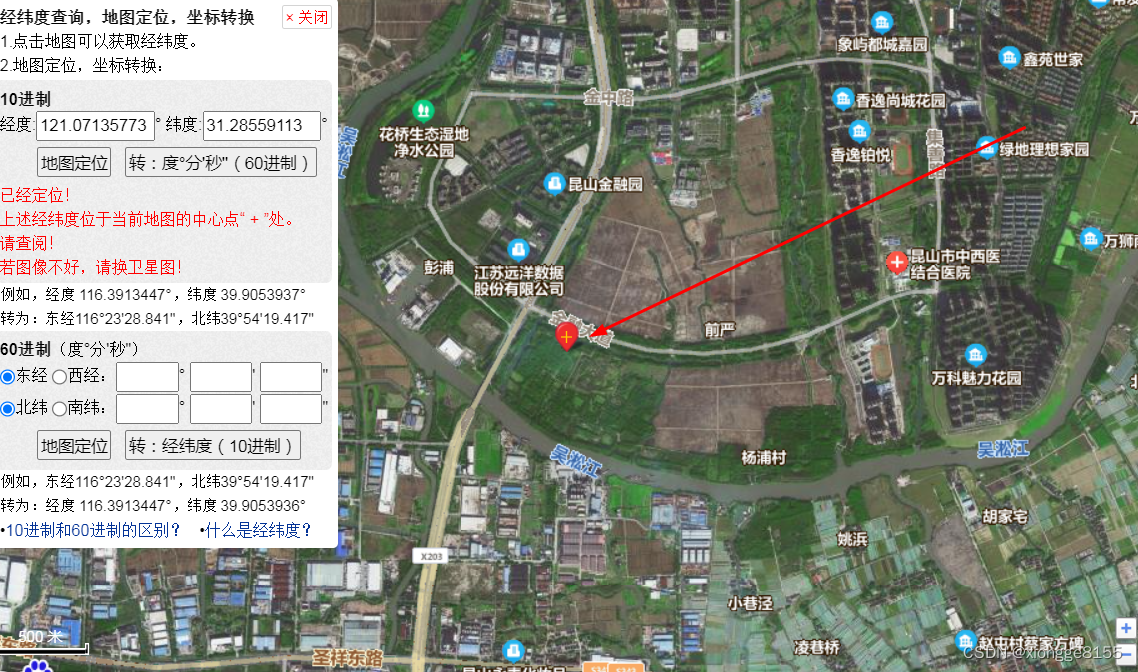

地图定位用7S1模组自带的 LBS基站定位参数，基站地位精度差，不过室内可以用 ，GPS只能在室外，精度高但是覆盖面太小，

全部报文调试好以后还需要加载13位时间戳，否则格物平台无法正常记录数据，这对单片机来说有点麻烦，PC上很容易获取日期参数，我这里的解决方案是，通过7S1模组先读取UTC-8北京时间

然后转换成格林尼治时间，最后计算出13位时间戳，下面是我用C写的单片机时间戳转换程序，实战OK，用单片机也能搞定13位时间戳。

注意格物平台设备单个上传和批量上传用的TOPIC不一样，要记住切换！！

上述这些软件都很容易获得，我这也有下载好的，大家也可以联系（我17717361475）要，免费送软件，买现成的4G模组也可以，自己学习或者控制设备都可以，模组自带温度采集传感器，有硬件学习调试比较方便，物联网一定要实战才行，软件模拟能过的东西，硬件不一定行

模组购买网店链接 https://m.tb.cn/h.UjFcy5I?tk=qgb7d45gUwl CZ3457

欢迎同行多交流，相互促进，相互学习！

下面是北京时间UTC-8 转13位时间戳，并且在OLED屏幕能看到变化 ，



             rYear=2000+((Rec_Buf1[17]-0x30)*10)+(Rec_Buf1[18]-0x30);//年

             rMon=(Rec_Buf1[20]-0x30)*10+(Rec_Buf1[21]-0x30);//

             rDay=(Rec_Buf1[23]-0x30)*10+(Rec_Buf1[24]-0x30);//



             rSHI=(Rec_Buf1[26]-0x30)*10+(Rec_Buf1[27]-0x30);//

             rFEN=(Rec_Buf1[29]-0x30)*10+(Rec_Buf1[30]-0x30);//

            rMIAO=(Rec_Buf1[32]-0x30)*10+(Rec_Buf1[33]-0x30);//

               Cyear=0;//注意这个寄存器使用前一定要清零，否则下面数是随机的，会出错

             for(i2 = 1970; i2 < rYear; i2++)//计算从1970年到现在总共有多少天，包括平年和闰年识别

               {

                if(((i2%4==0) && (i2%100!=0)) || (i2%400==0))  Cyear++;

               }



                 Count_Day = Cyear * 366 + (rYear-1970-Cyear) * 365;

                all_day=Count_Day+Mon_P[rMon]+rDay;//平年时2月按正常28天算

            if (rYear==2024||rYear==2028||rYear==2032||rYear==2036||rYear==2040||rYear==2044) //识别出闰年2月底多+1天

            {   if (rMon>=3)

              {

                all_day=Count_Day+Mon_P[rMon]+rDay+1;//统计从1970年1月1日到今天总共天数，每个闰年 2月多算一天

              }

            }

            all_day=(all_day*86400)-28800;//年月日转换成秒数，并减去北京时区差，8小时（2880秒）

            all_time=((rSHI*60*60)+(rFEN*60)+rMIAO);//统计当前卫星时钟 时。分。秒。的总秒数

            all_second=(all_day+all_time);//算出当前 格林尼治时间，年.月.日.时.分.秒.全部累计秒数，精确到秒级，不考后3位虑毫秒



             OLED_ShowNum(10 ,3,all_time,8,12);//仿真



                           //下面就是获取的10位格林尼治时间，时间戳，OLED能显示观察

             UTC_13time[0]=all_second/1000000000;//取高位值

              Device_DT[135]=         UTC_13time[0]+0x30;//格林尼治时间戳导入报文--日期 1

             Device_temperature[129]=UTC_13time[0]+0x30;//

                all_second=all_second%1000000000;//取余数



             UTC_13time[1]=all_second/100000000;//

              Device_DT[136]=         UTC_13time[1]+0x30;//格林尼治时间戳导入报文--日期 2

             Device_temperature[130]=UTC_13time[1]+0x30;//

                all_second=all_second%100000000;//取余数



             UTC_13time[2]=all_second/10000000;//

             Device_DT[137]=          UTC_13time[2]+0x30;//v格林尼治时间戳导入报文--日期 3

             Device_temperature[131]=UTC_13time[2]+0x30;//

                all_second=all_second%10000000;//取余数



             UTC_13time[3]=all_second/1000000;//

              Device_DT[138]=         UTC_13time[3]+0x30;//格林尼治时间戳导入报文--日期 4

             Device_temperature[132]=UTC_13time[3]+0x30;//

                all_second=all_second%1000000;//取余数



             UTC_13time[4]=all_second/100000;//

              Device_DT[139]=         UTC_13time[4]+0x30;//格林尼治时间戳导入报文--日期 5

             Device_temperature[133]=UTC_13time[4]+0x30;//

                all_second=all_second%100000;//取余数



              UTC_13time[5]=all_second/10000;//

              Device_DT[140]=         UTC_13time[5]+0x30;//格林尼治时间戳导入报文--日期 6

               Device_temperature[134]=UTC_13time[5]+0x30;//

                all_second=all_second%10000;//取余数



             UTC_13time[6]=all_second/1000;//

              Device_DT[141]=         UTC_13time[6]+0x30;//格林尼治时间戳导入报文--日期 7

             Device_temperature[135]=UTC_13time[6]+0x30;//

                all_second=all_second%1000;//取余数



             UTC_13time[7]=all_second/100;//

              Device_DT[142]=         UTC_13time[7]+0x30;//格林尼治时间戳导入报文--日期 8

             Device_temperature[136]=UTC_13time[7]+0x30;//

                all_second=all_second%100;//取余数



             UTC_13time[8]=all_second/10;//

              Device_DT[143]=         UTC_13time[8]+0x30;//格林尼治时间戳导入报文--日期 9

             Device_temperature[137]=UTC_13time[8]+0x30;//

                all_second=all_second%10;//取余数



             UTC_13time[9]=all_second;//

              Device_DT[144]=         UTC_13time[9]+0x30;//格林尼治时间戳导入报文--日期 10

             Device_temperature[138]=UTC_13time[9]+0x30;//         }

//--------------------------------------------
