一文读懂电感器的原理、结构、作用及分类

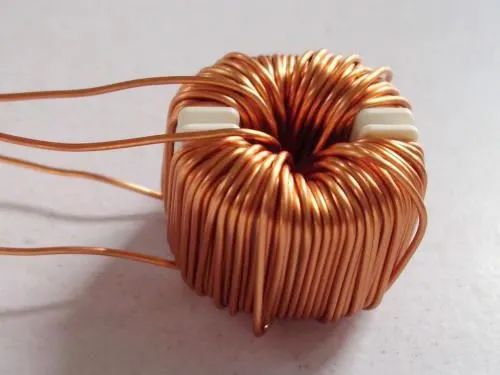

电感器是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器,但只有一个绕组。电感器具有一定的电感,它只阻碍电流的变化。



如果电感器在没有电流通过的状态下,电路接通时它将试图阻碍电流流过它;如果电感器在有电流通过的状态下,电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。

电感的原理

电感是导线内通过交流电流时,在导线的内部周围产生交变磁通,导线的磁通量与生产此磁通的电流之比。当电感中通过直流电流时,其周围只呈现固定的磁力线,不随时间而变化,可是当在线圈中通过交流电流时,其周围将呈现出随时间而变化的磁力线。

根据法拉第电磁感应定律 —— 磁生电来分析,变化的磁力线在线圈两端会产生感应电势,此感应电势相当于一个“新电源”。当形成闭合回路时,此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止磁力线的变化的。

磁力线变化来源于外加交变电源的变化,故从客观效果看,电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性

LC滤波器是一种常见的电子滤波器,用于在电路中滤除特定频率的信号。它由电感器电容器组成,可以通过改变电感器电容器的数值来调节滤波器的频率响应。 LC滤波器的设计方法可以分为两种:第一种是基于理论计算的方法,第二种是基于实验测量的方法。 基于理论计算的方法: 1. 确定所需的截止频率滤波器类型(低通、高通、带通或带阻)。 2. 根据所选滤波器类型,选择合适的电路拓扑结构。 3. 计算所需的电容电感数值。 4. 选择与所需数值最为接近的标准数值。 基于实验测量的方法: 1. 搭建一个简单的滤波器电路。 2. 测量实际的截止频率。 3. 根据实际测量结果,调整电容电感数值,直到达到所需的截止频率。 无论是哪种方法,计算所需的电容电感数值都需要用到一些公式。以下是一些常见的公式: 低通滤波器: 截止频率 f_c = 1 / (2 × π × L × C) 电感 L = 1 / (2 × π × f_c × C) 电容 C = 1 / (2 × π × f_c × L) 高通滤波器: 截止频率 f_c = 1 / (2 × π × R × C) 电容 C = 1 / (2 × π × f_c × R) 电阻 R = 1 / (2 × π × f_c × C) 带通滤波器: 中心频率 f_0 = √(f_1 × f_2) 带宽 B = f_2 - f_1 电感 L = (B / (2 × π × f_0)) × (R / Q) 电容 C = Q / (2 × π × f_0 × R) 带阻滤波器: 中心频率 f_0 = √(f_1 × f_2) 带宽 B = f_2 - f_1 电感 L = (B / (2 × π × f_0)) / (R × Q) 电容 C = 1 / (2 × π × f_0 × R × Q) 其中,Q值代表质量因数,可根据所需的带宽中心频率计算得出。 总的来说,LC滤波器的设计方法并不复杂,只需要了解一些基本原理公式即可。
