基于ESP32-CAM的RSTP协议网络摄像头

       本次介绍的程序是使用ESP32-CAM进行图像采集并将图像以RTSP协议进行无线传输。在同网络的PC上使用软件对摄像头的图像进行拉取观看。

开发环境：Arduino。

程序语言：C语言。

ESP32-CAM：

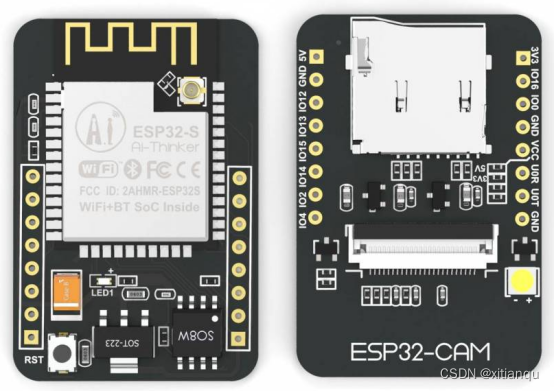

        ESP32-CAM是安信可最新发布小尺寸的摄像头模组。该模块可以作为最小系统独立工作，尺寸仅为27*40.5*4.5mm，深度睡眠电流最低达到6mA。

       ESP32-CAM可广泛应用于各种物联网场合，适用于家庭智能设备、工业无线控制、无线监控、QR无线识别，无线定位系统信号以及其它物联网应用，是物联网应用的理想解决方案。

        ESP32-CAM采用DIP封装，直接插上底板即可使用，实现产品的快速生产，为客户提供高可靠性的连接方式，方便应用于各种物联网硬件终端场合。

体积超小的802.11b/g/n Wi-Fi + BT/BLE SoC模块

产品特性

采用低功耗双核32位CPU，可作应用处理器

主频高达240MHz，运算能力高达 600 DMIPS

内置 520 KB SRAM，外置8MB PSRAM

支持UART/SPI/I2C/PWM/ADC/DAC等接口

支持OV2640和OV7670摄像头，内置闪光灯

支持图片WiFI上传

支持TF卡

支持多种休眠模式。

内嵌Lwip和FreeRTOS。

支持 STA/AP/STA+AP 工作模式。

支持 Smart Config/AirKiss 一键配网。

支持二次开发。

RTSP协议：

        Real Time Streaming Protocol，RFC2326，实时流传输协议，RTSP是 TCP/IP 协议体系中的一个应用层协议，该协议定义了一对多应用程序如何有效地通过 IP 网络传送多媒体数据。RTSP在体系结构上位于RTP和RTCP之上，它使用TCP或UDP完成数据传输。HTTP与RTSP相比，HTTP传送HTML，而RTSP传送的是多媒体数据。



        RTSP是基于文本的协议，采用ISO10646字符集，使用UTF-8编码方案。行以CRLF中断，包括消息类型、消息头、消息体和消息长。但接收者本身可将CR和LF解释成行终止符。基于文本的协议使其以自描述方式增加可选参数更容易，接口中采用SDP作为描述语言。

      本文介绍的方法使用方法是基于Arduino开发环境实现的。用到的开源库名称为：Micro-RTSP。库文件可以在github上搜索到，代码资源也上传到网盘，文末有相应的获取方式。

        将Micro-RTSP-master库添加到Arduino软件中。

        安装成功后，在第三方库示例中就可以找到例程。

        例程打开以后首先需要在wifikeys.h文件中设置一下WiFi名称和WiFi密码。

        然后需要修改宏定义。第一个宏定义是OLED显示器，如果你的ESP32 CAM有I2C接口OLED显示器，可以打开这个宏定义，并设置对应的引脚这样就可以使用显示器显示对应的输出信息；第二个宏定义是接入点模式，这种模式下ESP32会作为接入点，创建一个WIFI；第三个宏定义是使能web服务器，使能web服务器后可以在浏览器访问ESP32的IP地址就可以实时获取其图像信息；第四个是使能RTSP服务器，使能后即可通过RTSP端口获取到图像信息。可以根据需要开启对应的宏定义。

        修改完宏定义信息后，还需要根据ESP32 CAM的硬件信息修改下面的配置，我这里使用的是安信可生产的ESP32 CAM，修改对应的配置信息即可。



        修改完成后即可上传，上传成功后可以通过串口或路由器配置界面查看EPS32 CAM联网后的IP。然后打开VLC播放器。

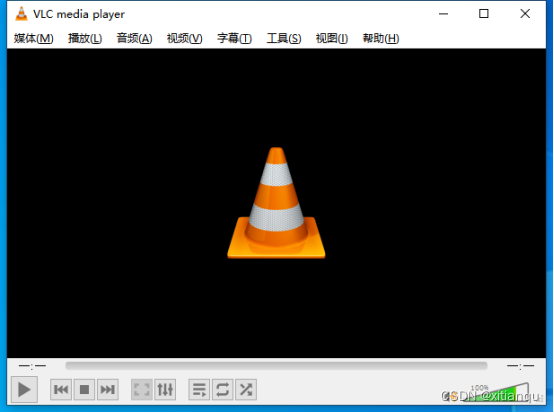

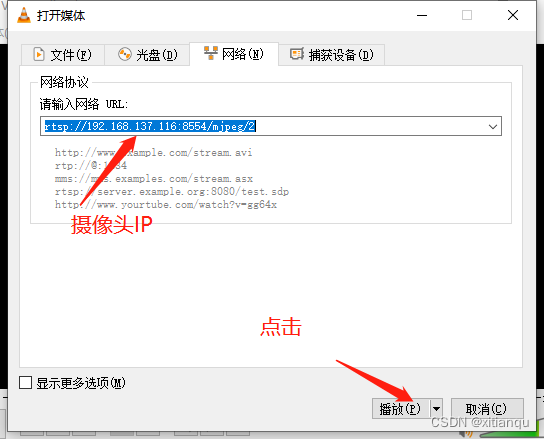

        依次选择“媒体”->“打开网络串流”。然后输入rtsp://“IP地址”:8554/mjpeg/2。最后点击“播放”，等待连接成功后就可以显示出摄像头图像。



        RTSP传输的方式延迟较大。
