是什么？

笔记本内部接口就基本上使用eDP((Embedded Display Port))作为标准接口来驱动液晶屏了

为什么？

DP1.0协议由VESA发布于2006年，DP起先最大的优点是免费，免授权免认证，因为HDMI的认证授权收费策略
eDP的推出，最大的动力来自于行业要求各个接口的低电平趋势和统一化，LVDS这一接口在eDP推出后就迅速被其取代，HDMI目前还在挣扎，但其DDC要求5V电平，未来要么降低电平/功耗，要么慢慢被DP取代

怎么做？

核心本质

与HDMI对比

比HDMI多了个1对辅助通道 AUX 和 1条热插拔检测 HPD
eDP 4对差分数据链路 Lane HDMI 3对差分数据链路 Lane
HDMI Lane 0-2 数据流格式不同，数据流控制数据都在3对差分链路 Lane
eDP 控制数据在1对差分控制数据 AUX，数据在4对差分数据链路 Lane
同步头（SYNC）+同步结束（SYNC END）+命令（CMD）+数据（DATA）+通信结束（STOP）

DP(Display Port)

![[Pasted image 20250212192358.png]]

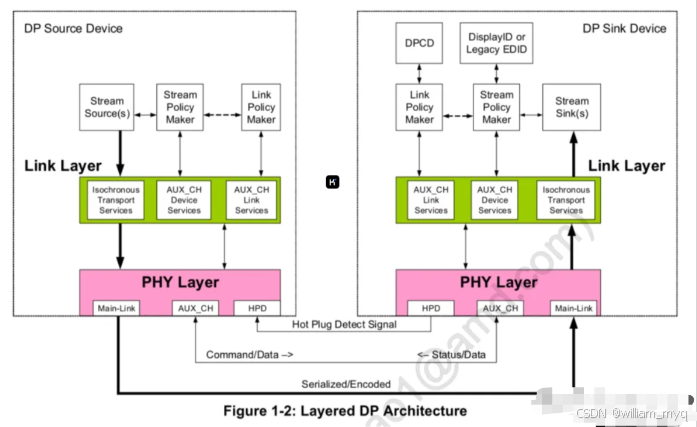

DP协议三种角色

DP Source device。这是链路中信号的发出方，根设备。
DP Sink device。这是链路中信号的接收方，叶设备。
DP Branch device。这是链路中信号的传递设备，作为中继或者选择、发散设备。这一设备包含很多设备子类，例如repeater，input switch，output switch等等，并且根据不同的branch device选择

![[Pasted image 20250212211530.png]]

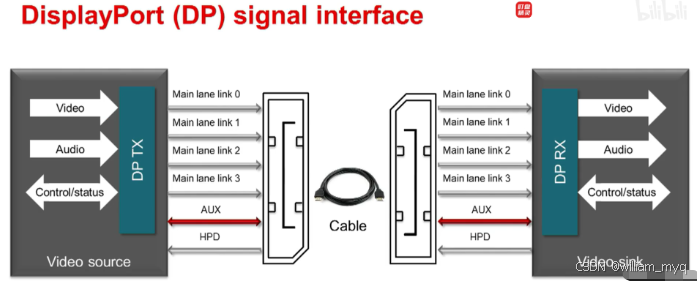

DP 三大模块

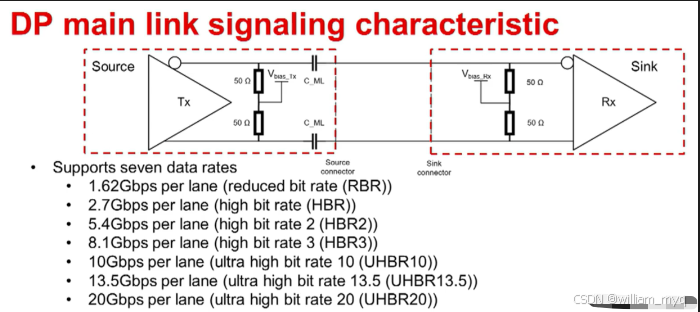

主链路(Main-link)：主链路是单向、高带宽、低延迟信道，用于传输同步串行数据流，如未压缩的视频音频
辅助通道(AUX CH)：辅助通道是1Mbit/s半双工，双向通道，用于链路管理（状态信息）和设备控制。

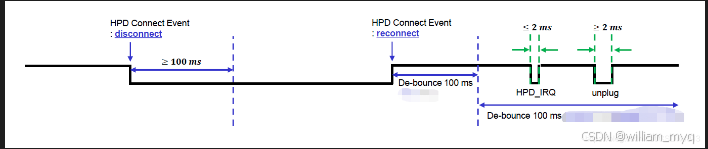

热插拔检测(HPD)信号线：HPD信号是sink to source的信号，一是用作sink的检测，接3.3V或拉高说明sink存在，拉低超过2ms说明sink不存在；作为sink设备的中断请求，当拉低0.5ms~1ms时，说明sink设备发出中断，此时source通过AUX读取sink的DPCD寄存器获知中断类型

![[Pasted image 20250212211339.png]]

AUX(Auxiliary)

包括读取扩展显示识别数据(EDID)，以确保DP信号的正确传输；
读取显示器所支持的DP接口的信息，如主要通道的数量和DP信号的传输速率；
进行各种显示组态暂存器的设定；读取显示器状态暂存器。

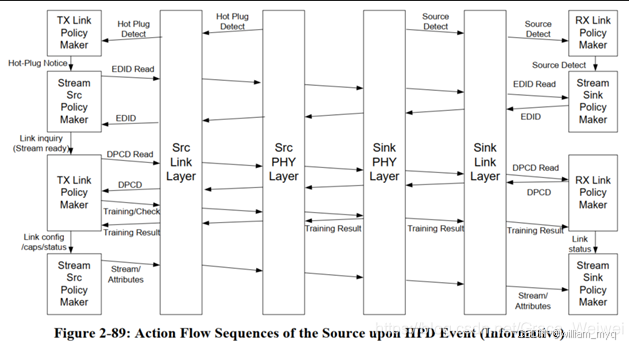

接收(sink)设备可以切换HPD信号来提示源设备启动一个AUX请求事务来读取DPCD链接/接收状态寄存器位，包括IRQ_HPD向量寄存器位。

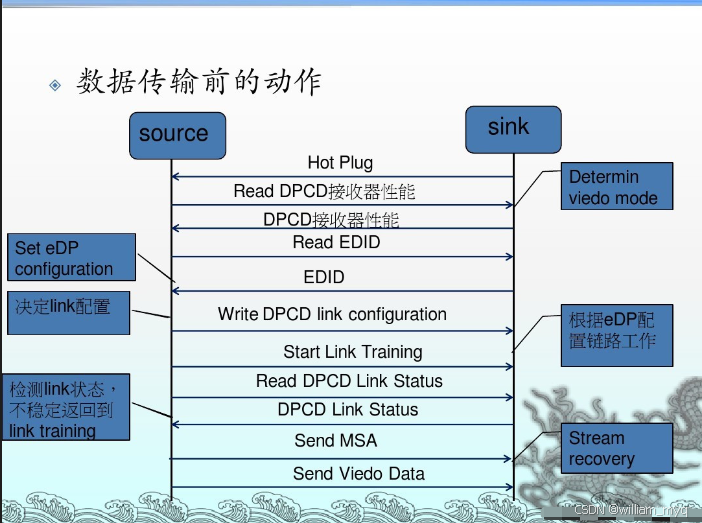

DPCD :DisplayPort Configuration Data

DP source和sink之间的信息传送通过对sink上的DisplayPort配置数据（DPCD）寄存器进行读写来实现

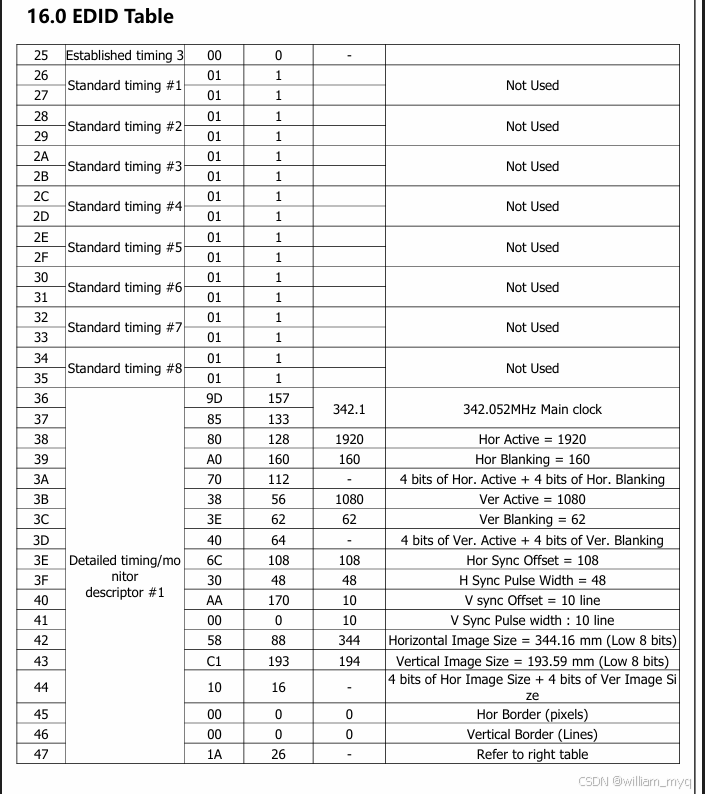

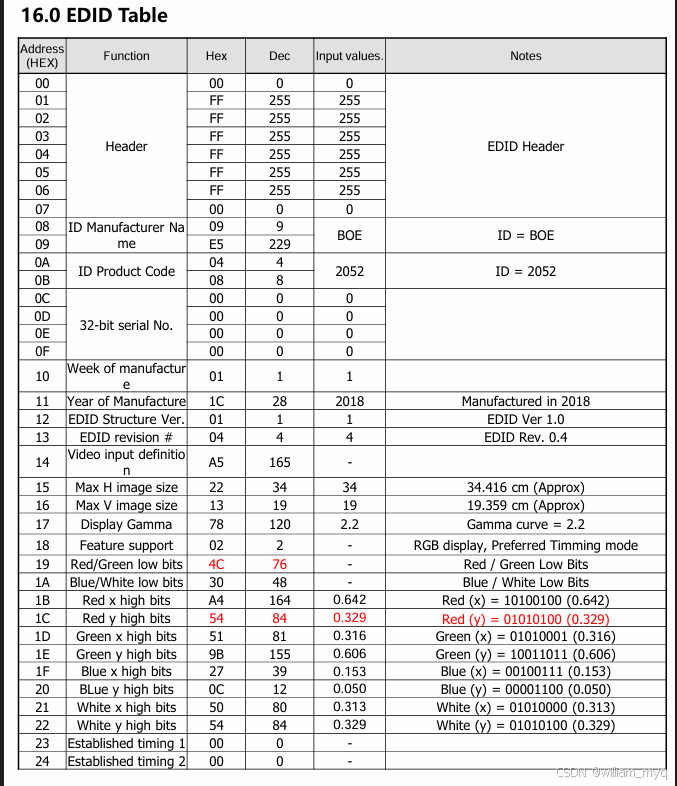

EDID

扩展显示标识数据（EDID）是一个结构化数据块，定义了DP接收装置的性能。它定义了构造、型号名称、屏幕尺寸和颜色格式

MSA和SDP

在内容传输期间，source还发送额外数据：主数据流属性（MSA）和可选的次级数据包（SDP）。
- MSA是source向sink通知其提供的视频模式详细信息的途径。
- SDP可包含多媒体内容的音频部分以及所谓的INFOFRAMES。INFOFRAMES是定义视频和音频结构的数据——sink进行解读的方式。

![[Pasted image 20250212222031.png]]

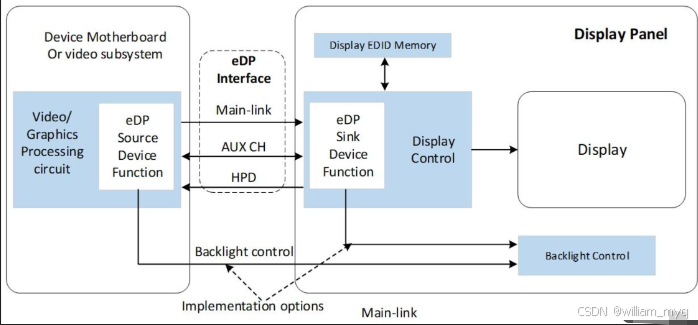

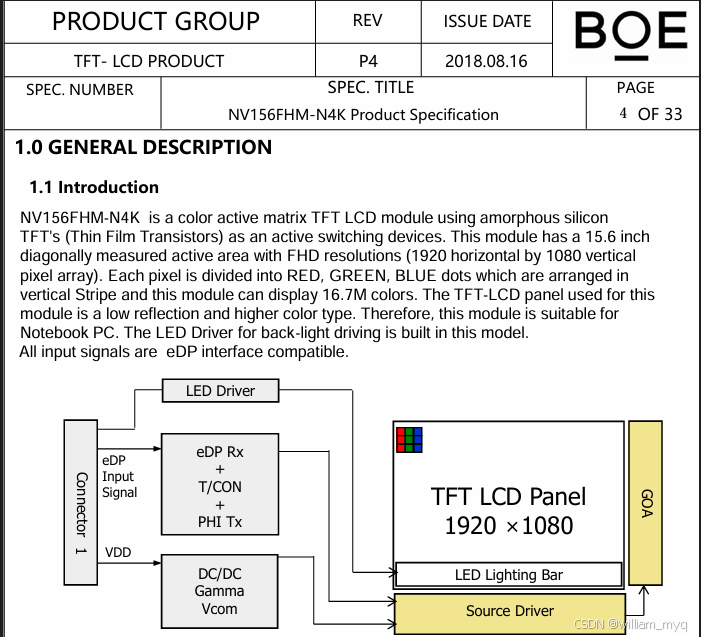

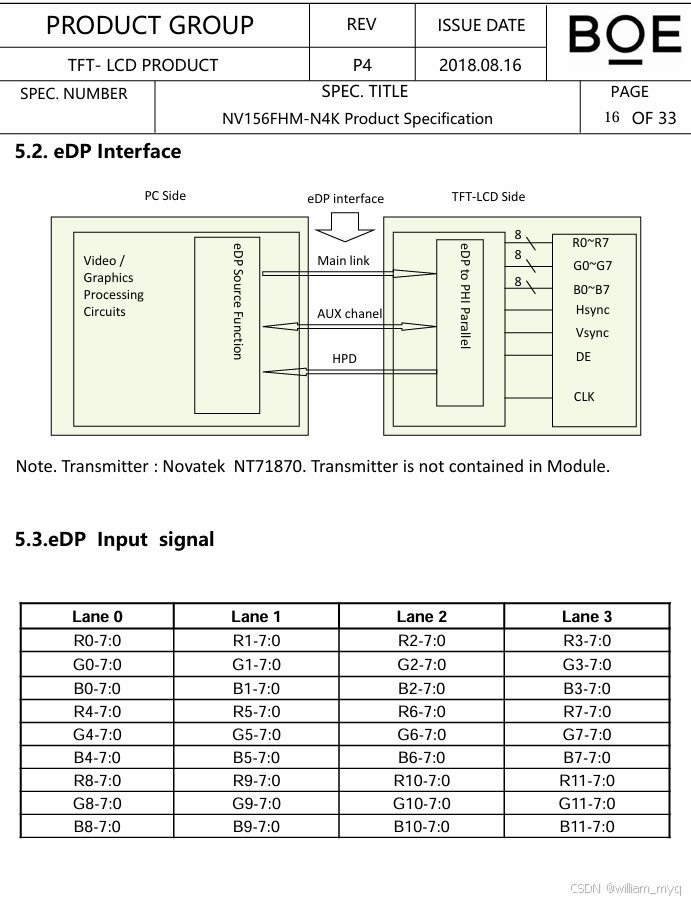

eDP(Embedded Display Port)

![[Pasted image 20250212204211.png]]

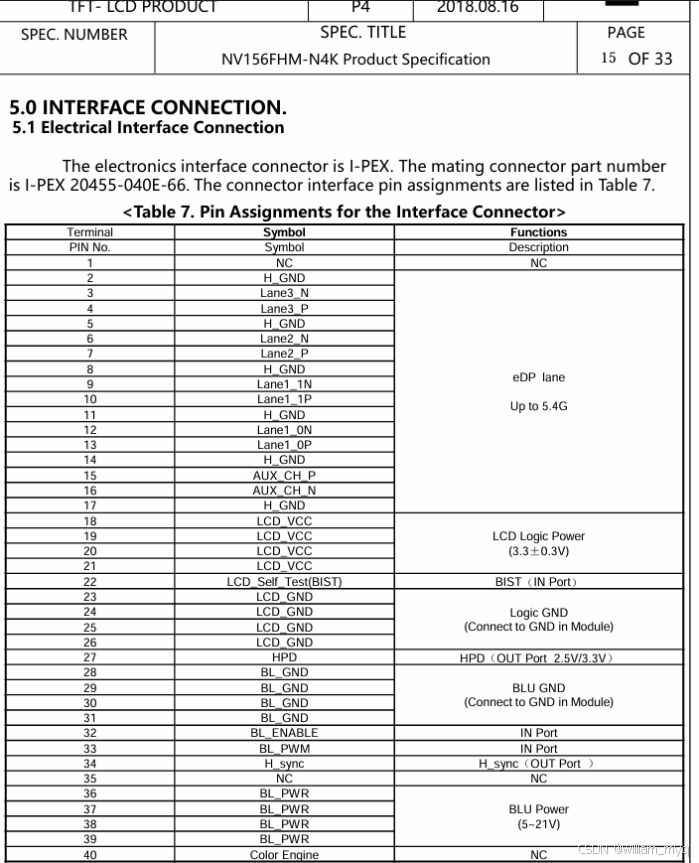

所不同的是eDP有dedicated的背光控制
为了触摸功能增加了一些自己定义的信号

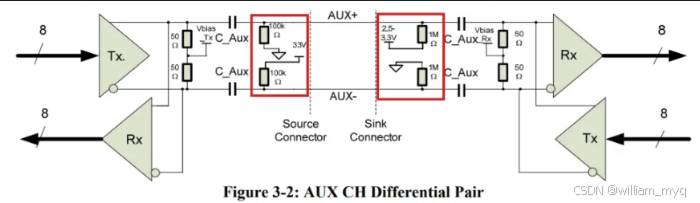

AUX通道

PHY层提供半双工双向AUX通道，用于链路配置或维护和EDID访问，使用1Mbps曼彻斯特-II编码

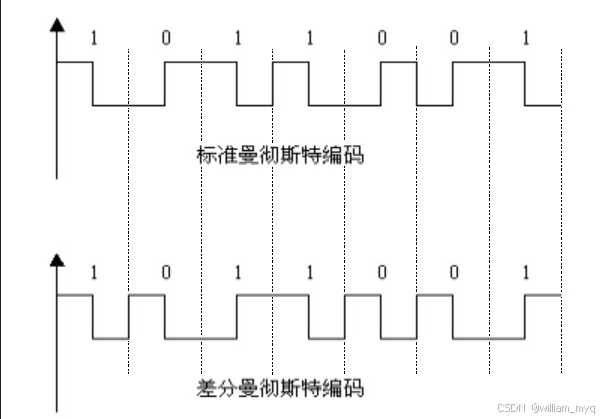

曼彻斯特编码(Manchester)

曼彻斯特码：从低到高（趋势）表示 1 或者 0；（图中，从高到低表示 1，从低到高表示 0）
差分曼彻斯特码：在每个时钟周期的起始处（虚线处）有跳变表示 0；无跳变则表示1。
- 或者说遇到 0 的时候，在起始处发生跳变。
第一个是0的从低到高，第一个是1的从高到低

![[Pasted image 20250213080840.png]]

请求和应答协议格式

AUX为半双工通信模式，通信为一问一答模式，通信由请求端发起，应答端接收后进行反馈。
请求和应答协议格式都遵循：同步头（SYNC）+同步结束（SYNC END）+命令（CMD）+数据（DATA）+通信结束（STOP）

![[Pasted image 20250213081059.png]]

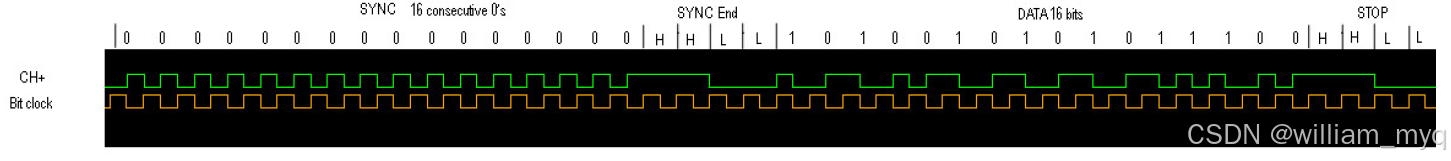

同步头由16~32个连续逻辑0曼彻斯特-II编码构成，同步结束和通信结束为两个时钟周期高两个时钟周期低构成
命令（COMM3:0）由4位曼彻斯特-II组成
- 最高位bit3为1表示DP通信，最高位bit3为0表示IIC通信。
- DP通信时，bits2:0为000为DP写操作，bits2:0为001为DP读操作；
IIC通信时bit2位表示中间状态，为1时表示启动通信，为0时表示通信中，bits1:0为IIC命令，为00时表示IIC 写，为01时表示IIC读，为10时表示写状态请求，11为保留

![[Pasted image 20250213075553.png]]
