A-B罗克韦尔 选择 POINT I/O 通信接口

概述

不同的通信接口适配器适用于不同的网络。将适配器安装到

POINTBus 背板上，以使 POINT I/O 模块可以与控制器进行通信。

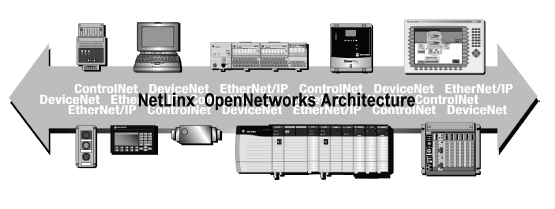

NetLinx 开放式网络架构

NetLinx 开放式网络架构是罗克韦尔自动化利用开放式网络技术实现

无缝的从顶层到车间集成的战略。基于 NetLinx 的网络(DeviceNet、

ControlNet 和 EtherNet/IP) 均使用通用工业协议 (CIP)，因此他们有共

同语言，并共享一组通用的通信服务。作为集成架构平台的一部分，

NetLinx 架构可无缝集成自动化系统中的所有组件，范围从单个网络

上的几个设备到多个网络上的多个设备( 包括 Internet 接入)，帮助您

增加灵活性、降低安装成本并提高生产率。

• EtherNet/IP 网络是开放的工业网络标准，支持显式和隐式信息

传输，使用经济、现成的以太网设备和物理介质。

• ControlNet 网络允许智能高速控制设备共享监控、工作单元协

作、操作员接口、远程设备组态、编程和故障诊断所需的信息。

• DeviceNet 网络提供对大量工厂级设备的工厂级数据的低成本、

高速访问，并可显著减少接线。

选择网络

用户可以组态自己的系统，以便在各种设备、计算平台和操作系统之

间交换信息。

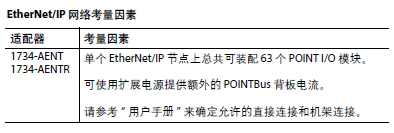

EtherNet I/P 网络

以太网工业 (EtherNet/IP) 网络协议是一种开放式工业网络标准，既支

持实时 I/O 消息传递，也支持消息交换。该协议在高度需求使用以太

网进行控制应用的背景下应运而生。EtherNet/IP 网络使用现成的以太

网通信芯片和物理介质。EtherNet/IP 网络提供极佳的驱动和 I/O 控制

性能，以及 HMI 信息处理和多种商业技术。

1734-AENT/1734-AENTR 适配器支持直接优化和机架优化的连接。直

接连接是控制器和占用插槽的任何模块( 组态数据参考该模块) 之间

的实时数据传送链路。直接连接消息传输循环进行，循环速率由请求

信息包间隔 (RPI) 在组态期间指定。机架优化连接将多个 I/O 模块的数

据组成单个数据块，并以相同的数据传输速率通过单个连接发送。在

一个系统中使用多个 I/O 模块时，机架优化连接可减少传送数据所需

的连接总数。

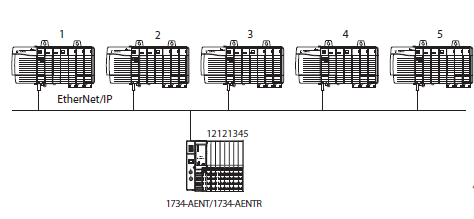

假设系统有 8 个数字量 I/O 模块连接到一个 1734-AENT/1734-AENTR 适

配器。如果使用直接连接将数据传送到这些模块中的每一个，则需要

8 个连接 - 一个连接对应一个 I/O 模块。如果使用机架优化连接传送数

据，则只需要一个连接 - 到 1734-AENT/1734-AENTR 适配器的连接。
