STM32H743使用PA0，PA1作为ADC输入的坑！！

最新推荐文章于 2024-04-14 21:04:14 发布
最新推荐文章于 2024-04-14 21:04:14 发布
阅读量4.6k 收藏 10
点赞数
文章标签： 物联网
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xsqhao/article/details/118109847
版权

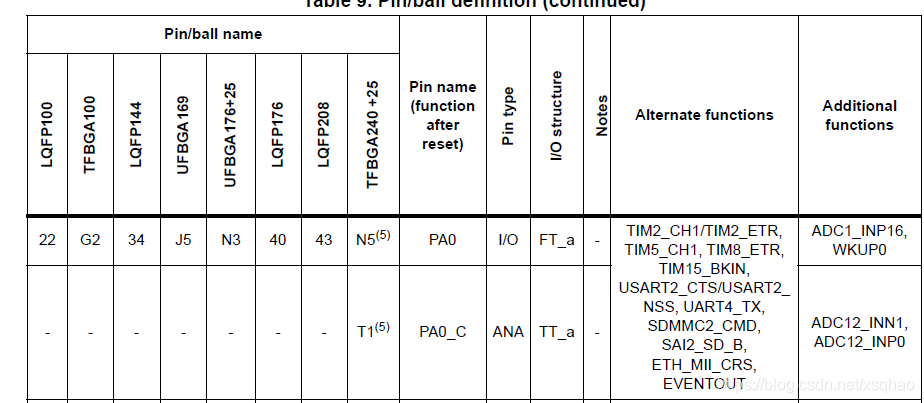

最近在使用STM32H7时，因为使用PA0作为电池电压的输入检测，也就是ADC1的通道16.
在这里插入图片描述

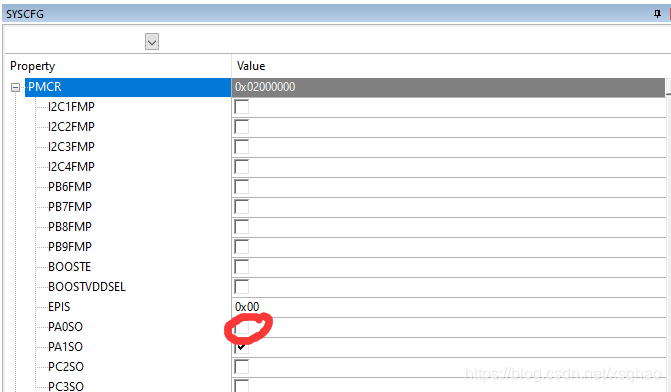

使用官方的例程运行的时候，电压检测正常。一集成到自己的大项目中，ADC采集的数据就不对，怎么搞都不行，真是很邪门。后来发现SYSCFG中的PMCR里面的PA0SO给勾上去了。系统重启的时候是不会勾上的，一运行__HAL_RCC_SYSCFG_CLK_ENABLE() ; 就勾上去了，此时ADC的PA0就不能正常采集电压了。
在这里插入图片描述

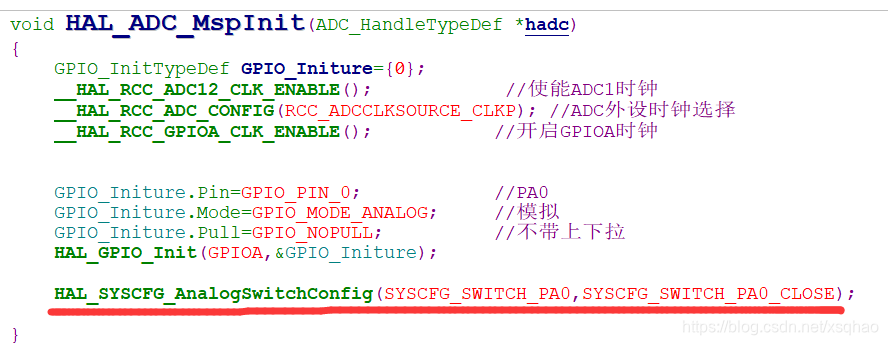

所以需要在ADC的初始化中将PA0SO的勾勾取消。
在这里插入图片描述
之后就可以正常ADC转换了，折腾了多日。。。。。。。。。。。。
