我做的是一个关于贝叶斯网络的项目，用到了QtNodes，基于我目前做的，讲解一下如何改造QtNodes用到自己项目中

一、QtNodes详细描述

1. 什么是QtNodes？

QtNodes是一个基于Qt框架的开源库，用于创建节点式图形界面。它允许开发者轻松构建可视化的应用程序，如数据流图、流程图、视觉编程工具等。通过QtNodes，用户可以通过拖拽和连接不同的节点来实现复杂的逻辑和数据处理，极大地简化了复杂系统的可视化和交互设计。

2. 主要特点

模块化设计：QtNodes采用模块化设计，开发者可以根据需要扩展或定制节点的功能。
高度可定制：提供丰富的API接口，允许开发者自定义节点的外观、行为以及数据处理逻辑。
跨平台支持：基于Qt框架，QtNodes支持多种操作系统，包括Windows、macOS和Linux。
实时交互：支持实时的节点连接和数据传输，适用于需要即时反馈的应用场景。
开源社区支持：活跃的开源社区提供了丰富的示例和文档，帮助开发者快速上手。

3. 典型应用场景

数据处理工具：如数据可视化、ETL（提取、转换、加载）工具等。
视觉编程环境：如图形化的编程工具，适用于教育和快速原型开发。
游戏开发：用于构建游戏中的事件系统、行为树等。
图像和音频处理：构建复杂的图像或音频处理流水线。

4. 基本架构

QtNodes通常由以下几个主要组件构成：

Node：基本的节点单元，包含输入和输出端口，用于连接和传输数据。
Connection：节点之间的连接，表示数据或信号的流动。
Graph：节点和连接的集合，代表整个图形结构。
Editor：提供用户交互界面，允许用户添加、删除、连接节点。

QtNodes库来源于：GitHub - paceholder/nodeeditor: Qt Node Editor. Dataflow programming framework

二.深入浅出QtNodes：构建你的第一个节点式应用

1.创建视图和场景，把场景加入视图中，把图形结构加入场景中。视图：QGraphicsView 场景：QGraphicsScene 图形结构：QtNodes::AbstractGraphModel

m_nodeProperty_widget = new NodePropertyWidget;
m_scene = new NodeGraphicsScene(graphModel);
view.setScene(m_scene);
ui->gridLayout->addWidget(&view);

2.添加节点，设置节点显示位置，添加节点间连接关系

NodeId id1 = graphModel.addNode();
graphModel.setNodeData(id1, NodeRole::Position, QPointF(100, 0));
NodeId id2 = graphModel.addNode();
graphModel.setNodeData(id2, NodeRole::Position, QPointF(100, 100));

NodeId id3 = graphModel.addNode();
graphModel.setNodeData(id3, NodeRole::Position, QPointF(0, 200));
NodeId id4 = graphModel.addNode();
graphModel.setNodeData(id4, NodeRole::Position, QPointF(200, 200));
graphModel.addConnection(ConnectionId{id1, 0, id2, 0});
graphModel.addConnection(ConnectionId{id2, 0, id3, 0});
graphModel.addConnection(ConnectionId{id2, 0, id4, 0});

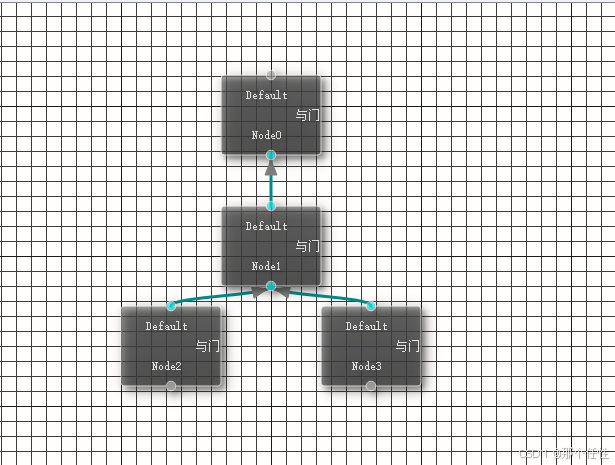

这样节点就可以显示出来了，我这个节点用了自定义的widget，后面再说这部分如何实现。

调用场景的方法setOrientation(Qt::Vertical);可以设置整体垂直或者水平。

三，自定义节点样式、扩展功能

鉴于我目前的项目，改造的内容来展示

1.每个存放自定义数据类型，在QtNodes::AbstractGraphModel子类中

//std::unordered_set<NodeId> _nodeIds;
mutable std::map<NodeId,NodeInfo> _nodeIds;

注意：节点会有复制、粘贴功能，用自定义类型后，自定义类型中的信息可是也是需要拷贝的。

在下面两个函数中实现即可！

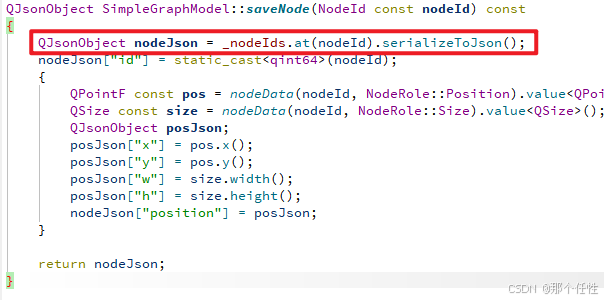

在这个函数中，把你需要拷贝节点的数据序列化到返回的json里。

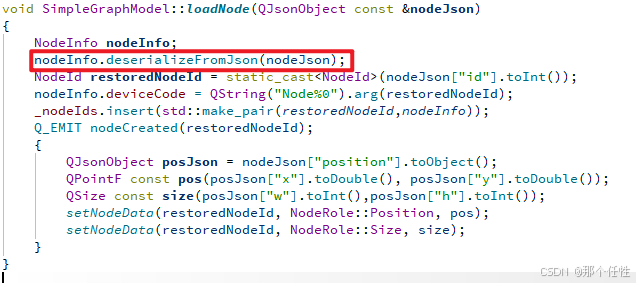

在下方函数中，把序列化的数据反序列化出来。

2.默认只支持线条，使支持箭头

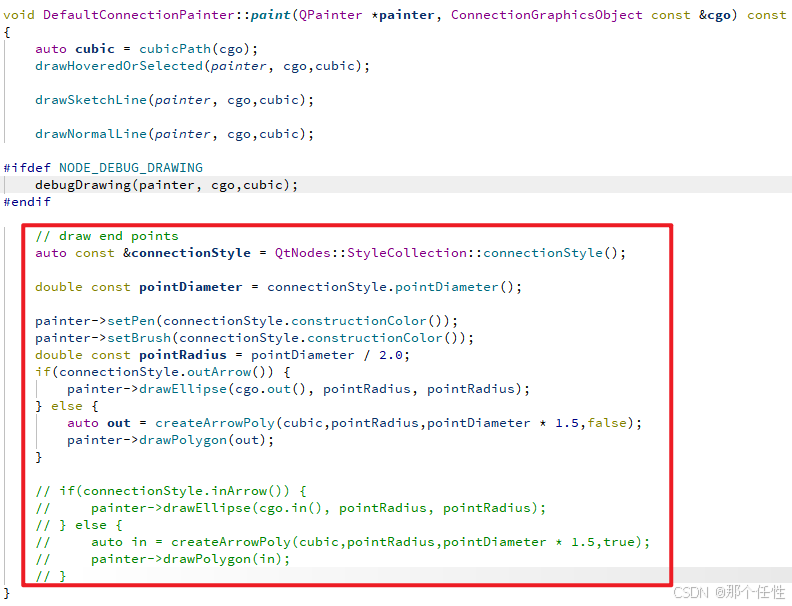

在QtNodes::AbstractConnectionPainter的子类中paint函数中实现

可以控制线段的单箭头和双箭头，我这项目中只有被指向的节点显示箭头，所以下面部分我注释了。

3.节点上显示自定义widget

在节点类中加入以下代码，这样节点上就可以显示自定义widget了，这样显示的内容和布局我们就能很好的控制了。

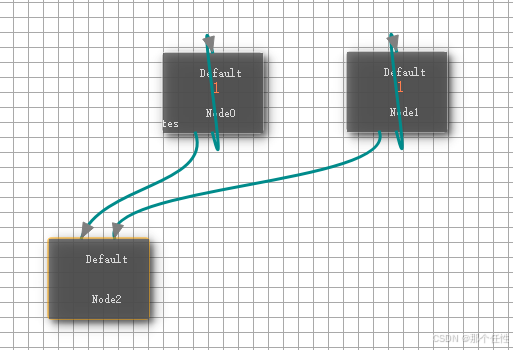

4.节点支持自己连接自己

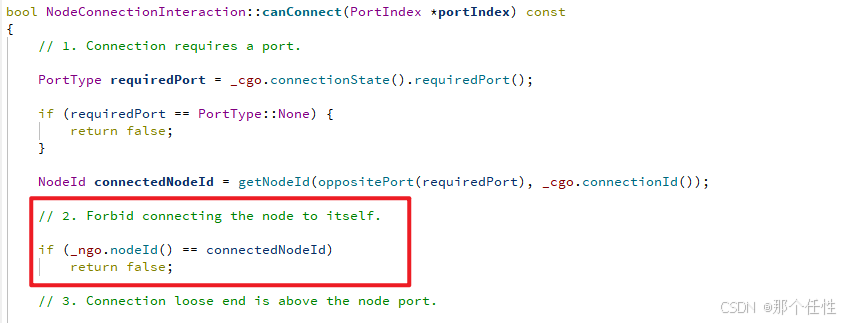

在QtNodes::NodeConnectionInteraction类中，注释掉这个判断即可。

还有一些就不全部介绍了，比如节点双击事件、节点和鼠标右键菜单自定义、节点全选、通过鼠标拉取来选择节点、节点连接只允许一端连接一端等等。

5.节点的连线端点，平均分配

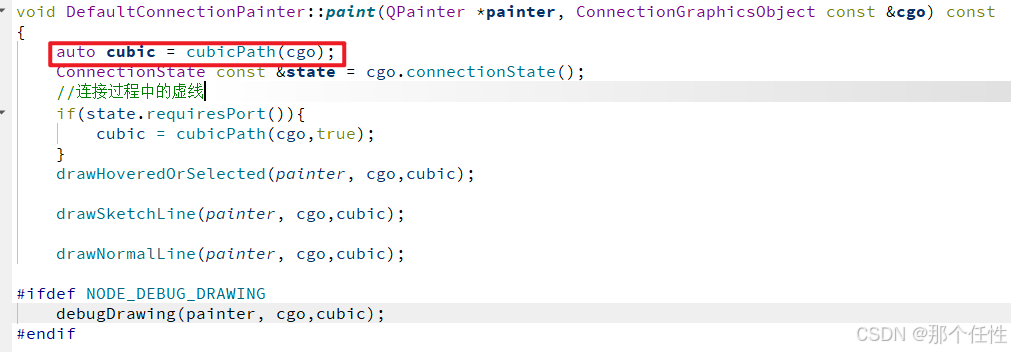

在DefaultConnectionPainter::paint函数中，cubicPath函数中获取的连线路径

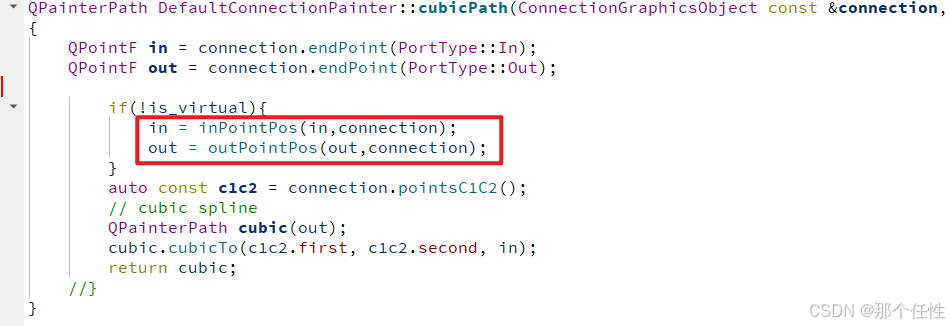

进入cubicPath函数中，in,out就是原来的两个端点，可以根据原in和out点，再根据与此节点连接的节点数量和坐标重新分配x坐标就好了，inPointPos和outPointPos就是我重新分配x坐标的函数。

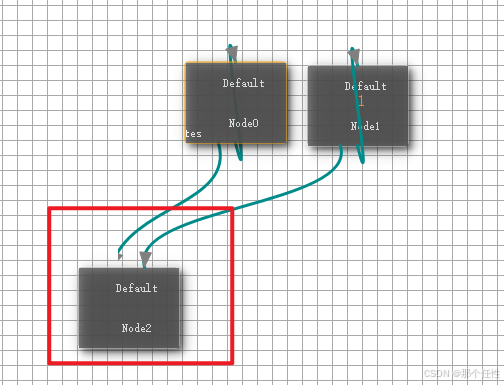

这时候会出现上述这种情况，节点往边上移动一些，线端点就显示不全了。

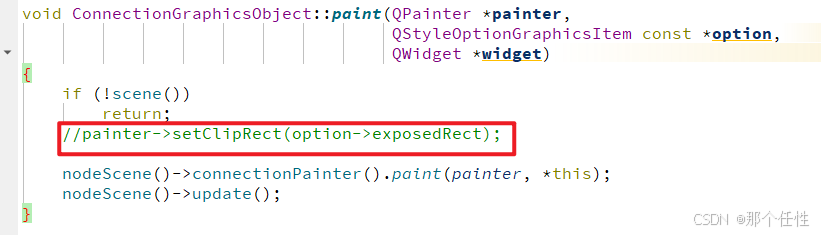

ConnectionGraphicsObject::paint函数里的这行代码记得注释掉，他会限制绘制区域。

这时候就好了
