PADS Layout 设计规则的设置与使用

        在将原理图导入 PCB 后，进行 PCB 设计之前，我们首先需要进行设计规则的设置，包括安全间距、线宽规则、布线规则和网络规则，下面以 PADS Layout VX.1.2 版本的设置为例进行简单介绍。在菜单栏的设置下可选中设计规则。

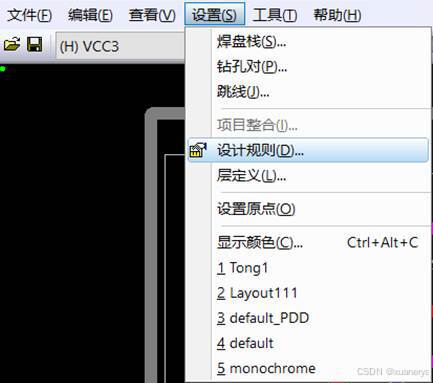

图1-1 【设计规则】菜单命令

一、设计规则的设置

1. 默认规则设置

       下面介绍默认安全间距和默认布线规则的设置，首先是默认安全间距。

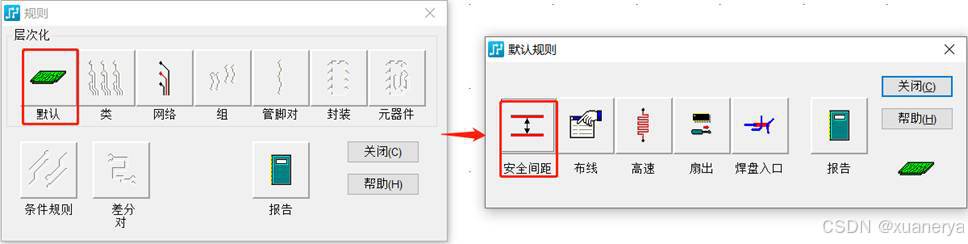

图 1-2 【安全间距】选择对话框

       在规则界面选中“默认“，在默认规则界面选择”安全间距”，可进行安全间距的设置。

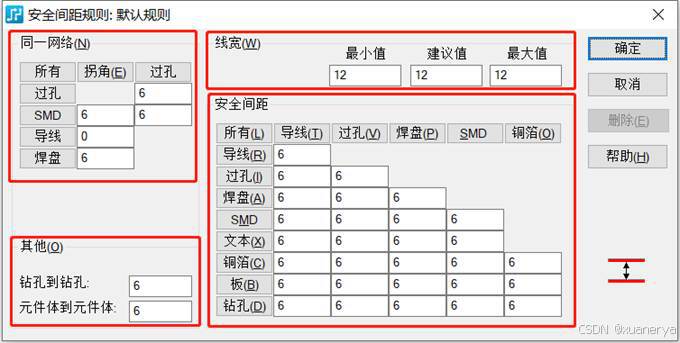

图 1-3 【安全间距规则】对话框

包括安全间距以及布线线宽设置。安全间距包括不同网络的安全间距、同一网络的安全间距、钻孔之间以及元件体之间的安全间距。线宽包括最小值、建议值以及最大值，布线默认选择用建议值进行布线，也可通过无模命令 ”w+线宽大小“ 进行设置，该线宽大小需在最小值与最大值之间设置。

其次是布线规则，在默认规则界面选择”布线”，可进行默认布线规则的设置。

图 1-4 【默认布线规则】选择对话框

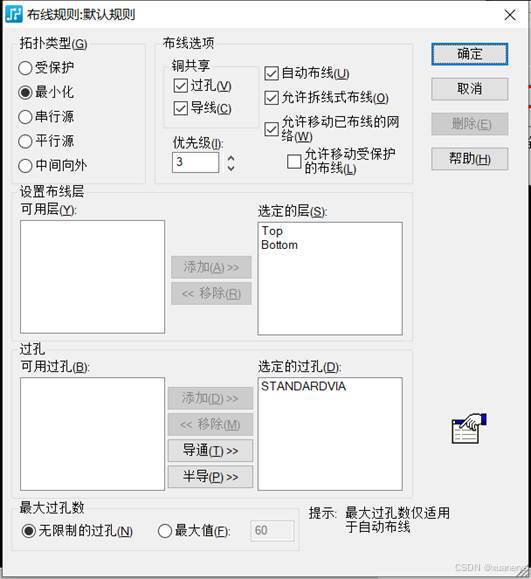

图 1-5 【默认布线规则】设置对话框

2. 个别网络规则设置

       当我们需要对个别网络进行设置时，可选择网络进行设置，进行了特殊设置后的规则下会显示网络符号。，如图1-6所示。

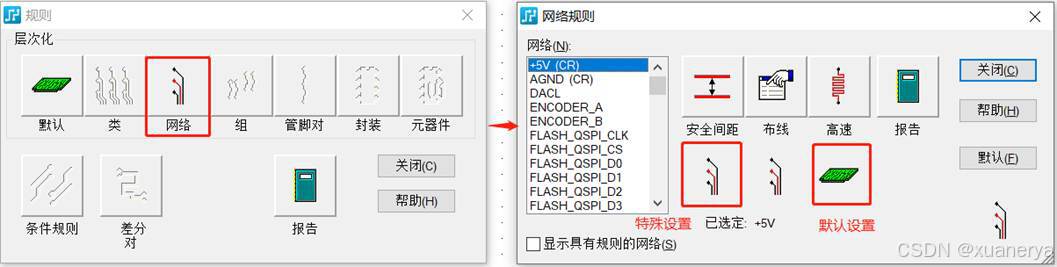

图 1-6 【网络规则】设置对话框

二、设计规则的使用

1. 设计规则的使用

       在 PCB 布线过程前，需要打开在线 DRC 后，在设计规则下进行 PCB 设计。通过无模命令 “DR+P/W/I/O”（P、W、I、O对应“防止错误”、“警告错误”、“忽略安全间距”以及“禁用”命令）。

2. 验证设计

       完成布线后，可在菜单栏的工具下可选中验证设计进行安全间距与连通性等的检查。

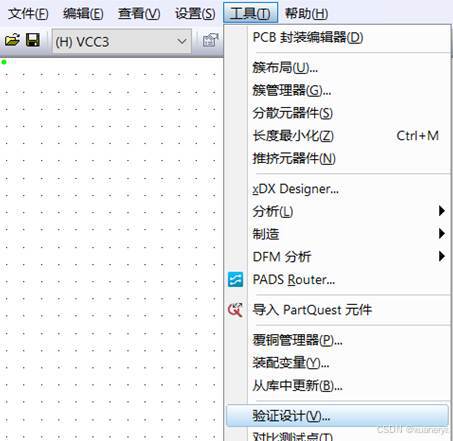

图 1-7 【验证设计】菜单命令

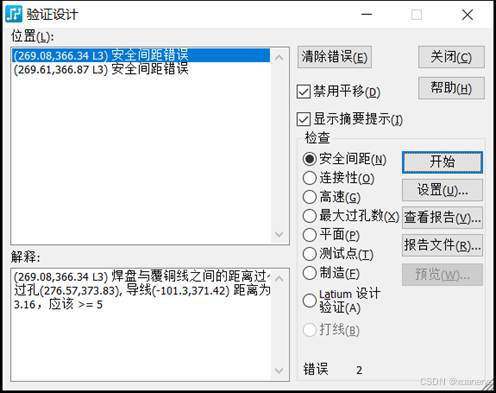

图 1-8 【验证设计】对话框
