Allegro PCB封装怎样赋3D模型

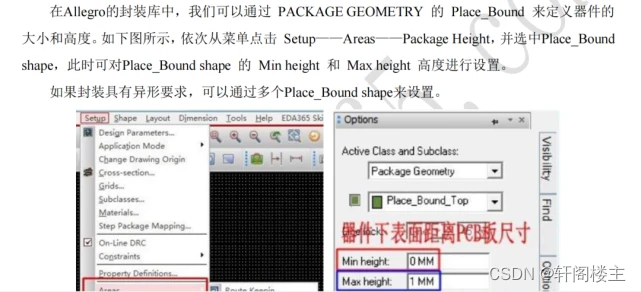

1、方式一 —— 设置器件高度
在这里插入图片描述

2、方式二 —— 指定STEP模型
2.1、Step 3D模型库

2.2、软件环境的设置和 STEP 模型库路径设置
在这里插入图片描述 D:\Cadence\Cadence_SPB_17.4-2019\share\local\pcb\step

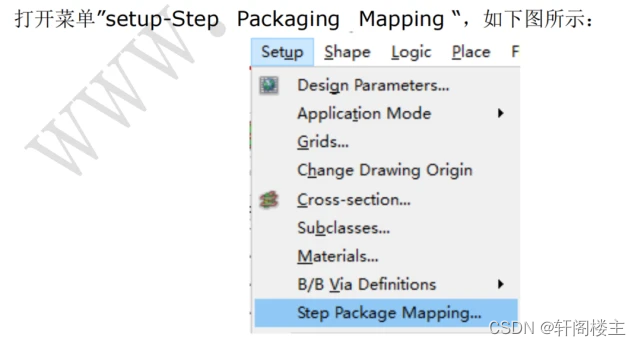

2.3、指定STEP模型

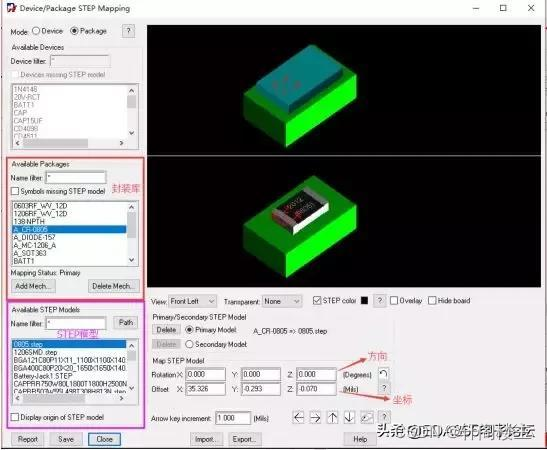

即可打开 STEP 模型指定的对话框，如下图。上面红框内是 PCB上的封装列表，下面紫框是库中的 STEP 模型列表。
指定Step步骤：首先，选定PCB上的封装；

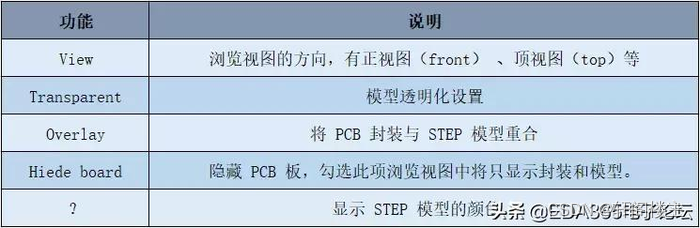

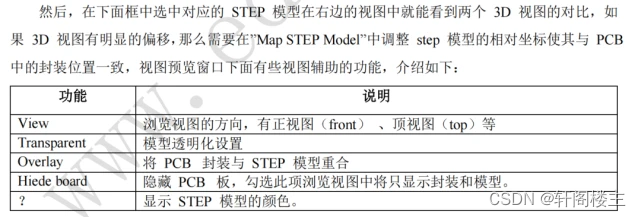

然后，在下面框中选中对应的 STEP 模型在右边的视图中就能看到两个 3D 视图的对比，如果 3D 视图有明显的偏移，那么需要在”Map STEP Model”中调整 step 模型的相对坐标使其与 PCB中的封装位置一致，视图预览窗口下面有些视图辅助的功能，介绍如下：

在这里插入图片描述

在这里插入图片描述通过以下例子简单介绍如何借助视图辅助功能来调节STEP 模型位置。

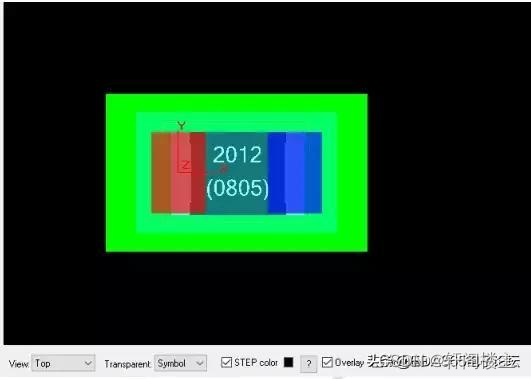

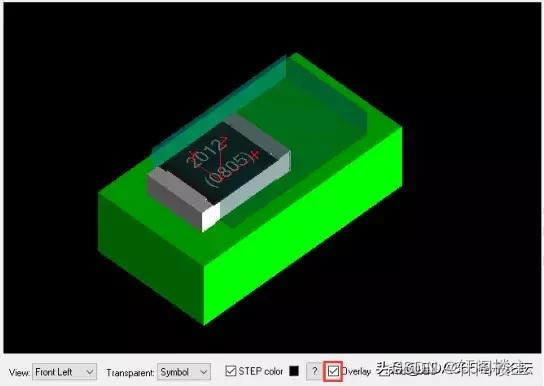

首先，勾选overlay 将上下模型重叠，我们可以看到 STEP 模型有明显的偏移。

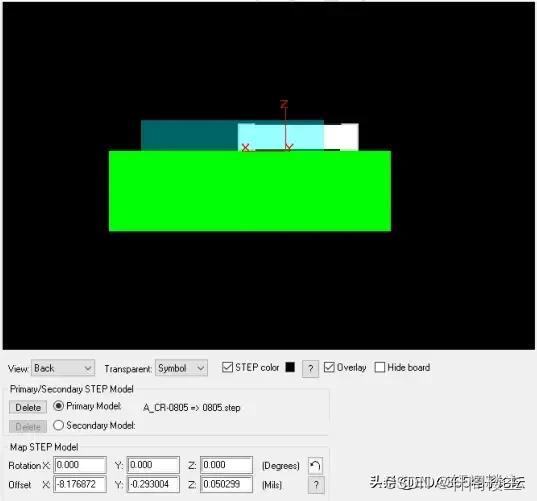

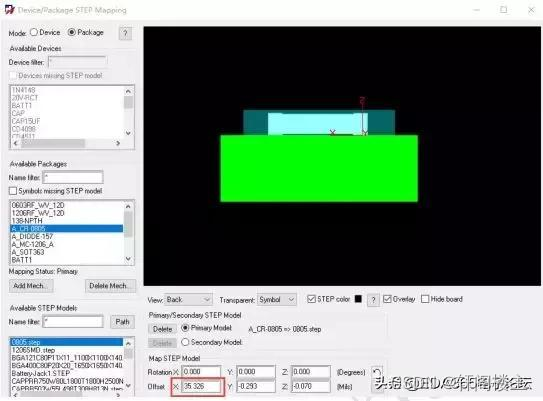

在这里插入图片描述然后调整视图角度，在 view 中选择”Back” 可以看到 PCB 封装与STEP模型在 X 轴上有偏移。

在这里插入图片描述我们需要将 STEP 模型的 X 轴坐标增加一些，调整X轴坐标直至模型置中。
然后将 View 调整为”left”，可以观察到模型与封装在 Y 方向上有偏移，调整模型居中。

在这里插入图片描述如有必要可以切换到其他 View 看下吻合效果。

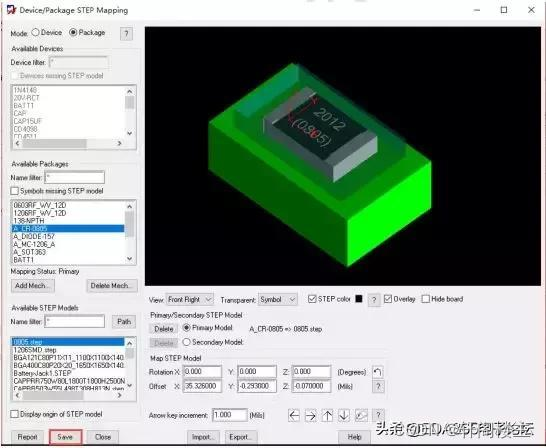

如果模型方向不对的话可以调整 Rotation，上下有偏差的可以调整 Z 轴相对位置。调整完有位置偏差的器件可以需要点击 save 保存。

在这里插入图片描述保存退出，Allegro PCBEditor 再次调用这个封装的时候会自动加载STEP 模型。

对每个元器件封装加载3D 模型并保存，这样3D 模型库就建好了，PCB 调用的时候会显示逼真的 3D 效果。

调整位置合适后点击保存，继续赋值3D模型。
pkgmap3d_20220713T021814.map要放在那个位置
然后直接点击”3D”图标

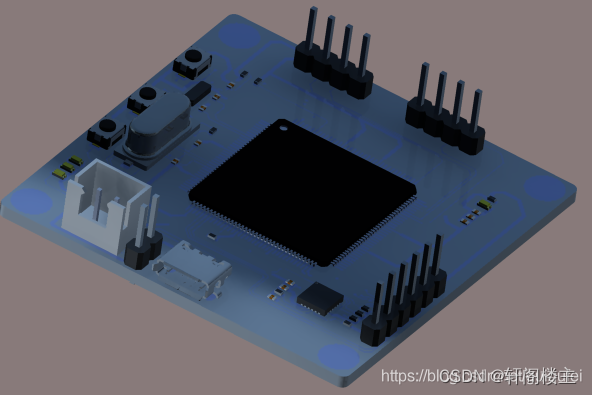

在这里插入图片描述来显示整版的 3D 效果图。

在这里插入图片描述如果在整版的效果图中发现有位置不合适的元件，需要重新调整位置。

allegro导出3D文件

第一步在allegro中预览板子的3D模型

在allegro中查看板子的3D模型图:  View  ->  3D View

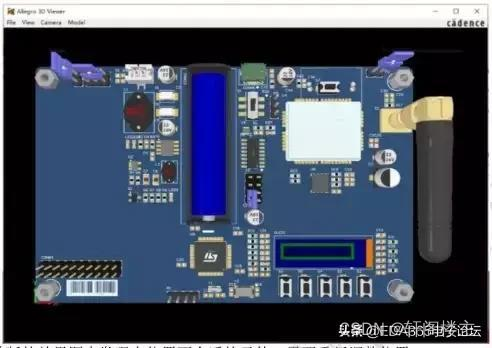

即可查看如下图所示的所示板子的3D模型图

在这里插入图片描述在allegro中查看板子的各个模型，确认没有出现问题后将3D模型以setp的格式导出，如下图所示：

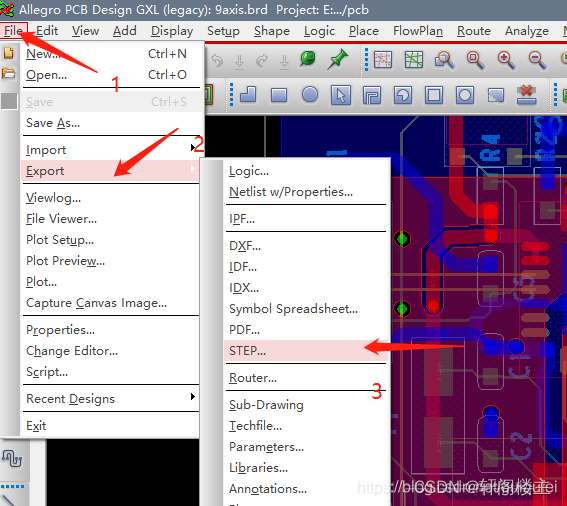

File -> Export -> STEP

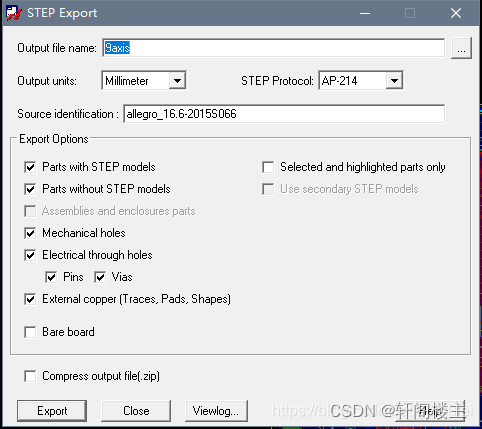

在这里插入图片描述执行以上步骤之后出现如下图所示的，设置输出类型以及单位，注意[x]勾选下面的选项，不然输出的stp文件导入三维设计软件会导致所有的器件都集中在中心一点。

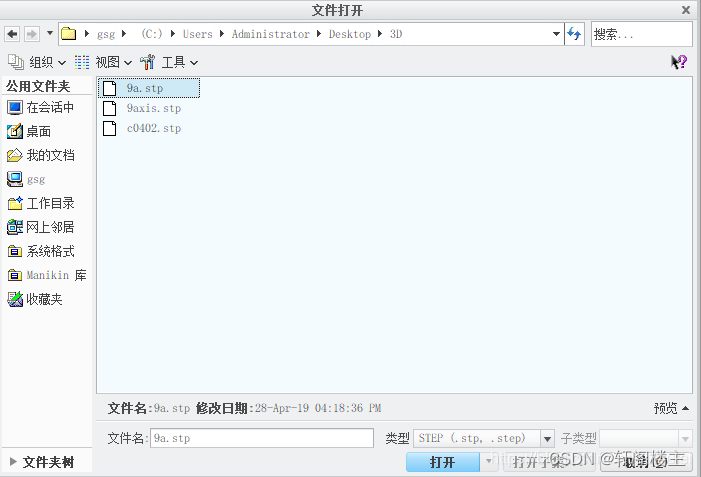

在这里插入图片描述生成stp文件之后将文件导入proe or Creo 软件。

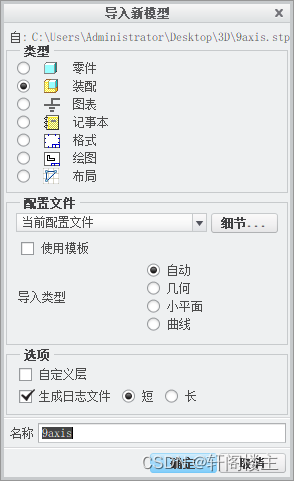

在这里插入图片描述导入新模型选择装配，生成日志，给导入的模型起新名称
图5 导入stp格式文件

如果设置的stp导出参数有问题会导致输入proe之后所有的文件集中在板子中心，如下图6所示。

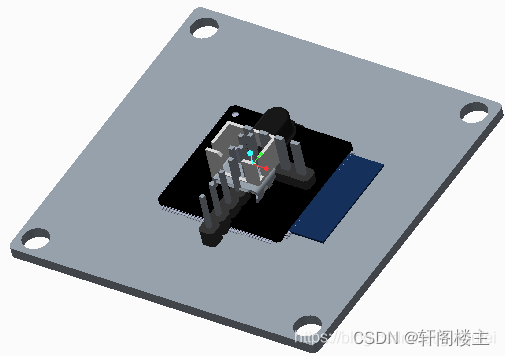

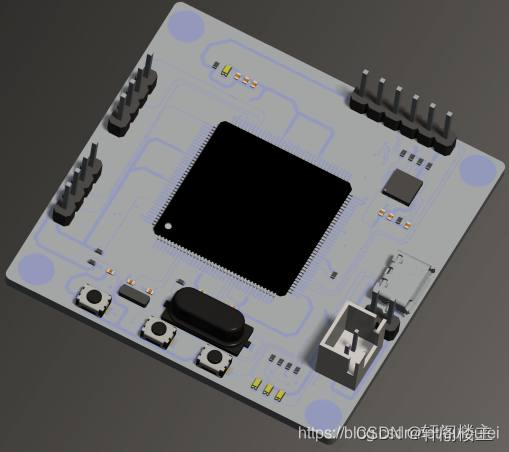

在这里插入图片描述正确的导入模型渲染图如下图7、图8所示。
图7 导入正确的模型渲染图（1）

在这里插入图片描述图8 导入正确的模型渲染图（2）

标题

在键盘上使用数字12345678可以将PCB从上下左右前后等不同角度进行预览显示。也可以按住shift按键后按鼠标滚轮来任意角度拖动进行任意角度旋转PCB角度进行360度任意角度预览。

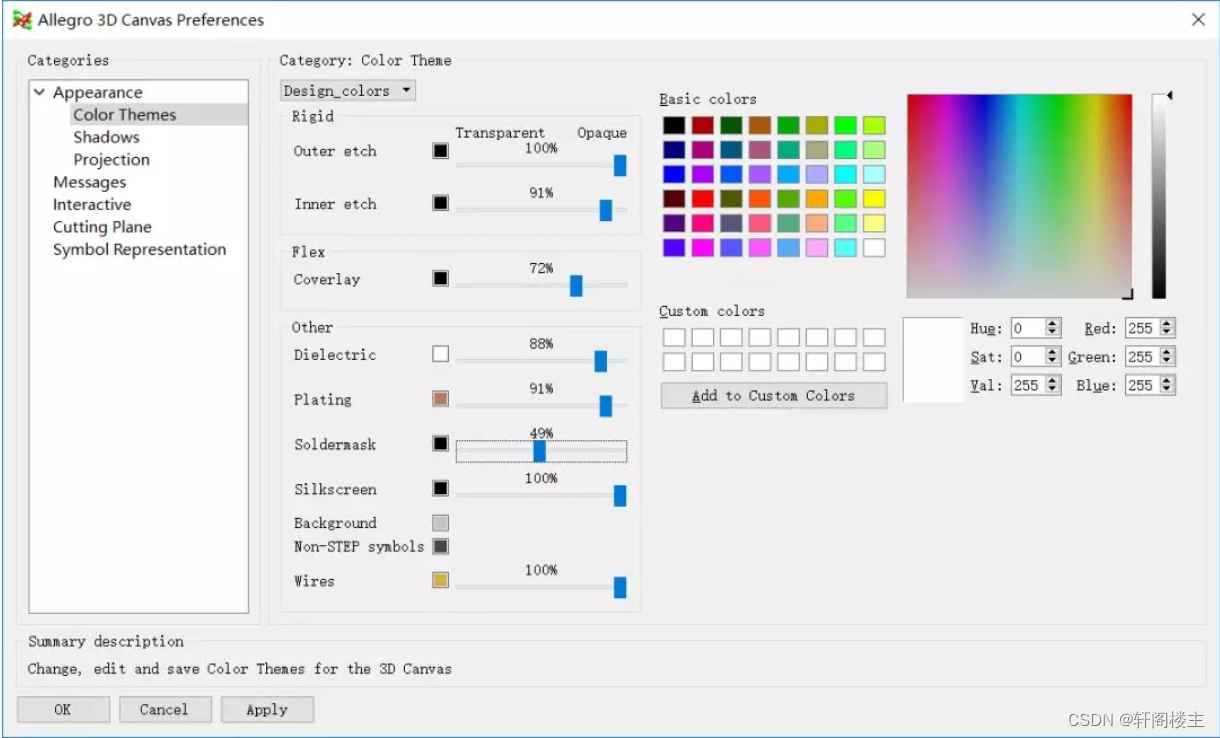

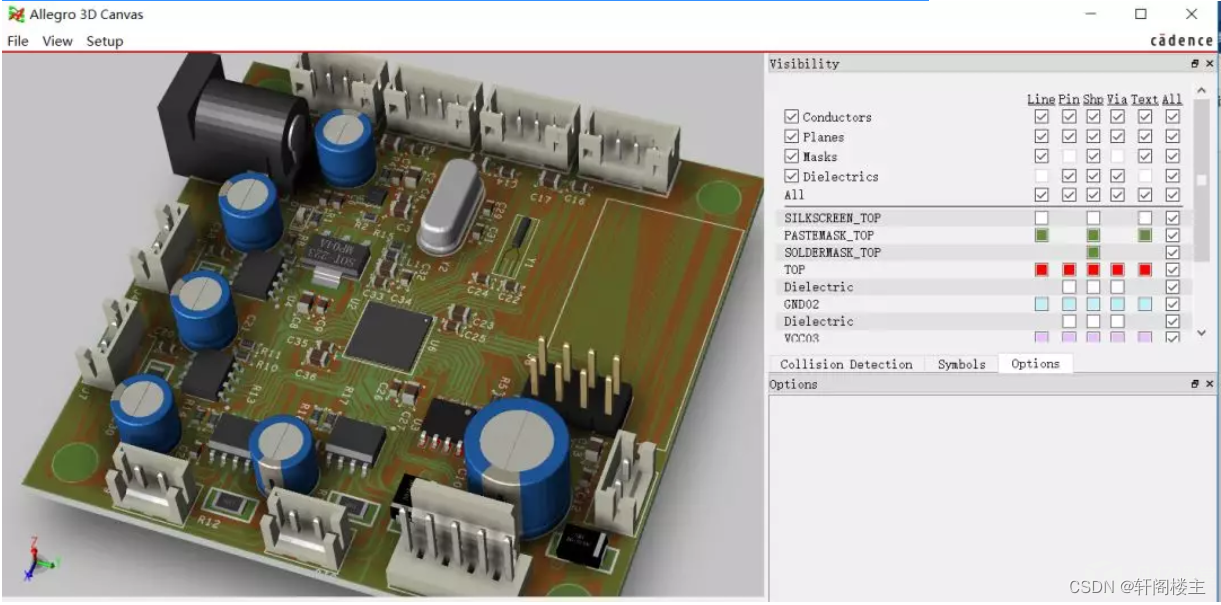

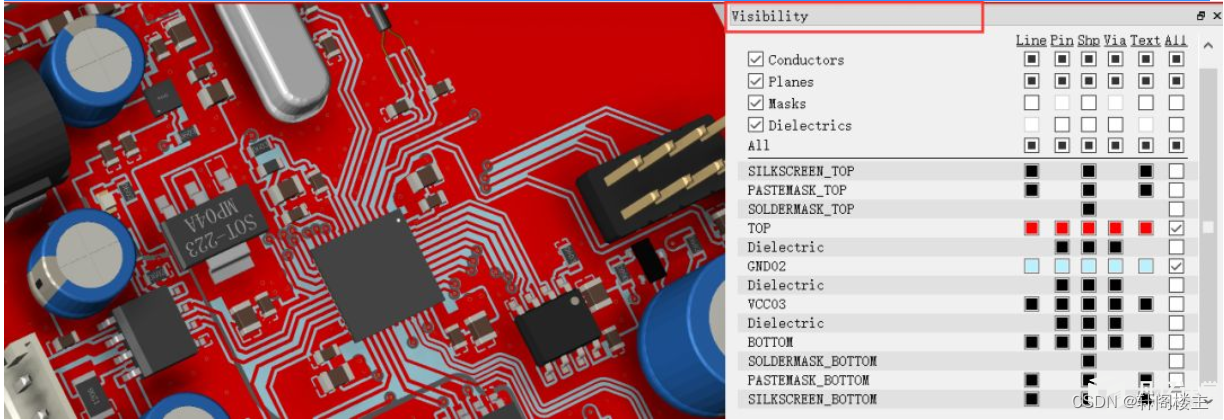

在这里插入图片描述右侧的Visibility 用来控制3D模式下可视化显示的对象，可以对PCB板中涉及到的层进行打开关闭的显示。

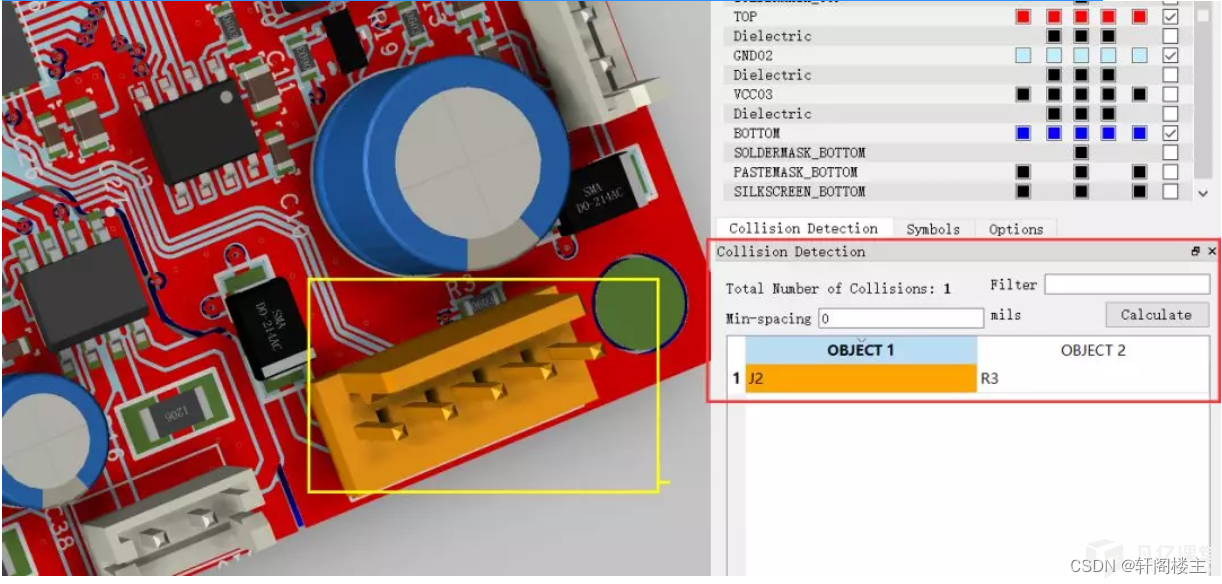

Collision Detection可以让工程师做干涉碰撞检查，在min-Spacing输入间距的数值以后，Allegro会检查存在间距干涉的器件。比如J2和R3存在干涉，点击后可以黄色高亮实现出来方便工程师进行修改。

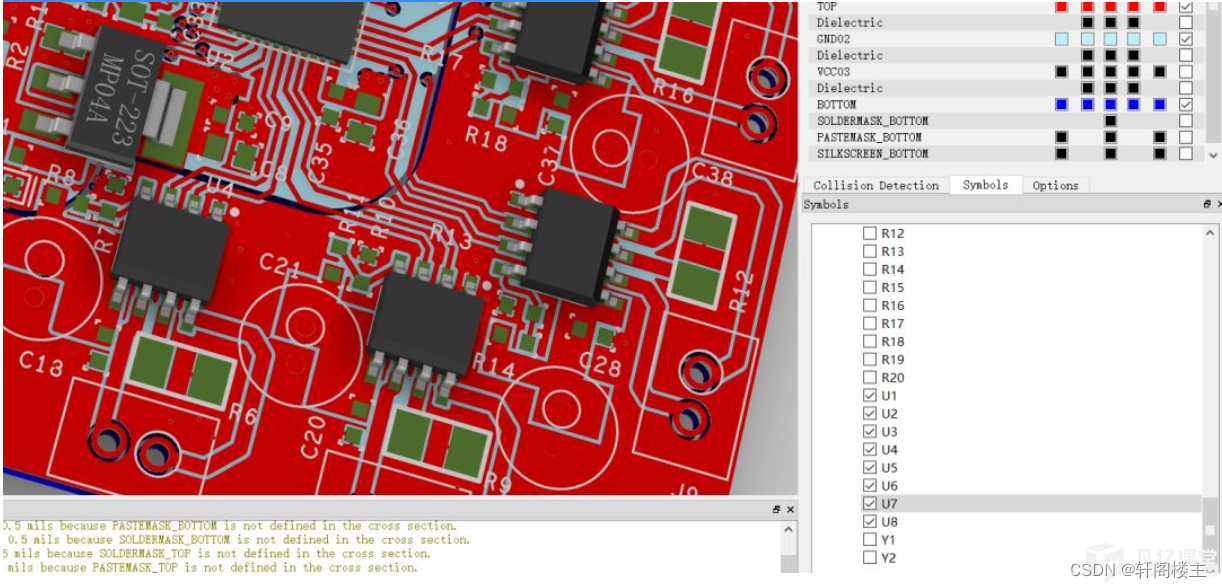

在这里插入图片描述 Symbols可以对PCB上存在的所有元件进行显示，也可以反向显示。通过高亮方式，可以让工程师清楚元件在PCB所处在的位置，便于观察设计中存在的问题。

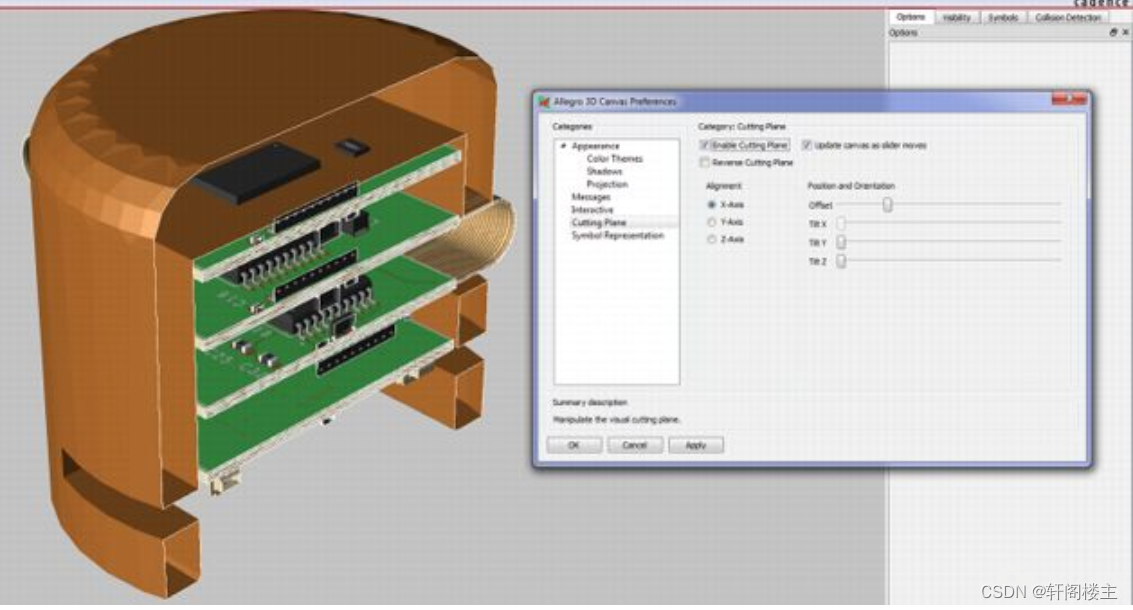

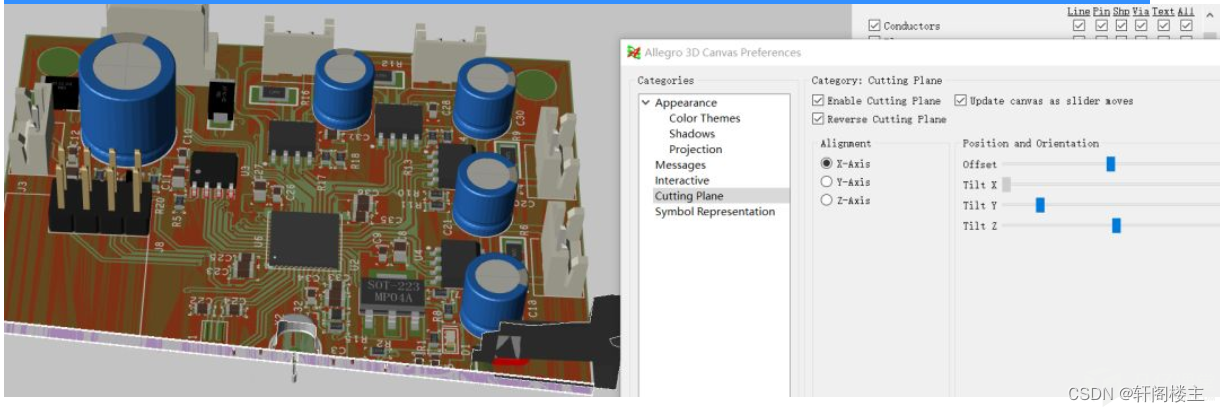

能够支持3D X,Y,Z方向的任意角度虚拟裁切，可以让工程师更加容易观察到设计中存在的潜在风险。
在这里插入图片描述通过上面的学习让我们看到了全新的Cadence Allegro 17.2 3D PCB效果，可以允许工程师在3D环境下对PCB存在的问题进行更加直观的检查和发现。这样做成为减少潜在设计问题的重要方法之一，对于提升设计效率以及设计的准确性是有很大帮助。
