cadence 之 allegro设置网络飞线以及网络颜色和取消设置的颜色

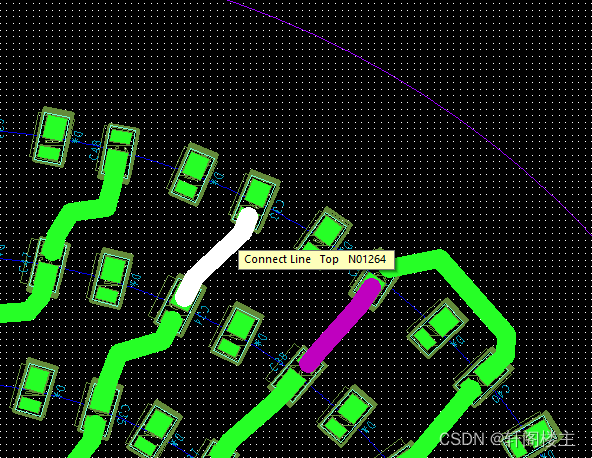

1.对应网络线上所有的颜色全部修改，包含管脚，过孔，飞线，已经走好的线，

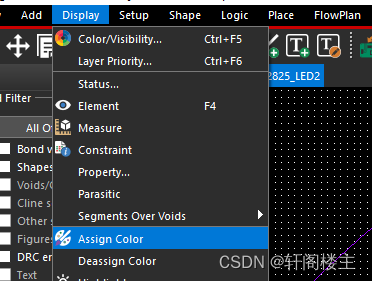

(1).选择Display—Assign Color后，在Options框中选择对应的颜色，在FInd框中 只选择Nets。

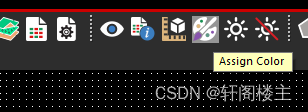

或在工具栏选中Assign Color

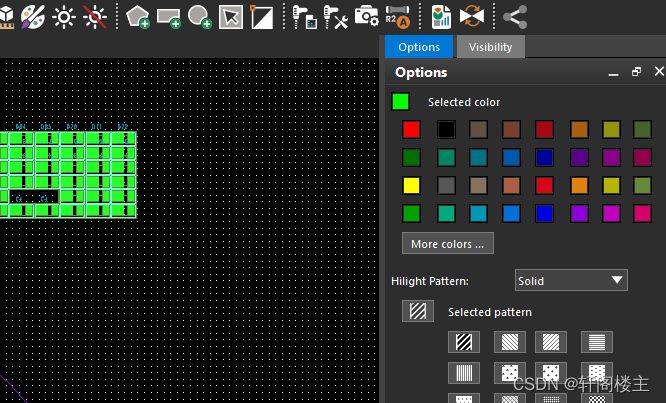

(2).在右侧Options面板选择颜色。

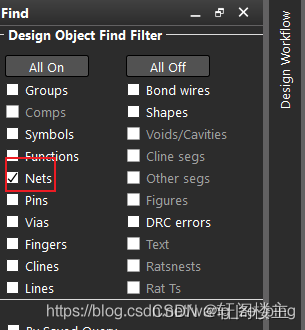

(3).在Find面板中选中Net（如果要对器件高亮可以选择Symbol）

(4).点击需要修改的网络即可（如果要对器件高亮可以点击元器件）。

2.若只修改对应网络上的某一个颜色，例如，只修改过孔或者管脚，则进入显示颜色列表中修改。

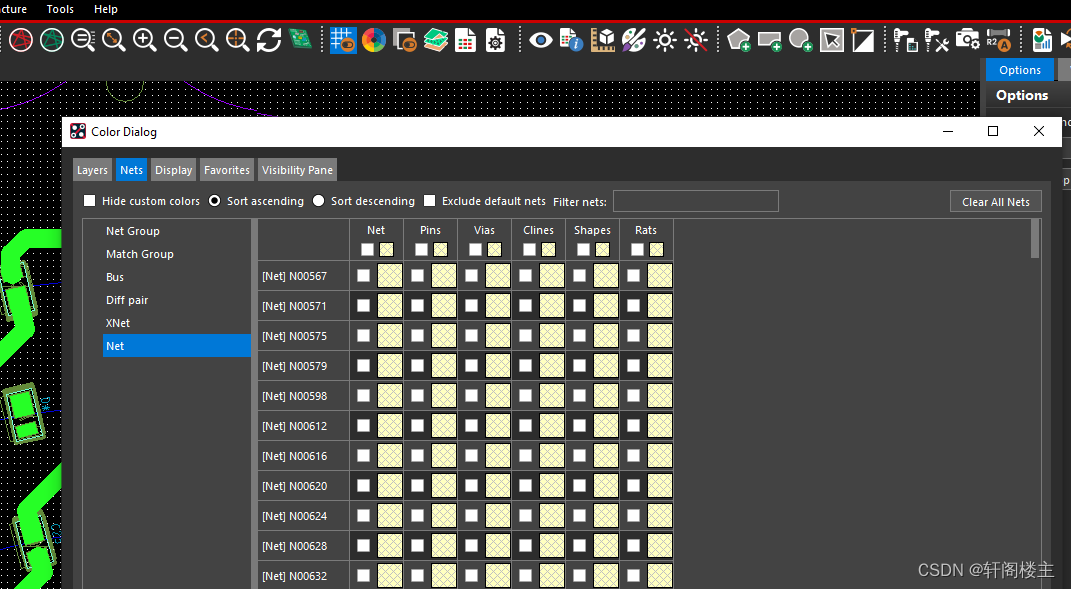

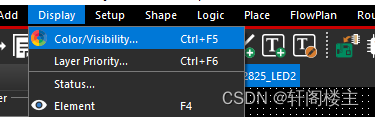

(1).选择Display—Color/Visibility后,进入Color Dialog对话框，选择Nets,选择对应需要修改的网络中的单元即可。

3.取消高亮或恢复配置颜色前的状态

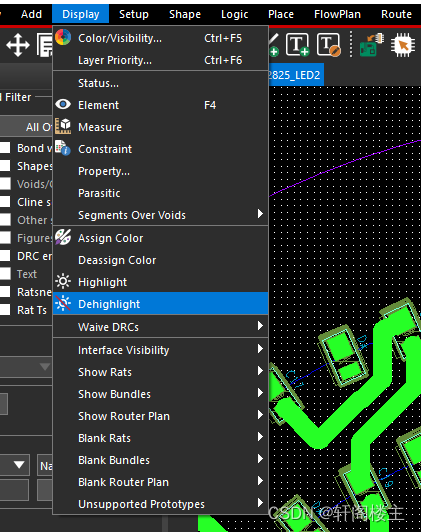

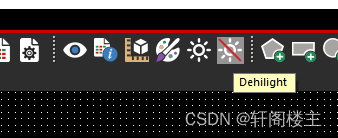

(1).对某个已经高亮的网络恢复之前的状态，即取消高亮，点击Display中的Dehilight(或者点击工具栏对应图标)

或

（2）.在Find面板中选中Net，在Options面板中将Retain objects取消勾选（这一步很重要，否则无法正常取消高亮）

（3）.点击待取消的引脚网络（或元器件）即可取消高亮。
