论文地址：Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks
代码地址：GitHub

背景

R-CNN 三部曲之完结篇，在上一篇物体检测需要 Selective Search 获取 proposal，然后神经网络分类基础上，将获取 proposal 和 detection 合并为同一个神经网络，算法更加 graceful 并且速度和准确度都有提升。
这里写图片描述

方法

可以理解为将提取 proposal 的步骤也抽象为了一种 R-CNN。conv 层最后一层每个像素为中心，提取不同尺寸，不同比例的 proposal（RPN），之后计算是否属于前景，并且求得 bounding box regression（是不是很像 Fast R-CNN 干的事情？）。在这之后再使用 Fast R-CNN 中的 RoI Layer，进而对 proposal 分类。过程图：
all
图片来源1

RPN

对于最后一层卷积层产生的 feature map，使用 3x3 的全连接层（类似卷积），每个点就会产生与 conv 层相同 feature 维度的一个向量。后面又接了 ReLU，这样每个点的 feature 就有了。
下面再说说对每个点提取 proposal，作者提出 anchor 的概念，咱就暂且叫他“茴”吧2，每个点不同尺寸，不同比例提取 k 个 proposal 。此处不明白，k 个 proposal 的 feature 有什么不同，每个 proposal 会对应产生是否是前景/背景值，以及位置回归值。很奇怪作者未做任何提及，难道是在每个 anchor box 里面 pooling 了一把？

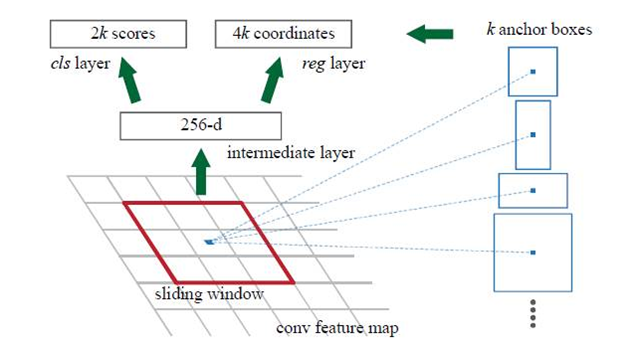

RPN
图片来源3

Loss Function

与 Fast R-CNN 非常相似，

L ({p i}, {t i}) = 1 N c l s \sum i L c l s (p i, p * i) + λ 1 N r e g \sum i p * i L r e g (t i, t * i)

$L(\{p_i\},\{t_i\})=\frac{1}{N_{cls}}\sum_iL_{cls}(p_i,p_i^*)+\lambda\frac{1}{N_{reg}}\sum_ip_i^*L_{reg}(t_i,t_i^*)$
等号右面第一项是前背景分类的目标函数，第二项是 bounding box regression 的目标函数。最小化两者之和，关于等式定义，首先说系数。作者想要前后两项的比重基本上是1：1，所以不管系数有何意义，咱都可以认为系数为 1 即可。
第一项

pi $p_i$ 表示每个茴的 ~~四种写法~~前背景的预测值，

p∗i=1{i是前景} $p_i^*=1\{i是前景\}$ ，

Lcls $L_{cls}$ 是 ln 函数。
第二项可以参考前一篇 Fast R-CNN，具体值如下：

图片来源 4

训练方法

使用 batch 进行训练，每个 batch 大小约为 256 个茴，正负样本 1：1。
如何确定正负样本？正样本标定规则：

如果茴与 ground truth 有最大 IoU，标记为正样本；
如果茴与 ground truth 的 IoU > 0.7，标记为正样本。

事实上，采用第 2 个规则基本上可以找到足够的正样本，但是对于一些极端情况，例如所有的茴与 groud truth 的 IoU 不大于 0.7，可以采用第一种规则生成。
负样本标定规则：如果茴与 ground truth 的 IoU < 0.3，标记为负样本。剩下的既不是正样本也不是负样本，不用于最终训练。
训练网络时，卷积层使用前面模型 (ZF/VGG net) 初始化参数，后面随机初始化。使用 VOC 数据集训练。

整个网络训练方式

由于获取 proposal 和 detection 两个网络共用卷积层，采用交替训练方式。具体方式：

先训练 RPN 网络，conv 层使用 Imagenet 数据集 pre-trained 参数初始化，训练全部网络层；
再训练 R-CNN 网络，conv 层使用 Imagenet 数据集 pre-trained 参数初始化，训练全部网络层。每幅图片的 proposal 从上步得到，此时这两个网络是全部分离的；
使用上步中的参数初始化网络，只 fine-tune 特有层，不修改 conv 层；
保持 conv 层不变，fine-tune 特有层，不修改 conv 层。

测试图片时，最后还需要加入非最大值抑制，减少不必要的重叠 proposal。
