烟花三月，春风渐起，论坛看遍，相中神车，UU125。

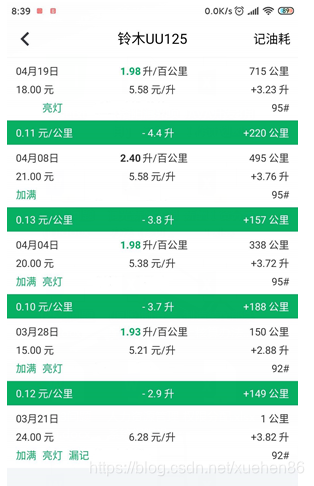

先上一张油耗。

一、准备
用了几天以后感觉仪表盘没有时间显示，太不方便了。于是觉得改装一下仪表盘，顺便加了一个USB充电口。
1、用的材料如下：
液晶仪表一个、插头若干（2.8mm）、USB、线束随意、电线若干（我从公司报废的台式机上剪的），材料见下图：

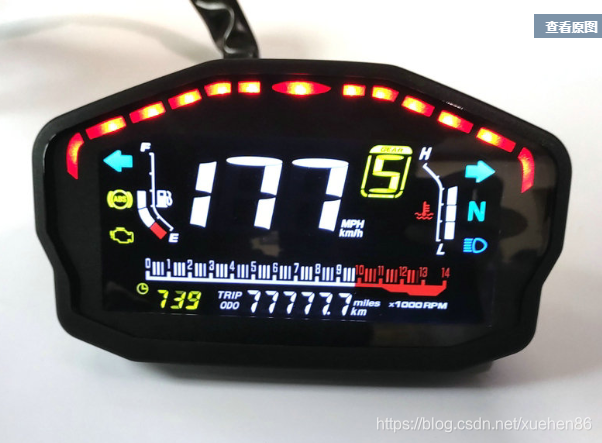

①这个表是不到二百块钱，垃圾表，商品描述也不清楚，买后发现这个表没有远近光显示，也没有电压报警，日光下亮度也不太好。建议大家多看看

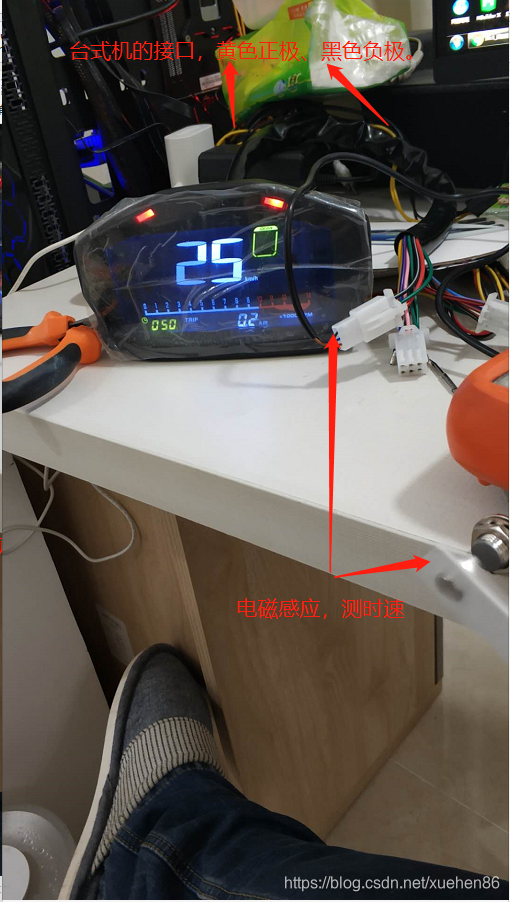

表买以后用万能表量了一下台式机的几个插头，发现正好是12V的就测试了一下仪表和USB

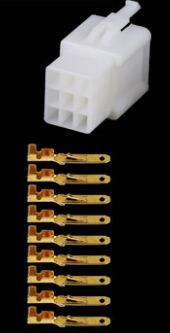

②想着以后还能改回原装的仪表，所以不打算破线，全部买的9P的接头

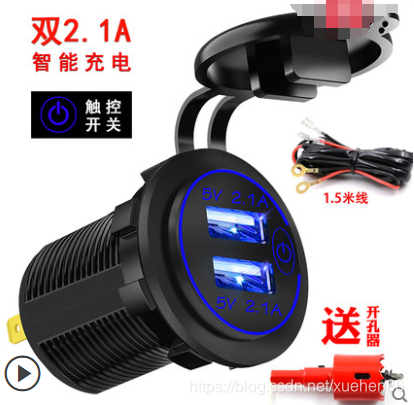

③买的这个USB，带开关，本来想买带电压的，想来想去还是买给带开关的比较好，另外送的这个一米五的线本来是准备接转速的，也没用上

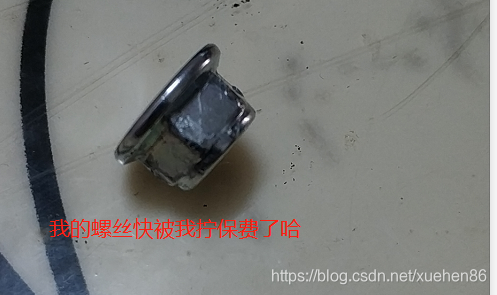

2、所需工具：万能表（主要测各个线的电压）、电钻（USB开孔用）、尖嘴钳（拆仪表盘白壳里的塑料）、长柄的十字螺丝刀（固定仪表盘的螺丝比较深，随车工具不太好拆）、电熔枪（需要焊接电磁感应的转速）、10毫米的套筒（接转速表可以用，不接就不需要了）
二、动手

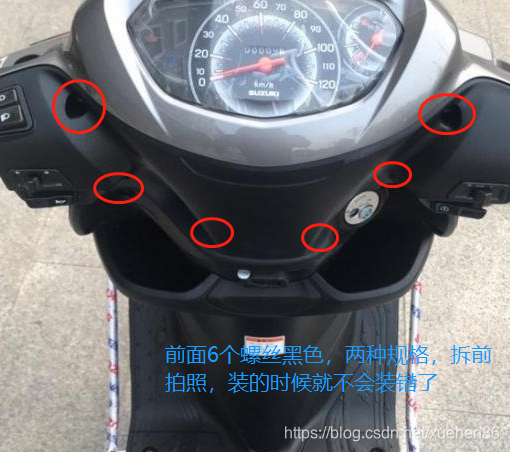

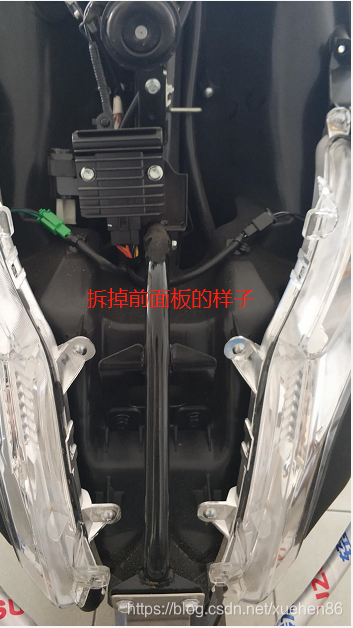

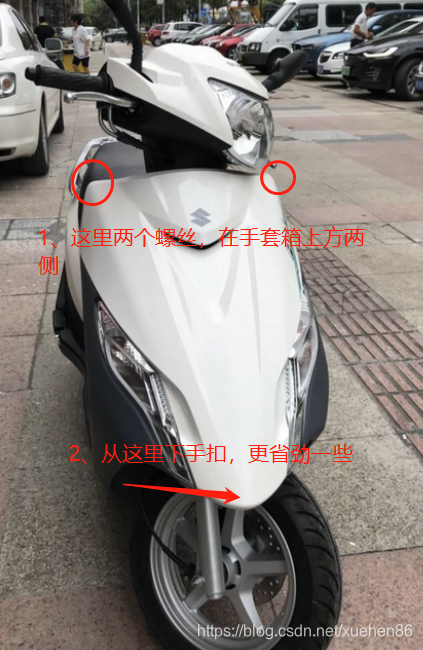

1、卸去后视镜，然后拆前面板螺丝

2、扣仪表面板


这附近还有几个黑螺丝，没有拍照，卸掉以后就可以拆仪表盘了。

3、扣前脸面板

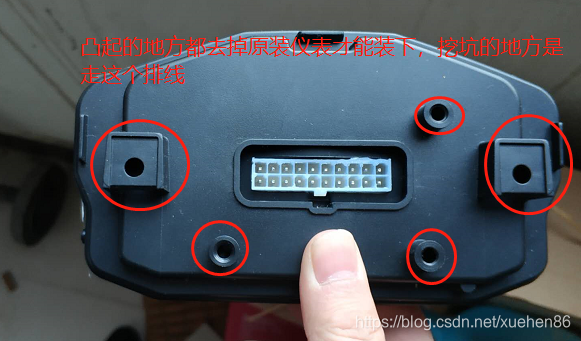

4、仪表接线

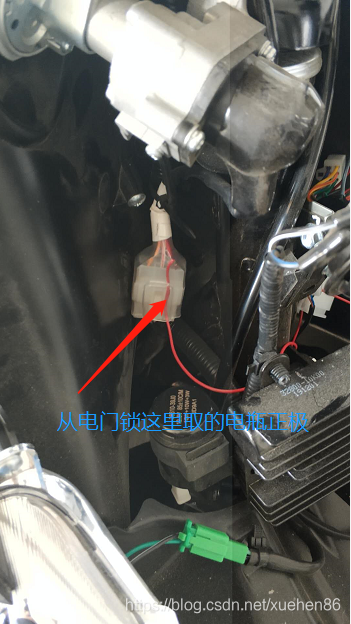

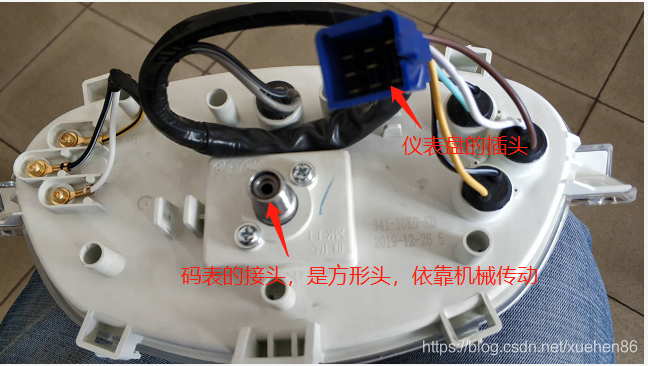

原厂的仪表插头和买的液晶插头都是公头，自己用买的母头端子接的。

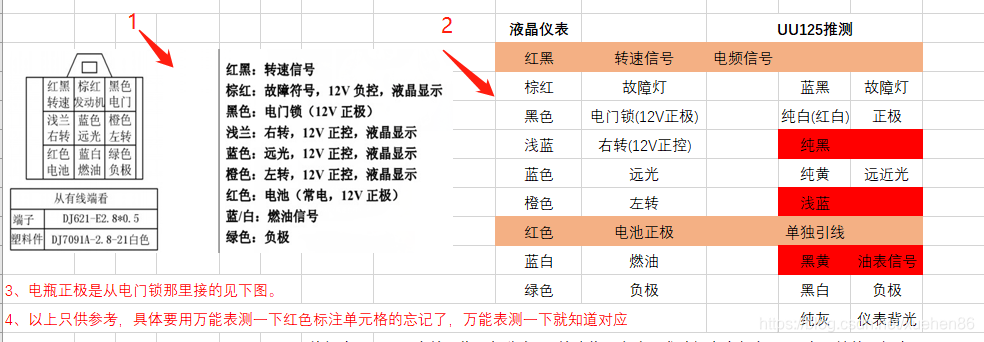

如果买的仪表盘有示宽灯可以接灰色线，灰色线是原仪表开启灯光的时候通电，纯黄色线是远光。

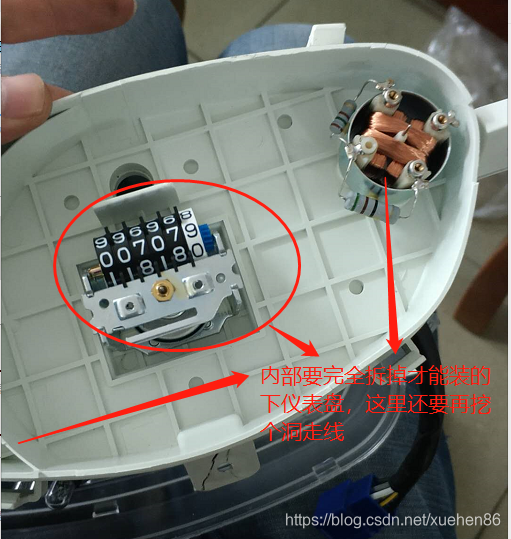

5、加装码表的电磁感应

6、仪表设置（液晶仪表侧面有一个小按钮）
短按时，总计（OBD）和小计（TRIP）切换。

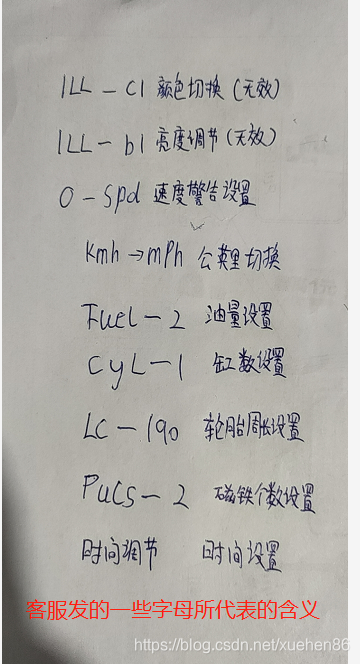

在OBD页面长按，液晶仪表的某个数据闪烁，就可以设置该数据了。长按3秒会切换到下一个可设置项，长按10秒或长时间不操作就会自动保存并退出。
UU125的油量设置为2，缸数为1，磁铁个数为2，速度警告为180（哈哈哈），公里设置的是km
轮胎周长大概为145，我设置的是145，实测表显速度比实际速度快大概3到5km/h，这个可以自己随意设置。
另外调整按钮是在仪表侧面，我没有改，发帖以后xian鱼车友给展示他接线到了车把处，特别方便，要是知道xian鱼车友有这表就不上mou宝买了，自己改不来，而且xian鱼这车友的表是三代的，我的只是一代的，显示效果也不如他的

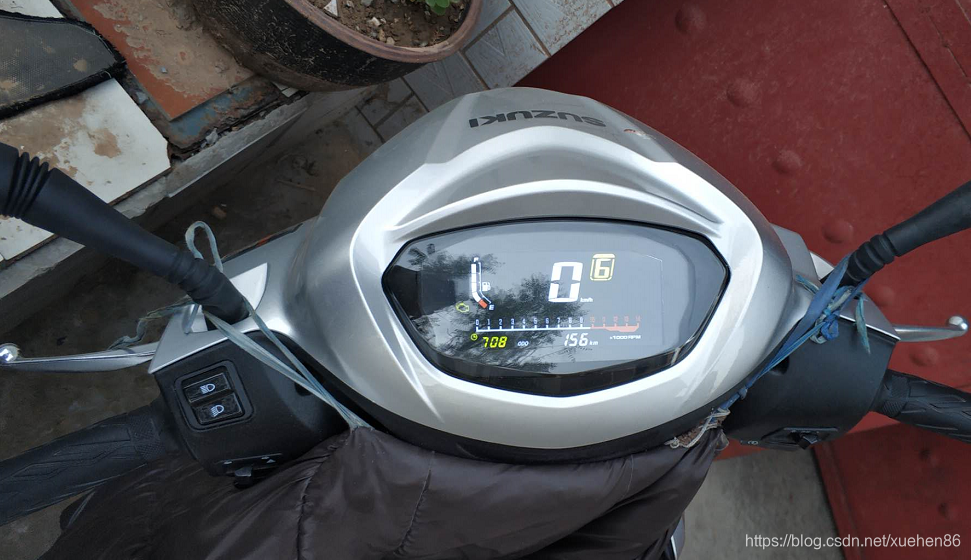

上一张成品图

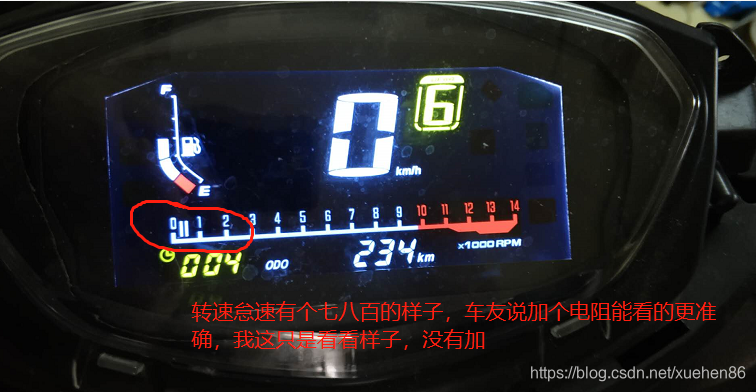

以上完成以后，就可以实现关闭锁液晶屏黑屏，开锁以后故障灯、左转、右转、远光灯、油量、时速正常显示,如果对发动机转速无要求，就可以收工了。

---

续：

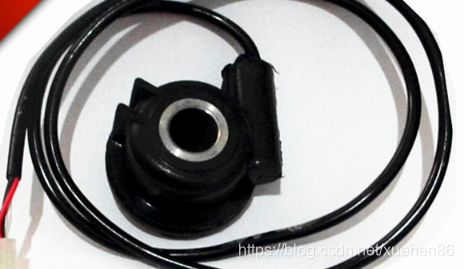

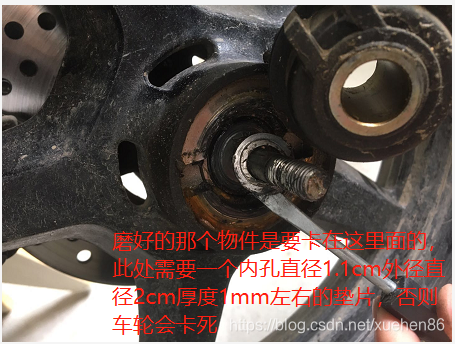

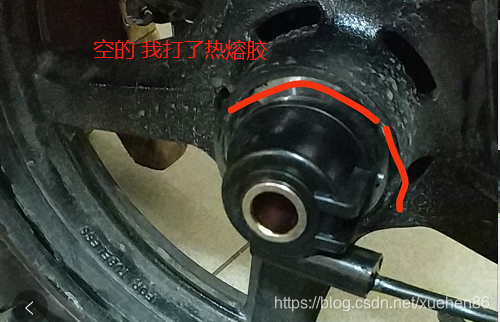

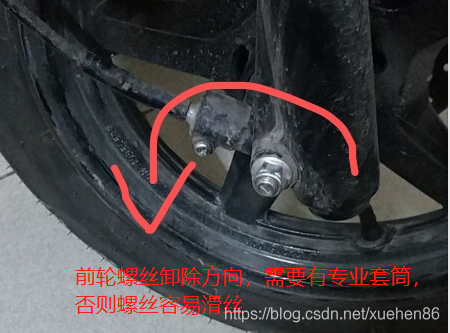

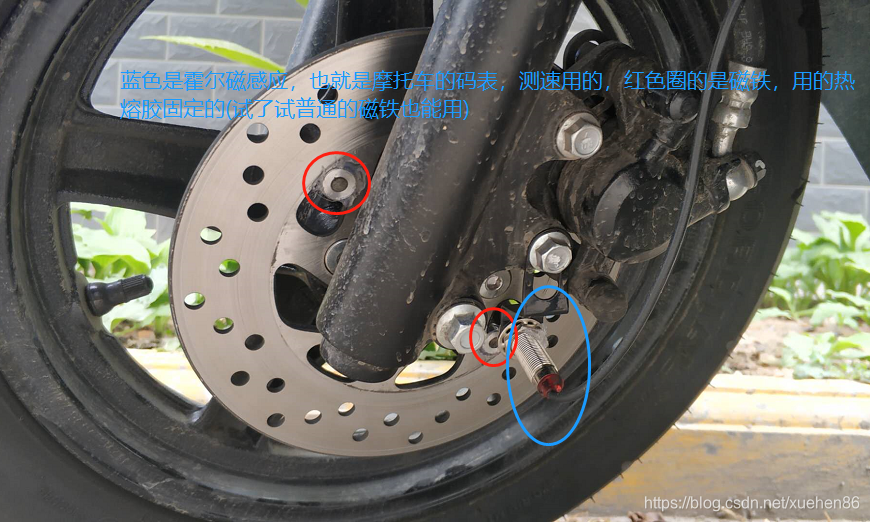

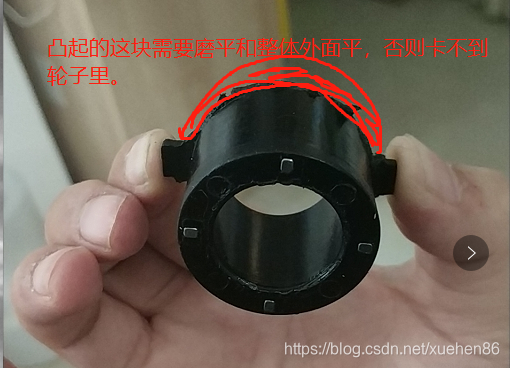

之后发现外装的电磁转速这个不太好用，路不好的时候车速就显示不准，上xian鱼车友那里又买另一种是装在前轮上的，这个是我自己改的，建议找修车师傅给装。

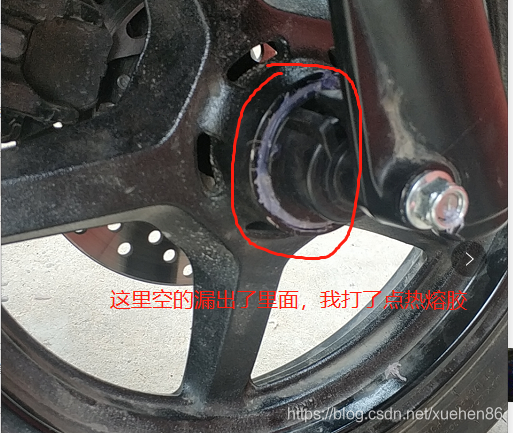

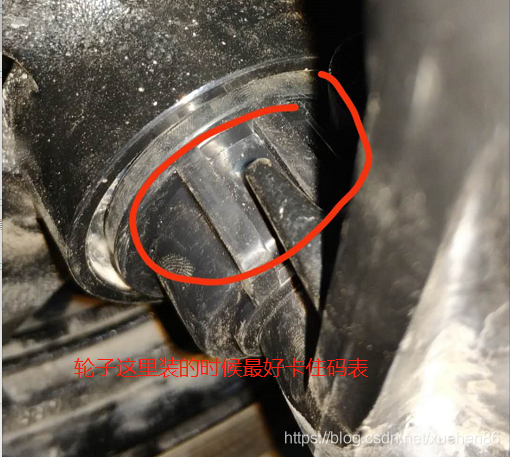

然后把轮子装好就行了。

下面讲装转速线

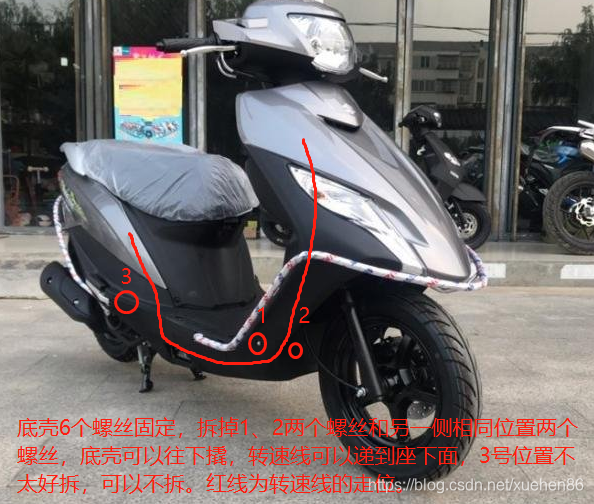

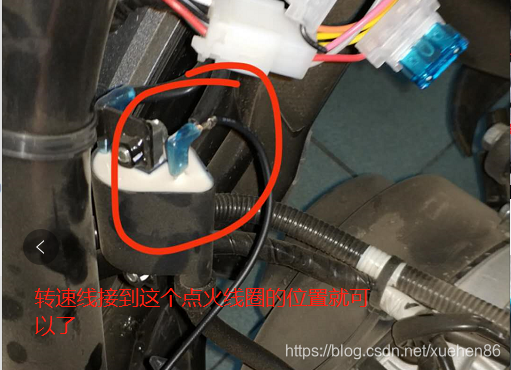

转速接线要拆座桶，除了螺丝刀外应该是需要10mm直径套筒和内六角扳手，座桶里的螺丝全拆掉以后，如下：

改装完毕，摩托车的大致接口都是相似的，改液晶仪表还是比较方便的，国内禁摩比较厉害，对摩托车也并没有当成机动车看，希望看到的朋友能够提高对摩托车手的尊重和互相谦让，人人都是平等的，交通工具也一样。

注意：静止状态下液晶仪表通电显示尽量不要超过4小时，可能会出现电瓶会亏电，遥控警报器解除不了点火控制，电启动和烧火棍可能都无法启动摩托车，需外界12v电瓶（切莫接电动车，电动车都是48V或者更高，有可能烧坏摩托车仪器）。
