前言

在学习C51的GPIO模式及芯片手册阅读之前，首先需要理解基本的电路原理和嵌入式系统的工作方式。GPIO（General Purpose Input/Output）是嵌入式系统中常见的一种通用输入输出接口，通过配置不同的工作模式，可以实现多种功能。通过本次学习，我们将深入了解C51芯片的GPIO模式以及如何从芯片手册中获取信息，并将其转化为代码实现。

---

目标

1. 了解C51的GPIO的模式
2. 熟悉芯片手册的阅读
3. 了解如何将手册中的要求变为代码实现

内容

理解电灯案例的代码

#include "STC8H.H"

int main() {
    P5M0 = 0x00;
    P5M1 = 0x00;

    P53 = 1;
    while(1) {}
}

• #include "STC8H.H" 引入头文件
• P5M0 = 0x00;P5M1 = 0x00;配置引脚模式
• P53=1;配置IO引脚的电平

头文件STC8H.H

针对 STC8H 系列芯片的头文件，如果Keil软件没有配置STC8环境，此处是无法导入的。

STC8H.H文件的存储目录，在Keil安装目录下的 C51\INC\STC文件夹下。内部有其他STC芯片的头文件，如果你用的是其他芯片，则include对应的头文件。

引脚工作模式

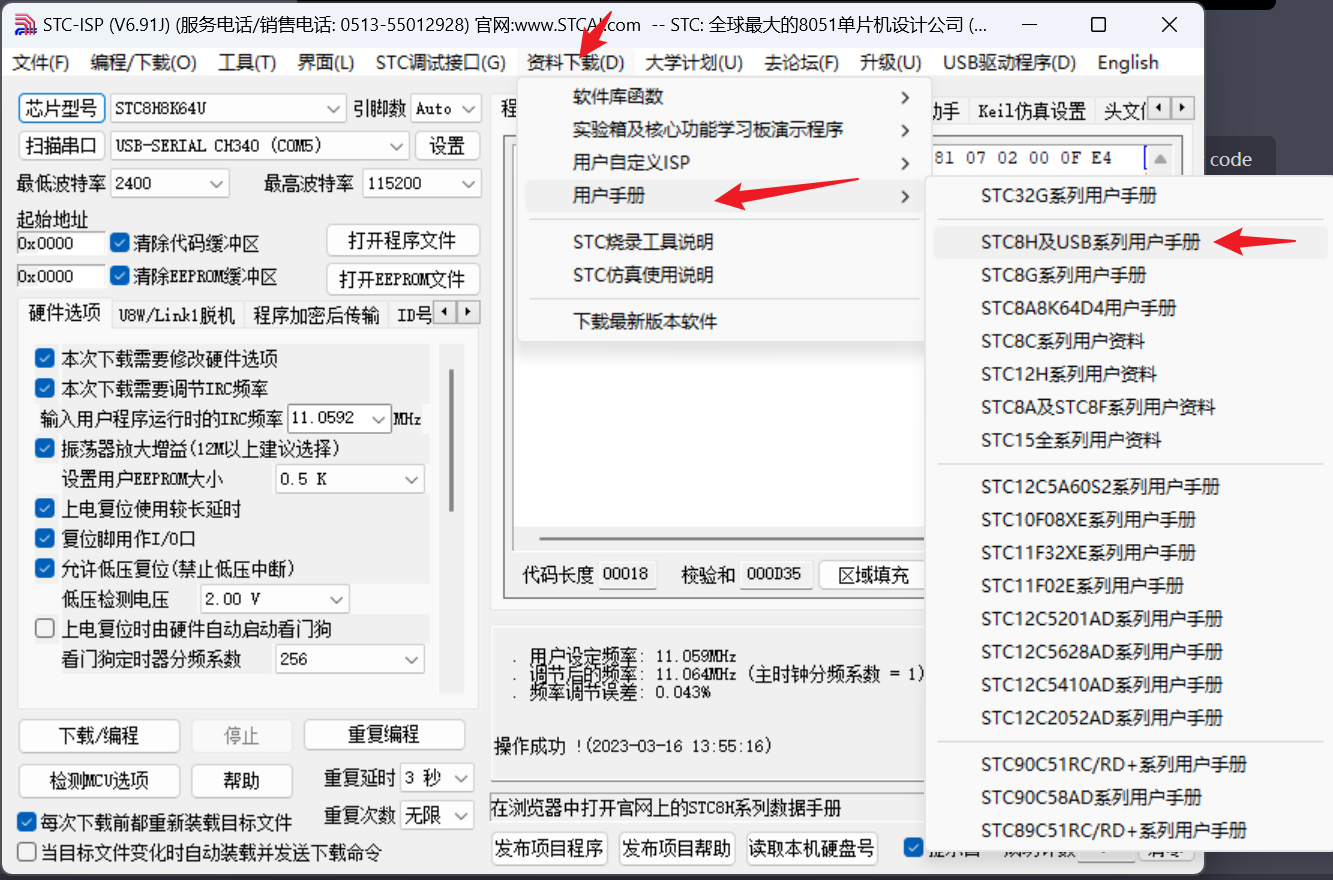

1. STC8H文档下载。通过STC-ISP软件进行资料下载。

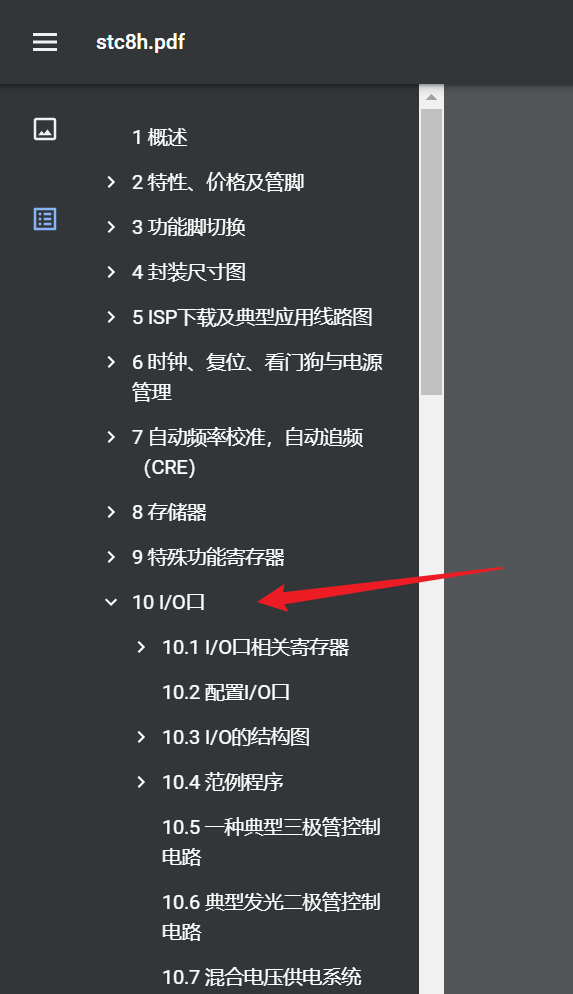

1. 打开STC8H用户手册。跳转到`I/O`口

其中我们可以通过手册获得一些信息：

• • 1个端口对应8个引脚
  • 每个端口都由一个寄存器控制
  • 系列不同，端口数量不同
  • 每个引脚可配置4种不同的工作模式

IO口的工作模式：

工作模式	PnM1	PnM0	说明
准双向口	0	0	弱上拉，即可输入也可输出 灌电流可达20mA，拉电流为270~150uA
推挽输出	0	1	强上拉输出。可达20mA，要加限流电阻
高阻输入	1	0	电流既不能流入也不能流出，但可用于测电平
开漏输出	1	1	内部上拉电阻断开。开漏模式既可读外部状态也可对外输出(高电平或低电平)。如要正确读外部状态或需要对外输出高电平，需外加上拉电阻，否则读不到外部状态，也对外输不出高电平。

代码中：

P5M0 = 0x00;
P5M1 = 0x00;

指的是P5端口所有的引脚为准双向口输出，如果想设置为其他模式，可以根据实际需求进行配置。

当前我们电灯是要控制P5端口的3号引脚，也就是P53这个引脚。理论上只需要设置这个引脚的工作模式即可。

P5M1 &= ~0x08,	P5M0 &= ~0x08; //准双向口
P5M1 &= ~0x08,	P5M0 |=  0x08; //推挽输出
P5M1 |=  0x08,	P5M0 &= ~0x08; //高阻输入
P5M1 |=  0x08,	P5M0 |=  0x08; //开漏输出

• P5表示的是5号端口
• 0x08表示的是3号引脚，对应二进制 0000 1000

引脚编号和值的对应关系

编号	值
0	0x01
1	0x02
2	0x04
3	0x08
4	0x10
5	0x20
6	0x40
7	0x80

如果想配置任意端口的任意引脚的工作模式，可以通过上面的方式类比出来。

软延时操作

软延时指的是通过代码来进行延时睡眠操作。我们可以借助工具来提供软延时的代码。

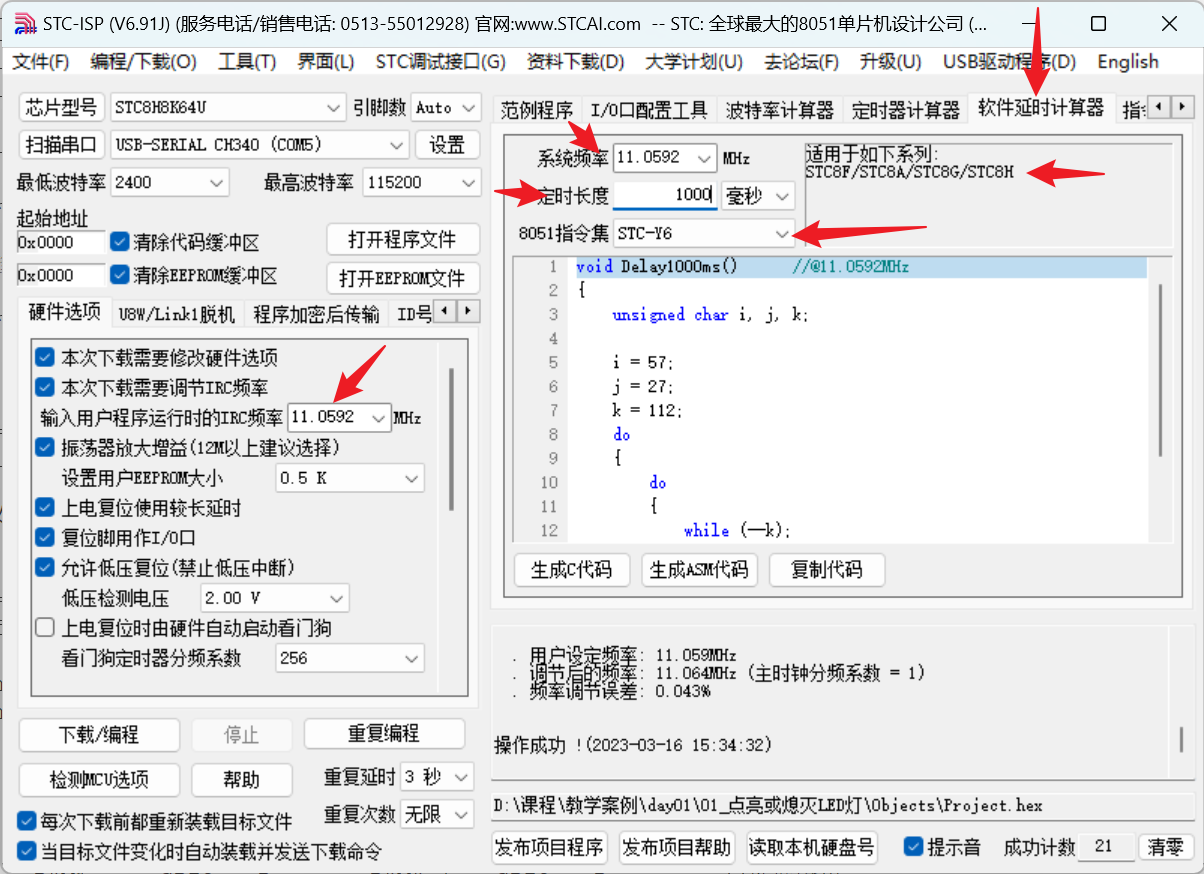

打开STC-ISP工具，进行如下操作：

如图所示我们关注几个点：

• 系统频率
• 睡眠时长
• 指令集

指令集主要针对的是芯片型号，选择不同型号，旁边会提示是否包含你所开发的芯片，我们在此使用STC-Y6，因为我吗使用的是STC8H的系列。

睡眠时长，是你希望提供的睡眠时间长度，根据实际情况而定。

系统频率，需要注意的是需要和烧录频率一致，否则会出现时间不匹配问题。

根据以上操作我们可以实现，LED每隔一秒钟闪烁的逻辑。

#include "STC8H.H"

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	i = 57;
	j = 27;
	k = 112;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

int main() {
	P5M1 &= ~0x08,	P5M0 &= ~0x08; //准双向口
	//P5M1 &= ~0x08,	P5M0 |=  0x08; //推挽输出
	//P5M1 |=  0x08,	P5M0 &= ~0x08; //高阻输入
	//P5M1 |=  0x08,	P5M0 |=  0x08; //开漏输出

	while(1) {
		P53 = 1;//开
		Delay1000ms();
		P53 = 0;//关
		Delay1000ms();
	}
}

如果感兴趣，可以为P53引脚设置不同工作模式，来观察效果。

---

总结

通过学习C51的GPIO模式和芯片手册的阅读，我们掌握了如何配置GPIO引脚的工作模式，并将手册中的要求转化为可执行的代码。从理论到实践，我们通过一个简单的电灯案例，实现了控制LED灯每隔一秒闪烁的功能。同时，我们也了解到了软延时操作的实现方法。这些知识不仅有助于我们理解嵌入式系统的工作原理，还为我们后续的嵌入式开发奠定了坚实的基础。
