STC8增强型单片机开发 【GPIO的理解⭐⭐】

目录

一、引言

二、GPIO概述

三、GPIO的功能

1. 输入功能：

2. 输出功能

四、GPIO的配置方法

1. 选择GPIO端口和引脚：

2. 设置GPIO模式：

3. 配置GPIO参数：

五、GPIO应用实例

1. 硬件连接：

2. 编程实现：

头文件STC8H.H

引脚工作模式

软延时操作

六、总结

---

一、引言

在嵌入式系统设计和开发中，GPIO（General Purpose Input/Output，通用输入/输出）接口是单片机与外部世界交互的关键接口之一。STC8增强型单片机作为一款功能丰富、性能强大的微控制器，其GPIO接口的设计和配置对于开发者来说具有重要意义。本文将深入探讨STC8增强型单片机GPIO的概念、功能、配置方法以及应用实例，帮助读者深入理解GPIO在单片机开发中的作用。

二、GPIO概述

GPIO，即通用输入/输出端口，是单片机上的一种基本接口。这些端口可以配置为输入或输出模式，从而实现与外部设备的交互。在STC8增强型单片机中，GPIO端口通常具有多个引脚，每个引脚都可以独立配置为输入或输出模式。GPIO端口的灵活性使其在单片机开发中具有广泛的应用场景。

三、GPIO的功能

1. 输入功能：

当GPIO配置为输入模式时，它可以用于读取外部设备的信号状态。例如，我们可以将GPIO引脚连接到按键或传感器等外部设备，通过读取GPIO引脚的状态来获取按键的按下或传感器的输出值。

2. 输出功能

当GPIO配置为输出模式时，它可以用于控制外部设备的状态。通过向GPIO引脚写入高低电平信号，我们可以控制外部设备的运行、停止或切换状态。例如，我们可以使用GPIO引脚来控制LED灯的亮灭或电机的正反转。

四、GPIO的配置方法

在STC8增强型单片机中，GPIO的配置通常是通过编程来实现的。具体配置方法包括以下几个步骤：

1. 选择GPIO端口和引脚：

首先，我们需要确定要使用哪个GPIO端口和引脚。STC8增强型单片机通常具有多个GPIO端口，每个端口包含多个引脚。我们可以根据实际需求选择适合的端口和引脚。

2. 设置GPIO模式：

接下来，我们需要将选定的GPIO引脚配置为输入或输出模式。这通常是通过修改相应的寄存器来实现的。在STC8增强型单片机中，通常有一个或多个控制GPIO模式的寄存器，我们可以通过编程来设置这些寄存器的值以改变GPIO引脚的模式。

3. 配置GPIO参数：

除了设置GPIO模式外，我们还需要配置一些其他参数，如输出电平、输入触发方式等。这些参数的具体配置方法取决于具体的单片机型号和应用场景。

五、GPIO应用实例

下面是一个简单的GPIO应用实例，用于演示如何使用STC8增强型单片机的GPIO接口来控制LED灯的亮灭：

1. 硬件连接：

将STC8增强型单片机的某个GPIO引脚连接到LED灯的正极，LED灯的负极连接到电源的负极。同时，在单片机和LED灯之间连接一个适当的限流电阻以防止LED灯过流损坏。

2. 编程实现：

在单片机程序中，首先配置选定的GPIO引脚为输出模式。然后，通过向该引脚写入高低电平信号来控制LED灯的亮灭。具体实现可以参考以下伪代码：

#include "STC8G_H_GPIO.h"

void Delay1000ms()		//@24.000MHz
{
    unsigned char i, j, k;

    _nop_();
    i = 16;
    j = 51;
    k = 249;
    do
    {
        do
        {
            while (--k);
        } while (--j);
    } while (--i);
}

// 函数配置IO口
void GPIO_config(void) {
    GPIO_InitTypeDef	GPIO_InitStructure;		//结构定义
    GPIO_InitStructure.Pin  = GPIO_Pin_3;		//指定要初始化的IO, 引脚
    GPIO_InitStructure.Mode = GPIO_PullUp;	//指定IO的输入或输出方式,GPIO_PullUp 准双向口模式
    GPIO_Inilize(GPIO_P5, &GPIO_InitStructure);//初始化  GPIO_P5 端口  参数一：端口，参数二：结构体名称
}

int main() {

    GPIO_config();

    // 2. 点灯、熄灯
    while(1) {
        P53 = 1;    // 点灯
        Delay1000ms();  //  延时一段时间
        P53 = 0;   // 熄灯
        Delay1000ms();  // 延时一段时间
    }
}

头文件STC8H.H

针对 STC8H 系列芯片的头文件，如果Keil软件没有配置STC8环境，此处是无法导入的。

STC8H.H文件的存储目录，在Keil安装目录下的 C51\INC\STC文件夹下。内部有其他STC芯片的头文件，如果你用的是其他芯片，则include对应的头文件。

引脚工作模式

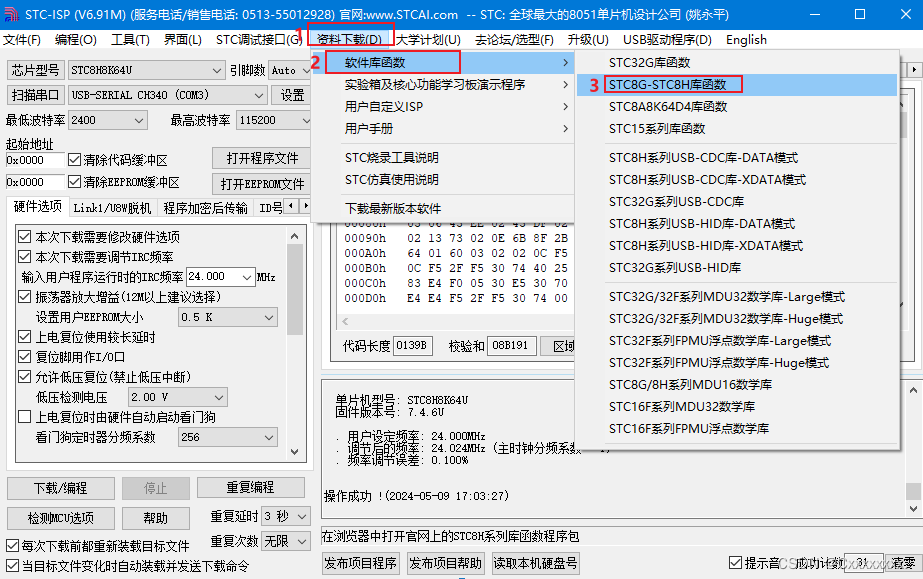

 1. STC8H文档下载。通过STC-ISP软件进行资料下载。

 2. 打开STC8H用户手册。跳转到`I/O`口

根据手册我们可以得到一些信息：

1个端口对应8个引脚

每个端口都由一个寄存器控制

系列不同，端口数量不同

每个引脚可配置4种不同的工作模式

IO口的工作模式：

工作模式	PnM1	PnM0	说明
准双向口	0	0	弱上拉，即可输入也可输出 灌电流可达20mA，拉电流为270~150uA
推挽输出	0	1	强上拉输出。可达20mA，要加限流电阻
高阻输入	1	0	电流既不能流入也不能流出，但可用于测电平
开漏输出	1	1	内部上拉电阻断开。开漏模式既可读外部状态也可对外输出(高电平或低电平)。如要正确读外部状态或需要对外输出高电平，需外加上拉电阻，否则读不到外部状态，也对外输不出高电平。

软延时操作

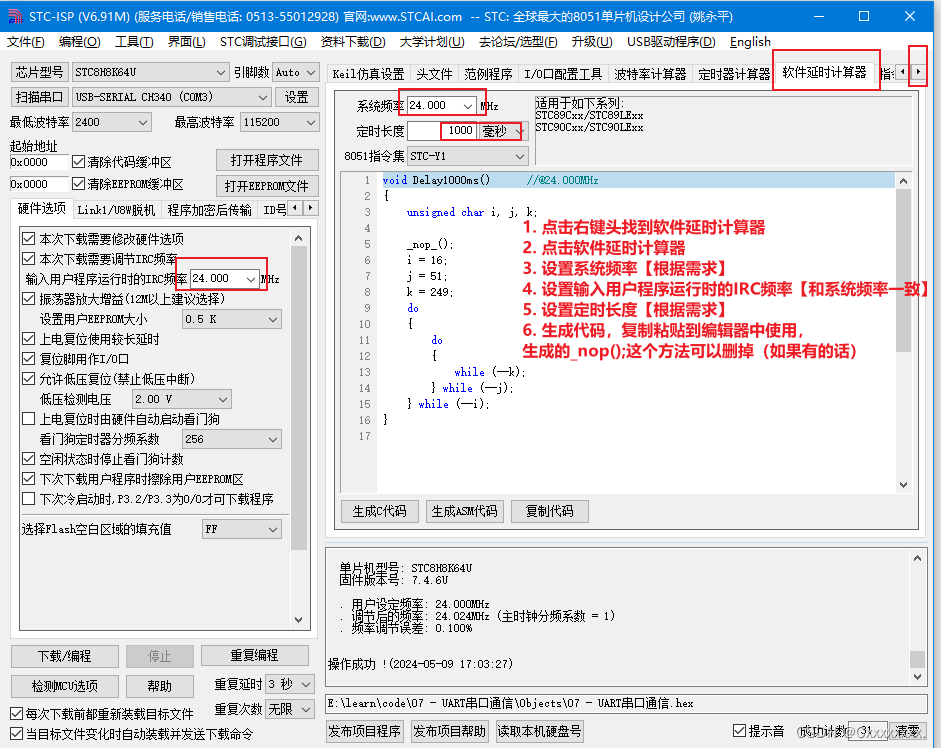

软延时指的是通过代码来进行延时睡眠操作。我们可以借助工具来提供软延时的代码。

打开STC-ISP工具，进行如下操作：

为了更清晰地描述如何在STC8H系列单片机上实现LED每隔一秒钟闪烁的逻辑，并考虑到系统频率、睡眠时长和指令集的选择，我们可以对提供的描述进行优化：

首先，我们要明确几个关键点：

1. 系统频率：这是单片机运行的基础频率，对于时间精确控制（如LED闪烁间隔）至关重要。确保在编程时设置正确的系统频率，以保证定时器或延时函数的准确性。对于STC8H系列单片机，通常会有相应的系统时钟配置选项。

2. 睡眠时长：在您的情况下，我们不需要使用睡眠模式来实现LED闪烁，因为闪烁是周期性的活动。然而，如果您在程序中需要等待一段时间，如使用延时函数，那么您需要确保延时的时间与您的系统频率相匹配，以实现准确的延时。

3. 指令集：对于STC8H系列单片机，您选择了与STC-Y6芯片兼容的指令集。确保您使用的开发环境（如Keil、IAR等）支持STC8H系列的指令集，并且能够正确识别您所使用的芯片型号。

接下来，实现LED每隔一秒钟闪烁的逻辑可以如下进行：

1. 初始化LED引脚：将连接LED的GPIO引脚配置为输出模式。

2. 配置系统时钟：根据STC8H系列单片机的数据手册，配置系统时钟以确保定时器或延时函数的准确性。

3. 编写主循环：在主循环中，交替设置LED引脚为高电平和低电平，以控制LED的亮灭。在每个状态之间，使用延时函数来确保LED保持当前状态的时间大约为一秒。

六、总结

通过本文的介绍，我们深入了解了STC8增强型单片机中GPIO的概念、功能、配置方法以及应用实例。GPIO作为单片机与外部世界交互的重要接口，在嵌入式系统开发中扮演着至关重要的角色。掌握GPIO的使用方法和技巧，对于提升单片机开发能力具有重要意义。希望本文能够对读者在STC8增强型单片机开发中理解和应用GPIO有所帮助。
