前言

本文将介绍如何搭建和连接天空星GD32F407VET6开发板及相关硬件设备的焊接步骤和连接方法。通过清单中列出的设备，我们将详细讨论如何正确焊接排针、烧录器和设备间的连接，以确保设备安全、正常运行。重点说明连接顺序和焊接注意事项，帮助读者避免常见错误，确保焊接效果正确。在整个过程中，请务必谨慎操作，确保设备的正确性和安全性。

设备清单

  1. 天空星GD32F407VET6开发板一块
  1. 6Pin烧录线一条
  2. DAPLink烧录器一个
  3. 2x20Pin排针两组
  4. 2x5Pin排针一组

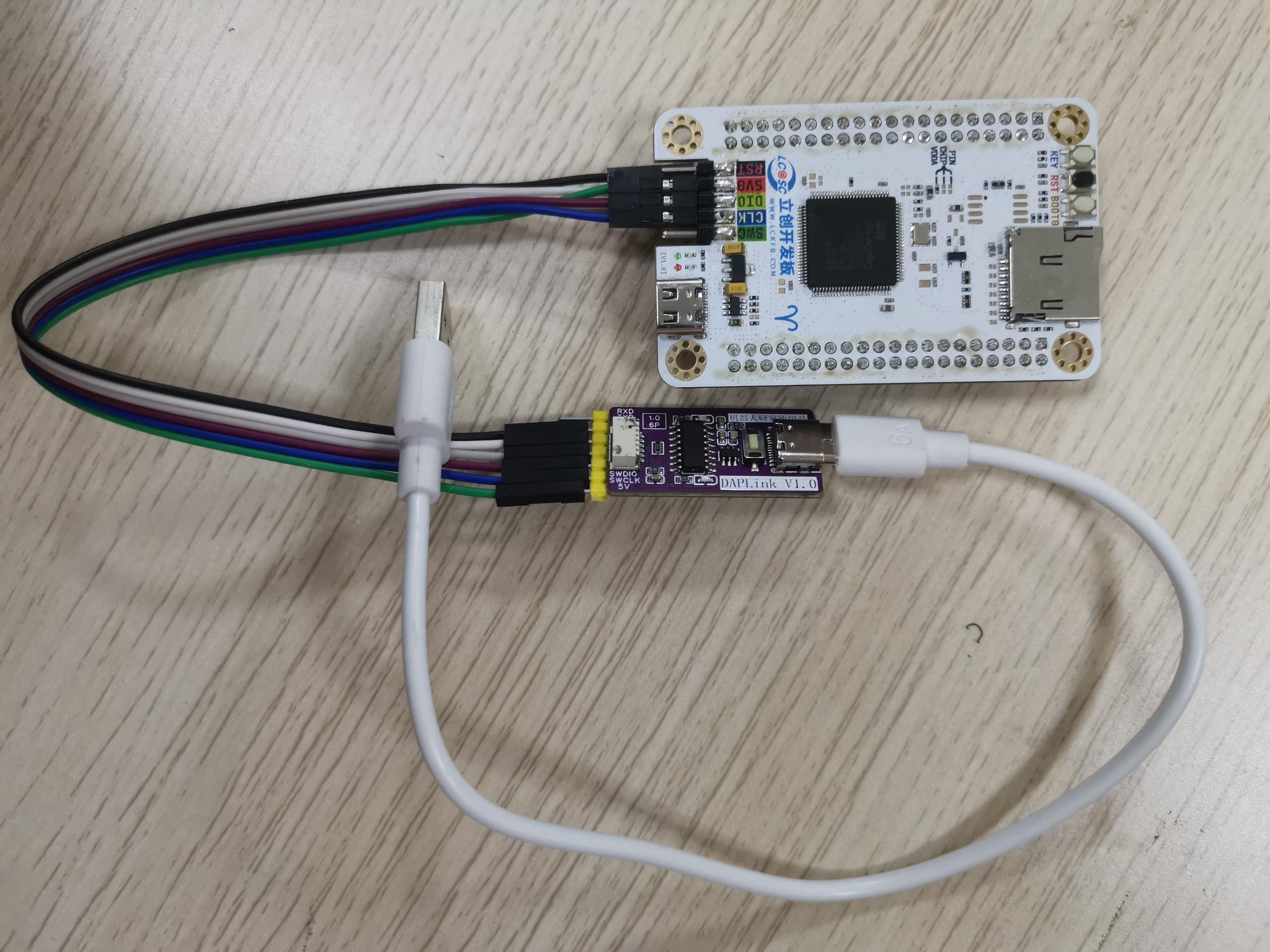

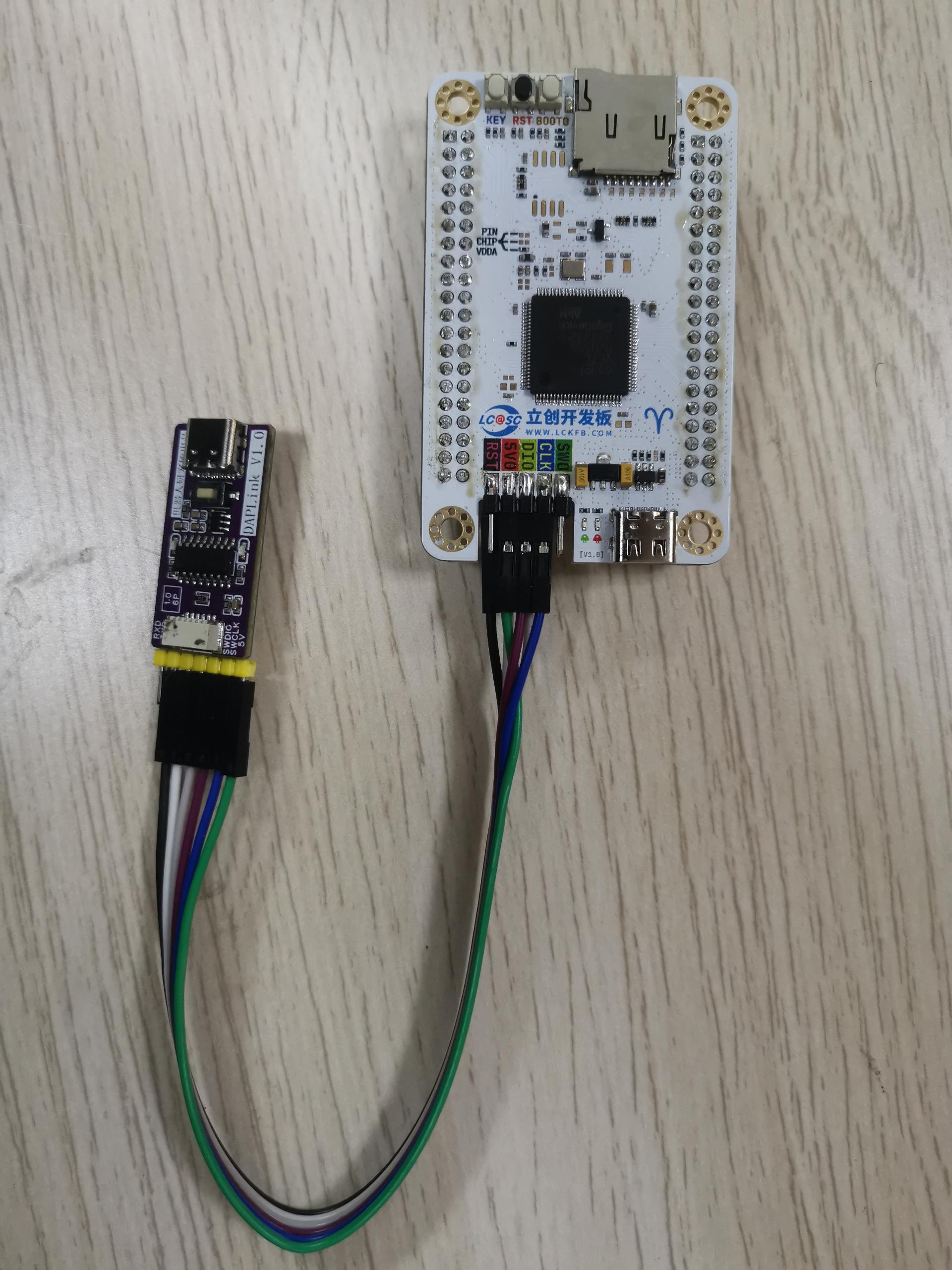

最终连接效果

焊接

天空星两侧排针

两组排针焊接到开发板的背面。

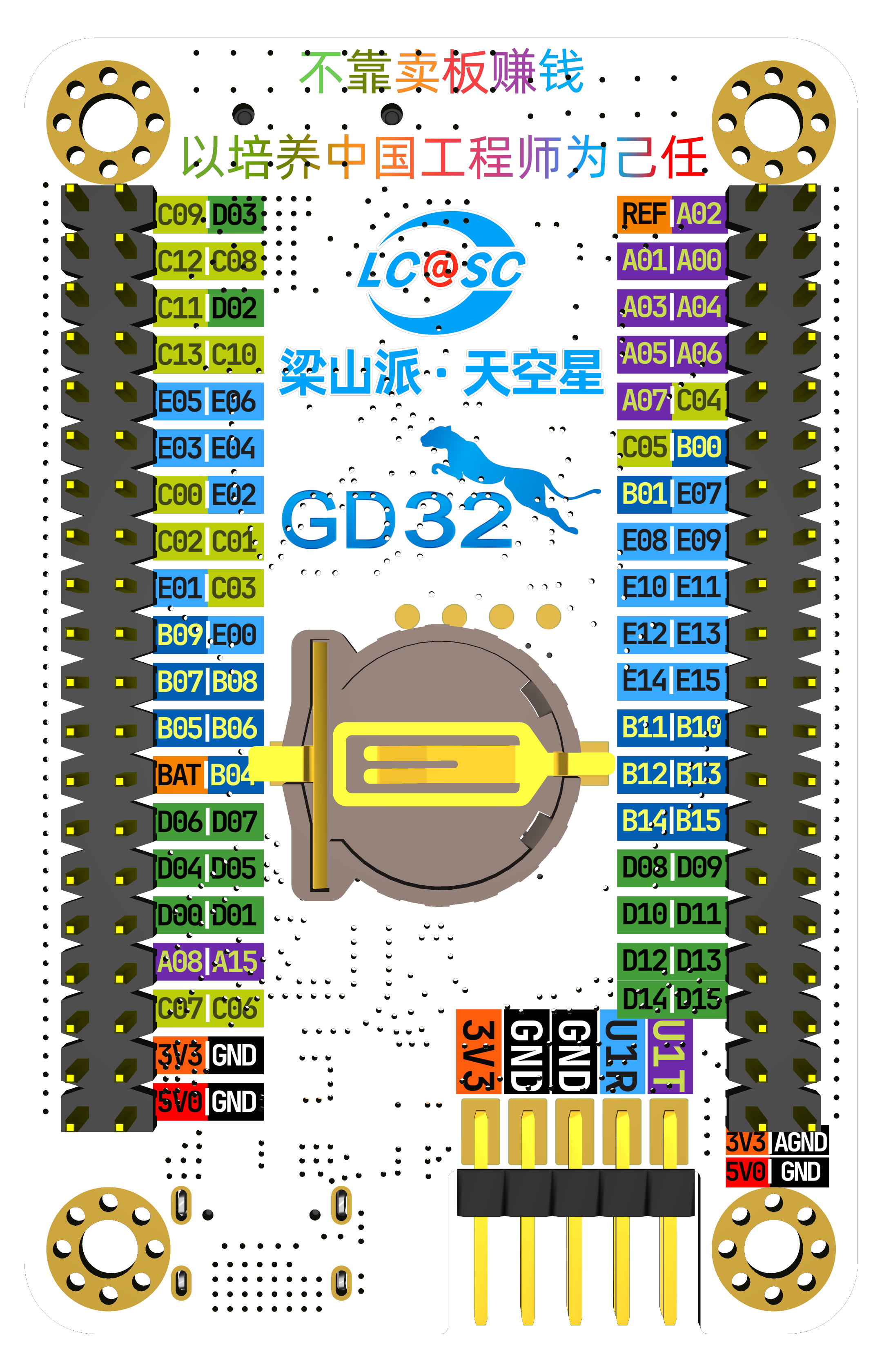

如上图，左边是正面，右边是反面。

仔细观察上图，排针黑色胶皮在背面，不要焊错了! 不然要遭老罪了。

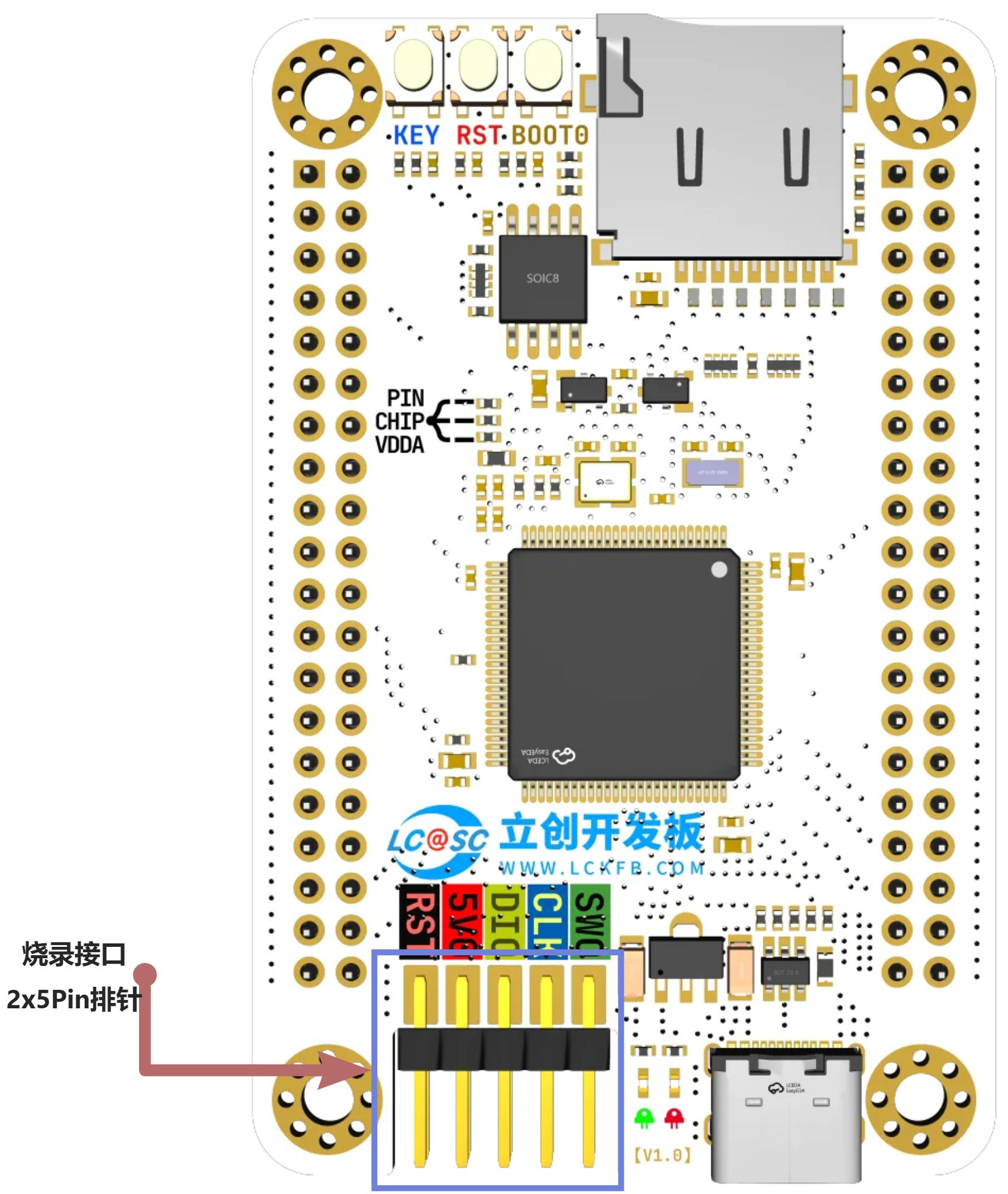

天空星烧录接口焊接

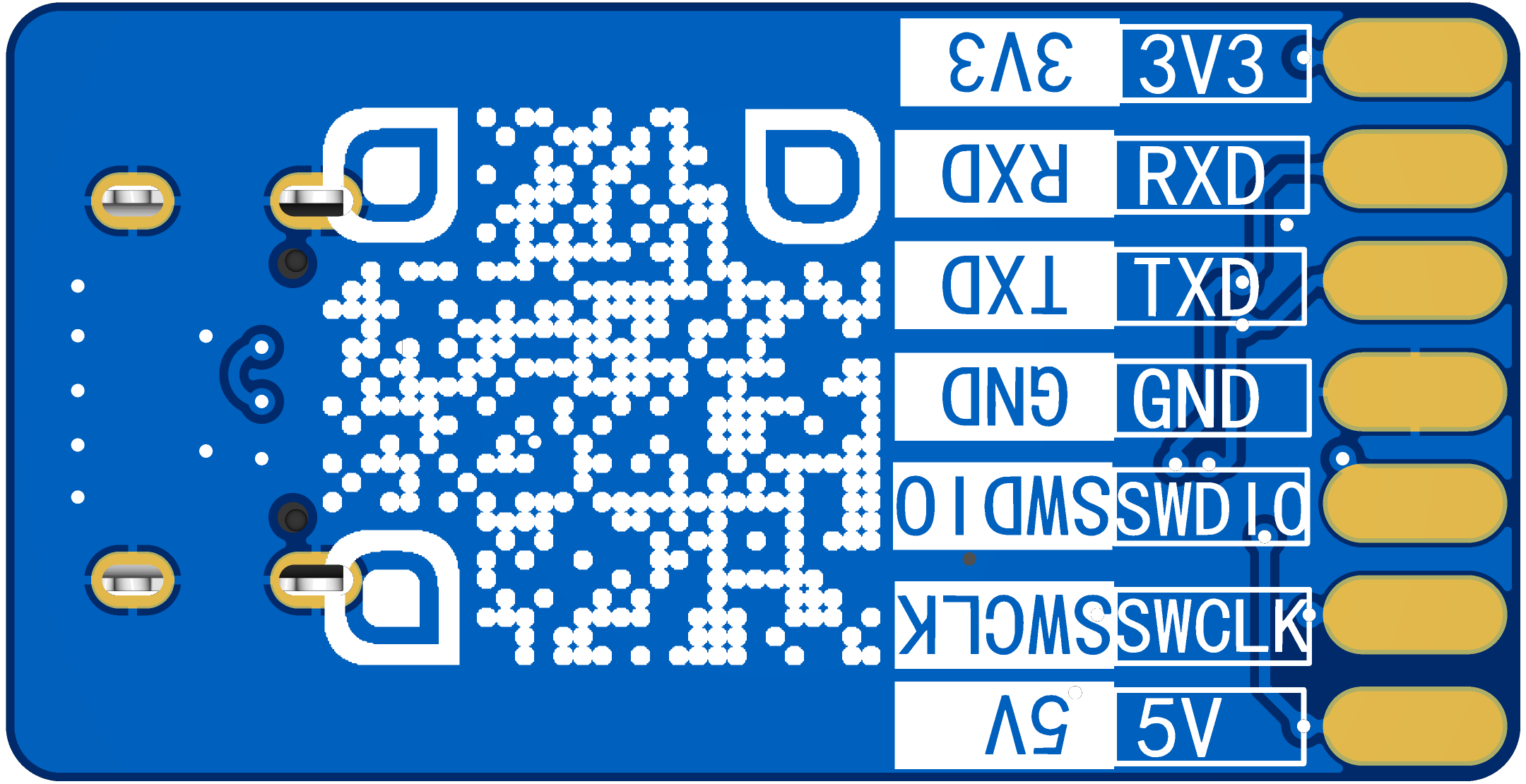

烧录器排针焊接

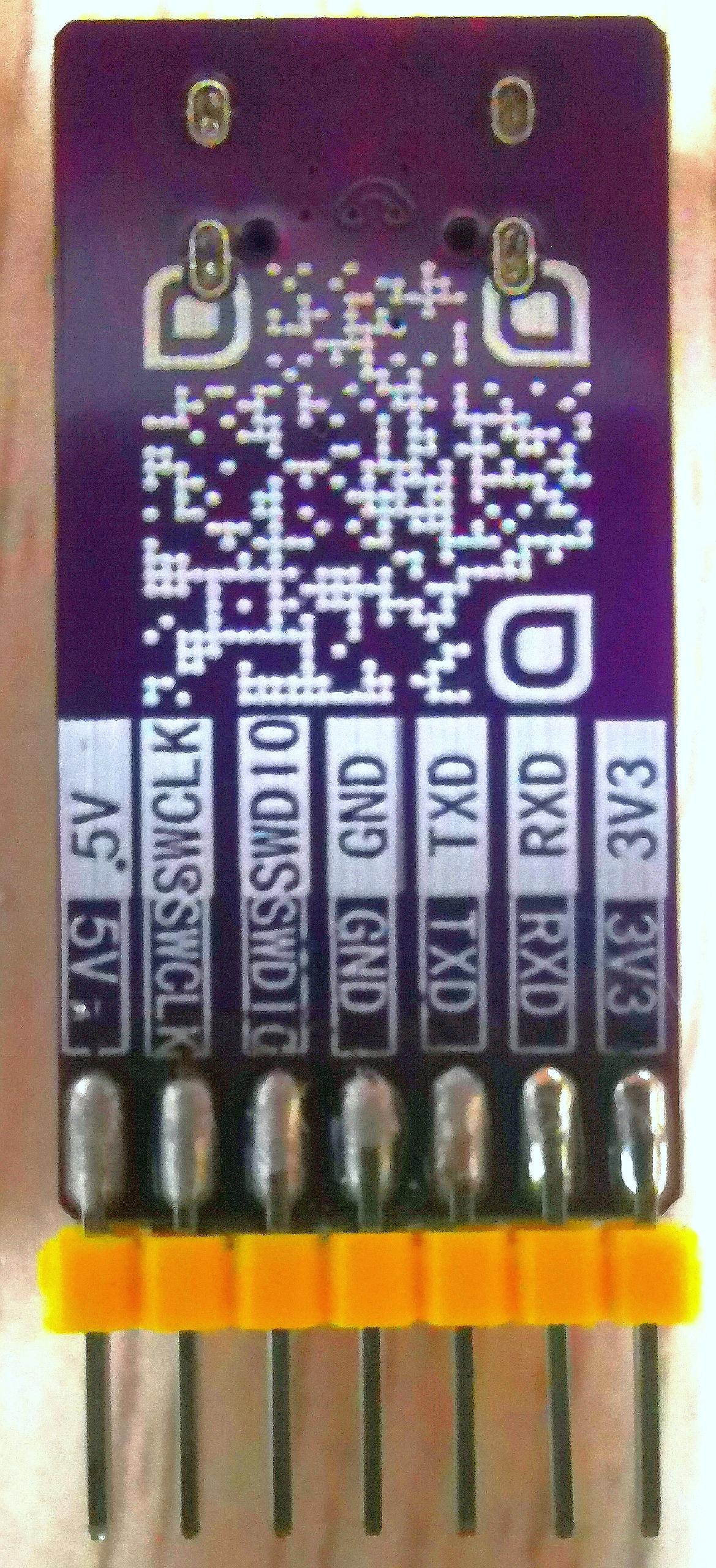

背面7个焊盘，函数1x7排针，效果如下：

使用说明（重要）

  1. 先焊接2x5Pin烧录排针
  2. 再焊接2x20Pin开发排针，排针一定要焊在背面，看清楚再焊，别焊错!
  3. 烧录器和开发板采用杜邦线连接
  4. 6Pin的杜邦线连开发板对应关系如下

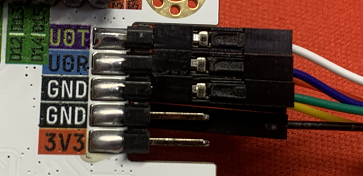

    1. RXD 接 U0T (USART0_TX)
    2. TXD 接 U0R (USART0_RX)
    3. GND 接 GND

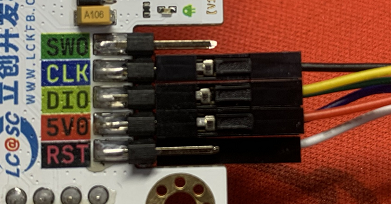

    4. SWDIO 接 DIO
    5. SWCLK 接 CLK
    6. 5V 接 5V0

  1. 重要！！！不要把开发板放到金属物上方（笔记本外壳，镊子，金属支架等），否则上电后会烧板子，如有此情况，请自行购买，链接：天空星购买链接

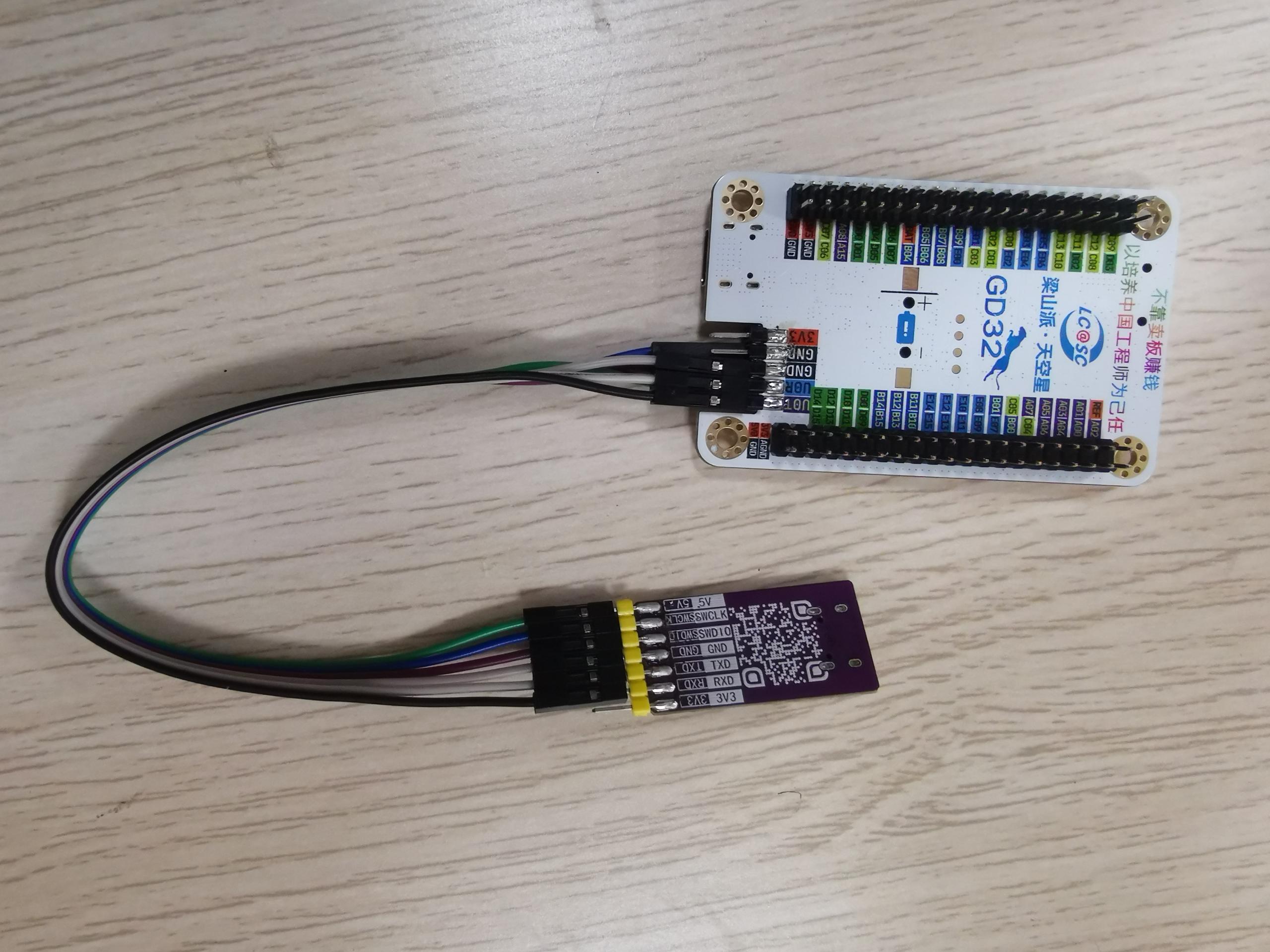

如果不清楚焊接成什么样，先看盯着这样图看1分钟！：

参数

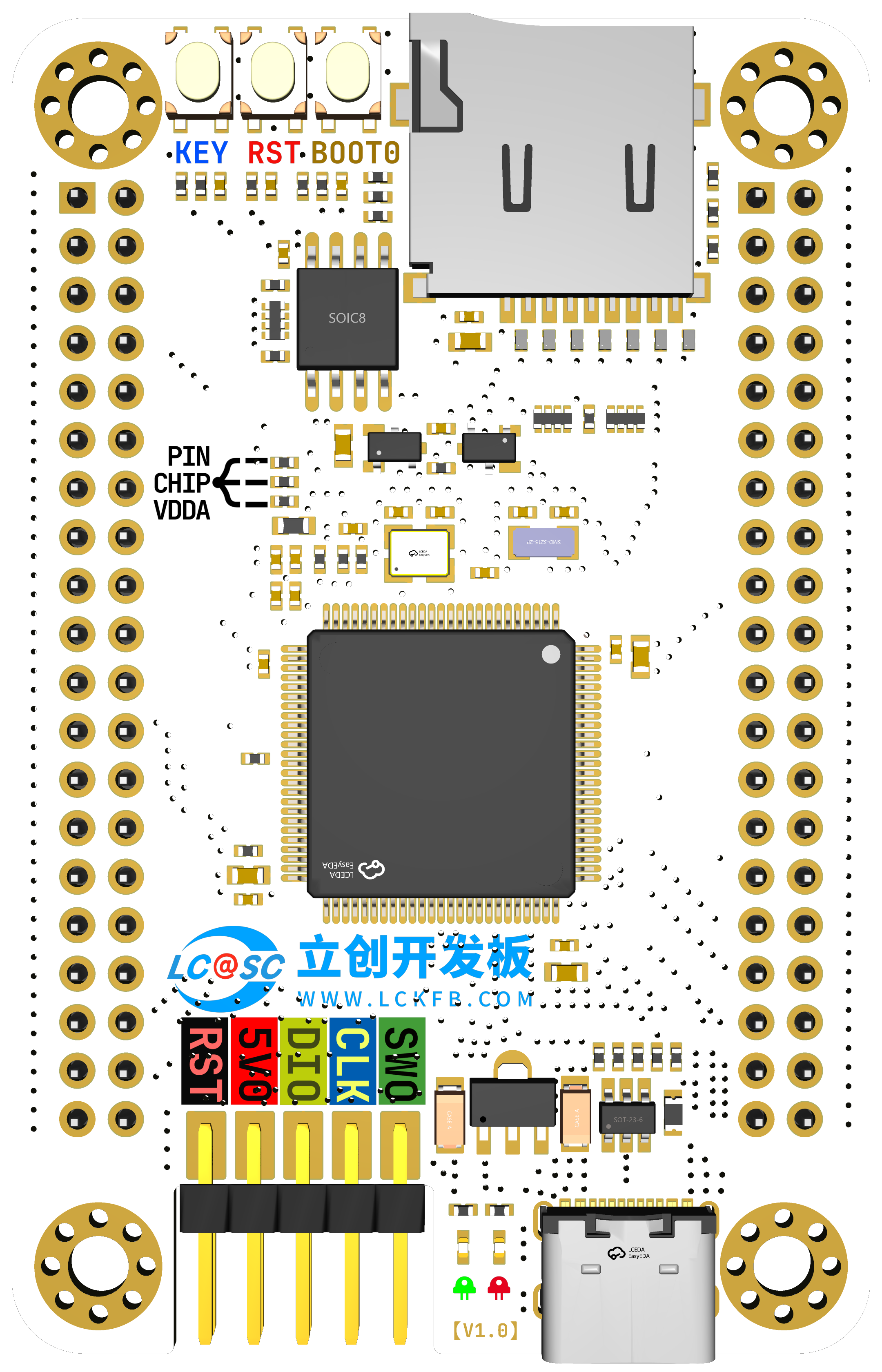

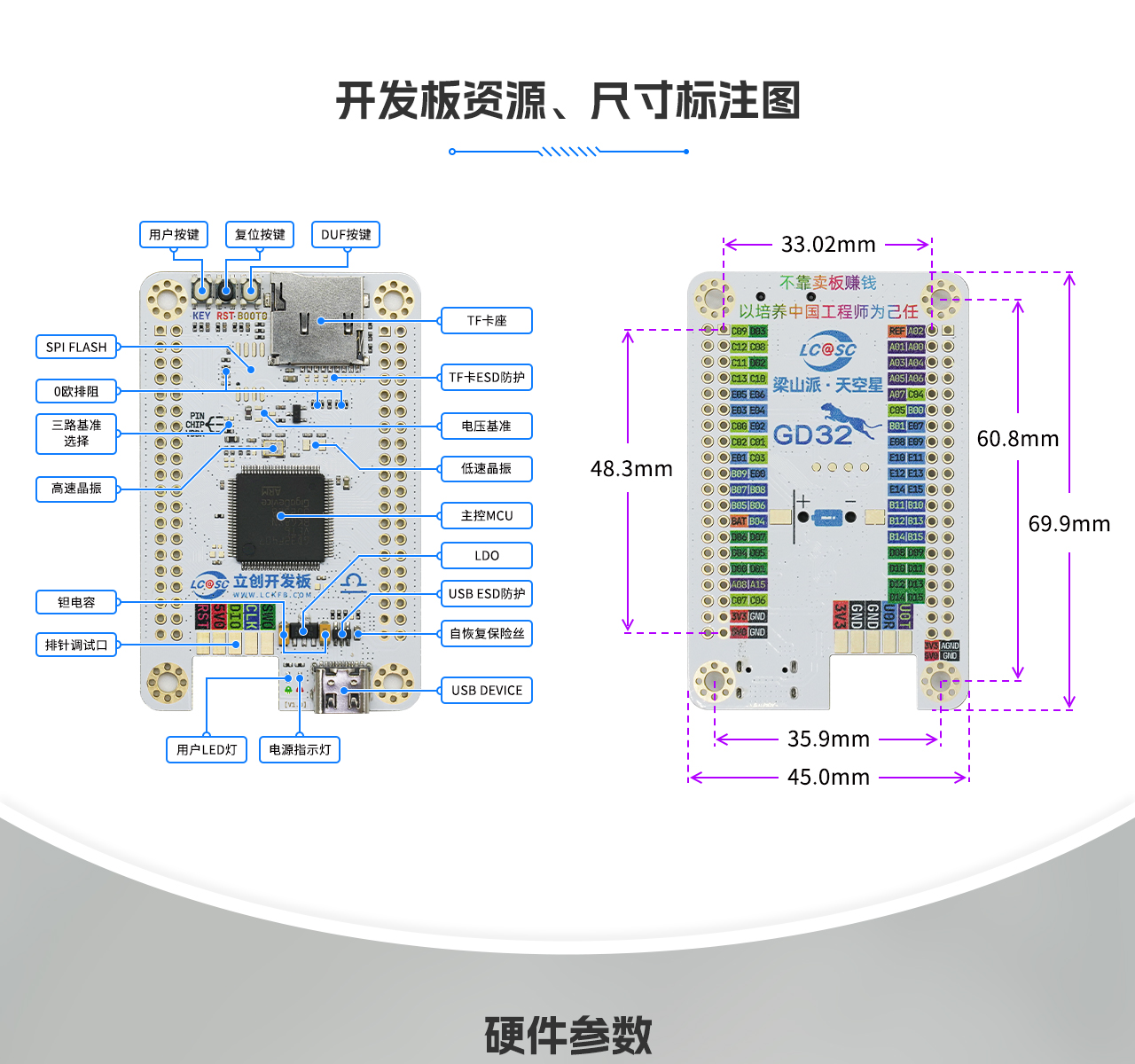

开发板资源、尺寸标注图

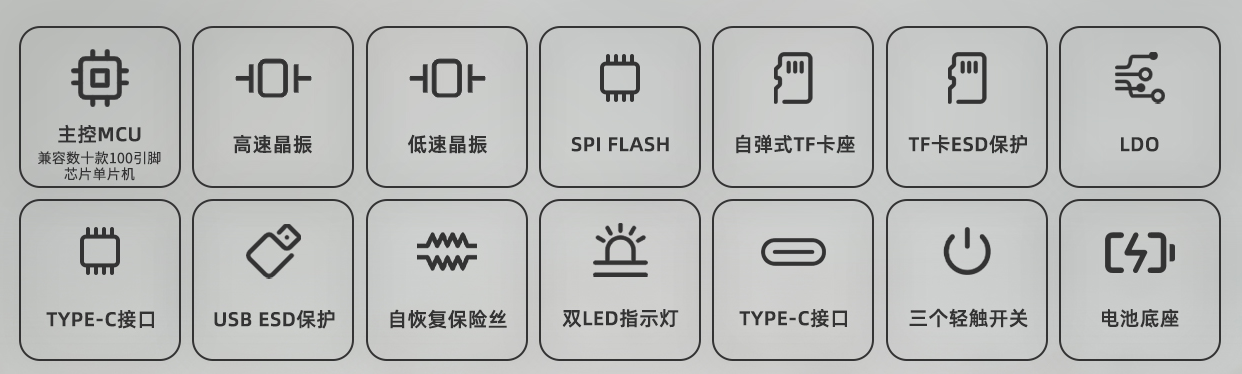

硬件参数

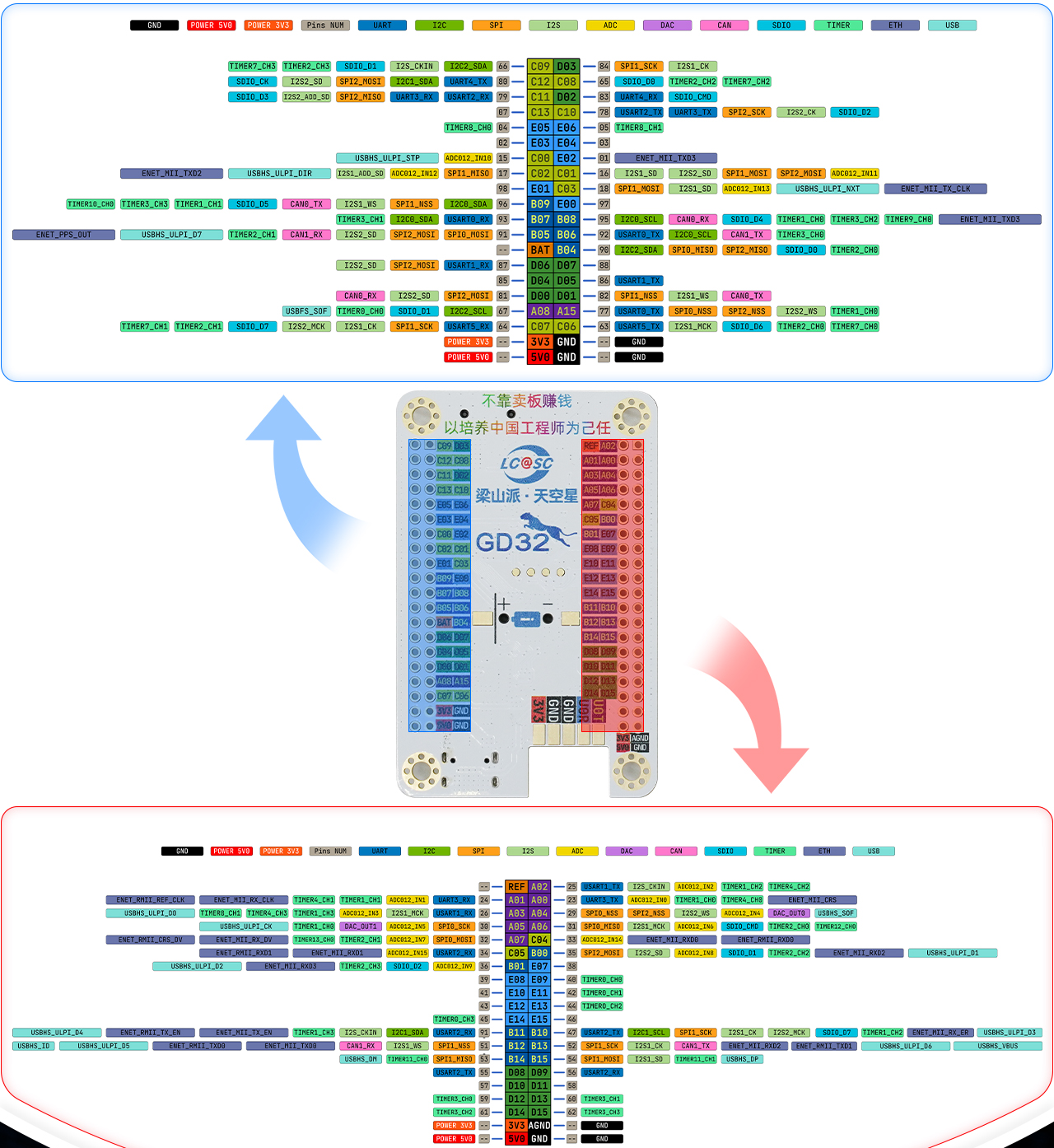

引脚定义

设计图纸

https://pro.lceda.cn/editor#id=1949206d8e694271bd8ab6f068e260c2

GD32F407

GD32F4xx系列器件是基于Arm® Cortex®-M4处理器的32位通用微控制器。存储器的组织

采用了哈佛结构，预先定义的存储器映射和高达4 GB的存储空间，充分保证了系统的灵活性和可扩展性

GD32F405/407系列

  • GD32F405/407为Cortex®-M4互联型
  • 512K~3072K Flash，192K SRAM
  • 高达168MHz，支持FPU
  • 2.6~3.6V供电，5V容忍I/O
  • -40℃~85 ℃工业级温度范围
  • 全系列硬件管脚及软件兼容

与GD32F403相比：

  • 软硬件不兼容
  • 定时器：增加了2个32位通用定时器
  • 通信模块：增加了1个USART、1个USBHS、1个Camera、1个ENET(405无该模块)

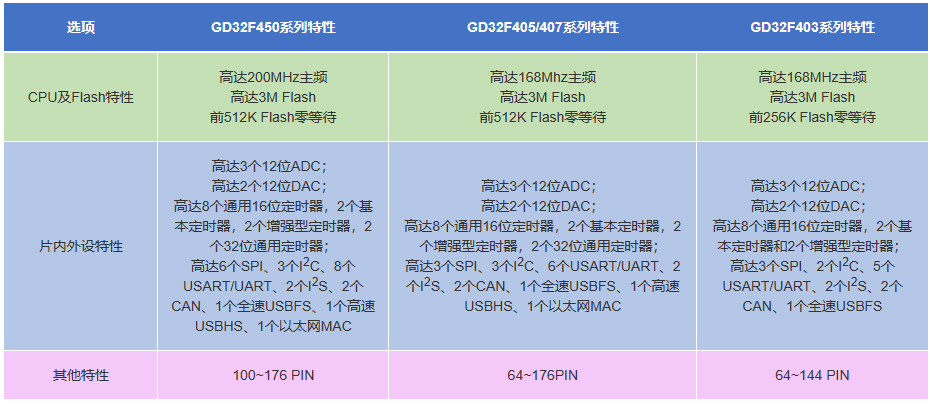

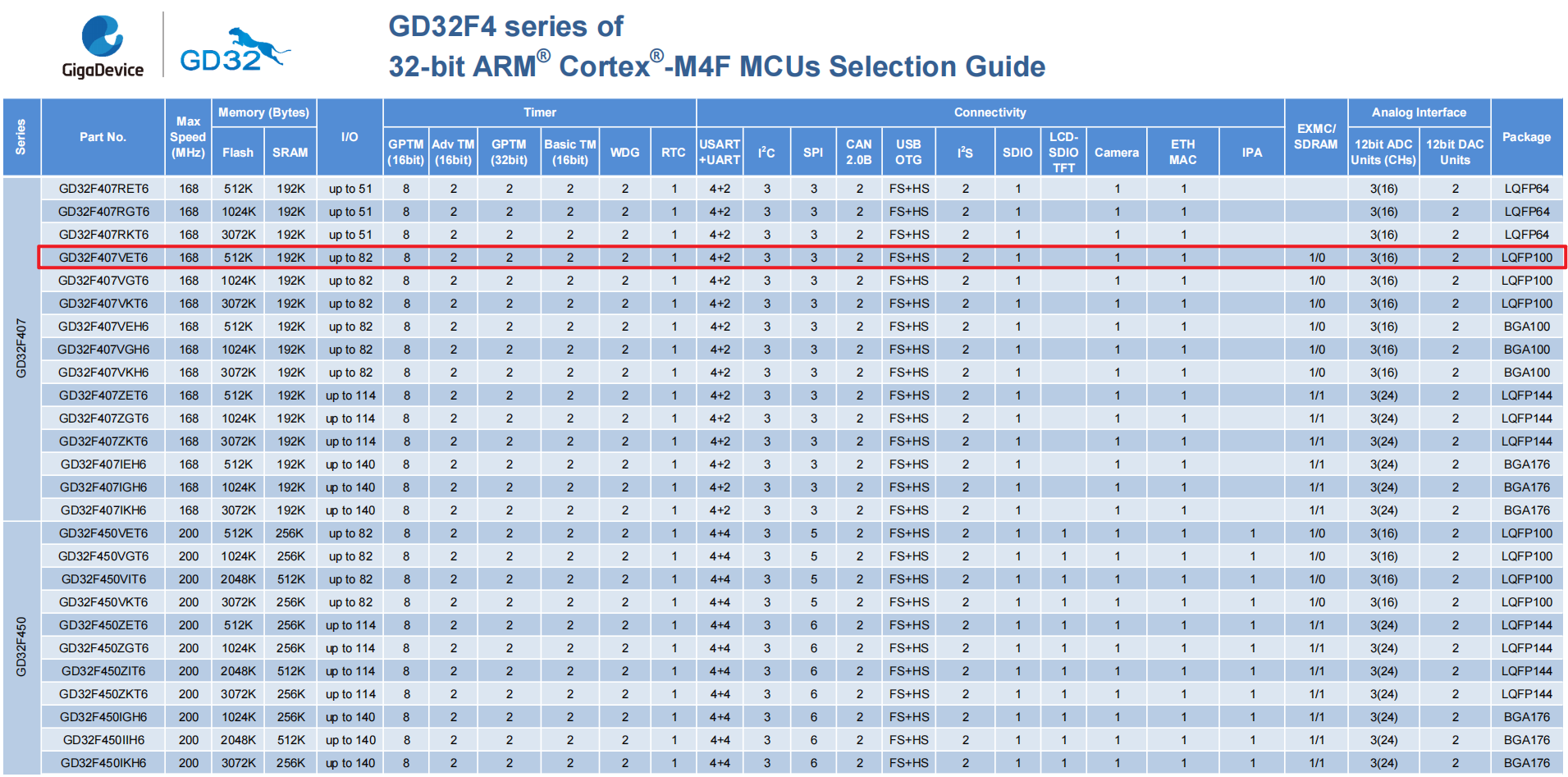

型号表

百度安全验证

天空星原理图

SCH_立创梁山派·天空星开发板原理图_2024-05-12.pdf

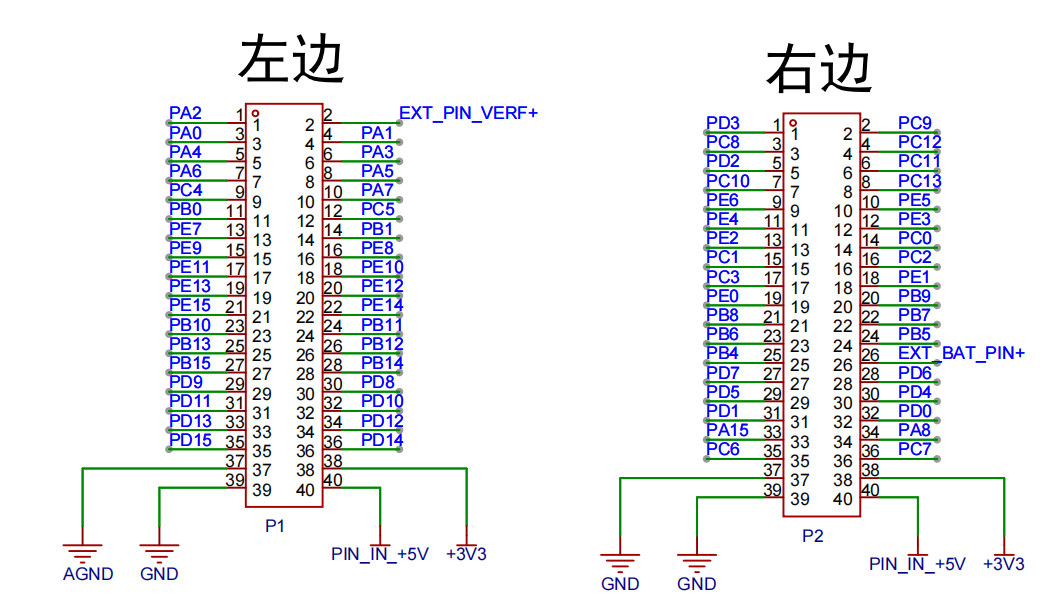

引脚排针图：

开发学习资料

天空星：

【立创·梁山派-天空星】开发板

【立创·梁山派-天空星】硬件文档

【立创·天空星GD32F407VET6】入门手册

【立创·天空星GD32F407VET6】模块移植手册

立创梁山派·天空星开发板 - 嘉立创EDA开源硬件平台

项目开发文档-GD32天空星

梁山派：

【立创·梁山派GD32F470ZGT6】开发板

模块移植手册-第一部

模块移植手册-第二部

立创开发板-梁山派教程文档

立创梁山派IO口分配简表

总结

通过本文的学习，读者了解了在搭建天空星GD32F407VET6开发板和相关设备连接过程中的关键步骤和注意事项。从设备清单的确认到焊接及连接的实际操作，本文覆盖了从硬件准备到实际应用所需的重要信息。通过正确理解和遵循所列步骤，读者可以顺利完成设备的搭建和连接工作，为后续的开发和学习提供坚实的基础
