立创EDA入门3 通过51单片机最小板学习PCB设计

一、本文目的

• 练习立创EDA基本操作
• 学习立创EDA PCB板设计中用到的工具

二、原理图设计

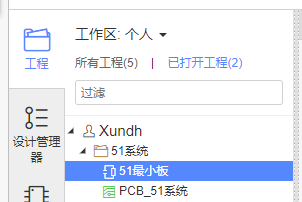

1. 新建工程，命名为51系统

把原理图文件改名为51最小板，
PCB文件名为PCB_51系统。

51最小板电路大致分为以下几个模块：

• 电源电路
• 复位电路
• 下载电路
• 晶振电路

本文重点不在于电路设计，每个模块电路分析可参考这里：

2. 各模块原理图

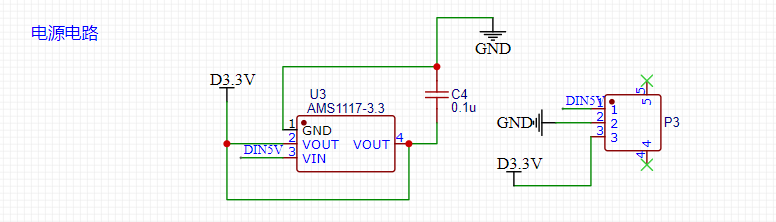

电源电路：

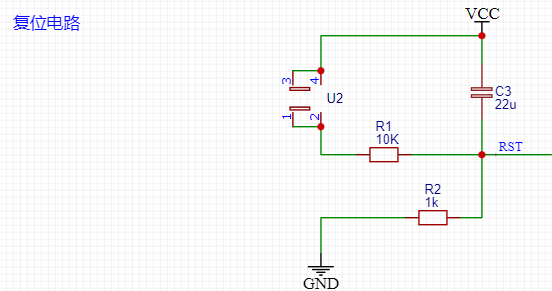

复位电路

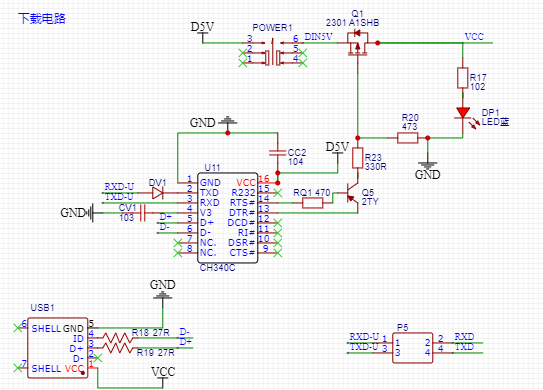

下载电路

单片机

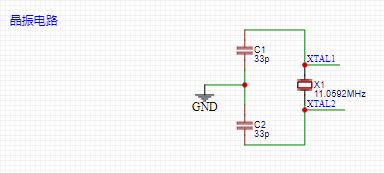

晶振电路

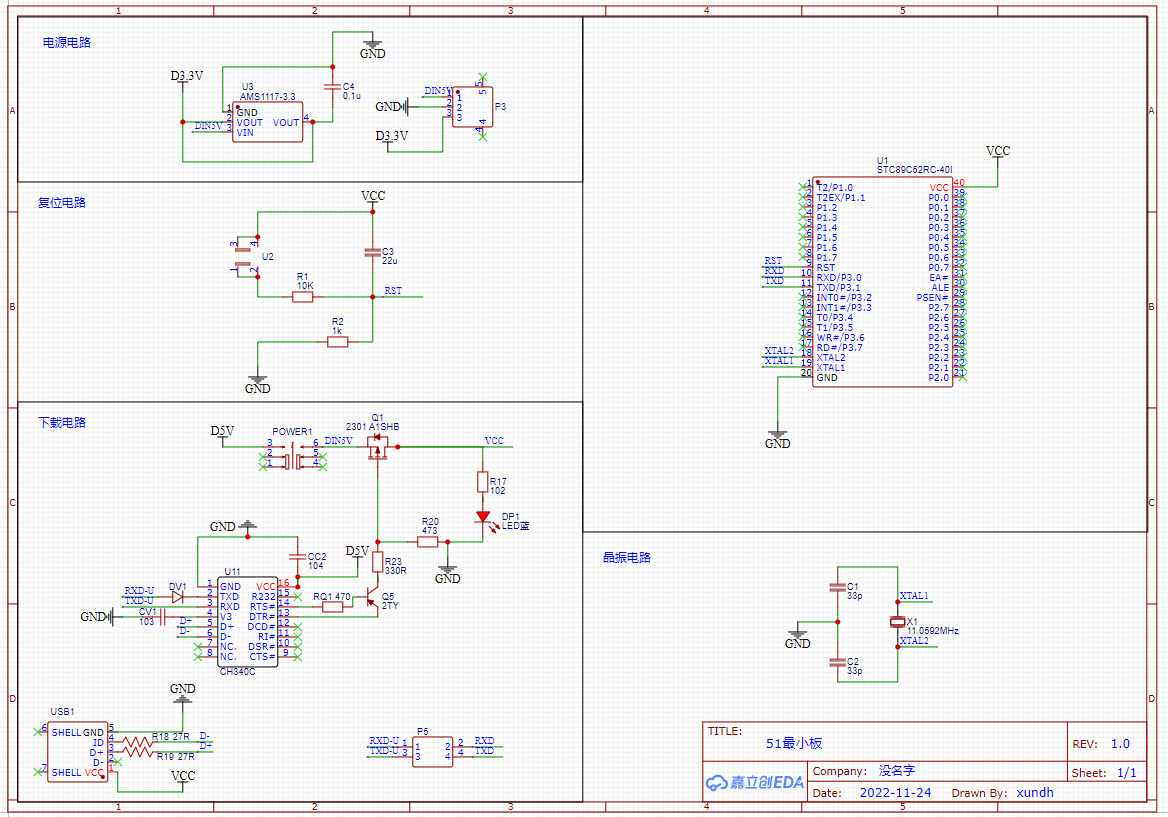

完整原理图

3. 一些常用操作

（1）放置普通元器件

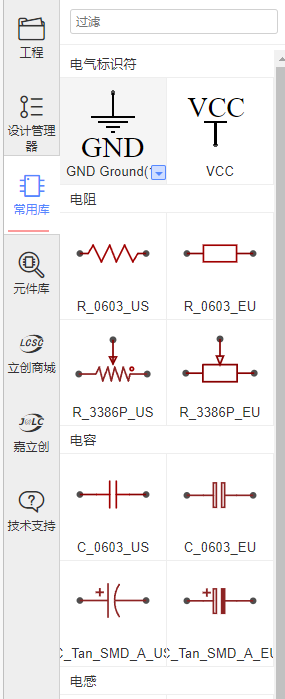

点击常用库：

把需要用到的元器件先点击，然后到绘图界面适当位置放置。

（2）封装、标签设置

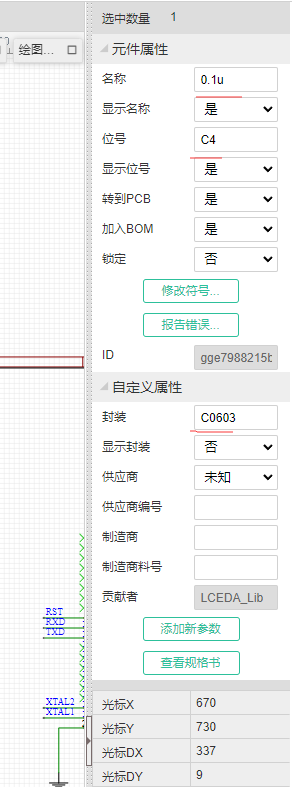

选择元器件，到右侧的属性栏修改对应的属性，重点是名称、位号、封装。

（3）在线库中查找元器件

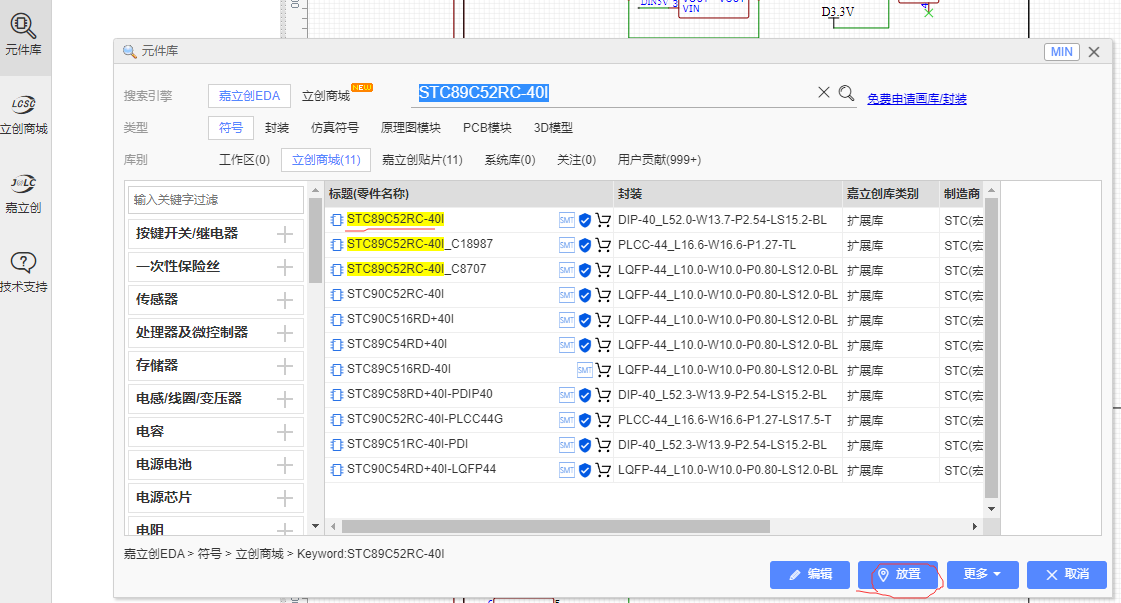

这里单片机型号选择了 STC89C52RC-40I，可以在元件库中直接搜索到：

搜索到型号点击放置即可。

（4）芯片悬空端口

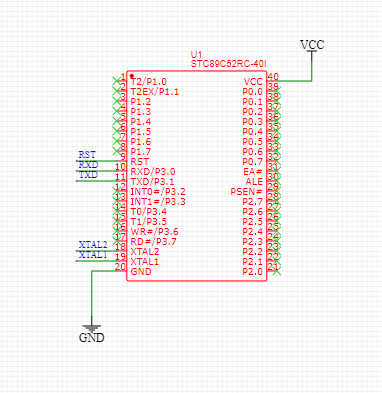

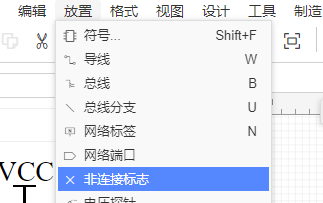

芯片引脚比较多，这里很多用不上，点击菜单放置-非连接标志可以设置端口悬空不接：

（5） 导线、接地、电源标识

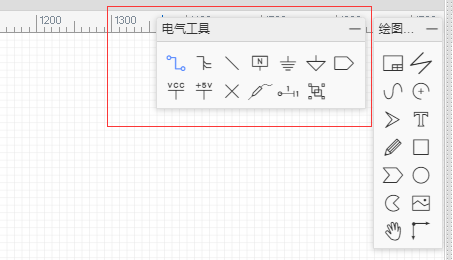

在电气工具窗口选择对应的符号进行放置。

（6） 画普通线

绘图窗口用来绘制常用的各种图形。

（7）快捷键

• 旋转元器件：空格键
• 连线： w键

三、 PCB操作

1. 原理图转PCB

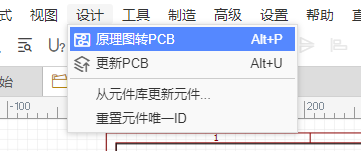

点击菜单 原理图转PCB：

2. 交叉选择

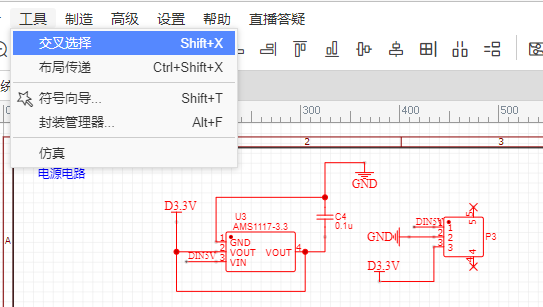

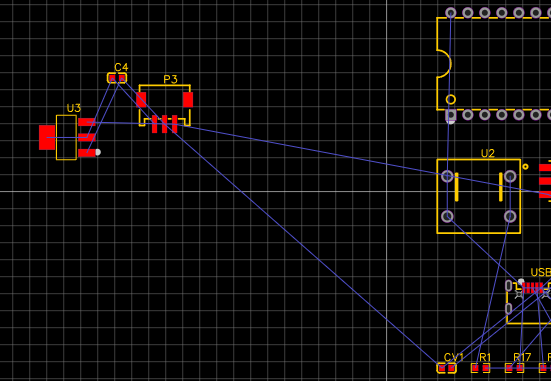

选择原理图的一个模块，点击工具-交叉选择，系统会自动到PCB界面选择对应的元器件。

3. 布局传递

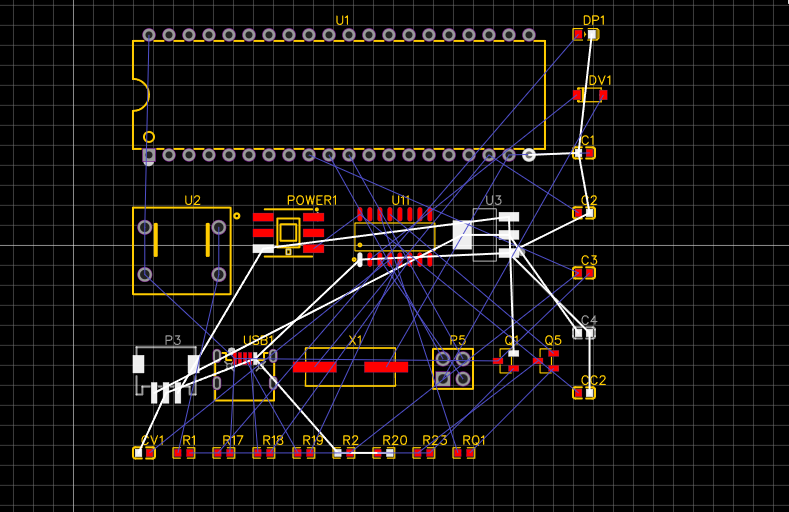

选择一个电路模块，点击菜单工具-布局传递，PCB会按原理图对元器件进行排版。

4. 规则设置

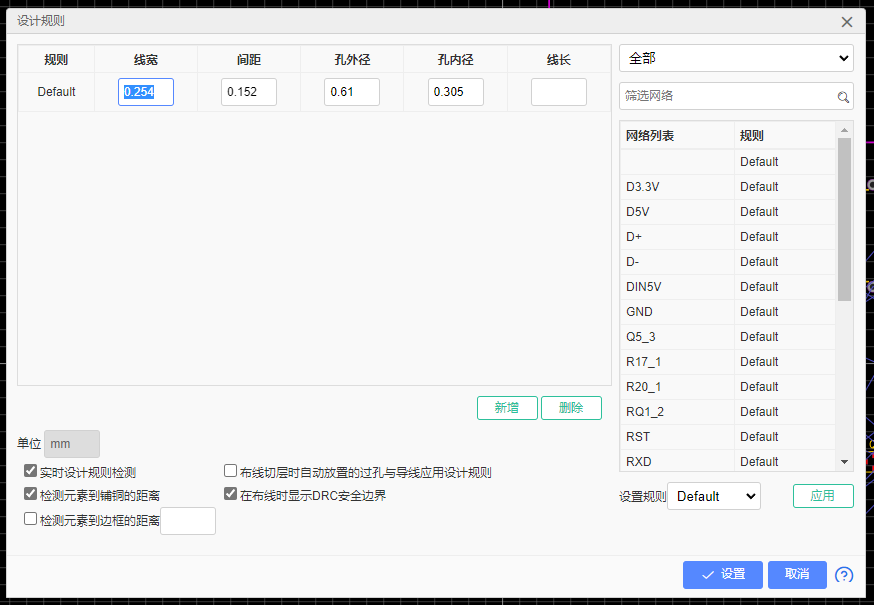

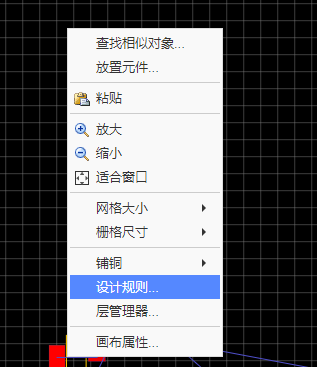

在PCB图点右键，选择设计规则：

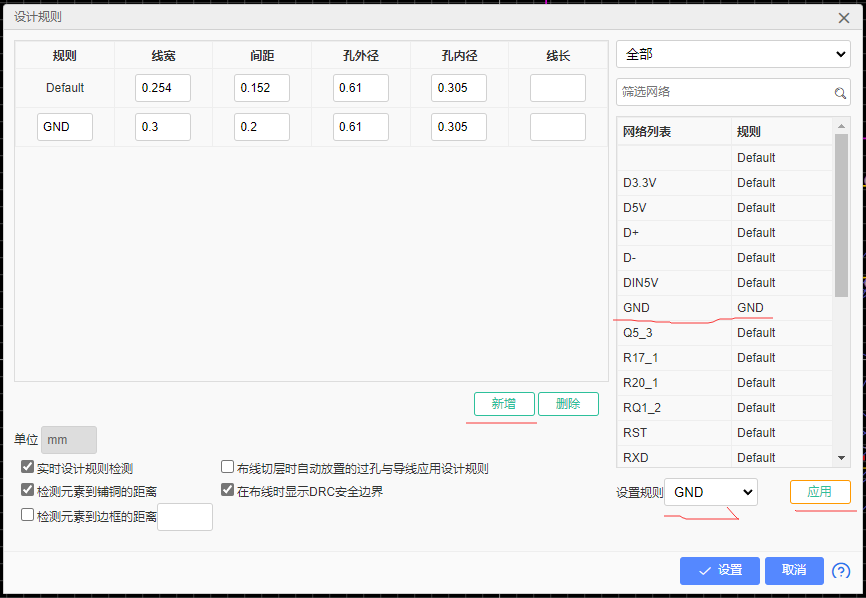

在这里可以对线宽规则进行设定，如这里对GND规则设置：

5. DRC检查

点击设计 - 检查DRC，如果有设计错误则会提示，按提示修改即可。

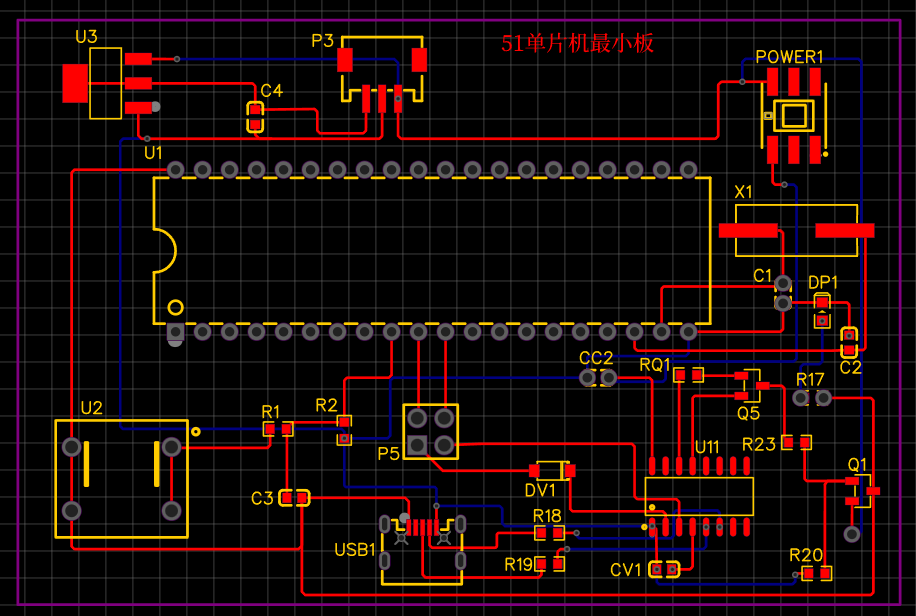

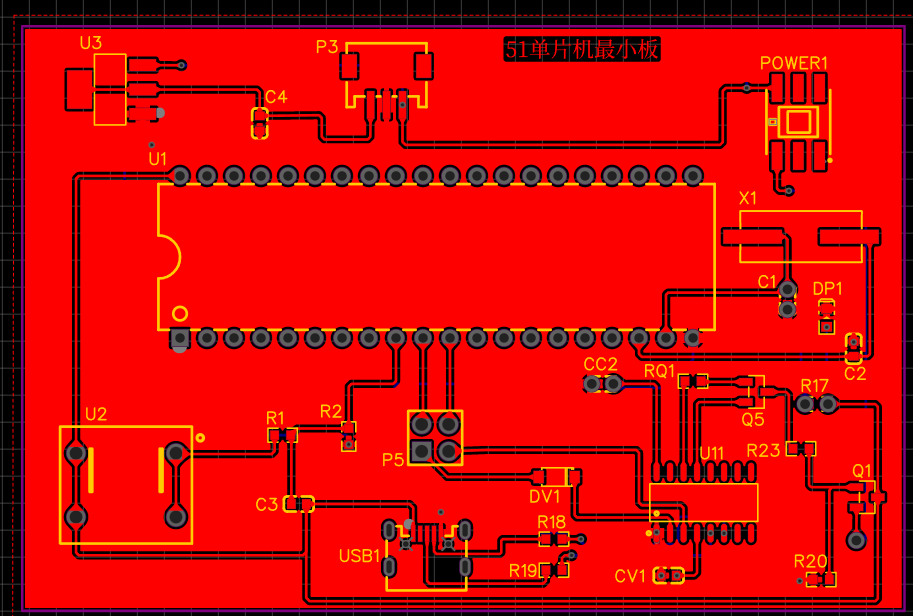

本文完成布局与布线后的PCB图：

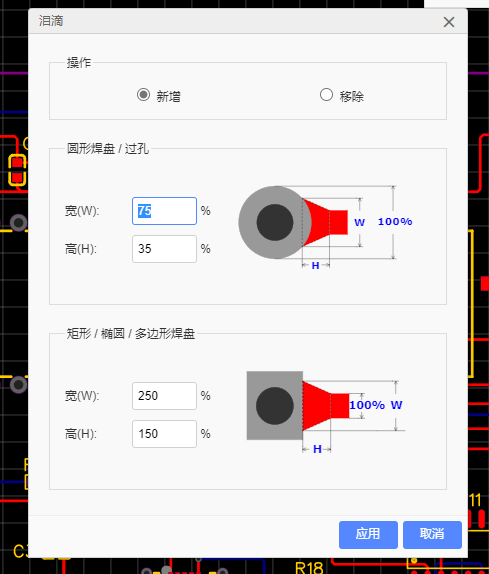

7. 泪滴

泪滴可以放过孔和焊盘更可靠，点击菜单 工具-泪滴：

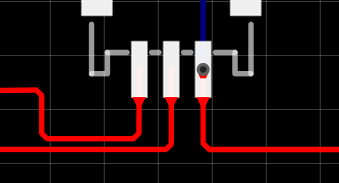

点击应用，可以看到PCB完成了泪滴操作：

5. 铺铜

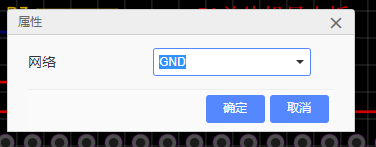

选择顶层，点击菜单 放置-铺铜，网络选择GND，画一个比电路板稍大的区域：

然后选择底层，重复一次操作：

四、预览

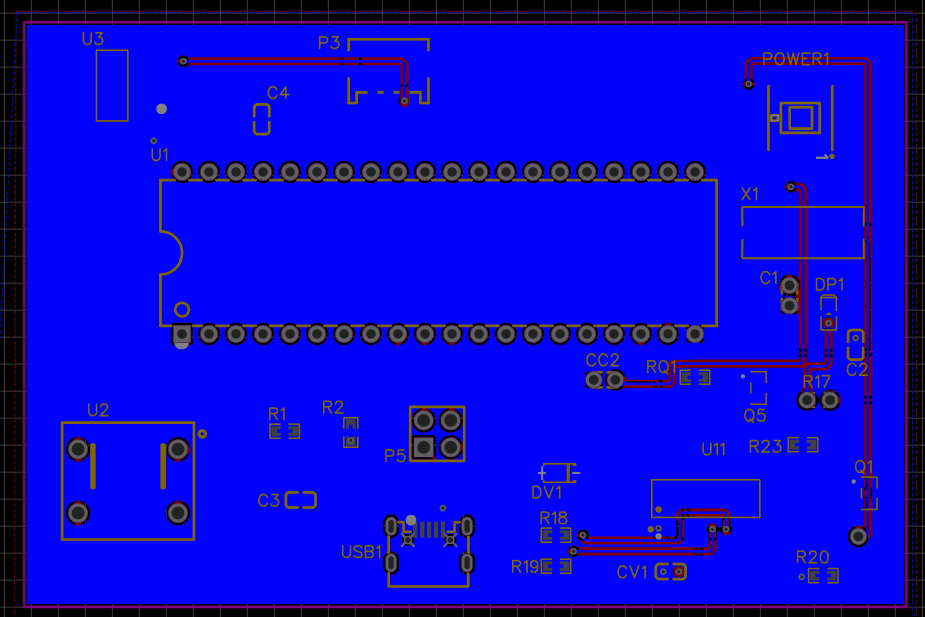

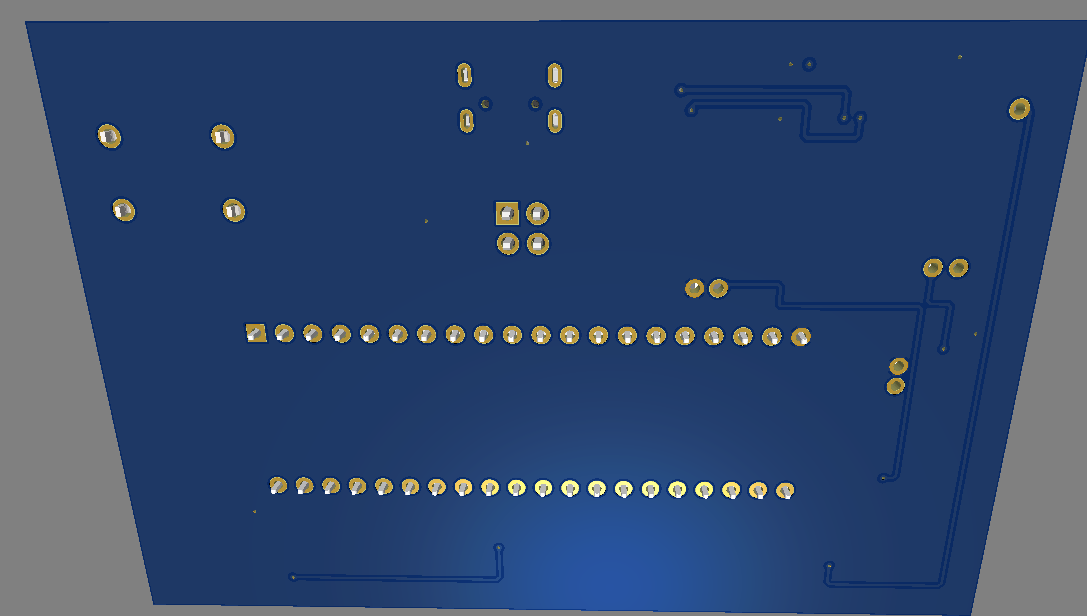

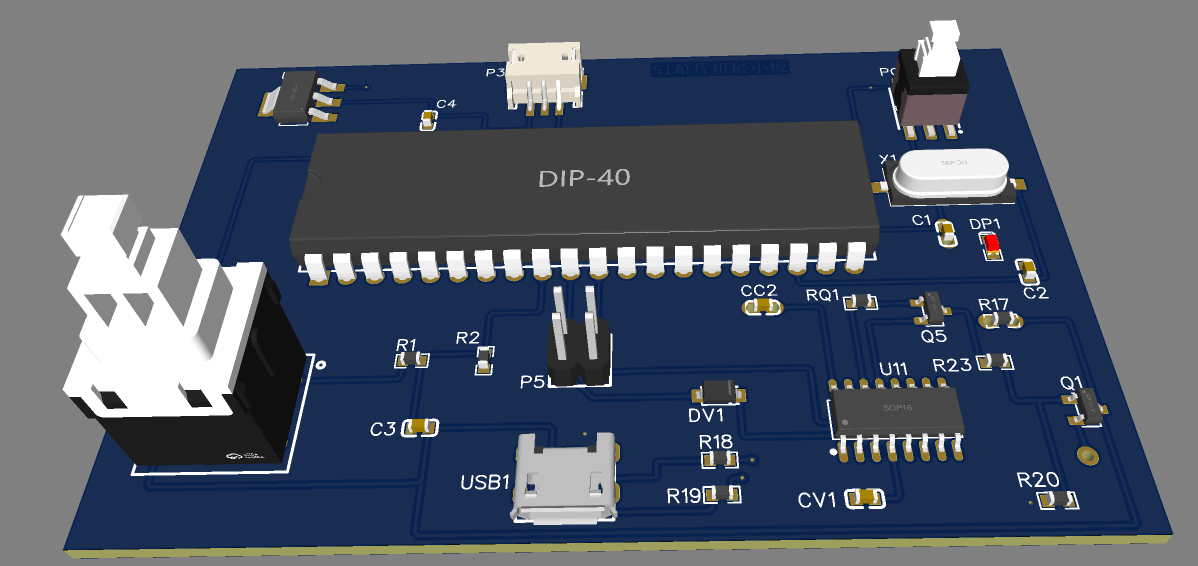

点击视图-3D预览 ， 查看完成的效果图：


也可以看2D预览效果：

五、一些设计规则

1. 焊盘上不要放置过孔；
2. 导线不要走直角、锐角；
3. 晶振电路距离芯片尽量近，最好用GND围起来；
4. 减少线间串扰，线间距不少于3倍线宽，可以保持70%电场不互相干扰；
5. 不要有浮空多余走线，浮空走线可能产生“天线效应”，形成不必要的干扰；
6. 同一网络的布线宽度保持一致，阻抗均匀，特别在传输速度高时会产生反射；
